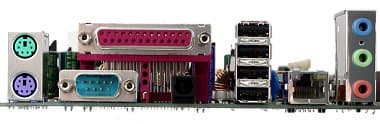

Плата обладает хорошей, хотя и не выдающейся функциональностью, но по настоящему ее выделяют нестандартные разъемы питания (рассчитанные на БП, используемые обычно в системах серверного класса — впрочем, подключение разъемов питания от стандартных БП возможно без всяких проблем) и расположение разъемов на задней панели. К сожалению, в комплекте материнской платы мы не нашли бумажного руководства пользователя, а на диске обнаружилась лишь ссылка на сайт компании, где, впрочем, этого важного документа тоже не оказалось. Надеемся, что это досадное недоразумение будет улажено.
Комплект поставки включает:
- Упаковку: коробка нового строгого дизайна;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с 2 портами USB;
- Заглушку на заднюю панель платы;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- несколько утилит для мониторинга системы;
- Adobe Acrobat Reader;
- McAfee VirusScan.

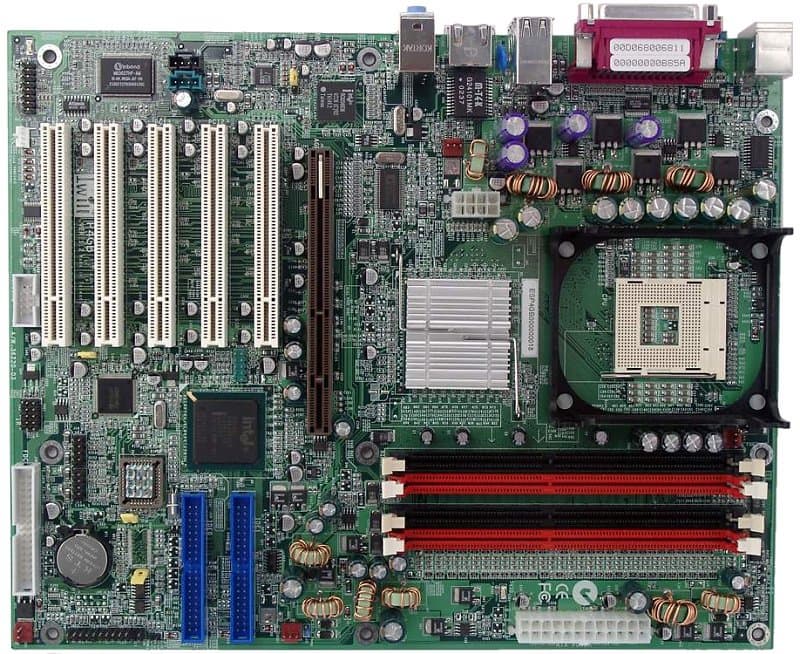

Разводка платы довольно необычна, из недостатков же можно отметить неудобное для подключения расположение аудиовходов, разъемов для подключения последовательного порта, IEEE 1394, IDE и FDD. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 3300 мкФ и 4 по 2200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе чипсета и AC'97-кодека Analog Devices AD1981A, с возможностью подключения аудиосистем 5.1;
- сетевой, реализованный на базе микросхемы Intel RC82540EM, с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);
- контроллер шины IEEE 1394, реализованный на базе микросхемы Texas Instruments TSB43AB22.
Наличие напряжения +5 В в режиме StandBy индицируется светодиодом на плате.
На плате нет разведенных, но нераспаянных элементов.
На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:
- напряжения процессора, +1,3, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (двумя встроенными датчиками платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого.
Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP Pro/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 IEEE 1394/ 6 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для включения/выключения сетевого контроллера | |||
| Перемычка для включения/выключения контроллера шины IEEE 1394 | |||
| Перемычка для защиты Flash EEPROM от записи (?) | |||
| Из BIOS, основанного на версии 6.00PG Award WorkstationBIOS от Phoenix | Настройки таймингов памяти | + | CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | - | ||
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—165 МГц c шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x32 | |
| Изменение напряжения ядра процессора | + | 1,1—1,85 В c шагом 0,025 В | |
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS от 12.11.2002, как последняя из доступных на время проведения тестирования.
Плату можно порекомендовать тем, кто хочет собрать надежный компьютер с высокой производительностью и при этом не нуждается в функциональности, помимо стандартной, и возможности разгона.
