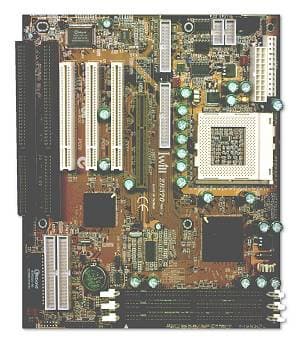

Обзор системной платы Iwill ZB370


Похоже, компьютерная индустрия начинает плавно разворачиваться в сторону Socket 370. Об этом говорит хотя бы то, что системных плат с этим гнездом становится все больше и больше. Многие тайваньские производители уже производят более широкий спектр моделей системных плат именно под Socket 370, нежели под Slot 1. Кроме того, страсти вокруг Socket 370 постоянно подогреваются полуслухами о якобы предстоящем выходе PPGA-версии процессора с ядром Coppermine, что может окончательно и бесповоротно склонить чашу весов именно в пользу Socket 370 систем.

Поэтому, и мы начинаем уделять внимание наиболее интересным моделям плат под Socket 370, обозревая их в своих статьях. Первой такой платой, открывающей серию обзоров Socket 370 материнских плат, будет абсолютно новая Iwill ZB370, замечательная своими возможностями по разгону процессоров, подобными тем, которые предоставляют системные платы ABIT ZM6 и BM6. В числе таких возможностей стоит не только большой список частот FSB, но и увеличение напряжения ядра процессора, так что список производителей, реализующих эту функцию, теперь состоит из трех компаний: ABIT, MSI и Iwiil.

Спецификация

  • Процессор
    • Intel Celeron в корпусе PPGA370 с частотами 300, 333, 366, 400, 433, 466 МГц
    • Частоты системной шины 66 и 100 МГц для процессоров будущих поколений
    • Автоматическое определение напряжения ядра процессора с возможностью его увеличения на 10% и 20%
    • Установка умножений от 3х до 8х
  • Чипсет
    • Intel 440ZX
    • Контроллер ввода-вывода Winbond W83977EF
  • Системная память
    • Поддержка модулей SDRAM 8/16/32/64/128/256 Мбайт
    • Поддержка до 512 Мбайт памяти
    • 3 слота DIMM с напряжением 3.3 Вольта
    • ECC (Error Code Correct) не поддерживается
  • Слоты
    • 1 слот AGP с поддержкой 2x mode
    • 3 слота PCI, соответствующих спецификации 2.1
    • 2 16-битных слота ISA
  • Ввод-вывод
    • 2 Ultra DMA/33 IDE-порта с поддержкой Bus Mastering, обеспечивающие подключение до 4 устройств
    • Поддерживаются ATAPI IDE CD-ROM, ZIP-100 и LS-120
    • 1 порт FDD, 2 последовательных порта COM, 1 параллельный LPT-порт
    • 1 порт для AT-клавиатуры
    • PS/2-порт для мыши
    • 2 интегрированных USB-порта
    • Инфракрасный IrDA TX / RX порт
  • Питание
    • Возможность подключения как ATX так и AT блоков питания
    • Пробуждение от клавитатуры, мыши PS/2, сети и модема
    • Программное выключение
    • Остановка вентиляторов при suspend
  • Форм-фактор
    • Baby AT, 25x22 см, 4-слойная печатная плата
  • Мониторинг
    • Контроллер аппаратного мониторинга Winbond W83781D
    • Сенсор для определения температуры процессора
    • Два разъема для подключения внешних термисторов
    • Контроль напряжений и скоростей вращения вентиляторов
  • BIOS
    • 2 Мбитная микросхема Flash ROM
    • AWARD BIOS с поддержкой ACPI и PnP
    • Загрузка с IDE, SCSI, LS120, ZIP и CD-ROM
    • Встроенный мониторинг
  • Другое
    • Коннекторы Wake On LAN и SB-LINK
    • 2 коннектора для вентиляторов
    • Функция Suspend to RAM

В комплект поставки платы входит руководство, набор кабелей и CD-ROM, содержащий помимо уже ставших привычными драйверов, антивирусную программу McAfee VirusScan и фирменную утилиту мониторинга от Iwill, PC Doctor.

Установка

Хотя большинство производителей компьютерных корпусов и прекратило производить AT-корпуса, платы под этот формат продолжают появляться. Не исключение и Iwill ZB370, которая выполнена в BabyAT форм-факторе. Теоретически, это вовсе не означает, что такая плата не может быть установлена в нормальный ATX-корпус. При большом желании, благодаря наличию ATX-разъема питания, Iwill ZB370 возможно установить и в ATX-корпус, но для этого потребуется специальная задняя стенка, которыми ATX-корпуса комплектуются не всегда. Так что скорее Iwill ZB370 подойдет для безболезненного апгрейда старой AT-системы.

Из-за того, что формат BabyAT не позволяет расположить на плате большое количество слотов, потребности того, что уместилось, вполне может удовлетворить и чипсет i440ZX, на котором основана данная плата. Для поддержки двух слотов ISA и трех слотов PCI совершенно не обязательно использовать более дорогой i440BX. Однако применение i440ZX накладывает и некоторое ограничение. Данный чипсет может адресовать до четырех банков памяти, что означает лишь одно — одновременно использовать все три установленные на Iwill ZB370 слота DIMM возможно только в случае применения однобанковых модулей SDRAM. Таким образом, максимальный объем памяти, который теоретически может поддерживать Iwill ZB370 составляет 512 Мбайт.

Из-за небольшого размера платы, расположение ее компонентов удачным назвать вряд ли возможно. Во-первых, ни в один слот невозможно установить полноразмерную плату расширения. Во-вторых, и что более огорчительно, местоположение разъемов IDE портов находится в таком месте, что кабели будут тянуться через весь корпус, а шлейф, идущий к дисководам, серьезно затрудняет охлаждение процессора, перекрывая воздухоток.

Что касается конфигурирования системы, построенной на материнской плате Iwill ZB370, то выставление умножения и частоты работы процессора выполняется из BIOS Setup посредством SoftMenu, которое становится все более и более популярным среди производителей системных плат. Кажется, джамперное конфигурирование CPU осталось только у системных плат ASUS и Gigabyte, да и то, похоже, это не на долго. Безусловно, установка параметров процессора из BIOS несколько удобнее, так как освобождает от необходимости лишний раз лазить внутрь корпуса и ковырять миниатюрные перемычки. Что еще более приятно, SoftMenu примененное в Iwill ZB370, полностью готов к поддержке выходящих в недалеком будущем процессоров Celeron с частотой шины 100 МГц. Даже такая обычная вещь для плат с конфигурированием из BIOS, как перемычка определяющая частоту шины 66/100МГц, на Iwill ZB370 отсутствует — все частоты FSB доступны сразу из Setup BIOS. Эта технология у Iwill оригинально называется Bye-bye jumper (до свиданья, перемычка).

Кроме того, BIOS Iwill ZB370 имеет возможность ручного распределения IRQ по слотам PCI — важной функции при борьбе со старыми капризными устройствами. Естественно, инженеры Iwill не забыли и про возможность отключения контроллера USB. Однако, к сожалению, и в BIOS есть куда совершенствоваться. Setup данной материнской платы не позволяет изменение каких-либо таймингов системной памяти, за исключением CAS Latency. В принципе, этой одной установки достаточно в большинстве случаев, однако на этом фоне выглядит несколько странно возможность изменения полного набора параметров для EDO DRAM. Где только ее взять в модулях DIMM — непонятно. На что рассчитывали в этом случае инженеры Iwill, остается загадкой.

Мониторинг на Iwill ZB370 выполнен на базе чипа Winbond W83781D, что позволяет контролировать 7 напряжений и измерять 3 значения температур. Один из термисторов установлен непосредственно внутри гнезда PGA370, что позволяет достаточно точно определять температуру процессора. Два других термистора не подключены, вместо них имеются разъемы для подключения внешних датчиков. Сами датчики в комплект поставки не входят, однако должен отметить сущестнование дополнительного кита от Iwill, в который входит три замечательных термистора:

  • Для измерения температуры воздуха внутри корпуса. Представляет собой 10-сантиметровый жесткий провод с термистором на конце.
  • Для измерения температуры чипов. Представляет собой термистор на проводе, к которому прикреплено подобие металлической прищепки, позволяющей крепление датчика к радиаторам.
  • Для измерения температуры винчестеров. На конце провода закреплен термистор, вмонтированный в винт, которым может быть закреплен жесткий диск.

Однако одними из основных ососбенностей Iwill ZB370 являются ее возможности по разгону процессоров, которые мы рассмотрим ниже.

Разгон

Вслед за ABIT и MSI на оверклокеров сориентировалась и Iwil. Системная плата Iwill ZB370 имеет полный набор радостей, который хотелось бы иметь оверклокеру в своем распоряжении. Но обо всем по порядку.

Первое — системная плата Iwill ZB370 поддерживает широкий спектр частот FSB — 66, 75, 83, 100, 103, 105, 110, 112, 115, 120, 124, 133, 140 и 150 МГц. Правда, этим уже мало кого удивишь, такой набор частот есть на многих системных платах. Дело в том, что для реализации такой возможности ума много не надо — требуется только поставить синтезатор частоты, имеющий возможность получения всех этих частот. А современные синтезаторы именно такие. К тому же, хоть этих частот много, толку от них мало. Современные процессоры Intel Celeron, уже не разгоняются до 100 МГц на шине, как Intel Celeron 300A, поэтому для них наиболее актуальны частоты 75 и 83 МГц. Было бы приятно, если бы кроме этих двух, оверклокеры получили бы в свое распоряжение и еще несколько частот в диапазоне до 100 МГц, однако, все дополнительные частоты попадают в промежуток более 100 МГц. Это конечно тоже не плохо, но реальный толк от этого будет теперь уже только после выхода Intel Celeron со 100-мегагерцовой шиной. Впрочем, и в этом случае дополнительные частоты FSB могут остаться невостребованными. Если 100-мегегерцовые Celeron будут разгоняться неплохо, а скорее всего так и будет, гораздо интереснее для оверклокеров было бы получить дополнительные частоты FSB в интервале 124 МГц и выше, а таких у Iwill ZB370 как раз недостаток.

Но хватит ворчать, надо и сказать что-нибудь лестное. Главное, что есть за что. Iwill стала третьей фирмой после ABIT и MSI, которая реализовала на своих системных палатах легальную возможность изменения напряжения питания процессора. Правда, пока эта возможность выглядит как сиротливый джампер, позволяющий поднять напряжение до 2,1 или 2,2 В вместо штатных 2 В. Сравнительно, например, с ABIT ZM6, это выглядит скудно, так как на ZM6 есть возможность приращения напряжения вплоть до 2,3 В с шагом 0,05 В. Да и к тому же у ABIT это делается из Setup, что не только логичнее, имея в виду наличие SoftMenu, но и удобнее. Но первый опыт Iwill в этом направлении все же заслуживает поощрения. Будем надеяться, что в следующий раз эта функция будет реализована получше.

Также, на Iwill ZB370 есть возможность установки делителя для шины AGP — 1 или 2/3, рекламируемая производителем под именем AGP Boost. В этом нет ничего особенного — при установке 66-мегагерцового процессора на AGP подается штатная частота — 66 МГц. Только лишь при разгоне системной шины до 100 МГц, когда по умолчанию включается делитель 2/3 и на AGP подается все те же 66 МГц, благодаря переключению специального джампера, мы можем получить и 100 МГц на шине AGP. Зачем — для увеличения скорости прокачки данных через AGP. Правда, в реальных условиях, этой функцией воспользоваться вряд ли удасться — никакие современный AGP-карты на частоте AGP в 100 МГц работать не будут.

Еще одной, полезной для оверклокинга, функцией на Iwill ZB370, является увеличение напряжения, подаваемого на память, чипсет и AGP с 3,5 В до 3,6 В или даже до 3,8 В. Это переключение также делается джампером на системной плате и, наверное, как-то тоже может повлиять на устойчивость разогнанной системы. Хотя нам и не удалось обнаружить сколь-нибудь существенное изменение параметров системы при изменении этого напряжения.

Для оценки практического эффекта от предложенных Iwill возможностей разгона, мы провели тестовые испытания по разгону процессора Intel Celeron 300A, который в обычных условиях разгоняется до 464 МГц (4.5х103) на плате Iwill ZB370 и другой плате с аналогичными возможностями, ABIT ZM6. Вот что получилось:

Iwill ZB370 ABIT ZM6
  • 450 МГц (4.5x100) — работает
  • 464 МГц (4.5х103) — работает
  • 473 МГц (4.5х105) — работает при повышении напряжения питания до 2.1В
  • 495 МГц (4.5х110) — зависает при загрузке
  • 504 МГц (4.5х112) — не проходит Post
  • 518 МГц (4.5х115) — не работает
  • 540 МГц (4.5х120) — не работает
  • 558 МГц (4.5х124) — не работает
  • 600 МГц (4.5х133) — не работает
  • 630 МГц (4.5х140) — не работает
  • 675 МГц (4.5х150) — не работает
  • 450 МГц (4.5x100) — работает
  • 464 МГц (4.5х103) — работает
  • 473 МГц (4.5х105) — работает при повышении напряжения питания до 2.1В
  • 495 МГц (4.5х110) — зависает при загрузке
  • 504 МГц (4.5х112) — не проходит Post
  • 518 МГц (4.5х115) — не работает
  • 540 МГц (4.5х120) — не работает
  • 558 МГц (4.5х124) — не работает
  • 600 МГц (4.5х133) — не работает
  • 630 МГц (4.5х140) — не работает
  • 675 МГц (4.5х150) — не работает

Как мы видим, картина на обоих платах совершенно одинаковая. Несмотря на то, что по результатам наших тестов ABIT ZM6 является лучшей платой для разгона процессора, Iwill ZB370 обеспечивает оверклокеров совершенно аналогичными возможностями. Разве только с меньшим комфортом за счет того, что у ABIT ZM6 все установки меняются через BIOS Setup, а у Iwill ZB370, напряжение процессора, например, регулируется перемычкой.

Производительность

Прежде чем перейти непосредственно к результатам тестов, показанными Iwill ZB370, необходимо отметить следующее. Системные платы Iwill издавна славятся своей стабильностью и надежностью. Iwill ZB370 здесь не исключение. Даже беглый взгляд на эту плату дает возможность заметить несколько большее, чем на обычных платах, количество конденсаторов. Этот косвенный признак сразу говорит о хорошей стабильности. Наши тесты это подтвердили. Так что Iwill ZB370 можно смело назвать одной из самых стабильных системных плат под Socket 370.

Теперь непосредственно о производительности. Скорость Iwill ZB370 мы будем сравнивать с результатами платы с аналогичными возможностями от ABIT — ZM6, которая по нашим тестам показывает результаты выше среднего. Мы тестировали Iwill ZB370 с процессорами, использующими как 66 МГц FSB, итак и с 100-мегагерцовым процессором, в качестве которого использовался разогнанный Intel Celeron 300A. Думается, вскоре эти тесты со 100-мегагерцлвым процессором приобретут актуальность, выход Celeron с официальной 100-мегагеруцовой шиной не за горами.

В составе тестовой системы, помимо плат, было использовано следующее оборудование:

  • Процессоры Intel Celeron 433 и Intel Celeron 300A (разогнанный до 450 МГц)
  • Процессорный кулер ElanVital FSPL03-M
  • Жесткий диск IBM Titan DJNA 372200
  • 128 Мбайт SEC PC-100 SDRAM
  • Видеокарта ASUS V3400TNT AGP 16Мбайт SDRAM
  • Звуковая карта на чипе Ensoniq ES1370

Использовались следующие приложения:

  • Операционная система Windows98
  • WinStone99
  • Quake2 massive1, работающий через OpenGL в разрешении 800x600

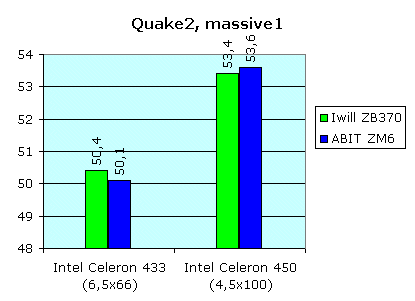

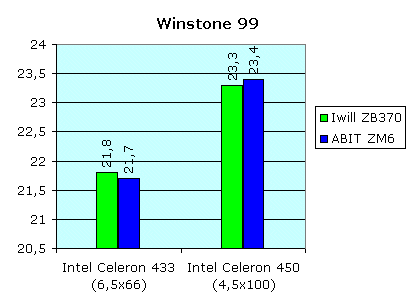

Результаты:


Как мы видим, при частоте системной шины 66 МГц, Iwill ZB370 показывает очень хорошие результаты, опережая ABIT ZM6. Однако при использовании 100 МГц FSB, скорость получается несколько ниже, чем хотелось бы, и ABIT ZM6 оказывается впереди. Однако в целом, производительность Iwill ZB370 все же несколько выше общего уровня.

Выводы

Итого: можно с радостью отметить тот факт, что в полку плат для разгона Celeron прибыло. Мы получили еще одно высококачественное изделие Iwill ZB370, которое может не только составить конкуренцию таким признанным грандам, как ABIT ZM6, но и побить их в ряде вопросов, например в стабильности.

Плюсы:

  • Высокая стабильность
  • Хорошие возможности для разгона процессора, включая изменение напряжения питания

Минусы:

  • Устаревающий форм-фактор BabyAT
  • Неудачная компоновка
  • Недостаточное количество слотов PCI


Системная плата Iwill ZB370 предоставлена для тестирования компанией Антарес
