Iwill WO2-R на базе i815E

Введение

Iwill давно известен в России, прежде всего как изготовитель материнских плат, обычно отличающихся неплохой производительностью и хорошей стабильностью. Основным приоритетом Iwill были платы с интегрированными SCSI-контроллерами, но и про обычных потребителей не забывали — делали и делают неплохие материнские платы.

Новые материнские платы на чипсете i815e (помимо рассматриваемой нами есть и обрезанный вариант без raid-контроллера — WO2) — продолжение линейки плат для рынка soho и рабочих станций. Конечно, Iwill не очень большая компания (в сравнении с гигантами — Asus, MSI, Gigabyte etc.), и выпускать много моделей плат на одном чипсете — не ее кредо. Следовательно, стратегия завоевания потребителя должна быть другой, брать его будут не ассортиментом, а отлаженными продуктами с отличными потребительскими качествами. Посмотрим, удастся ли сделать это Iwill с его материнской платой WO2-R.

Плата

• Процессор
  • FCPGA и PPGA Socket-370 процессоры Intel Pentium III 500 и выше, Intel Celeron 300МГц и выше и Cyrix III
• Чипсет
  • Intel 815e
• Системная память
  • 3 3,3В 168-контактных слота DIMM, поддерживающих до 512 мегабайт PC100/PC133 SDRAM
• AGP
  • Слот AGP, поддерживающий режим 4x
• Слоты
  • 5 слотов PCI
  • 1 слот CNR
• Порты ввода-вывода
  • Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры
  • Два встроенных порта USB + 2 внешних
  • Коннектор SMBus
• Интегрированный UltraDMA/100 IDE контроллер
  • 2 канала UltraDMA/100 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
• Внешний IDE контроллер
  • Микросхема AMI MG80649, 2 канала IDE, поддерживающие протоколы ATA33/66/100 & RAID 0, 1, 0+1 (с поддержкой до 4 ATAPI-устройств)
• Звук
  • Микросхема CMI8738, драйвера поддерживают AC3® 5.1CH , Directsound 3D, A3D 1.0
• BIOS
  • 4-Мбитный Flash EEPROM с защитой от записи
  • Award BIOS с поддержкой PnP, APM 1.2, DMI 2.1, ACPI 1.0
  • "MicroStepping" — возможность изменения частоты от 66 до 200 МГц с шагом 1 МГц
• Размер
  • ATX форм-фактор, 30.5 X 22 см

Плата поставляется в необычной для Iwill коробке. Наличие вырезов в картонной коробке, с выглядывающими из них материнской платой и диском с драйверами выгодно отличает новый дизайн от старого — пользователь любит видеть то, что покупает.

Плата упакована в пластиковый чехол, в котором помимо платы находятся шлейфы, описание и драйвера к AMI raid-контроллеру на дискетах, которые продублированы и на CD-диске. Сам же диск с драйверами закреплен непосредственно на поверхности чехла — и его несколько неудобно вынимать.

На самом же диске нет ничего необычного — драйвера к материнской плате и утилиты, в частности Hyperdisk — утилита мониторинга состояния жестких дисков. Описание к материнской плате отличается большим размером — 162 страницы, на которых на английском языке описаны практически все нюансы установки и настройки этой материнской платы.

Наличие в комплекте двух (а не одного, как обычно) кабелей UDMA66 тоже стало приятным сюрпризом — Iwill заботится о пользователях и зарабатывает и такими мелочами плюсы в свою копилку. Два разъема последовательных портов (один закреплен на плате, второй выполнен в виде планки на заднюю стенку компьютера) являются пусть и анахронизмом, но приятным — лишний порт не повредит никогда.

Оверклокинг

Технология "Microstepping" от Iwill предлагает огромный выбор частот от 66 до 200 с шагом 1 Мгц — это неплохо, но вот выбор напряжения на ядре и на чипсете джамперами (+5% или +10%) — странное для сегодняшнего дня сочетание вкупе с таким набором частот.. С одной стороны, можно плавно регулировать частоту, а с другой — поднять напряжение на процессоре достаточно проблематично — во-первых, не столь удобно каждый раз открывать корпус, а во-вторых, диапазон результирующих напряжений мал:

В некоторых случаях этого может не хватить для стабильной работы процессора, в других наоборот, придется продумывать меры по дополнительному охлаждению системы.

Частоту работы памяти можно менять, начиная со 133 Мгц FSB, что является недостатком чипсета, а не платы. Выбор тут из трех значений: "By SPD", 100 МГц, 133 МГц. Выбора делителей частоты на AGP и PCI в BIOS'e нет — выбор делается автоматически:

О разном

Выбор чипсета для следующего поколения плат Iwill не стал, по-видимому, сложным — i815E отвечает всем современным требованиям — есть и поддержка частоты FSB 133 MHz , и режим AGP 4x, и поддержка протокола ATA100.

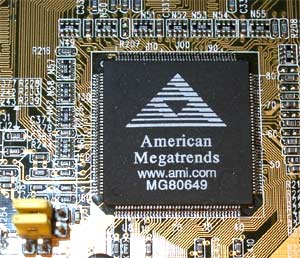

Основным же отличием платы WO2-R от соплеменниц по чипсету i815E стало наличие на ней вышеупомянутого raid-контроллера, выполненного на микросхеме MG80649, с возможностью изменять размер блока от 32 Кб до 4096 Кб.

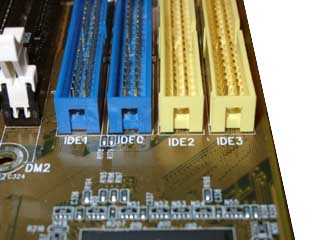

Разводка выполнена грамотно, два небольших минуса — коннектор CD-in выполнен ровно перед разъемом AGP, следовательно вставить звуковой кабель от CDROMа при вставленной видеокарте будет не легко. И второе — нумерация разъемов IDE несколько необычна.

Очень интересной особенностью является поддержка Autoswapping PS/2 разъемов — на этой плате нет никакой разницы, в какой из разъемов вставлять мышь, а в какой клавиатуру — и та и другая будут работать в любом из них, следовательно, и испортить что-то будет сложно :)

Также нельзя не отметить установку на плату полноценного hardware звука от C-Media — чипа CMI8738, вместо встроенного AC'97 кодека. Это решение позволяет разгрузить ресурсы процессора, и при желании даже подключить 4 колонки + сабвуфер (тыловые колонки подключаются через line-in)

BIOS материнской платы имеет множество настроек — включая фирменную технологию "Microstepping", тонкие настройки таймингов памяти, и одну очень интересную особенность — PhoenixNet. При установке платы в Internet Explorer встраивается кнопка быстрого доступа на сайт PhoenixNet, где можно узнать разные новости и скачать некоторые Shareware программы.

Инсталляция материнской платы имела свои особенности — сначала мы подключили жесткий диск на первый канал raid , а CDROM на второй канал — при инициализации CDROM система повисла. "Ну что же, все бывает" — подумал я и полез на сайт за свежим БИОСом к материнской плате. Прошивка его не дала ничего нового — все то же самое. Вследствие этого CDROM был установлен на штатный контроллер, и установка продолжилась. На жестком диске была установлена система WinME, и прежде стояли драйвера от контроллера CMD — наш raid был опознан именно так. Драйвера были переустановлены на последние, имеющиеся на сайте AMI — все заработало (до некоторого времени). Утилита Hyperdisk, которая следит за состоянием жестких дисков, подключенных к raid требует установленного Internet Explorer 5.0 или выше. Explorer 5.5, имеющийся в поставке WinME, видимо, чем-то не устраивает и при попытке запуска я получал сообщение об ошибке : "This is not a Microsoft Management Console Document", при подключении же жесткого диска с установленными Win98SE она великолепна работает — можно смотреть логи работы жестких дисков raid массива, также можно отслеживать изменения в таблице SMART.

Приступаем к тестированию…

Запуск SysMark 2000, тест Bryce 4.0 — по завершении теста вылетает синий экран с надписью о невозможности записи на диск. Перезагружаемся, Scandisk проверяет поверхность диска — с ней все нормально. Запускаем заново SysMark 2000 — результат тот же. Прошивка старого БИОСа, переустановка драйверов, поставляющихся с материнской платой и переустановка системы результатов также не дает — скачиваем последние драйвера к контроллеру с сайта Iwill и получаем стабильную работу.

При проведении тестов использовалось следующее оборудование:

• Материнская плата, соответственно, Iwill WO2-R
• Процессор Intel Pentium III 800 EB
• Память Hyundai PC133 128Mb
• 2 жестких диска IBM DTLA 307020
• CD-ROM Teac 40x speed
• Видеокарта ASUS V7700 Geforce2 GTS

И программное обеспечение:

• Операционная система Windows Millennium Edition
• Драйвера видеокарты NVIDIA Detonator 6.31
• Bapco & MadOnion SysMark 2000 v 1.1
• Ziff & Davis Winbench 99 v 1.1
• idSoftware Quake III Arena v1.17 demo001.dm3

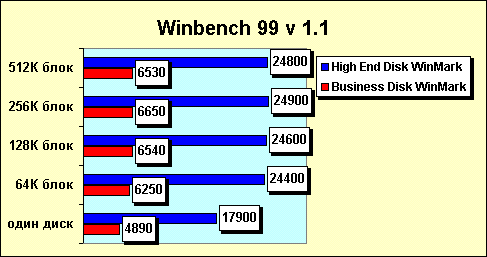

Очень интересно было сравнить производительность дисковой подсистемы, основанной на жестком диске IBM DTLA 307020, подключенном к штатному контроллеру от Intel, c системой, основанной на двух таких дисках, подключенных к raid контроллеру в режиме stripe, и рассмотреть зависимость скорости двухдисковой системы от размера блока, устанавливаемого в программе конфигурации raid контроллера. Тестирование параметров работы производилось тестами Business Disk Bencmark и High End Disk Benchmark из пакета Winbench 99, где в качестве тестов используются различные офисные приложения. Как видно из результатов, оптимальным размером на нашей системе оказался блок размером 256 Кб. При уменьшении и увеличении его результаты ухудшались, но в каждом конкретном случае результат может быть иным — здесь многое зависит как от размера кластера, используемого на вашем жестком диске, так и от конкретных задач. В нашем случае диски были разбиты в файловой системе FAT32 и имели размер кластеров в случае с одним диском 16Кб и в случае с двумя дисками — 32Кб (это стандартные значения для диска 20 и 40 Гб соответственно).

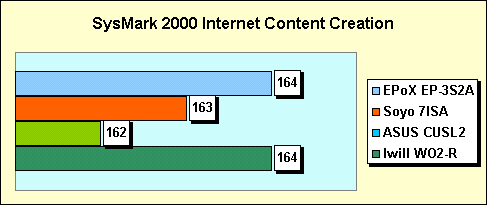

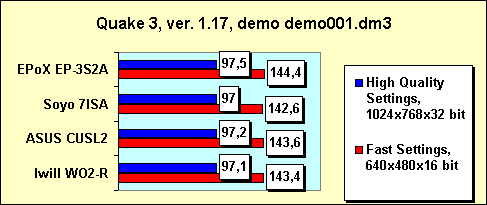

Как мы видим, плата в офисных приложениях и одной из самых популярных игр — Quake3 работает на уровне конкурентов — этого и следовало ожидать, учитывая то, что все они сделаны на одном чипсете и зная предыдущие платы от Iwill.

Выводы

Материнская плата Iwill WO2-R оставила о себе хорошее впечатление — неплохая производительность на фоне конкурентов, стабильная работа как со встроенным IDE контроллером, так и с интегрированным raid от AMI (но предварительно надо скачать драйвера к raid, иначе работа с ним не покажется сладкой конфетой). Рекомендовать эту плату к покупке можно смело — чипсет i815E вкупе с IDE RAID на данный момент являются высокопроизводительной связкой, во многом более выгодной, чем многие более дорогие системы.

Плюсы:

• Высокая производительность
• Впечатляющая стабильность
• Широчайший выбор частот для разгона процессоров
• IDE Raid

Минусы:

• Минимальные возможности для изменения напряжения процессора
• Цена
