KD266 и BD133 от Iwill


Компании бывают разные. Кто-то резко вырывается вперед с одним-двумя хорошими продуктами, а потом как-то пытается сохранить полученную "стартовую скорость" и в дальнейшем (не будем называть конкретных имен, но все помнят две тайваньские компании, с названиями начинающимися на "А" и "С", о которых все вдруг резко стали говорить, как только они выпустили действительно, не побоимся этого слова, гениальные платы на базе i440BX). Кто-то прочно обосновался в отдельной рыночной нише, забаррикадировался в ней, и никого не пускает :) А кто-то просто делает платы. Стабильные, с хорошим дизайном, преимущественно (кто без греха, тот пусть кинет камень) безглючные, словом — просто такой себе тихий труженик. С нашей точки зрения, компания Iwill вполне подходит под это определение. Впрочем, своя ниша у Iwill тоже есть — ее платы как правило содержат на борту все необходимое — PCI Sound, IDE RAID, SCSI-адаптер. Однако платы, участвующие в этом обзоре, как раз относятся к категории "обычных", разве что на BD133 интегрирован ставший стандартным для плат Iwill звуковой чип CMedia CMI8738.

А вот KD266 интересна другим — чипсетом. Iwill традиционно одной из первых выпускает платы на новых чипсетах ALi, не подвела она своего любимого чипмейкера и сейчас, выпустив плату на ALi M1649 практически сразу же после его анонса. Что же это за чипсет такой?

Чипсет ALi M1649

  • Северный мост M1649
    • поддержка процессоров AMD Athlon/Duron Socket A
    • частоты FSB 200/266 MHz
    • до 3 GB PC66/100/133 SDRAM
    • AGP 2.0 с поддержкой режимов 1x-4x
    • нет поддержки двухпроцессорности (ну еще бы! :)

  • Южный мост (как правило — M1535D+)
    • связь с северным мостом по шине PCI
    • поддержка ATA 33/66/100
    • два USB-контроллера, 6 внешних USB-портов
    • поддержка AC'97/MC'97-интерфейса и слота AMR
    • встроенный Super I/O (FDD/COM/LPT, PS/2 mouse & keyboard)

Легко заметить, что "новый" чипсет отличается от "старого" ALi MAGiK 1 (M1647 Northbridge) только отсутствием поддержки PC1600/PC2100 DDR SDRAM. Естественно, закрадывается подозрение, что на самом деле они вообще ничем не отличаются. Рассуждать на эту тему можно много, правды все равно не доищешься :), но скорее всего так оно и есть т.е. северный мост M1649 — это просто-напросто тот же M1647, из которого принудительно "убрали" DDR SDRAM-контроллер. А на практике скорее всего даже и не убирали, а просто отключили — или аппаратно, или даже программно (через BIOS). Что получилось в результате? А получился… VIA Apollo KT133A. Действительно — практически полный функциональный аналог (разве что встроенного в южный мост аппаратного мониторинга нет). А стало быть, позиционирование ALi этого чипсета совершенно очевидно: "все как у VIA, только дешевле". Ибо по-другому никак не получится: "как у VIA, только дороже" — это все-таки не та позиция, которую себе может позволить Acer Labs Inc.

Чипсет i815EP мы наверное описывать не станем — вещь и так описанная-переописанная. Поэтому теперь перейдем к собственно описанию плат.

Плата Iwill BD133

  • Процессор
    • FCPGA и PPGA Socket 370 процессоры Intel Pentium III с частотой шины 100/133 МГц и Intel Celeron с частотой шины 66МГц и 100МГц, VIA Cyrix III (C3)
  • Чипсет Intel 815EP
    • i82815EP Memory Controller Hub (MCH)
    • i82801BA Enhanced I/O Controller Hub 2 (ICH2)
    • i82802AB Firmware Hub (FWH)
  • Системная память
    • 3 168-контактных разъема PC100/PC133 SDRAM DIMM
    • Максимальный объем — 512Мбайт
    • ECC не поддерживается
  • AGP
    • Слот AGP с поддержкой режима 4x
  • Слоты расширения
    • 6 32-битных слотов PCI 2.2
    • 1 слот CNR (Communication and Networking Riser)
  • Порты ввода-вывода
    • FDD, COM1/COM2, LPT, PS/2 мышь и клавиатура
    • Два встроенных и два дополнительных порта USB
  • Интегрированный IDE контроллер
    • 2 канала IDE, поддерживающие протоколы ATA33/66/100 (с поддержкой до 4 ATAPI-устройств)
  • Интегрированный звуковой контроллер
    • C-Media CMI8738, 4.1 канала
  • BIOS
    • 4-х мегабитный Flash EEPROM
    • Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
  • Разное
    • STR (Suspend to RAM)
    • Аппаратный мониторинг
    • Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
  • Размер
    • Форм-фактор ATX, 305 mm x 190 mm

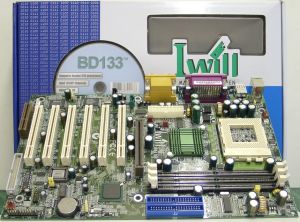

В коробке привычного для Iwill дизайна можно найти саму материнскую плату, руководство пользователя на английском языке, кабель ATA66/100 и кабель для дисковода. Естественно, в комплекте поставляется компакт-диск с драйверами и различными программами — непременный атрибут всех современных плат. Прямо скажем, не слишком богатый набор. Впрочем, опционально могут присутствовать райзер USB, термодатчик, IRDA и SPDIF модули — но, повторюсь, их Вы найдете не в каждой коробке.

На компакт-диске в сравнении с аналогами от других производителей, с набором программного обеспечения туговато. Здесь можно найти Adobe Acrobat Reader, антивирусную программу PC-Cillin 2000 от Trend Micro, и утилиты для мониторинга температур и скорости вращения вентиляторов для разных материнских плат от Iwill. Есть также описания некоторых материнских плат этой компании в формате .pdf, и этим дело ограничивается. Да, можно сказать, что другие производители развратили нас большим набором бесплатных программ. Но раз уж это имеет место быть, то в заслуги Iwill маленький набор софта зачислить уж никак нельзя. А вот что действительно удобно — это то, что диск является загрузочным, и после загрузки с него можно сделать дискеты с драйверами к плате.

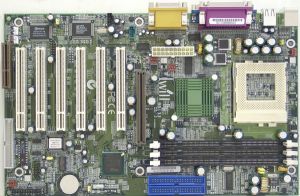

Теперь же о самой плате. Качество исполнения комплектующих Iwill никогда не вызывало сомнений — и на этот раз плата не представляет собой нагромождение вкривь и вкось напаянных элементов. Есть небольшие минусы в разводке- разъем для подключения кабеля дисковода вынесен за последний слот PCI, что может быть несколько неудобным при сборке компьютера. Кроме того, кабель, тянущийся через половину корпуса, явно не улучшит циркуляцию воздуха. Разъемы CD-in и AUX-in расположены перед слотами PCI и AGP, и манипуляции с ними могут быть затруднены при вставленных в эти слоты картах. При установке платы в невысокие корпуса может быть затруднен доступ к разъему питания — он расположен между слотом AGP и процессорным разъемом. Но все же это не столь большие огрехи, и в большинстве случаев пользователи их не заметят.

В цепях питания ядра процессора применены 9 конденсаторов емкостью 1500 uF каждый. Это не сильно впечатляет на фоне конкурентов, но при работе с номинальными частотами процессора и этого хватает для обеспечения стабильной работы платы.

На плате можно найти несколько перемычек, например для включения/выключения звукового контроллера, очистки содержимого CMOS, защиты микросхемы Flash от записи. Также есть перемычки для выставления номинальной частоты работы процессора (66, 100 и 133 МГц) и для изменения напряжения питания ядра процессора. Все же остальные манипуляции по настройке системы выполняются через BIOS Setup, обладающий достаточно большим количеством настроек.

Так, здесь можно выбрать язык сообщений для фирменной технологии "Voice Alert", оповещающий о характере проблем в случае невозможности запуска системы. Выбор, впрочем, невелик — английский либо китайский языки. Здесь же применена еще одна фирменная технология — "Microstepping". Но за громким названием скрываются лишь привычные по другим платам настройки частоты и напряжения питания процессора. Их можно изменять от 66 до 200МГц с шагом в 1 МГц и от 1.6 До 2.05В с шагом в 0.05В соответственно.

Также можно отметить возможность распределять вручную прерывания по слотам PCI и достаточно большое количество настроек памяти. Вот вроде бы и все о плате. Нельзя сказать, что она стала чем-то выдающимся в ряду плат на чипсете i815EP, но в тоже время особых замечаний к ней нет, и свое место на рынке она несомненно займет.

Тестовая система

При оценке производительности использовалось следующее оборудование:

  • Процессор:
    • Intel Pentium III (Step D) 1.13 MHz, шина 133 МГц, Socket-370
  • Материнские платы:
    • Iwill BD133 на чипсете i815EP
    • ASUS CUSL2-CB на чипсете i815EP
  • Память:
  • Жесткие диски: IBM Deskstar 75GXP 45Gb 7200RPM Ultra ATA/100
  • DVD-ROM Panasonic 8x speed
  • Видеокарта: NVIDIA GeForce3 64Mb Reference Board на чипе GeForce3 (Core:200MHz; Mem:230(460)MHz DDR)

И программное обеспечение:

  • Windows 2000 Professional 5.00.2195 Service Pack 1
  • NVIDIA Detonator v10.80
  • DirectX v8.0
  • Офисные приложения (resolution 1024x768x16x100Hz):
    • BapCo & Mad Onion SysMark 2000 v1.0 patch 5
  • Игровые приложения:
    • idSoftware Quake III Arena v1.17 (OpenGL performance)

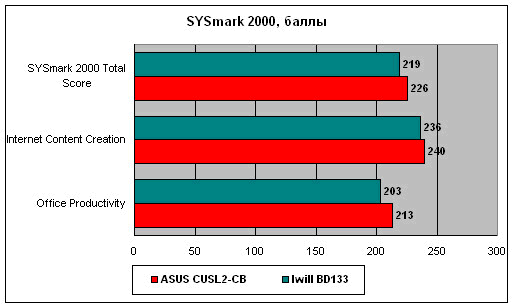

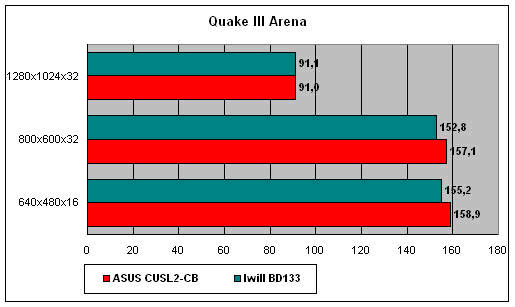

Производительность Iwill BD133


Мы не стали приводить особенно много данных, потому что на самом деле все довольно очевидно даже при взгляде на результаты SYSmark 2000 и Quake III. В целом можно сказать, что производительность Iwill BD133 не ошеломляет, но и не сильно разочаровывает — нормальная, "крепенькая" плата, хороший середнячок, не хватающий звезд с небес (сравнивали все-таки с признанным лидером), но в то же время и без откровенных "тормозов". Работала плата устойчиво, никаких нареканий в процессе тестирования не вызвала, поэтому вполне может быть рекомендована тем, у кого 2-3 fps в Quake III не вызывают головных болей и нервных расстройств :)

Плата Iwill KD266

  • Процессор
    • AMD Athlon (266/200 MHz FSB) и AMD Duron (200 MHz FSB), процессорный разъем Socket A, 462 контакта
  • Чипсет ALi M1649
    • северный мост M1649
    • южный мост M1535D+
  • Память
    • 3 x 168 контактных 3.3v PC100/133 SDRAM DIMM
    • поддерживается до 3 GB памяти
  • AGP
    • Слот AGP с поддержкой режима 4x
  • Слоты расширения
    • 6 32-битных слотов PCI 2.2
  • Интегрированный IDE контроллер
    • 2 x PCI Bus Master UATA 33/66/100 IDE разъема (поддержка до 4 ATAPI устройств)
  • Порты ввода/вывода
    • FDD, COM1/COM2, LPT, PS/2 мышь и клавиатура
    • Два встроенных и два дополнительных порта USB
  • BIOS
    • AWARD Plug-and-Play BIOS
    • APM 1.2, ACPI 1.0
  • Размер
    • Форм-фактор ATX, 193 mm x 305 mm

Чипсеты от Acer Labs Inc. (ALi) до компании Iwill добираются первыми, благодаря давним партнерским отношениям. В общем, именно своим чипсетом плата Iwill KD266 и знаменательна — в остальном же она не представляет собой ничего нового. В обычной для Iwill коробке, помимо платы, можно также найти руководство пользователя на английском языке, 80-жильный кабель ATA66/100 и кабель для дисковода. Опционально с платой поставляются планка для задней панели компьютера с двумя дополнительными портами USB, термодатчик и кабель с IRDA модулем.

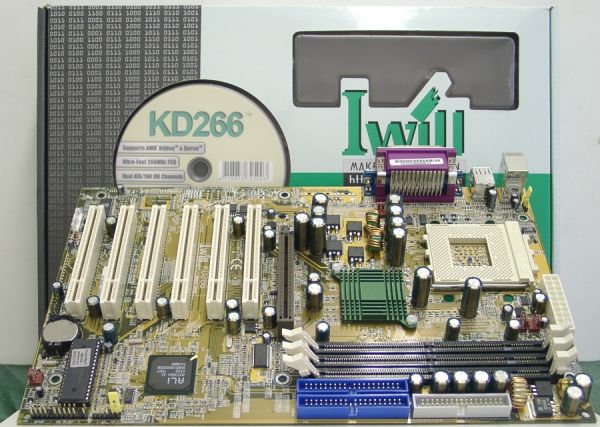

Также в комплекте поставляется универсальный для последних плат от Iwill компакт-диск "Power Installer CD". Он является загрузочным, и после загрузки с него можно создать дискеты с драйверами к различным платам от Iwill. Это, на наш взгляд, является плюсом — например при наличии на плате IDE RAID контроллера в некоторых случаях дискеты необходимы еще до загрузки системы, и в таких случаях другие производители включают в комплект дискеты с необходимыми драйверами. Здесь же нет практически нет необходимости обращаться к столь не надежному носителю информации, как дискета.

На диске находятся драйвера для различных плат, описания к ним в формате PDF и файлы с их изображениями. Также на нем можно найти программное обеспечение для чтения файлов формата .pdf — Adobe Acrobat Reader, антивирусную программу от Trend Micro — PC-Cillin 2000 и утилиты мониторинга состояния материнской платы для различных плат от Iwill.

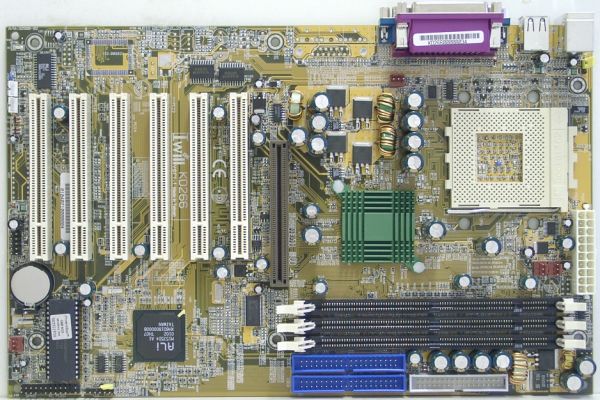

Что же до самой платы, то качество продукции от Iwill традиционно высокое, таковым оно оказалось и в этом случае. Конфигурация представляет одно из самых популярных на сегодняшний день решений — один слот AGP и шесть слотов PCI. На плате можно увидеть не распаянные места под звуковой контроллер и адиоразъемы — судя по всему, им должен стать чип от C-Media, т.к. с этой компанией у Iwill тоже давние партнерские отношения. Разводка платы очень удобна, и лишь один небольшой минус может создать некоторые неудобства в установке платы — слоты DIMM расположены слишком близко к слоту AGP, и при вставленной в него видеокарте модули памяти вставить в предназначенные для них места будет затруднительно.

В цепях питания процессора используется 10 конденсаторов емкостью 2200uF каждый. И это не может не сказаться на стабильной работе платы в условиях, превышающих номинальные. На плате есть три перемычки — одна для очистки содержимого CMOS, вторая для включения Keyboard Wake-Up, а с помощью третьей можно изменять напряжения питания памяти — его можно увеличить на 5 или 10% от номинального. Остальные настройки материнской платы производятся с помощью BIOS Setup, и набор этих настроек весьма неплох.

BIOS этой платы основан на версии 6.00 от Award — наиболее часто встречаемый выбор производителей. В нем можно достаточно широко изменять настройки памяти, AGP, а также поработать над тюнингом процессора. Так, с помощью фирменной технологии "Microstepping" можно изменять частоту шины FSB в пределах от 100 до 180 МГц с шагом в 1 МГц, и напряжение питания ядра в пределах от 1.125 до 1.85 В с шагом 0.025В. Редкая установка — можно изменять частоту, подаваемую на шину PCI — 1/3 или 1/4 от частоты шины FSB. Пожалуй, единственным минусом является отсутствие возможности изменять вручную прерывания по слотам PCI.

Тестовая система

При оценке производительности использовалось следующее оборудование:

  • Процессор:
    • AMD Athlon Thunderbird 1333 МГц, шина 266 МГц, Socket-462
  • Материнские платы:
    • Iwill KD266 на чипсете ALi M1649
    • EPOX 8KTA3+ на чипсете VIA KT133A
  • Память:
  • Жесткие диски: IBM Deskstar 75GXP 45Gb 7200RPM Ultra ATA/100
  • DVD-ROM Panasonic 8x speed
  • Видеокарта: NVIDIA GeForce3 64Mb Reference Board на чипе GeForce3 (Core:200MHz; Mem:230(460)MHz DDR)

И программное обеспечение:

  • Windows 2000 Professional 5.00.2195 Service Pack 1
  • NVIDIA Detonator v10.80
  • DirectX v8.0
  • Офисные приложения (resolution 1024x768x16x100Hz):
    • BapCo & Mad Onion SysMark 2000 v1.0 patch 5
  • Игровые приложения:
    • idSoftware Quake III Arena v1.17 (OpenGL performance)
    • MadOnion 3D Mark2001 (DirectX v8.0 performance) (resolution 1024x768x32x100Hz)

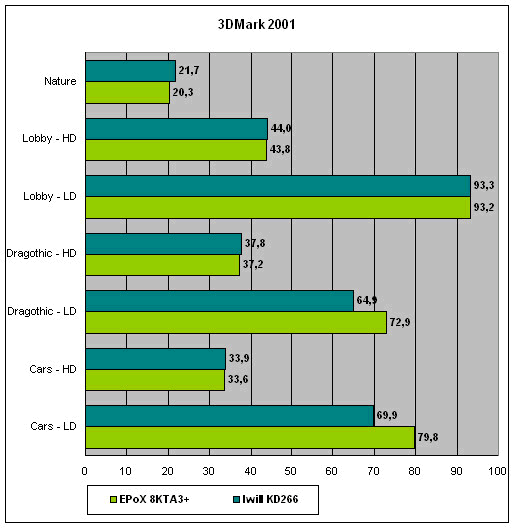

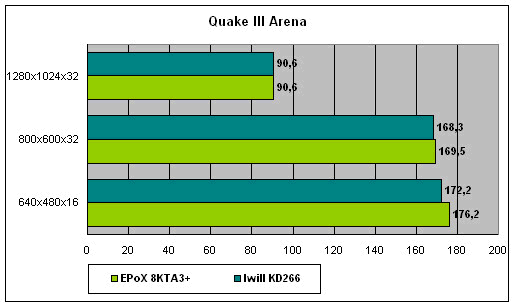

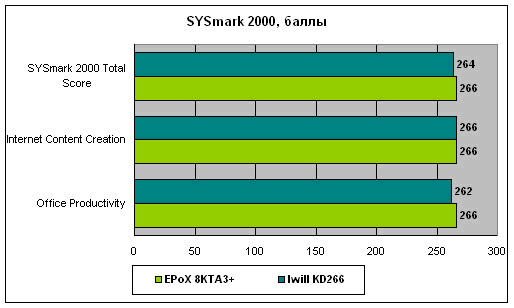

Производительность Iwill KD266



Для данного случая мы "в честь" нового чипсета несколько расширили набор тестов, и ввели еще и 3DMark 2001. Все-таки качество реализации GART-драйверов иногда по-разному влияет на 3D-игры, использующие разные API, поэтому в данном случае более детальное рассмотрение было уместно.

Однако ничего нового мы не обнаружили. Как ALi MAGiK 1 не показывал выдающихся результатов в комбинации с SDRAM, так и "новый" чипсет (фактически являющийся тем же ALi MAGiK, из которого, фигурально выражаясь, вырезали кусок северного моста, отвечающий за поддержку DDR SDRAM), также не смог опередить старый добрый VIA Apollo KT133A. Впрочем, во что-то значащее отставание чипсета ALi превращается, как легко заметить, только в некоторых подтестах 3DMark 2001, а в Quake III обе платы идут практически наравне.

Что же мы имеем в результате? А в общем-то ничего такого, что могло бы вызвать жгучий интерес. Нормальная, хорошо сделанная плата. Чипсет… ну, не чемпион, но и явным тормозом назвать тоже нельзя, скажем так — большинство пользователей разницу между ним и более производительным KT133A если их специально не предупреждать, никогда и не почувствуют. То есть в общем-то все было понятно с самого начала, но мы все-таки взяли на себя труд убедиться в своих предположениях на практике :) Убедились. Предположения, как и следовало ожидать, оказались верны.

Выводы

Мы не будем разбивать их на подразделы, чтобы не занимать вашего времени, потому что выводы очевидны. У Iwill получились еще две нормального уровня платы, стабильные, с хорошим дизайном, в общем, крепкие середнячки. BD133 может привлечь потенциального покупателя наличием интегрированного PCI-звука на чипе CMedia.

KD266 несмотря на экзотический чипсет оказалась вполне работоспособной, нареканий никаких не вызвала. Правда, по-видимому по скоростным параметрам чипсет ALi M1649 все-таки немного слабее VIA Apollo KT133A, но не настолько, чтобы из этого делать трагедию :) Если платы на нем будут дешевле чем аналогичные по функциональности продукты на KT133A, то можно условно считать, что соотношение цена/производительность выдержано, а следовательно, своего покупателя они найдут.

Плюсы:

  • стабильные платы с хорошим дизайном, вполне соответствующие современному уровню
  • наличие довольно продвинутых функций оверклокинга
  • на BD133 — PCI Sound (CMedia CMI8738) с опциональным SPDIF-модулем

Минусы:

  • небольшой набор бесплатного ПО, поставляемого вместе с платами
  • чипсет ALi M1649 может кого-то испугать некоторой "экзотичностью"
