Intel D850EMV2 — системная плата на базе чипсета i850E


Плата интересна достаточно необычным набором микросхем и наличием контроллера USB 2.0 от NEC, причем порты USB 1.1 на этой плате вообще отсутствуют. У нас на тестировании побывал предсерийный образец в минимальной комплектации.

Комплект поставки включает:

  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя в формате PDF;
    • Adobe Acrobat Reader;
    • NTI CD-Maker 2000 Standard;
    • RealOne;
    • DFX for RealOne;
    • Macromedia Shockwave 8 Test;
    • Norton Internet Security 2002 with Antivirus;
    • DirectX 8.0a;
    • Intel Active Monitor (для мониторинга системы).

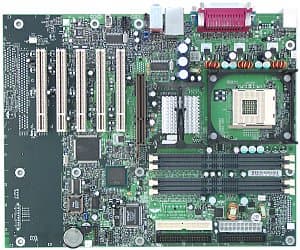

Разводка платы почти не изменилась по сравнению с ее предшественницей D850MV (на i850), так что все недостатки разводки сохранились: разъемы аудиовходов расположены перед слотами PCI; элементная база достаточно скучена - связано это с тем, что PCB в почти неизменном виде используется в microATX-версии платы; при вставленной видеокарте неудобно работать с модулями памяти. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, ее краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 3300 мкФ и 3 по 2200 мкФ (довольно низкий показатель, но на стабильности при проведении тестов это не отразилось).

На плату интегрированы следующие контроллеры: звуковой, выполненный на базе возможностей чипсета и AC'97 кодека AD1885 от Analog Devices c выходом для подключения фронтальных аудиоразъемов; сетевой, выполненный на базе возможностей чипсета с поддержкой 10BaseT/100BaseTX; контроллер USB 2.0, выполненный на базе микросхемы NEC D720100AGM.

Не распаяны, но разведены на плате: один слот PCI и один CNR, разъем AUX Power и разъем с портами USB на задней панели (он имеется в версии платы без контроллера USB 2.0).

На плате используются возможности системного мониторинга микросхемы SMSC LPC47M142-NC. Контролируются напряжения процессора, +3,3, +5 и +12 В, частота вращения 2 вентиляторов, температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого.

Краткие характеристики платы: разъемы памяти - 4 RDRAM; слоты расширения - AGP/ 5 PCI; порты ввода/вывода - 2 COM/ LPT/ 2 PS/2/ 4 USB 2.0; размеры - 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейКонфигурационная перемычкаNormal/ Config/ Recovery
Из BIOS, основанного на версии 6.0 от PhoenixНастройки таймингов памяти-
Выбор частоты работы памяти-
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB-
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS P07, как последняя из доступных на время проведения тестирования.

Плата очень консервативна: нет возможности настроить что-либо, да и функционально она не богата. Не проводя серьезных тестов на стабильность, но опираясь на существующий авторитет компании, мы можем рекомендовать плату тем пользователям, которые не требуют от компьютера ничего особенного в плане функциональности, но желают обеспечить высокую надежность системы.

Результаты тестов:
