Intel D845GBV — системная плата на базе чипсета i845G

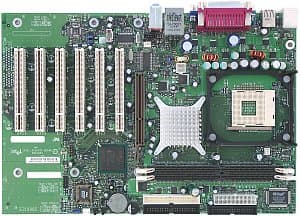

Плата типична для Intel: PCB и на этот раз разработана таким образом, чтобы минимизировать затраты на изготовление двух версий продукта на одном чипсете. Как и ранее, на плате много свободного места с одного края, но зато на этот раз она имеет относительно небольшие размеры. Плата к нам попала предсерийная, так что комплектация у нее минимальна.

Комплект поставки включает:

  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • краткий обзор возможностей серии плат на чипсете i845G в формате PDF;
    • DirectX 8.0a

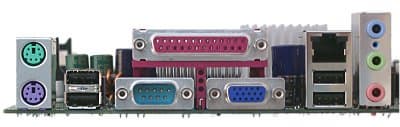

Разводка платы и ее огрехи тоже стандартны: разъемы аудиовходов расположены перед слотами PCI; элементная база достаточно скучена — связано это с тем, что почти та же (в урезанном виде) PCB используется в microATX-версии платы; при вставленной видеокарте неудобно работать с модулями памяти. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, ее краткое описание приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и 2 по 2200 мкФ (очень низкий показатель на фоне продукции конкурентов, но при проведении тестов проблем не возникало).

На плату интегрированы следующие контроллеры: звуковой, выполненный на базе возможностей чипсета и AC'97-кодека Analog Devices AD1981A c выходом для подключения фронтальных аудиоразъемов; сетевой, выполненный на базе возможностей чипсета с поддержкой 10BaseT/100BaseTX.

Не распаяны, но разведены на плате: слот CNR и один разъем USB.

На плате используются возможности системного мониторинга микросхемы SMSC LPC47M172-NR. Контролируются напряжения процессора, +3,3, +5 и +12 В, частота вращения 2 вентиляторов, температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 4 USB 2.0; размеры — 305х210 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейКонфигурационная перемычкаNormal/ Config/ Recovery
Из BIOS, основанного на версии 6.0 от PhoenixНастройки таймингов памяти (доступны в режиме Config)+CAS Latency, RAS to CAS Delay, RAS Precharge, RAS Act. To Pre
Выбор частоты работы памяти (доступен в режиме Config)+Auto, 100, 133 и 166 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB-
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1017.D, как последняя из доступных на время проведения тестирования.

Плата практически ничем не запомнилась, кроме неожиданной для изделия Intel поддержки памяти DDR333 при том, что чипсет ее официально не поддерживает.

Результаты тестов:
