Gigabyte Z77X-UP5 TH — системная плата на чипсете Intel Z77 (Socket 1155)


Компания Gigabyte без сомнения входит в число лидеров рынка материнских плат. И, как мы уже не раз говорили, для удержания высоких позиций просто необходимо иметь в своем арсенале продукты для всех сегментов рынка. Так что не удивительно, что в линейке устройств на чипсете Intel Z77 у нее насчитывается целых шестнадцать моделей, а с учетом ревизий их даже еще больше — двадцать две.

Из них явно выделяется пара игровых моделей G1.Sniper, которые имеют расширенную конфигурацию для установки графических карт, более качественный звуковой кодек и специальный сетевой чип. Следом за ними идут несколько вариаций Z77X-Uxx, ориентированных на энтузиастов, которые хотят создать высокопроизводительные универсальные системы с расширенным набором периферийных контроллеров.

Старшего представителя этой серии — Z77X-UP5 TH — мы и рассмотрим в этом материале. От своих сестер плата отличается наличием двух портов новейшего интерфейса Thunderbolt. Правда, для его реализации пришлось пожертвовать вторым сетевым контроллером и парой портов SATA 6 Гбит/с, так что выбирать ее есть смысл только в том случае, если обязательно нужен Thunderbolt или больше нравятся темные тона ее дизайна. Интересно, что в названии вместо привычного «UD» (Ultra Durable) у данной платы используется «UP». Это говорит о применении новых решений в схеме питания, подробнее об этом мы расскажем в соответствующем разделе.

Комплектация и фирменные утилиты

Упаковка большинства топовых плат Gigabyte состоит из внешней обложки и внутренней картонной коробки. Возможно, что такой вариант более простой в изготовлении, однако с точки зрения удобства это скорее минус. Оформление достаточно привлекательное — белый фон, яркие изображения, логотипы и текст. Среди них можно обнаружить небольшую фотографию платы, технические характеристики, описания некоторых использованных технологий и функций.

Упаковка материнской платы Gigabyte Z77X-UP5 TH

В комплект поставки рассматриваемой модели кроме традиционного набора из руководства, оптического диска, кабелей SATA (здесь их шесть штук, все черные, с защелками, половина имеет угловой разъем с одной из сторон), заглушки на заднюю панель, входит также наклейка с логотипом производителя, мостик SLI, блок в 3,5″ отсек корпуса с парой портов USB 3.0 (металлический, черного цвета, кабель длиной около 45 см, чего может и не хватить для топовых корпусов), комплект беспроводного контроллера Wi-Fi+Bluetooth.

Последний состоит из адаптера с интерфейсом PCIe x1 и USB-входом (на печатной плате адаптера разведен слот Mini-PCIe, в который установлена карта с собственно контроллером), двух внешних антенн, внутреннего кабеля USB, печатного руководства и компакт-диска с драйверами. Подробнее о контроллере мы поговорим чуть позже, здесь же отметим, что антенны представлены стандартными «башенками» без магнитного крепления с кабелем длиной около одного метра каждая.

На комплектном диске находится универсальный набор драйверов и программ для продуктов на чипсетах седьмой серии. Из фирменных утилит на диске представлены EasyTune 6 для настройки и оптимизации, @BIOS для обновления BIOS через интернет, Smart Recovery 2 для резервного копирования по технологии Microsoft Volume Shadow Copy, Face-Wizard для изменения заставки BIOS, Cloud Station для совместной работы с мобильными устройствами, 3D Power Utility для управления режимами системы питания, 3TB+ Unlock для подключения винчестеров большого объема и некоторые другие. В набор программ также входит антивирус Norton, Acrobat Reader, WinZIP, Firefox, Chrome. Для обновления драйверов и программ предусмотрен специальный плагин для Internet Explorer, сервис Download Center и утилита Update Manager. К сожалению, на диске не представлены подробные описания фирменных утилит, так что разобраться, как и для чего их можно и нужно использовать, будет непросто.

В преддверии скорого выхода новой версии ОС Microsoft можно также упомянуть о наличии у платы отметки «Windows 8 Ready». Однако что конкретно это означает для пользователя, точно неизвестно и сегодня является скорее элементом маркетинга. Тем более, что у большинства лидеров рынка тоже есть эти значки на новых продуктах.

Особенности платы

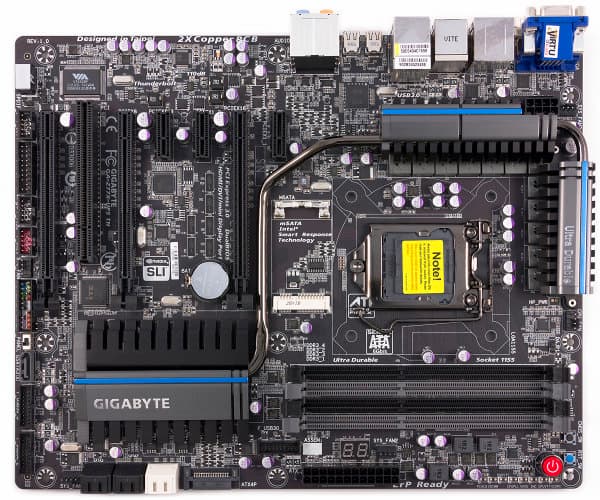

Оформление материнской платы достаточно необычное — текстолит черного цвета имеет матовое покрытие. Выглядит это очень стильно, да и фотографировать плату заметно проще. Слоты для плат расширения и многие разъемы также черные. Так что практически единственными немного выделяющимися по цвету элементами являются серые вставки с синими полосками на радиаторах системы охлаждения.

Процессорный сокет, способный принять любой современный процессор с LGA1155, расположен на стандартном месте. Расстояние от его центра до второго слота оперативной памяти составляет 65 мм, а до первого графического слота — 95 мм, так что проблем с установкой высокопроизводительных систем охлаждения быть не должно. В любом случае не стоит забывать и про радиаторы системы питания. Они имеют высоту около 33 мм от поверхности платы и находятся достаточно близко к сокету.

Для установки модулей оперативной памяти есть четыре слота. Они расположены плотно друг к другу, так что все сразу получится заполнить, только если на модулях установлены радиаторы не толще 7-8 мм. Защелки у слотов с двух сторон, а установленная видеокарта мешать установке модулей не будет. Официально поддерживаются модули DDR3 с частотами до 1600 МГц, но конечно, в режиме разгона последняя цифра может быть и существенно выше.

На первый взгляд, конфигурация слотов для установки плат расширения стандартна и уже встречалась нам ранее. Однако расширение функциональности платы и реализация портов Thunderbolt потребовала определенных усилий. В частности, процессорные 16 линий на трех слотах формата x16 могут быть сконфигурированы в одной из трех комбинаций: x16, x8+x8, x8+x4+x4. Причем последний вариант поддерживается только для 22-нанометровых процессоров Ivy Bridge. Для коммутации установлены специальные чипы NXP L04083B, что позволяет говорить о совместимости с версией 3.0 шины PCIe. Расположены слоты, на наш взгляд, оптимальным образом и могут быть использованы для работы с видеокартами с двух- и трехслотовыми системами охлаждения. Как и следовало ожидать, реализована поддержка технологий SLI, CrossFireX и Virtu MVP (фирмы LucidLogix).

Для остальной периферии остается только восемь чипсетных линий PCIe версии 2.0, причем четыре из них отданы для реализации шины Thunderbolt. Чип Intel DSL35010L относится ко второму поколению микросхем контроллера-моста и позволяет использовать два порта DP для подключения периферийных устройств нового стандарта и мониторов.

Еще одна чипсетная линия совместно с микросхемой PLX PEX8605 используется для обслуживания трех присутствующих на плате портов PCIe x1. Установка данного чипа позволяет добиться их одновременного использования, однако надо понимать, что общая пропускная способность установленных периферийных устройств будет ограничена именно этой одной линией интерфейса.

Не очень понятно, зачем на платах подобного уровня продолжают ставить слот PCI, однако в рассматриваемом продукте он тоже присутствует. Чип его контроллера (ITE8892) отнимает еще одну линию PCIe и поддерживает работу шины в режиме 32 бита, 33 МГц. Интересно, что адаптер FireWire (IEEE1394) также подключен именно к нему. Оставшиеся две линии PCIe используются для сетевого контроллера и дополнительного контроллера SATA 3.0 (6 Гбит/с).

Так что в результате использованных технических решений пользователь сможет работать одновременно со всеми слотами расширения и всеми встроенными контроллерами без каких-либо блокировок. Именно такого поведения мы и ждали от топовой материнской платы. Но от вполне понятного ограничения на общую производительность, конечно, никуда не деться, тут могут помочь только инженеры Intel.

Gigabyte традиционно использует на своих платах две отдельные микросхемы для хранения BIOS. Выбор одной из них для работы (загрузки, прошивки и остального) осуществляется механическим переключателем на нижнем краю платы. Определить, какая из них активна в данный момент, можно по двум индикаторам. Только вот расположены они очень близко и имеют один цвет, так что издалека можно и ошибиться. Производитель считает, что установка двух микросхем повышает надежность при работе с системой в экстремальных режимах.

Как и у других продуктов высокого класса, на плате есть кнопки включения, перезагрузки и сброса CMOS (дублирует стандартную перемычку, которая тоже присутствует на плате). Однако только первая из кнопок является достаточно крупной и имеет подсветку. Место расположения свободно доступно при установке платы на открытом стенде, но в корпусе добраться до кнопок будет непросто.

Из оверклокерских функций упомянем также площадки для измерения восьми напряжений. Правда, для постоянного контроля придется воспользоваться паяльником, так как никаких разъемов для них не предусмотрено.

Помочь с диагностикой в случае проблем с загрузкой системы может стандартный сегментный индикатор POST. Его спрятали между слотами памяти и основным разъемом питания. Описание его значений приводится в руководстве к плате.

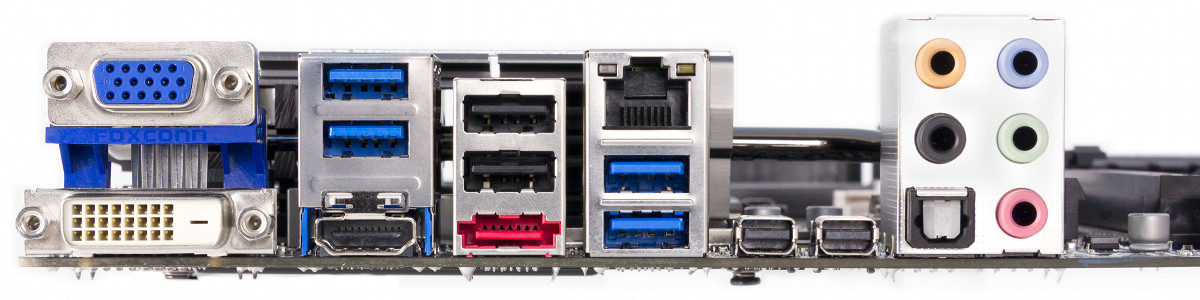

Нижний край платы полностью занят многочисленными разъемами для подключения корпусных портов и других элементов — с точки зрения удобства сборки это, пожалуй, наилучший вариант. Исключение составляет только один из коннекторов USB 3.0, который «подняли» до середины платы, так что у комплектного блока на два порта для передней панели корпуса будет больше шансов дотянуться до него своим кабелем.

В целом компоновку платы можно оценить на твердую пятерку. Несмотря на расширенную конфигурацию, серьезных сложностей при сборке в большинстве случаев не предвидится.

Схемы питания и охлаждения

Подключение линий питания осуществляется через стандартную пару разъемов на 24 и 8 контактов. Расположение для них выбрано удачное. Дополнительно присутствует разъем питания SATA, который используется для дополнительной «подпитки» трех слотов для видеокарт.

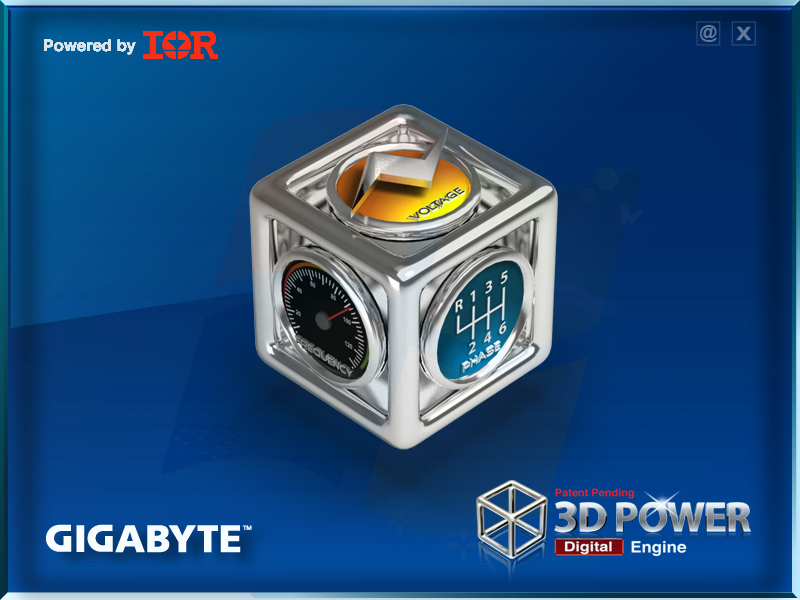

От красивых маркетинговых названий на современном рынке никуда не спрятаться. В данном случае речь идет о комбинации технологий и решений, объединенных под именем Ultra Durable 5. В рассматриваемой плате это означает наличие в PCB двух медных слоев по 70 нм, использование полностью цифровой схемы питания, применение чипов International Rectifier IR3550, катушек с ферритовым сердечником, способных выдержать 60 А, и тому подобное.

Странно, но в том, что касается числа фаз, компания сохраняет молчание — а на самом деле похвастаться тут есть чем. Для контроля за питанием процессорных ядер установлен выделенный чип IR3563A, который обеспечивает 8 «честных» фаз, каждая из которых реализована на упомянутом выше IR3550. Также на плате есть два контроллера IR3570A, которые отвечают за iGPU, оперативную память и чипсет. В первом случае также установлены IR3550 для двух фаз, остальные компоненты обходятся более простыми элементами. Точное число фаз для них определить не представляется возможным. Упомянем здесь только использование IR3598 для контроля за полевыми транзисторами. В целом, схема питания платы заслуживает положительной оценки, но, безусловно, интересно будет посмотреть на нее в действии. Еще одной интересной особенностью является утилита «3D Power», разработанная совместно с производителем цифровых контроллеров. В ней вы можете изменить множество параметров схемы питания, в том числе частоту преобразователей для CPU/VTT/графики/модулей оперативной памяти и режимы Load Line Calibration.

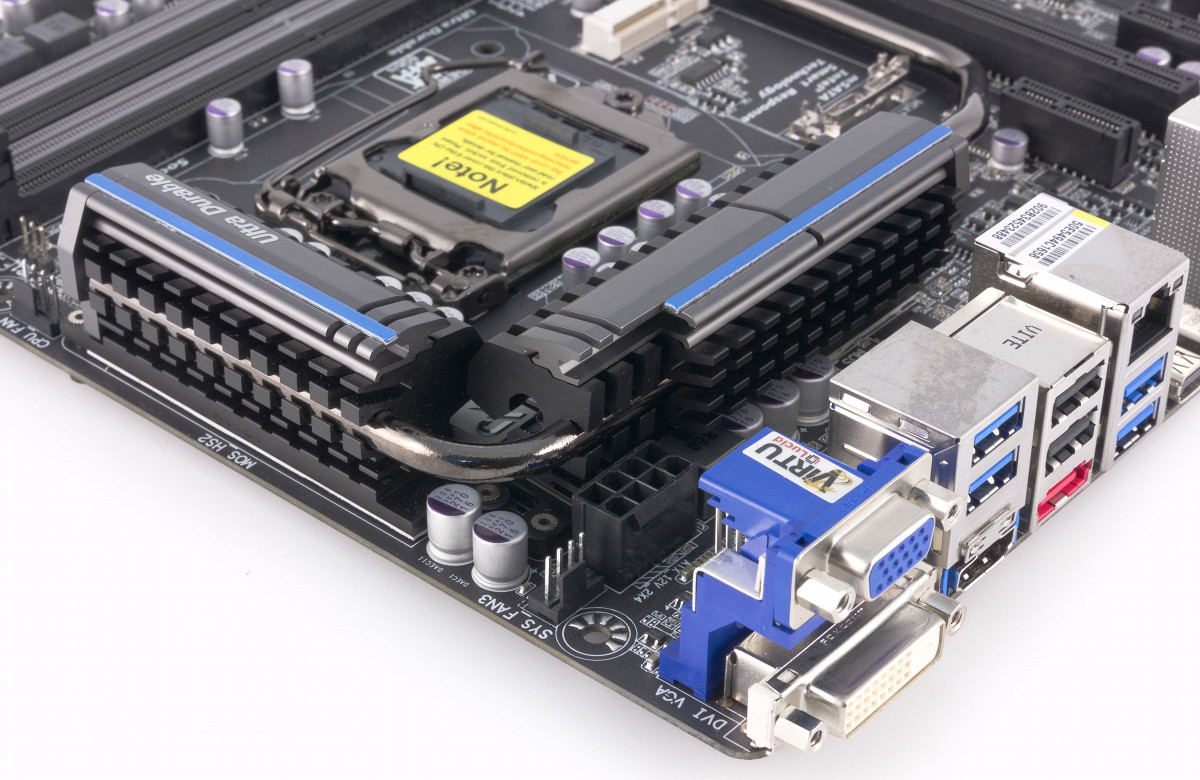

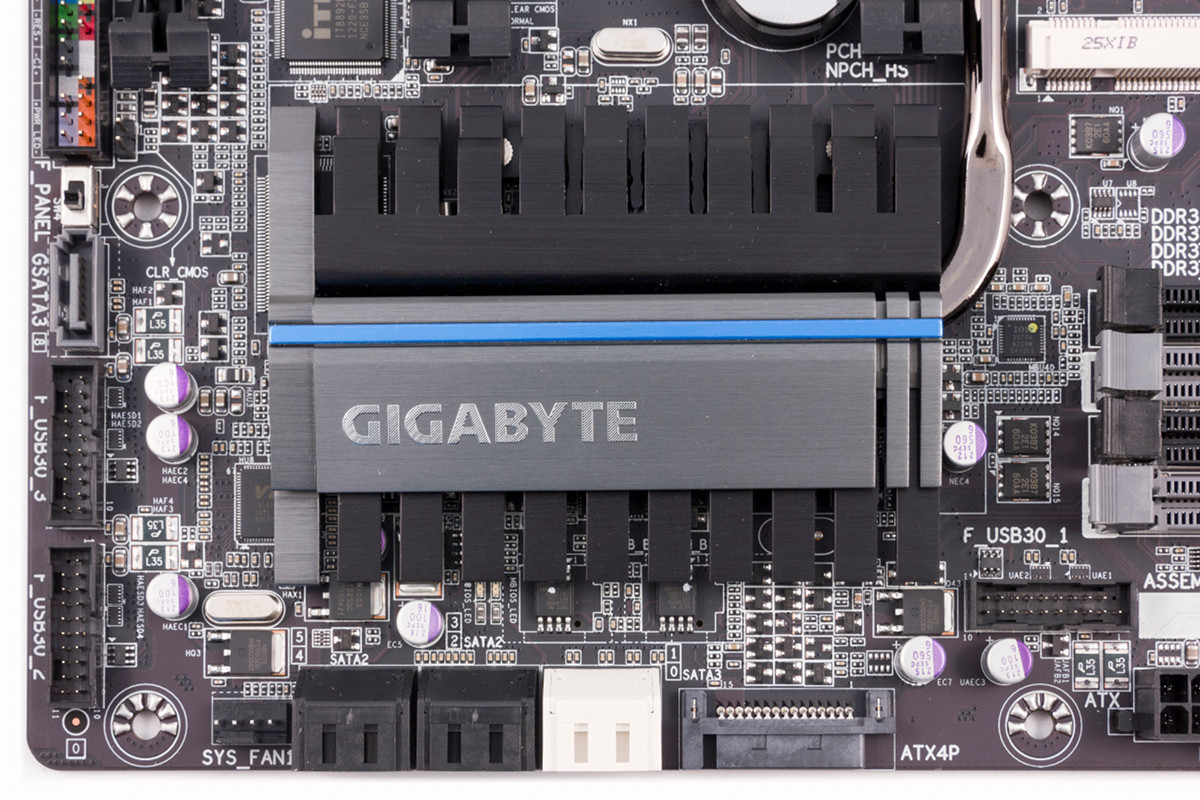

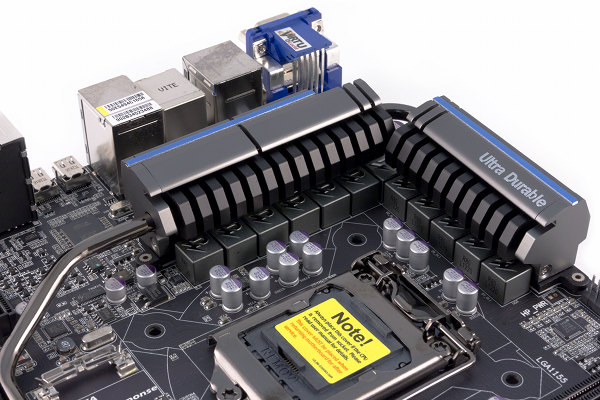

Дизайнеры Gigabyte, к сожалению, не смогли избавиться от необъяснимой тяги к тепловым трубкам в системе охлаждения материнских плат. Все три радиатора рассматриваемой модели соединены парой трубок: два из них находятся на элементах цепей питания, а третий — на чипсете. При этом первая пара достаточно компактна и крепится винтами с использованием дополнительных пластин с обратной стороны платы. Установленная на чипсете пластина использует только подпружиненные винты, при этом она имеет достаточно большую площадь и маленькую высоту. Это позволяет без проблем обеспечить необходимое чипсету охлаждение и не мешать установке плат расширения. Отметим интересный дизайн радиаторов с сочетанием черного и темно-серого цветов с добавлением фирменного голубого цвета производителя. В штатном режиме Intel Core i5-2500K с СВО и нагрузкой утилитой LinX радиаторы были еле теплые, так что никаких замечаний с точки зрения эффективности к ним нет.

Для подключения вентиляторов на плате предусмотрено пять 4-контактных разъемов — один для процессора и четыре для корпуса. Места для их размещения в целом были выбраны неплохие. Единственный потенциально «сложный» разъем — в левом верхнем углу рядом с дополнительным кабелем питания. В случае установки в стандартный корпус с верхним расположением БП добраться до него будет непросто.

Для процессорного вентилятора можно выбрать режим управления скоростью (напряжение или PWM) и включить автоматическую регулировку в зависимости от температуры. С корпусными ситуация сложнее. Регулировать скорость напряжением и PWM у нас получилось только на первом разъеме, остальные не реагировали на настройки должным образом. Отметим, что контроль оборотов работает для всех разъемов.

BIOS

Мы уже упоминали выше, что на данной плате используются две микросхемы BIOS. Обновления в них можно записать с использованием программ для MS DOS или Windows, а также встроенной в BIOS утилитой без загрузки ОС. BIOS основан на коде AMI и, как и большинство других современных продуктов, реализует интерфейс UEFI, имеет графическое меню с возможностью работы мышкой и переведен на несколько языков, включая русский.

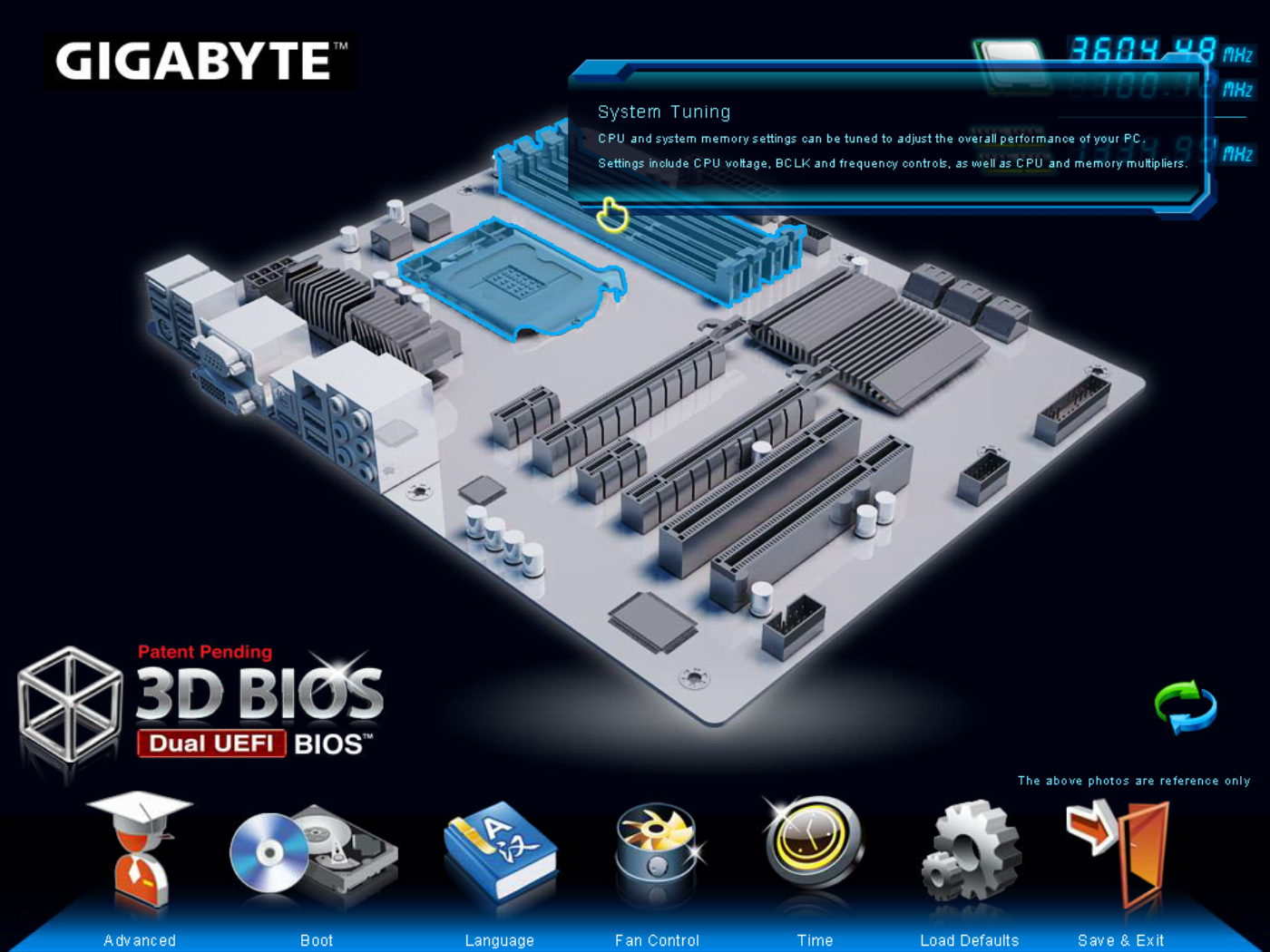

Фирменной особенностью производителя является «технология» 3D BIOS — схематичное отображение материнской платы с возможностью вызова настроек по клику на ее функциональных частях (процессоре, чипсете, задней панели и т. п.). К сожалению, компании не хватило ресурсов на создание модели именно этой платы, что заметно ослабляет эффект «упрощения».

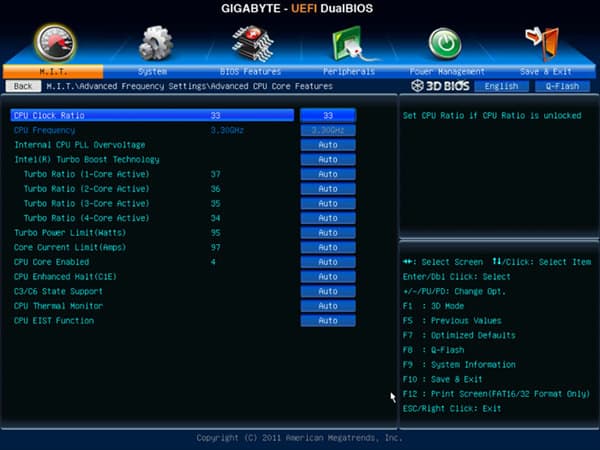

В стандартный вариант полного меню настроек можно переключиться нажатием кнопки F1 или соответствующей иконки. В нем представлены следующие разделы:

  • M.I.T.: настройки разгона системы, аппаратный мониторинг, настройка работы вентиляторов;
  • System: отображение системной информации, изменение даты и времени, выбор языка интерфейса, выборочное отключение портов SATA, включение поддержки горячей замены для них;
  • BIOS Features: выбор опций и порядка устройств для загрузки ОС, установка паролей;

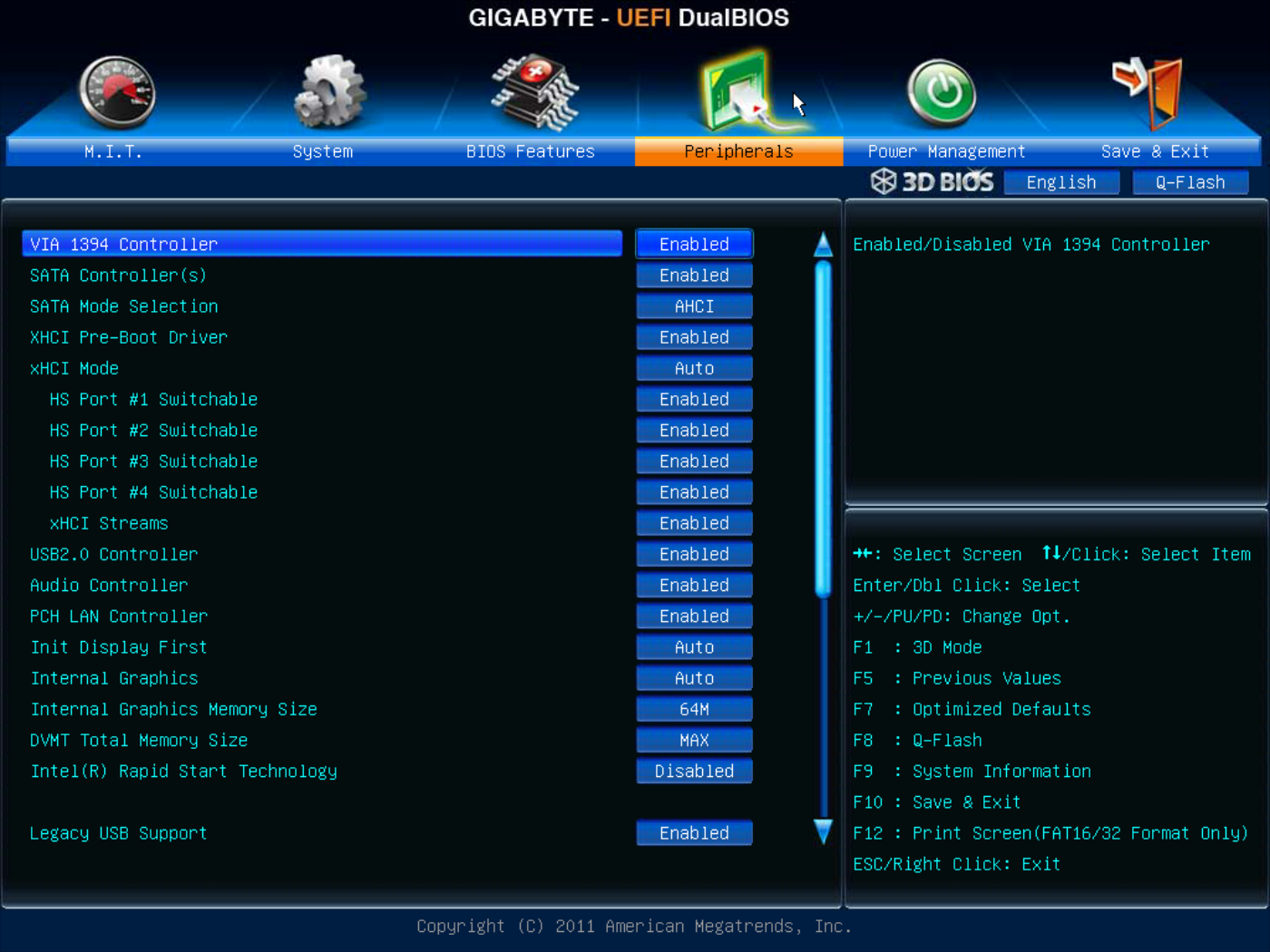

  • Peripherals: включение/выключение и установка опций периферийных контроллеров, графического адаптера процессора, технологий Intel;
  • Power Management: настройка включения по таймеру, включение WOL, управление опциями энергосбережения;
  • Save & Exit: загрузка значений по умолчанию, запись изменений, перезагрузка, запись/загрузка профилей.

Ничего необычного или сложного здесь нет, так что для большинства стандартных конфигураций будет достаточно загрузить значения по умолчанию.

Функциональность

Претендующая на топовые позиции плата полноценного формата ATX просто обязана иметь дополнительные контроллеры даже при использовании современных чипсетов. Не стала исключением и рассматриваемая модель. Ее основной служит наиболее функциональный сегодня Intel Z77. Производителем были использованы все его порты SATA — два с поддержкой 6 Гбит/с и четыре на 3 Гбит/с. Их разъемы, развернутые параллельно текстолиту, расположены в стандартном месте — нижнем правом углу платы, так что подключенные к ним кабели не будут мешать установке крупных видеокарт. Высокоскоростные порты выделены белым цветом разъема. Один из SATA 3 Гбит/с совмещен с присутствующим на плате коннектором mSATA и их одновременное использование невозможно. Традиционно для данного чипсета поддерживается работа с RAID-массивами и фирменные технологии компании Intel. Дополнительный контроллер SATA 6 Гбит/с представлен микросхемой Marvell 88SE9172. Один из его двух портов находится на нижнем краю платы, а второй использован для реализации eSATA на задней панели. Этот контроллер также поддерживает RAID0 и RAID1, хотя, конечно, для данной конфигурации разъемов это не очень актуально. Упомянем наличие у Gigabyte фирменной утилиты для подключения винчестеров большого объема (более 2 ТБ).

Порты USB в данной модели реализованы достаточно необычно. Контроллер для них используется только чипсетный — напомним, что он позволяет установить до четырех портов USB 3.0. Для увеличения их числа инженеры Gigabyte установили не дополнительные адаптеры, а два USB-хаба VIA VL810 на четыре порта каждый с поддержкой этого стандарта. Так что на плате можно обнаружить четыре USB 3.0 на задней панели и три разъема на два порта каждый на печатной плате. В результате общее число портов нового стандарта — десять. Традиционный вариант с установкой внешних контроллеров потребовал бы (для реализации такого количества портов) три микросхемы и занял бы три ценных линии PCIe, так что решение Gigabyte можно признать полезным. Конечно, у него есть и недостаток, заключающийся в том, что общая пропускная способность при одновременном использовании нескольких устройств будет невысока, но это достаточно редкий сценарий.

Проверка показала, что чипсетные порты выведены на первый внутренний разъем, а все остальные подключены через хабы. Что касается скоростных характеристик, то мы не обнаружили влияния дополнительного хаба в цепочке при использовании трехлетного SSD Kingston SNE125-S2/32GB и адаптера от серии Seagate GoFlex в тесте ATTO Disk Benchmark, хотя не исключено, что с более скоростными моделями накопителей она и появится. Что касается USB 2.0, то есть два порта на задней панели и два двойных разъема на плате. Отметим, что при использовании Bluetooth из комплектного беcпроводного модуля один из внутренних разъемов будет занят.

Технология «On/Off Charge» позволяет ускорить зарядку мобильных устройств Apple при подключении их в определенные порты (на плате явно отмечен только один из разъемов для корпусных USB 2.0). Для ее работы требуется установить соответствующий драйвер. Также отметим наличие программы «USB Blocker», которая позволяет заблокировать выбранные классы подключаемых к USB устройств с защитой от внесения изменений параметров паролем.

Для некоторых пользователей может оказаться полезным контроллер FireWire IEEE1394a, реализованный на базе микросхемы VIA VT6308P. Но им придется самостоятельно покупать необходимую планку с кабелем на заднюю панель, поскольку единственный порт (400 Мбит/с) выполнен в виде внутреннего разъема. Напомним также, что эта микросхема работает на шине PCI.

За проводное сетевое подключение отвечает гигабитный контроллер Intel 82579V. Это достаточно неплохая модель, она имеет поддержку Jumbo Frames, WOL, VLAN и других технологий. Отметим наличие на разъеме индикаторов скорости и активности.

HDA-кодек представлен микросхемой Realtek ALC898. Кроме стандартного набора из аналоговых выходов 7.1, оптического цифрового выхода на задней панели и внутреннего порта для подключения к разъемам на корпусе, он может похвастаться входом и выходом S/PDIF на печатной плате. Чип поддерживает технологии X-Fi Xtreme Fidelity и EAX Advanced HD 5.0, а также позволяет выводить звуковые дорожки через штатный HDMI. Производитель также отмечает установку дополнительных микросхем-усилителей для наушников.

Наиболее же важной отличительной особенностью рассматриваемого продукта являются два порта Thunderbolt. Эта шина только начинает свое шествие по рынку и для настольных ПК пока не очень актуальна. Однако потенциал у нее неплохой, и возможно, в дальнейшем мы будем широко использовать периферийные устройства с этим интерфейсом.

Плата Z77X-UP5 TH интересна тем, что в ней используется чип Thunderbolt второго поколения, который позволяет реализовать сразу два порта. Подключение устройств осуществляется через разъемы Mini-DisplayPort, причем по одному кабелю могут одновременно передаваться сигналы шины и выводиться изображение на совместимый монитор. Технически, данный интерфейс представляет собой мост, так что никакие специальные драйвера ему не нужны, что упрощает контроллер в ПК, но требует «серьезных» микросхем на стороне периферии.

Тестирование скоростных характеристик самого интерфейса почти не имеет смысла, поскольку в данном случае мы получаем просто еще один «прозрачный» элемент на пути от хоста PCIe до контроллера жестких дисков или другой периферии. В частности, накопитель WD My Book Thunderbolt Duo, в котором стоит SATA-чип ASMedia и пара «зеленых» дисков WD20EURS, после организации на нем массива RAID0 средствами операционной системы показал в ATTO Disk Benchmark максимальные цифры на уровне 240 МБ/с, что вполне характерно для данных дисков.

Наличие специального чипа и двух Mini-DP позволяет подключить к встроенной в процессор графике сразу три монитора (отметим, что DVI-D и второй Mini-DP одновременно использовать нельзя). Маловероятно, впрочем, что данная плата будет использоваться без внешней видеокарты, но если вдруг такая ситуация возникнет, то наличие на плате разъемов VGA, DVI-D и HDMI позволит использовать монитор с любым интерфейсом.

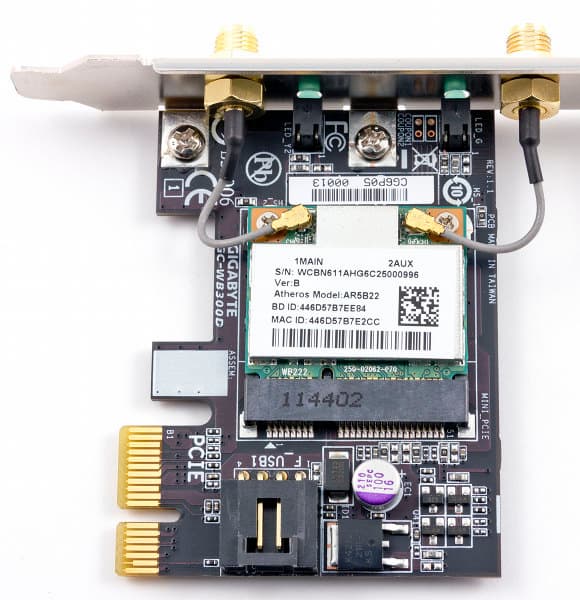

В комплекте с данным продуктом идет адаптер (GC-WB300D) для реализации беспроводных интерфейсов Wi-Fi 802.11n и Bluetooth 4.0. Он состоит из платы расширения с интерфейсом PCIe x1, на которой установлена карточка Mini-PCIe половинного размера. На плате есть два стандартных разъема для подключения внешних антенн и два индикатора активности беспроводных интерфейсов.

В адаптере установлен всего один многофункциональный чип — Atheros AR9462. При этом PCIe используется для Wi-Fi-части, а для задействования Bluetooth нужно также подключить плату специальным кабелем к одному из внутренних USB 2.0. Контроллер имеет поддержку двух диапазонов (2,4 и 5 ГГц), стандартов 802.11a/b/g/n и режима 2T2R с максимальной скоростью подключения 300 Мбит/с. С комплектными антеннами и роутером ASUS RT-N66U он показывает скорости 160-200 Мбит/с в зависимости от диапазона и направления, что является отличным результатом для данной конфигурации.

Комплектное программное обеспечение позволяет использовать беспроводной модуль в режиме роутера/точки доступа с предоставлением в общее пользование проводного подключения к интернету. Также есть специальный режим «Wi-Fi Share Mode», который предназначен для быстрого обмена файлами между ПК (на второй системе также должна быть установлена эта программа).

Bluetooth тоже непростой — по информации производителя чипа, контроллер соответствует версии стандарта 4.0 и поддерживает EDR (скорости 2 и 3 Мбит/с). Стек использует программное обеспечение Qualcomm/Atheros и имеет достаточно богатый набор профилей. Он поддерживает передачу документов, подключение гарнитур (в том числе и стерео), удаленное управление, подключение к сети, обмен контактами, доступ к файлам и другие возможности. Комбинируя это, можно реализовать такие сценарии, как прослушивание музыки с телефона через колонки компьютера, при этом с ПК можно будет управлять процессом — ставить на паузу, запускать снова, менять дорожки, регулировать громкость, а в окне плеера будет отображаться информация из тегов.

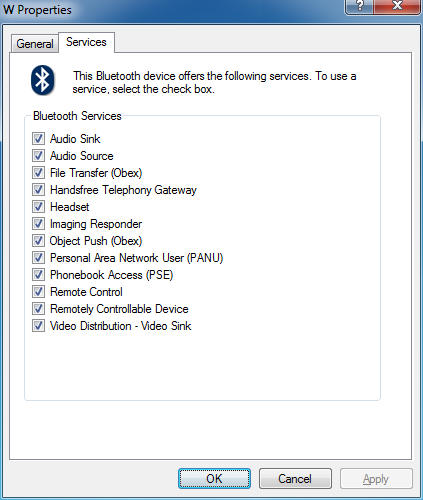

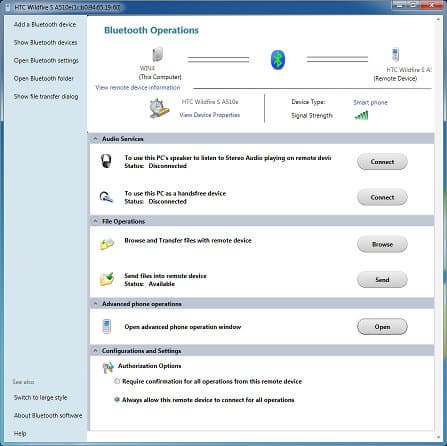

Программное обеспечение Bluetooth

К сожалению, у тестирования Bluetooth есть определенные особенности — стандарт имеет множество подверсий и подпротоколов, больший номер совсем не означает бо́льшую производительность или более широкий набор возможностей, точные спецификации предоставляют редко, а диагностировать соответствие им очень сложно. Так что в данном случае были проверены пара телефонов (смартфонов на Andriod и iOS), а также совместная работа с адаптером 2.0+EDR на другом ПК. С подключением проблем не было, наборы сервисов впечатлили, звук и файлы передавались, управление плеером работало.

В комплекте с беспроводным адаптером также идет утилита Cloud Station. Совместно с установленными на мобильном устройстве Apple программами PictureView и EasyTune Touch она позволяет просматривать фотографии с телефона/планшета на ПК в стандартной программе Windows Photo Viewer и проверять состояние системы (включая аппаратный мониторинг), выключать/перезагружать, изменять некоторые параметры разгона. По сравнению со сходными решениями некоторых конкурентов, комплектация модели Gigabyte Z77X-UP5 TH стандартной платой расширения более универсальна, хотя и занимает слот расширения и требует больше места в корпусе.

Так что, несмотря на относительно небольшое число дополнительных адаптеров, возможности платы смотрятся очень неплохо:

  • два внутренних чипсетных порта SATA 6 Гбит/с;
  • четыре внутренних чипсетных порта SATA 3 Гбит/с, один из них реализован также в формате mSATA;
  • один внутренний порт SATA 6 Гбит/с и один порт eSATA 6 Гбит/с на задней панели, реализованные на базе микросхемы Marvell 88SE9172 (PCIe x1);
  • десять портов USB 3.0: два чипсетных на внутреннем разъеме, восемь через два USB-хаба (четыре на задней панели, два внутренних разъема по два порта);
  • шесть портов USB 2.0: все на базе основного чипсета, два на задней панели, два по два на внутренних разъемах;
  • внутренний разъем для одного порта FireWire IEEE1394a, реализованного на базе микросхемы VIA VT6308P (PCI);
  • гигабитный сетевой контроллер на базе микросхемы Intel 82579V (PCIe x1);
  • интегрированный звук на базе HDA-кодека Realtek ALC898 формата 7.1, с аналоговыми выходами и оптическим цифровым разъемом на задней панели платы, дополнительными разъемами S/PDIF-Out и S/PDIF-In на текстолите и универсальным разъемом для подключения разъемов на корпусе;
  • два порта Thunderbolt;
  • внешний PCIe x1/USB-контроллер Bluetooth 4.0 и Wi-Fi 802.11n (два диапазона, до 300 Мбит/с) на базе микросхемы Atheros AR9462.

Еще одной полезной особенностью платы является то, что все указанные контроллеры и порты можно использовать одновременно с установкой всех плат расширения. Так что пользователю не придется идти на какие-либо компромиссы, создавая требуемую конфигурацию. В тестировании использовалась версия BIOS F9.

Возможности разгона

Рассматриваемый продукт является представителем топовой серии, ориентированной на энтузиастов и оверклокеров. Правда, необходимость Thunderbolt для них кажется несколько спорной, так что другие платы серии Z77X-Uxx могут быть более удобны. С другой стороны, именно на этой плате использована оригинальная система питания, описанная выше. Так что, возможно, именно она позволит достичь новых мировых рекордов.

Напомним, что мы в этом разделе на них не претендуем, а обращаем внимание на возможности BIOS и фирменных утилит в автоматических режимах разгона и проверяем возможность работы тестовых процессоров на высоких частотах (в частности, 5 ГГц для Intel Core i5-2500K и/или 4,7 ГГц для Intel Core i7-3770K). Конечно, если режим «разгон одной кнопкой» позволит превысить эти результаты, то это только плюс, но пока нам такого не встречалось. В тестировании также используются СВО Corsair Hydro Series H100, модули памяти Kingston DDR3-2133, блок питания Enermax Revolution 87+ 750 Вт, дополнительный вентилятор CoolerMaster для цепей питания.

Компания Gigabyte давно предлагает для своих материнских плат утилиту EasyTune, текущая ее версия уже шестая. Программа позволяет проверить спецификации процессора и оперативной памяти, разогнать процессор/память/графическое ядро, настроить работу вентиляторов, проследить за аппаратными датчиками. Правда, измеритель температуры процессора у платы немного странный — иногда он показывал очень необычные цифры (к примеру, 13 градусов в простое), но, к счастью, можно использовать встроенные в сам процессор датчики.

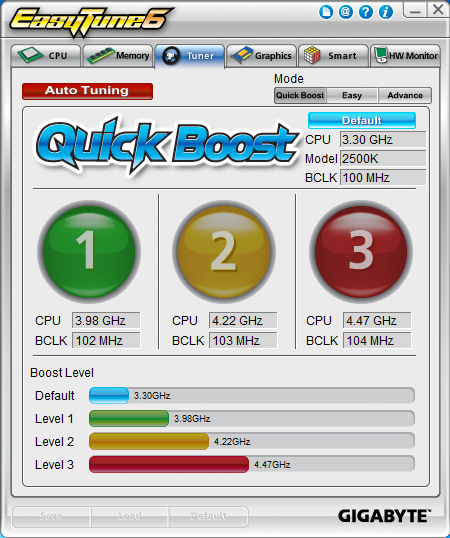

Утилита EasyTune 6

Для Intel Core i5-2500K ее режим «Quick Boost» предложил максимально около 4,5 ГГц (43×104,6 с заметным повышением напряжения ядра). На этой частоте процессор отработал цикл в LinX без замечаний. Есть у программы и кнопка «Auto Tuning», но зачем она нужна и как работает — осталось неизвестным. Кстати, это общая проблема многих производителей материнских плат: при разработке фирменных утилит, которые часто используются в маркетинговых коммуникациях, они забывают про руководства для них, так что даже подготовленным пользователям бывает непросто разобраться с этими программами. В рассматриваемом случае нажатие на кнопку закрывало окошко программы, но какие-то ее компоненты, видимо, продолжали что-то делать, если судить по диспетчеру задач. Для приличия подождав пару раз по двадцать минут и не получив никакого ответа от программы, мы перешли к ручному режиму.

Не очень понятно зачем, но компания решила сделать в нем подверсии — Easy, где можно изменять только BCLK, и Advance с полным набором частот, множителей и напряжений. Стандартный подход «увеличить множитель и напряжение» с первого раза не сработал. Дело было в отсутствии настройки Load Line Calibration, без которой напряжение на процессоре под нагрузкой существенно снижалось. Однако здесь на помощь пришла упомянутая выше утилита 3D Power, в которой как раз есть эта опция. Так что в результате тестовый Intel Core i5-2500K, как и ожидалось, смог пройти тестирование в LinX на частоте 5 ГГц.

С Intel Core i7-3770K поведение платы было аналогично. Автоматический режим проявил себя здесь даже лучше — почти 4,7 ГГц (45×104 на 1,35 В), так что ручной вариант мы пробовать не стали.

Все упомянутые настройки для разгона из программ 3D Power и EasyTune доступны и в BIOS. Для модулей оперативной памяти дополнительно есть почти три десятка таймингов и шесть напряжений.

Данная материнская плата частично совместима с утилитой Intel Extreme Tuning Utility, что позволяет изменять с ее помощью турбо-множители, BCLK и некоторые другие параметры работы процессора.

Без сомнения, рассматриваемая плата является сегодня одной из наиболее интересных для разгона с чипсетом Intel Z77. При хорошем процессоре и с качественной системой охлаждения даже неподготовленный пользователь с минимальными усилиями сможет получить существенный прирост производительности. В нашем случае он составил около тридцати процентов по частоте, что очень неплохо.

Заключение

Материнская плата Gigabyte Z77X-UP5 TH получилась очень интересной, причем не только своим строгим и стильным дизайном. Для начала, у нее есть два порта новой шины Thunderbolt. Это, конечно, прогрессивно и современно, но реальное их использование сейчас находится под большим вопросом, особенно в случае стационарного компьютера на платформе Wintel. Со временем ситуация наверняка изменится, поскольку продвижением интерфейса занимаются как минимум две очень большие компании, однако сегодня это вряд ли может быть действительно востребовано на практике даже в продуктах высшего сегмента. Второй положительный момент, который хотелось бы отметить — возможность одновременного использования всех слотов расширения и периферийных портов. Для полноразмерных плат это может быть важно и позволит пользователям свободнее подходить к созданию собственной конфигурации. Кстати, сам набор слотов и портов тоже интересен: можно поставить три видеокарты, есть слот PCI, десять USB 3.0, четыре SATA 6 Гбит/с, mSATA и даже FireWire. Отдельно нужно отметить комплектацию качественным беспроводным контроллером с поддержкой 802.11n в двух диапазонах и Bluetooth в виде стандартной платы расширения.

Но больше всего плата привлечет внимание оверклокеров. Она имеет уникальную систему цифрового питания с возможностью тонкой настройки режимов ее работы. Вместе с другими технологиями Ultra Durable 5 это позволяет получить очень хорошие результаты разгона процессоров. А наличие контрольных точек для измерения напряжений может пригодиться для экстремальных режимов. Но даже если вы не профессионал в этой области, комплектные программы помогут буквально за несколько минут получить неплохую прибавку к частоте, если вам повезло с процессором.

К сожалению, все эти замечательные особенности сказались и на стоимости. Сегодня Gigabyte Z77X-UP5 TH — один из наиболее дорогих вариантов в своем сегменте, и шансов, что он будет востребован широким кругом пользователей, нет никаких. Но тому, кто не стеснен в средствах и хочет собрать мощный и многофункциональный компьютер с возможностью разгона, стоит обратить внимание на данный продукт.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0).

Эта модель на сайте производителя
