Gigabyte M55plus-S3G (HDA-кодек Realtek ALC883)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.15, -0.29Хорошо
Уровень шума, дБ (А): -80.8Хорошо
Динамический диапазон, дБ (А): 80.7Хорошо
Гармонические искажения, %: 0.0071Очень хорошо
Интермодуляционные искажения + шум, %: 0.080Хорошо
Взаимопроникновение каналов, дБ: -84.3Очень хорошо
Интермодуляции на 10 кГц, %: 0.026Хорошо

Общая оценка: Хорошо

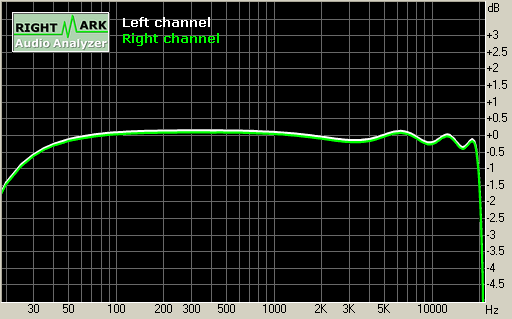

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-1.42, +0.15
От 40 Гц до 15 кГц, дБ-0.29, +0.15

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-79.9-79.7
Мощность RMS (A-взвеш.), дБ:-80.8-80.6
Пиковый уровень, дБ (FS):-63.5-63.5
Смещение DC, %:-0.00-0.00

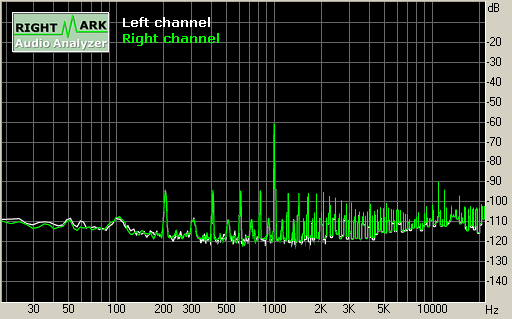

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+80.0+79.8
Динамич. диапазон (A-взвеш.), дБ:+80.8+80.7
Смещение DC, %:-0.00-0.00

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00730.0071
КНИ + шум, %:0.02070.0210
КНИ + шум (A-взвеш.), %:0.01860.0188

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.08380.0802
КИИ + шум (A-взвеш.), %:0.02660.0268

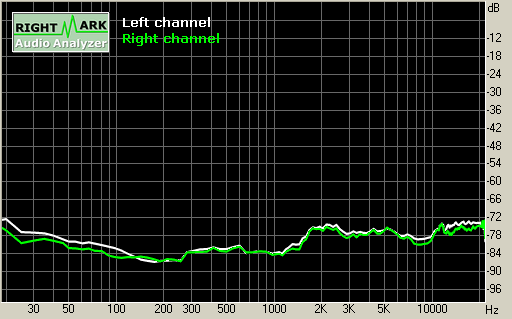

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-81-84
Проникновение на 1 кГц, дБ:-83-83
Проникновение на 10 кГц, дБ:-77-78

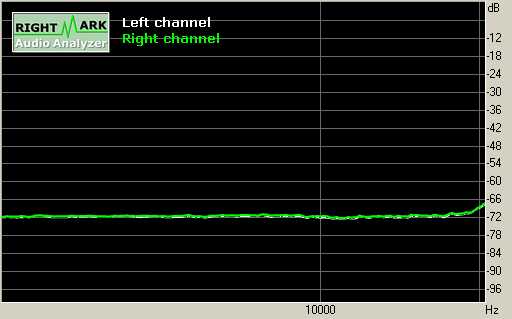

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.02610.0266
КИИ + шум на 10 кГц, %:0.02520.0265
КИИ + шум на 15 кГц, %:0.02670.0276

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
