Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек Realtek ALC889 на плате Gigabyte H55M-UD2H
Режим работы 16 бит, 48 кГц
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы - Line-In Terratec DMX 6fire
Версия RMAA 6.0.5

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Summary

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.03, -0.20
Очень хорошо
Уровень шума, дБ (А)
-93.5
Очень хорошо
Динамические диапазон, дБ (А)
93.4
Очень хорошо
Гармонические искажения, %
0.0069
Очень хорошо
Гармонические искажения + шум, дБ(A)
-79.9
Средне
Интермодуляционные искажения + шум, %
0.0088
Очень хорошо
Взаимопроникновение каналов, дБ
-92.5
Отлично
Интермодуляции на 10 кГц, %
0.0083
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.36, +0.03
От 40 Гц до 15 кГц, дБ
-0.20, +0.03

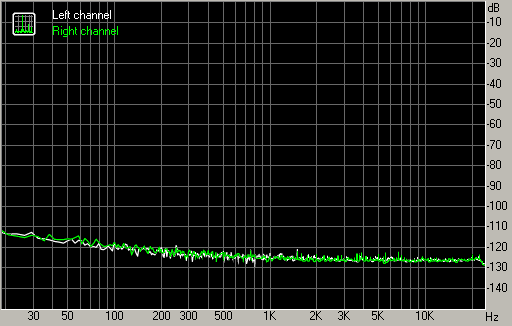

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-92.3
-92.4
Мощность RMS, дБ (A)
-93.4
-93.6
Пиковый уровень, дБ
-75.7
-75.8
Смещение DC, %
-0.0
-0.0

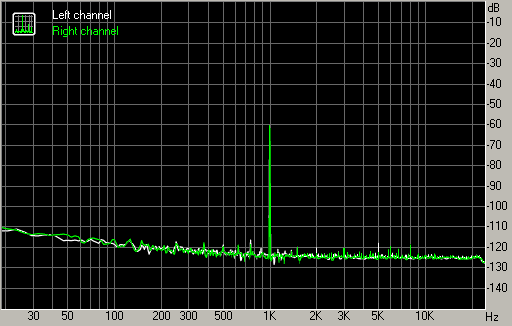

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+92.1
+92.3
Динамический диапазон, дБ (А)
+93.3
+93.5
Смещение DC, %
-0.00
-0.00

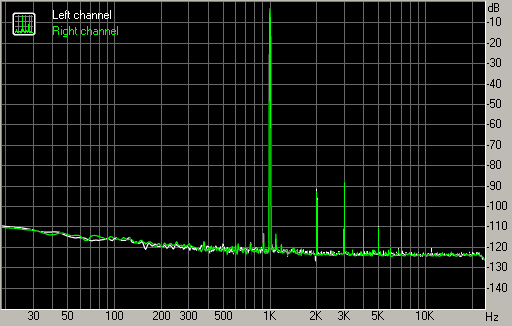

Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0071
+0.0067
Гармонические искажения + шум , %
+0.0087
+0.0083
Гармонические искажения + шум (A-взвеш.), %
+0.0104
+0.0099

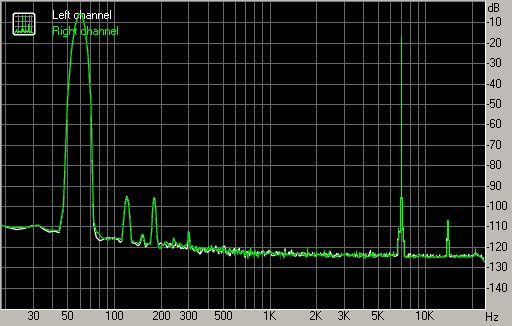

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0089
+0.0087
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0072
+0.0070

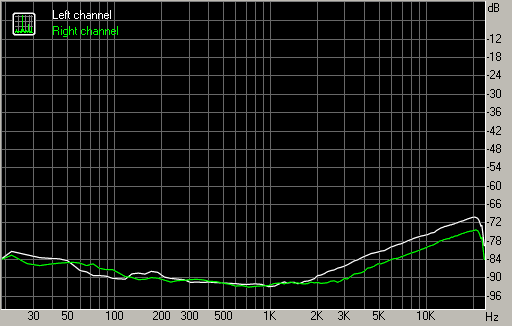

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-89
-87
Проникновение на 1000 Гц, дБ
-92
-91
Проникновение на 10000 Гц, дБ
-75
-79

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0095
0.0091
Интермодуляционные искажения + шум на 10000 Гц,
0.0080
0.0077
Интермодуляционные искажения + шум на 15000 Гц,
0.0079
0.0076





Дополнительно
