Материнская плата Gigabyte X99-SOC Champion


В ассортименте компании Gigabyte на сегодняшний день имеется 13 плат на базе чипсета Intel X99. В этой статье мы рассмотрим модель Gigabyte X99-SOC Champion, которая ориентирована на любителей экстремального разгона процессора и памяти.

Комплектация и упаковка

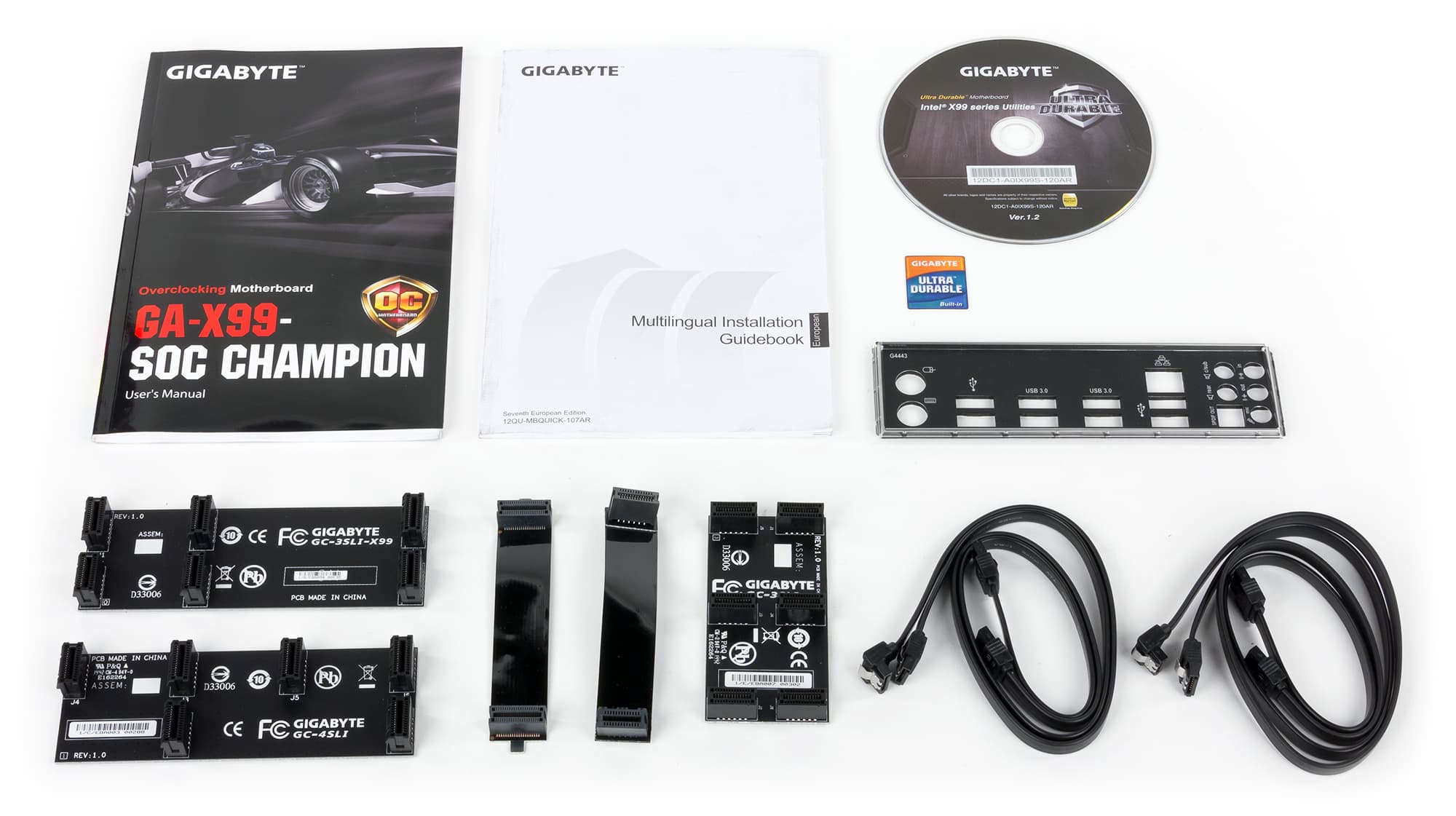

Несмотря на гордое название Champion, комплектация платы Gigabyte X99-SOC Champion достаточно скромная. Плата поставляется в небольшой коробке, на которой расписаны все ее достоинства.

Кроме самой платы, в коробке найдется инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостики SLI на две, три и четыре видеокарты, мостик AMD CrossFireX на две видеокарты и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы Gigabyte X99-SOC Champion приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell-E
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
4 × DDR4 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218-V
Слоты расширения
2 × слота PCI Express 3.0 x16 (режим работы x16/x8)
2 × слота PCI Express 3.0 x16 (режим работы x8)
3 × PCI Express 2.0 x1
1 × M.2 (4×PCIe 2.0, ключ M)
SATA-разъемы
10 × SATA 6 Гбит/с (чипсет)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от чипсета)
USB-порты
6 × USB 3.0
8 × USB 2.0
Разъемы на задней панели
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
2 × PS/2
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
6-контактный разъем питания PCIe (дополнительный)
10 × SATA 6 Гбит/с
1 × SATA Express
5 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем для подключения Thunderbolt-карты
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×264 мм)
Средняя цена T-11899237
Розничные предложения L-11899237-10

Форм-фактор

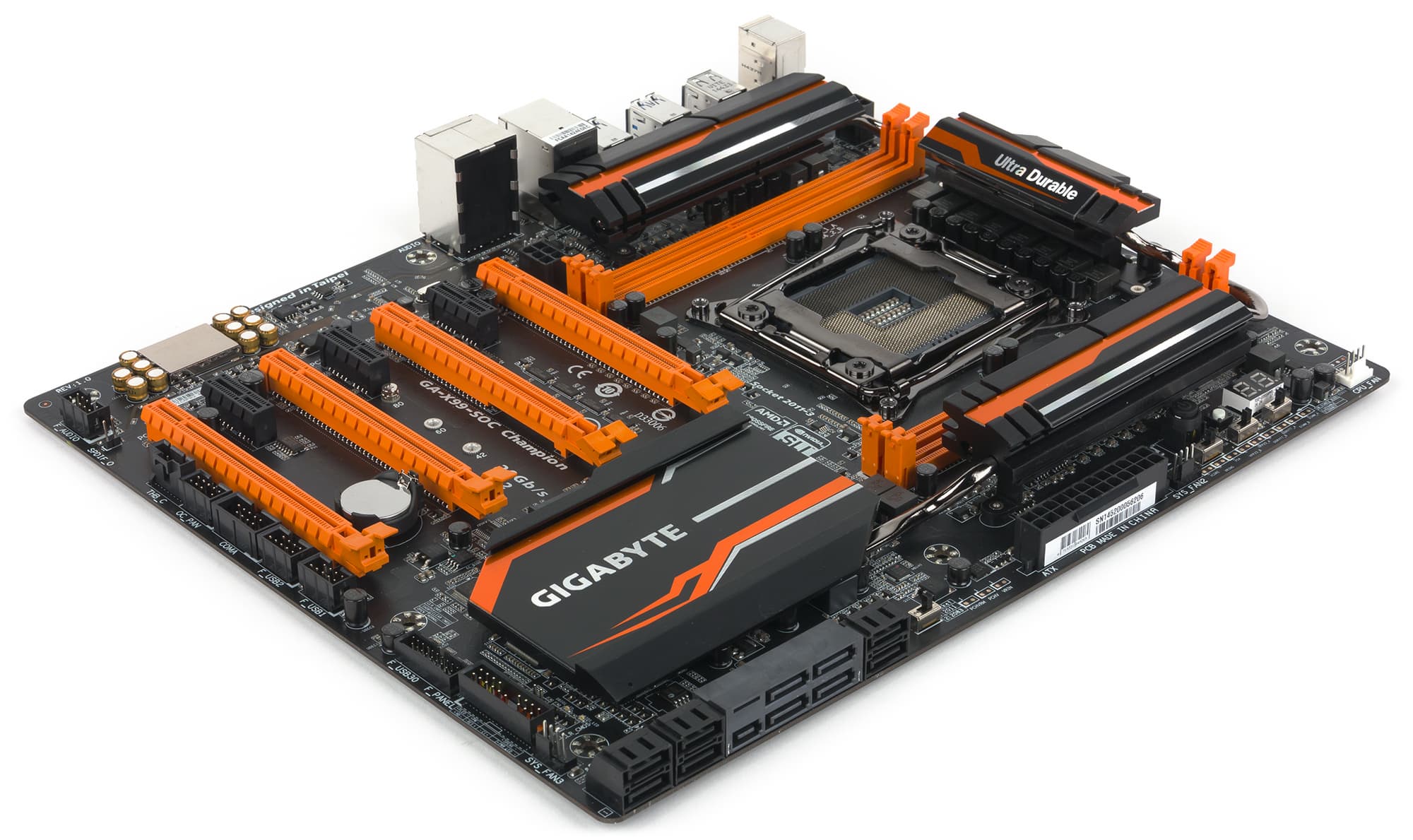

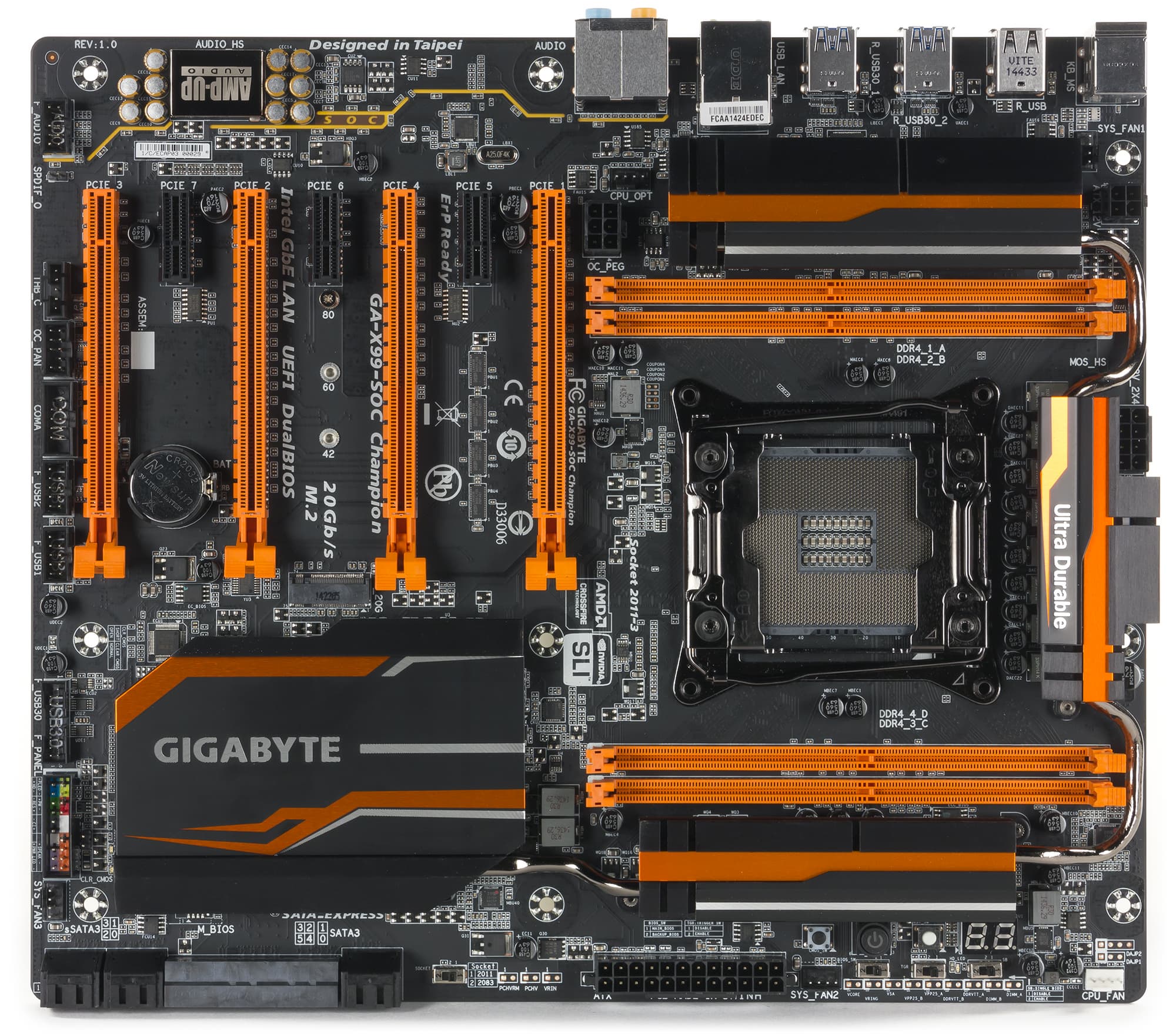

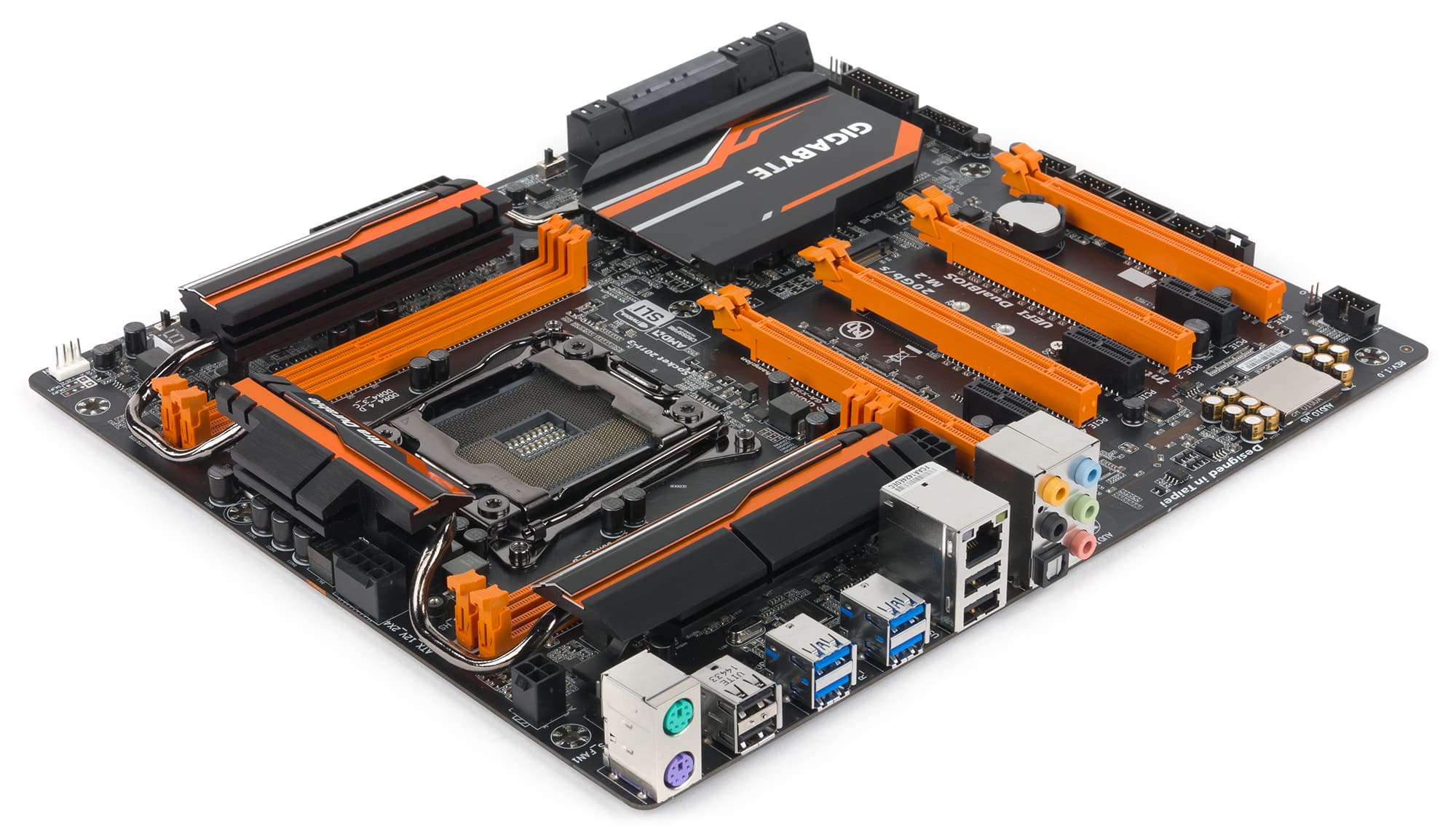

Плата Gigabyte X99-SOC Champion выполнена в форм-факторе ATX (305×264 мм), а для ее монтажа предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

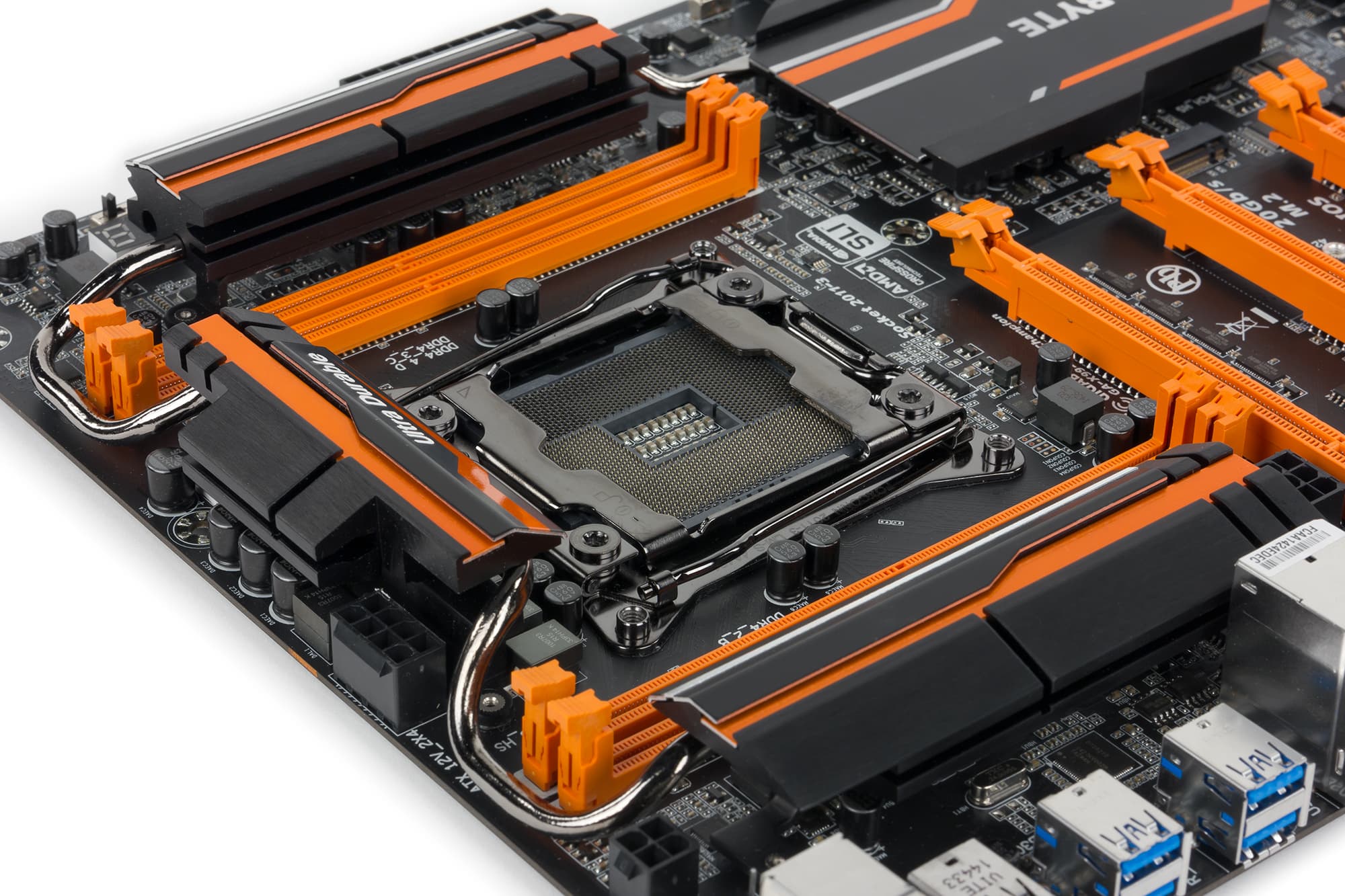

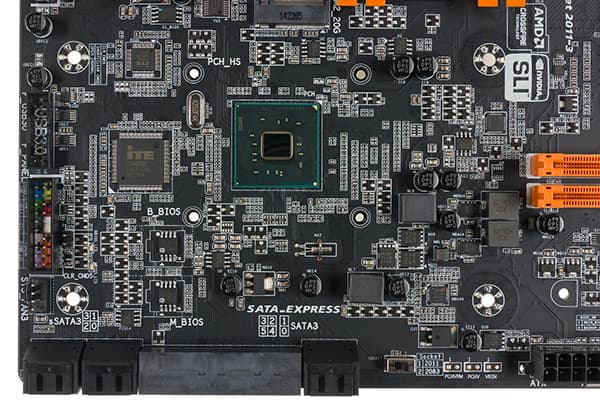

Плата Gigabyte X99-SOC Champion основана на топовом чипсете Intel Х99 и поддерживает только процессоры c кодовым наименованием Haswell-E с разъемом LGA2011-v3.

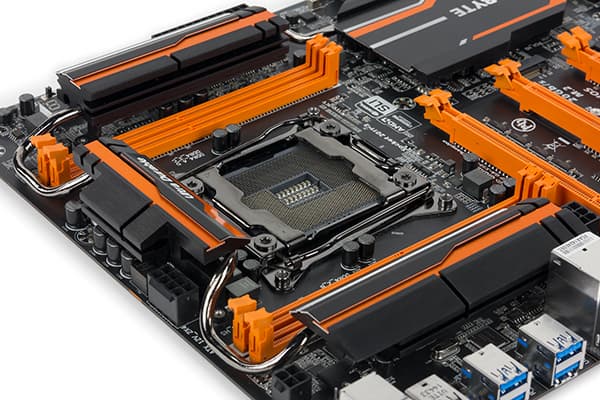

Причем, как утверждает производитель, в процессорном разъеме используется золотое покрытие на контактах. Но и это не все. Процессорный разъем на плате Gigabyte X99-SOC Champion, хотя и называется LGA2011-v3, не совсем обычный. Напомним, что в свое время, компания Asus создала разъем OC Socket, который используется на всех платах Asus с чипсетом Intel X99. В этом разъеме больше контактов в сравнении с обычным LGA2011-v3 и задействуются контакты процессора, зарезервированные для служебных целей. Все это позволяло подводить к процессору дополнительные линии питания от FIVR и тем самым повысить стабильность напряжения питания процессора и исключить его проседание при высокой нагрузке.

В принципе, на плате Gigabyte X99-SOC Champion реализовано все то же самое. Вместо 2011 контактов в разъеме реализовано 2083 контакта, и, соответственно, задействуются зарезервированные для служебных целей контакты процессора, что позволяет повысить стабильность напряжения питания процессора. То есть мы не утверждаем, что на плате Gigabyte X99-SOC Champion реализовано все точно так же, как и на платах Asus, но идея та же самая.

Поскольку плата Gigabyte X99-SOC Champion ориентирована на разгон, наличие такого нестандартного разъема будет отнюдь не лишним.

Память

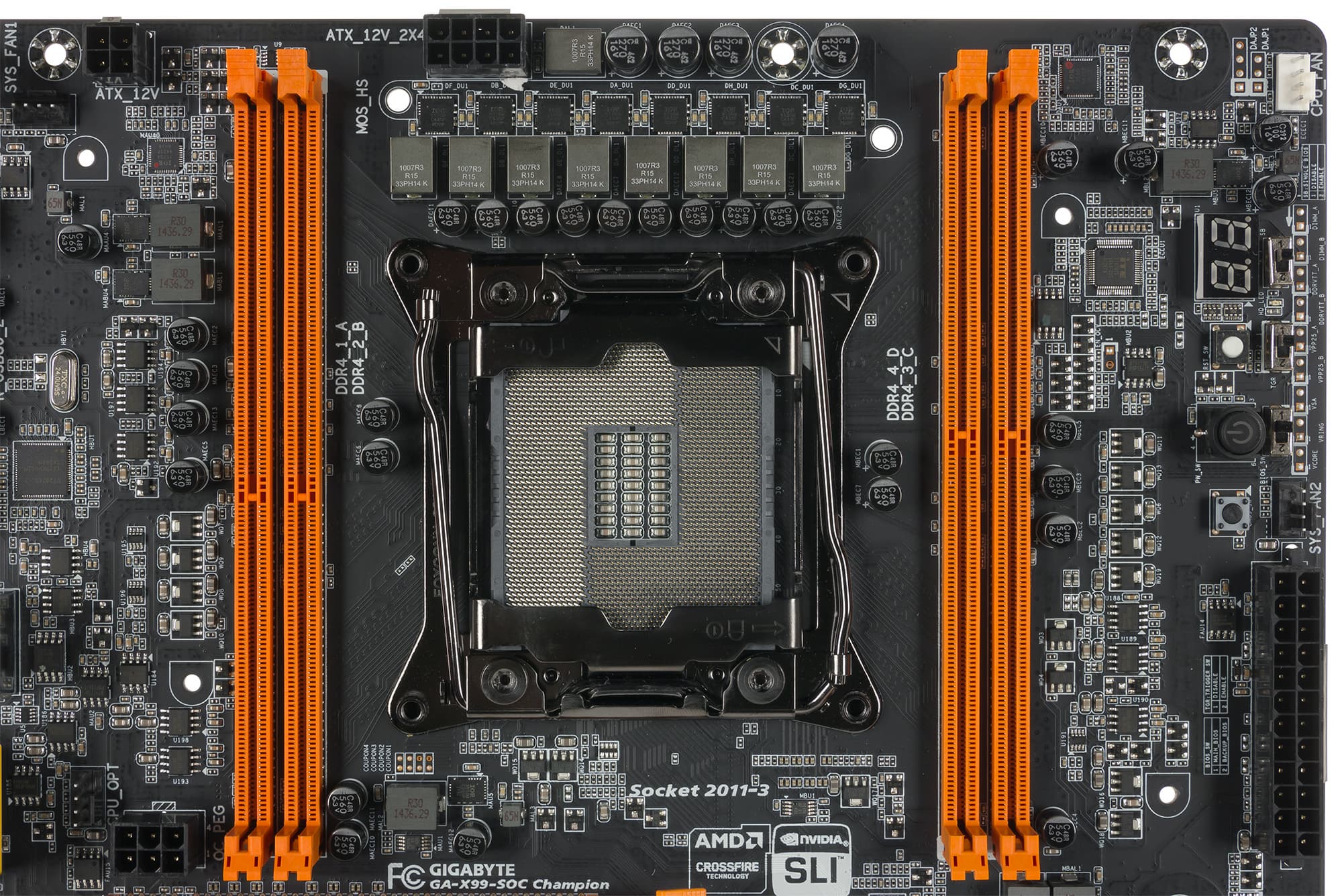

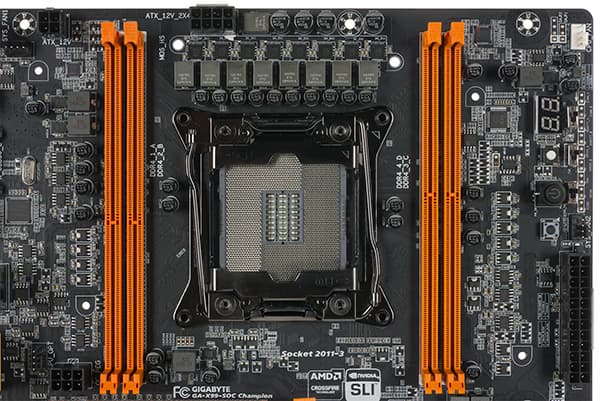

Для установки модулей памяти на плате Gigabyte X99-SOC Champion предусмотрено четыре DIMM-слота, что позволяет устанавливать по одному DDR4-модулю на каждый из четырех каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Отметим также, что плата поддерживает память с XMP-профилями.

Ну и точно также, как в процессорном разъеме, контакты в DIMM-слотах памяти имеют золотое напыление.

Казалось бы, почему на плате реализовано только четыре, а не восемь (как обычно) слотов памяти? Ответ прост. Поскольку плата ориентирована на разгон (в том числе, и памяти), используется схема одного слота на канал памяти. Просто в этом случае проще производить разгон.

Слоты расширения

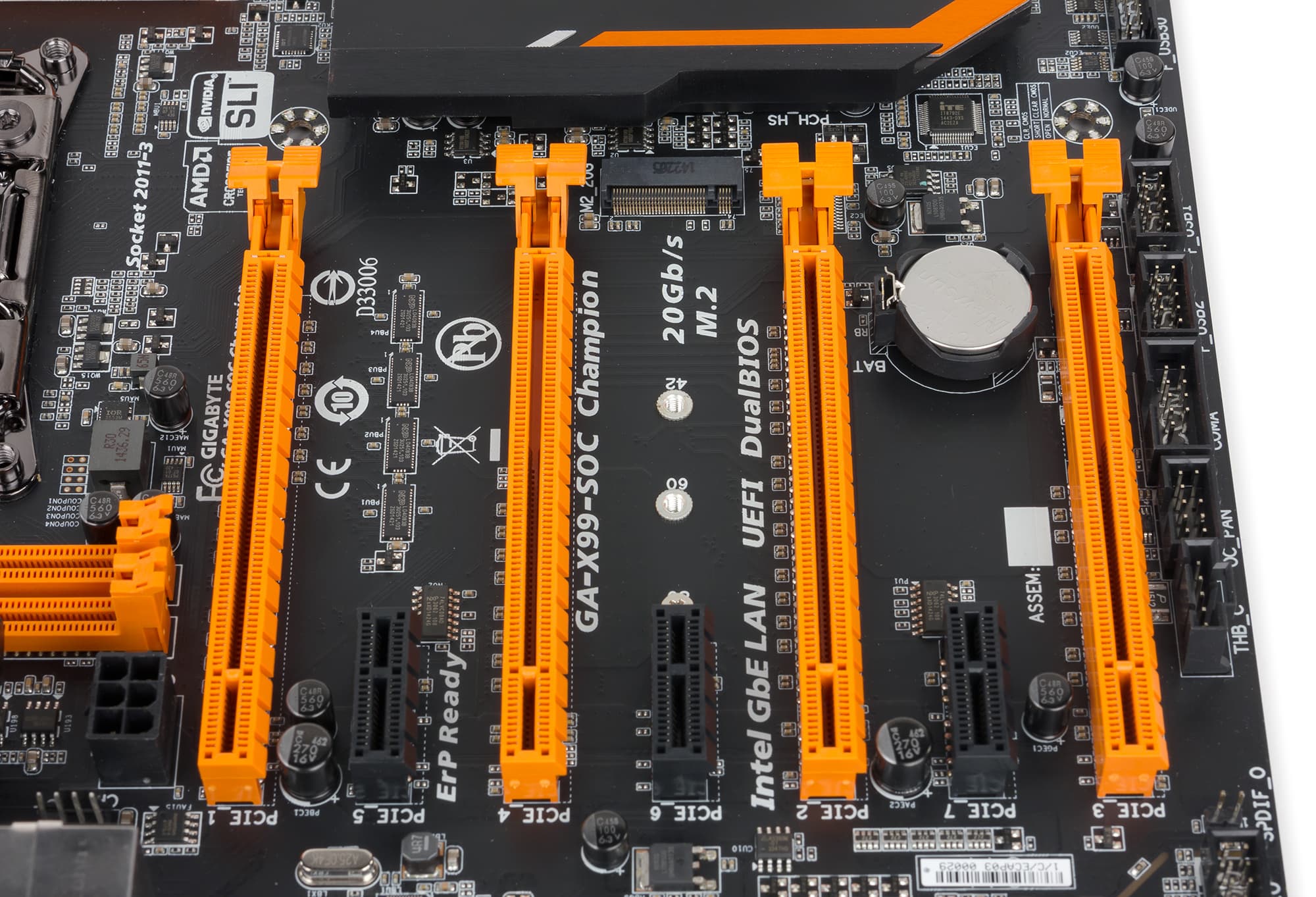

Для установки видеокарт или плат расширения на материнской плате Gigabyte X99-SOC Champion имеется четыре слота стандарта PCI Express 3.0 с форм-фактором PCI Express x16, три слота PCI Express 2.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280. Разъем M.2 поддерживает только устройства PCI Express 2.0 с ключом M и реализован на базе четырех портов PCI Express 2.0 (пропускная способность 20 GT/s). Отметим, что большинство существующих на платах разъемов M.2 реализованы на базе только двух портов PCI Express 2.0 и имеют пропускную способность в два раза ниже — 10 GT/s (миллиардов пересылок в секунду). Но, справедливости ради, отметим, что на некоторых платах с чипсетом Intel X99 имеются разъемы М.2 нового поколения, которые реализованы на базе четырех портов PCI Express 3.0. Эти разъемы обеспечивают пропускную способность 32 GT/s.

Три слота PCI Express 2.0 x1 реализованы с использованием трех чипсетных портов PCI Express 2.0. А вот режимы работы слотов стандарта PCI Express 3.0 с форм-фактором PCI Express x16 зависят от того, какой процессор устанавливается на плате.

Напомним, что на сегодняшний момент имеется три модели процессора семейства Haswell-E: Intel Core i7-5960X, Core i7-5930K и Core i7-5820K. Первые две модели ( Core i7-5960X и Core i7-5930K) имеют встроенный контроллер на 40 портов (линий) PCI Express 3.0, а вот в процессоре Core i7-5820K контроллер имеет только 28 портов PCI Express 3.0. Соответственно, режимы работы слотов с форм-фактором PCI Express 3.0 x16 зависят от того, сколько портов PCI Express 3.0 в процессоре.

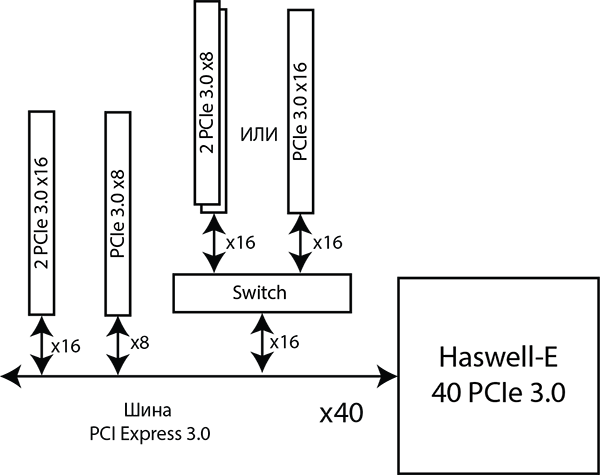

Если считать от разъема процессора, то первый слот стандарта PCI Express 3.0 (PCIe 3.0 x16_1) работает в режиме x16 или x8. Второй слот (PCIe 3.0 x16_2), который по счету будет третьим слотом от процессорного разъема, также переключаемый и работает в режимах x16 или x8. А вот третий (PCIe 3.0 x8_3) слот, который по счету будет вторым от процессорного разъема, а также четвертый слот PCIe 3.0 x8_4 работают в режимах x8 или x4.

Тут важно подчеркнуть, что четвертый слот PCIe 3.0 x8_4 разделяем с первым слотом PCIe 3.0 x16_1. И когда задействуется четвертый слот PCIe 3.0 x8_4, то первый слот переходит в режим работы x8. То есть на первый и четвертый слот в совокупности приходится 16 портов PCI Express 3.0.

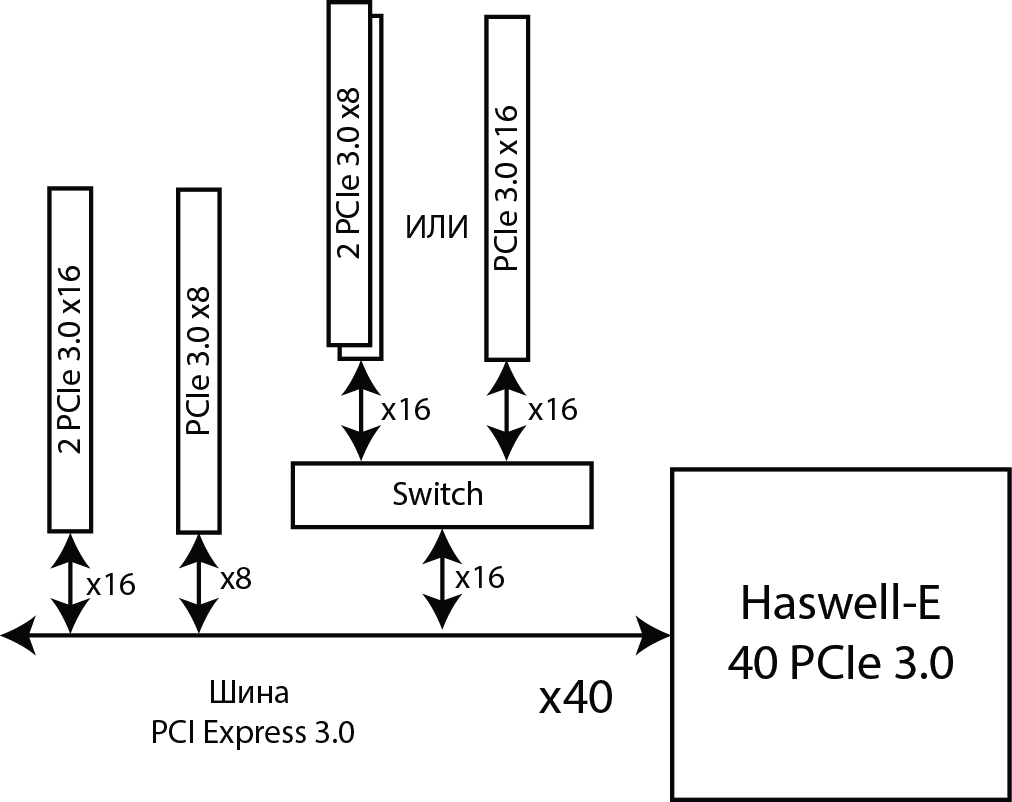

Таким образом, если на плате установлен процессор Haswell-E с 40 портами PCI Express 3.0, то на первый и четвертый слот в совокупности приходится 16 портов PCI Express 3.0, второй слот PCIe 3.0 x16_2 работает в режиме x16, а третий слот PCIe 3.0 x8_3 — в режиме x8.

Если же на плату устанавливается процессор с 28 портами PCI Express 3.0, то режим работы слотов меняется. В этом случае второй слот PCIe 3.0 x16_2 будет работать в режиме x8, а четвертый слот а третий слот PCIe 3.0 x8_3 — в режиме x4. Ну а на первый PCIe 3.0 x16_1 и четвертый PCIe 3.0 x8_4 слот в совокупности опять приходится 16 портов PCI Express 3.0.

Естественно, плата Gigabyte X99-SOC Champion поддерживается технологии Nvidia SLI и AMD CrossFireX. Причем можно устанавливать до четырех видеокарт.

Отметим, что подобная схема работы (и даже такой странной нумерации) слотов с форм-фактором PCI Express x16 используется и на других платах Gigabyte с чипсетом Intel X99. В частности на плате Gigabyte X99-Gaming G1 WIFI схема абсолютно такая же.

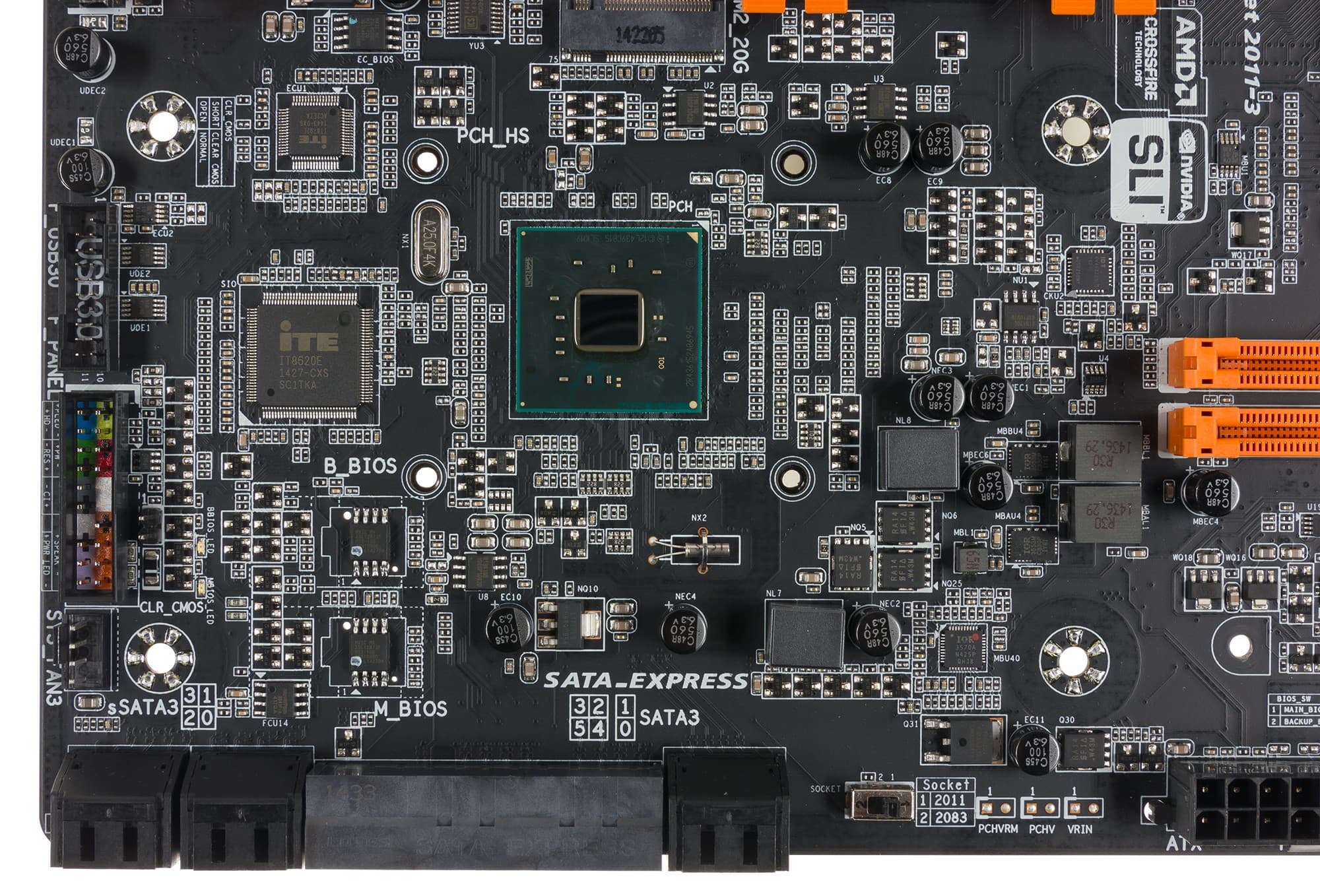

SATA-порты, разъем SATA Express

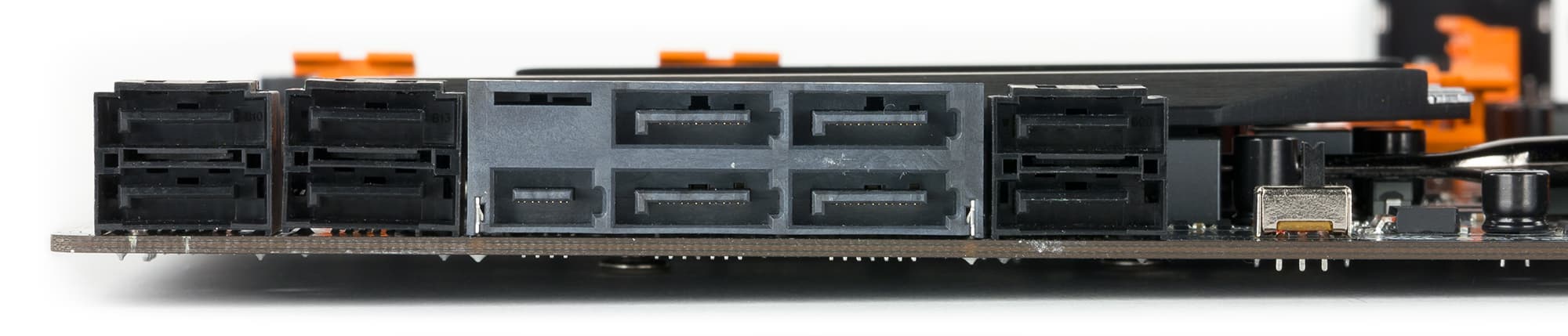

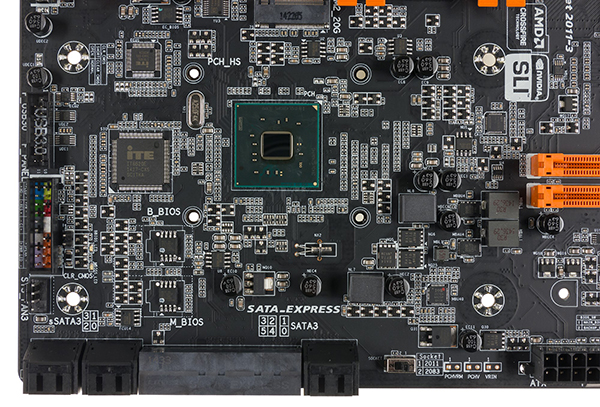

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express. Восемь отдельных портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Еще два порта SATA 6 Гбит/с, входящие в состав разъема SATA Express, так же реализованы на базе интегрированного в чипсет контроллера (естественно, что эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Шесть из десяти портов SATA 6 Гбит/с, реализованные на базе чипсета, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (это особенность чипсета Intel X99).

Отметим, что в разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два чипсетных порта PСI Express 2.0.

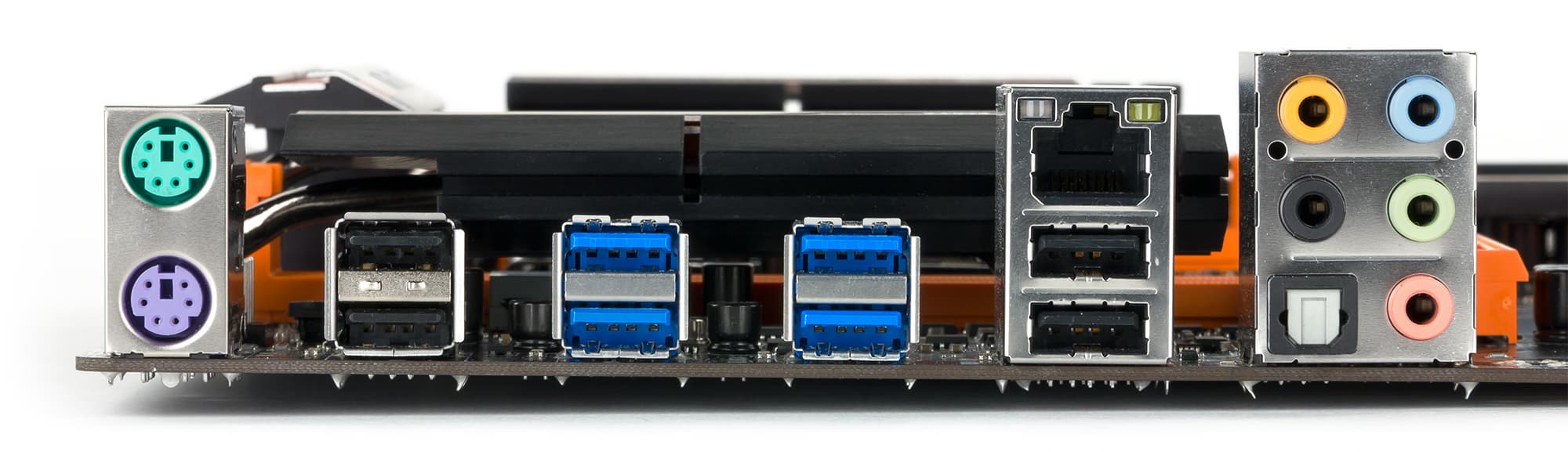

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и восемь портов USB 2.0. Отметим, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Тем не менее, на плате Gigabyte X99-SOC Champion для реализации портов USB 3.0 применяется дополнительный USB-хаб.

Два порта USB 3.0 реализованы на базе интегрированного в чипсет контроллера (эти порты подключаются через разъем на плате). Восемь портов USB 2.0 также реализованы на базе интегрированного в чипсет контроллера. Причем четыре порта USB 2.0 выведено на заднюю панель платы, а для подключения остальных портов на плате предусмотрено два разъема (по два порта на разъем).

Ну а оставшиеся четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе USB-хаба Renesas uPD720210, который подключен к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0. Таким образом, для реализации всех шести портов USB 3.0 на плате задействуется только три чипсетных портов USB 3.0.

Казалось бы, а зачем использовать дополнительный USB-xaб, если шесть портов USB 3.0 можно реализовать на уровне чипсета? Ответ на этот вопрос кроется в ограничении количества высокоскоростных портов чипсета Intel X99, которое мы рассмотрим далее.

Сетевой интерфейс

Для подключения к сети на плате Gigabyte X99-SOC Champion реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения один чипсетный порт PCI Express 2.0.

Как это работает

Если на плате Gigabyte X99-SOC Champion посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel X99, то получится следующая картина. На три слота PCI Express 2.0 x1 требуется три порта PCI Express 2.0. Еще один порт PCI Express 2.0 задействует сетевой контроллера Intel I218-V. На разъем М.2 требуется еще четыре порта PCI Express 2.0. Ну и разъем SATA Express — это еще два порта PCI Express 2.0. В результате получаем, что всего требуется 10 портов PCI Express 2.0. Но в чипсете Intel X99 общее количество портов PCI Express 2.0 не может превышать восьми.

Проблема нехватки портов PCI Express 2.0 решается в данном случае очень просто. Дело в том, что разъем M.2 (4×PCIe 2.0) и разъем SATA Express выполнены разделяемыми друг с другом. То есть если используется разъем SATA Express, то разъем M.2 будет недоступен и наоборот. Правда, нужно заметить, что если используется разъем М.2, то разъемы SATA 6 Гбит/с, входящие в состав разъема SATA Express, будут доступны для использования. Таким образом, на разъемы M.2 и SATA Express в совокупности приходится лишь четыре порта PCI Express 2.0.

Ну а с учетом этого, всего потребуется уже не десять, а только восемь портов PCI Express 2.0, то есть ровно столько, сколько имеется в наличии и чипсета Intel X99.

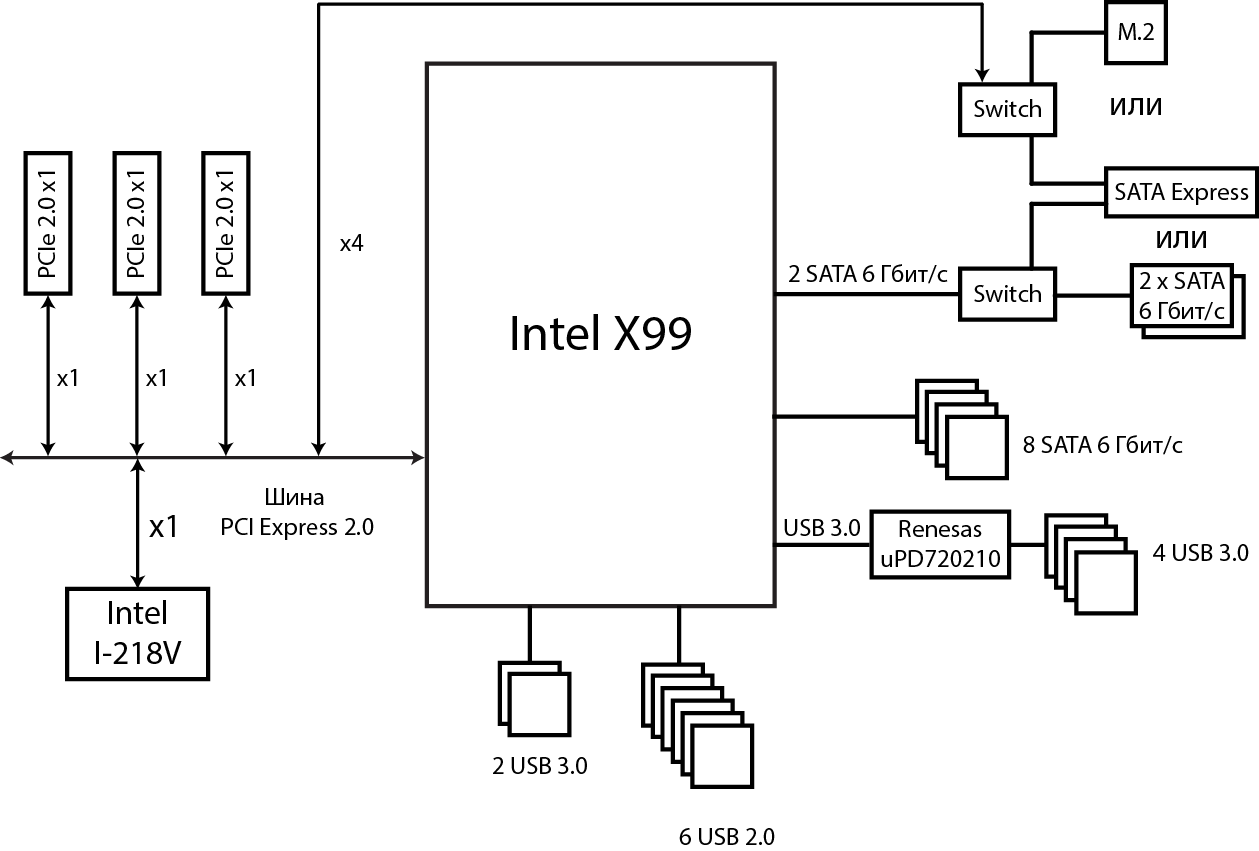

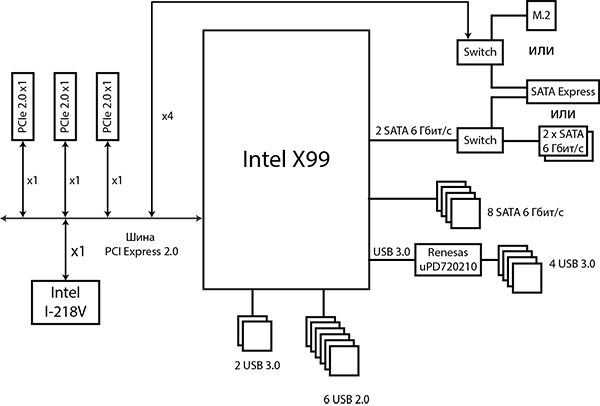

Схема подключения подключения контроллеров и слотов к чипсету Intel X99 показана на рисунке.

Напомним, что наличие только восьми портов PCI Express 2.0 — это не единственное ограничение чипсета Intel X99. Всего в чипсете может быть не более 22 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA 6 Гбит/с, USB 3.0) и при этом не более десяти портов SATA 6 Гбит/с, не более шести портов USB 3.0 и не более восьми портов PCI Express 2.0.

Ну а теперь, давайте посмотрим, как выполняется правило 22 высокоскоростных портов на плате Gigabyte X99-SOC Champion. В принципе, здесь все максимально просто и не требуется переконфигурирования портов по технологии Flexible I/O. На плате сведено к минимуму количество портов USB 3.0 (всего три). Именно за счет этого и выполняется ограничение по количеству высокоскоротных портов без необходимости их переконфигурирования. При том, что количество портов USB 3.0 минимально, на плате реализовано десять чипсетных портов SATA 6 Гбит/с и восемь портов PCI Express 2.0. То есть в совокупности получаем менее 22 скоростных портов. Тем не менее, как мы уже отмечали, разъемы M.2 и SATA Express разделяемы друг с другом.

В данном случае возможны следующие варианты:

  • используются порты SATA 6 Гбит/с, входящие в состав разъема SATA Express;
  • используется разъем SATA Express и к нему подключается SATA-устройство;
  • используется разъем SATA Express и к нему подключается PCIe-устройство;
  • используется разъем M.2 и к нему подключается PCIe-устройство.

В первом случае (используются порты SATA 6 Гбит/с, входящие в состав разъема SATA Express) разъем M.2 остается доступным. В результате получаем три чипсетных портов USB 3.0, десять чипсетных портов SATA 6 Гбит/с и восемь портов PCI Express 2.0, то есть в сумме 21 высокоскоростной порт.

Второй случай аналогичен первому, соответственно, получаем в сумме 21 высокоскоростной порт.

В третьем случае блокируется разъем M.2, а также два порта SATA 6 Гбит/с , входящие в разъем SATA Express. В результате получаем три чипсетных порта USB 3.0, восемь чипсетных портов SATA 6 Гбит/с и шесть портов PCI Express 2.0, то есть в сумме 17 высокоскоростных порта.

В четвертом случае недоступным будет разъем SATA Express, но доступны будут два порта SATA 6 Гбит/с, входящих в состав этого разъема. Собственно, этот случай аналогичен первому, то есть в сумме получаем 21 высокоскоростной порт.

Дополнительные особенности

Как уже отмечалось, плата Gigabyte X99-SOC Champion ориентирована на разгон и, соответственно, на ней есть масса дополнительных «фишек», специфичных именно для таких плат.

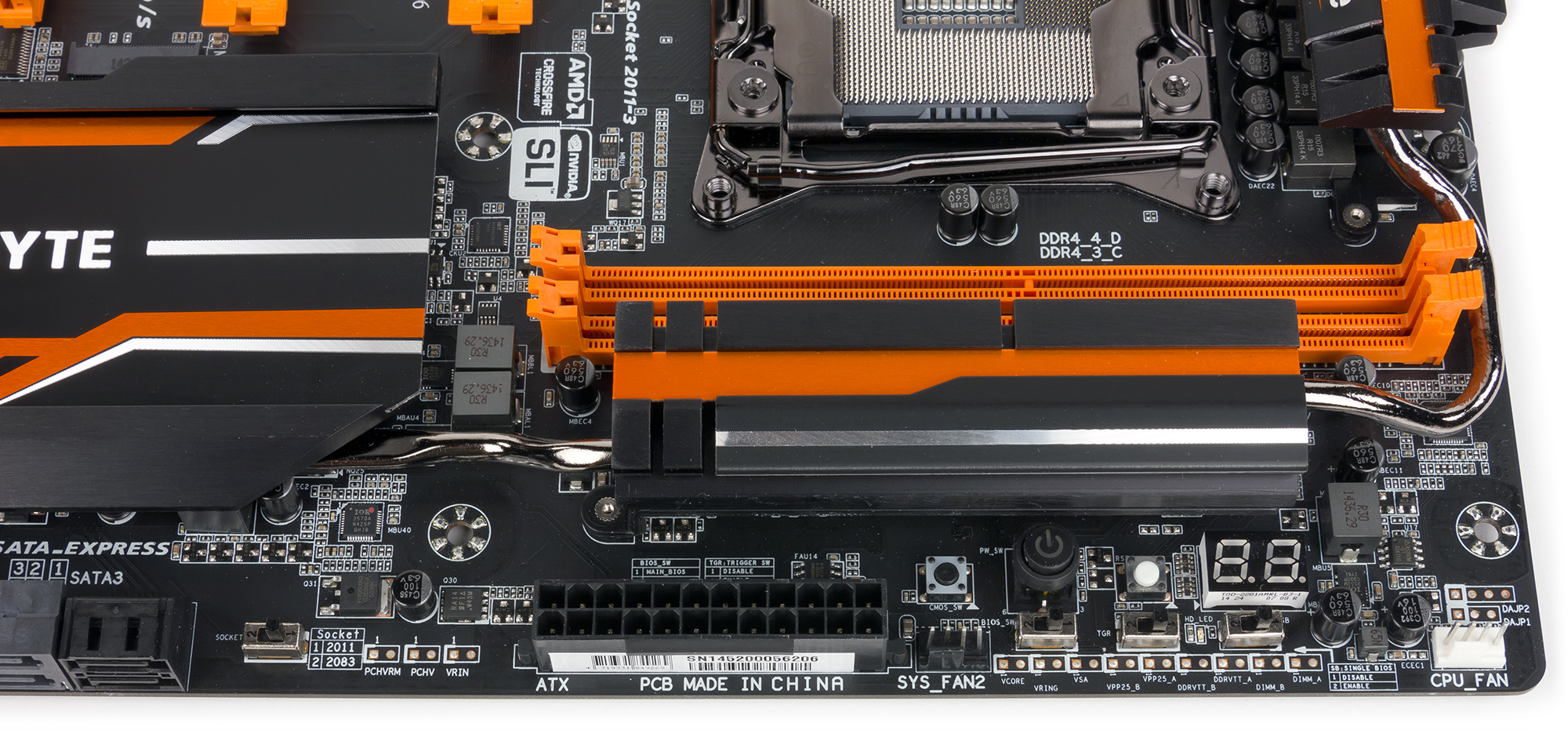

Начнем с того, что на плате имеются кнопки включения питания, перезагрузки и ClearCMOS для сброса настроек BIOS, что очень удобно, когда плата устанавливается не в корпус ПК, а в открытый стенд.

Также имеется и традиционный для топовых решений индикатор POST кодов.

Далее, необходимо упомянуть наличие переключателей управления и BIOS. На плате Gigabyte X99-SOC Champion имеется две микросхемы BIOS и переключатель BIOS_SW позволяет выбрать конкретную микросхему для загрузки (Main BIOS или BackUp BIOS). Кроме того, имеется и переключатель SB, позволяющий устанавливать режим использования двух микросхем BIOS (Dual BIOS) или режим использования только одной микросхемы (Single BIOS).

Следующая особенность платы —это наличие контактных площадок для измерения напряжений, что используется при разгоне системы.

Есть и еще два специфических для оверклокерских плат переключателя. Это OC Trigger (TGR) и CPU Mode.

Переключатель OC Trigger (его также называют LN2) используется для того, чтобы иметь возможность заставить работать процессор на минимально возможной частоте. Этот режим используется, к примеру, для загрузки операционной системы. Ну а далее, с помощью переключателя OC Trigger можно перевести процессор в нормальный (разгонный) режим работы.

Как говорится в описании, переключатель CPU Mode позволяет переключаться между обычным режимом работы процессора и режимом разгона. Собственно, более невнятного пояснения придумать сложно. Но, судя по надписи рядом с этим переключателем, речь идет о том, что он позволяет переключаться между обычным режимом работы процессорного разъема, когда используется лишь 2011 контактов, и режимом использования 2083 контактов.

Ну и последнее, о чем стоит упомянуть, это наличие двух разъемов PS/2. Наличие такого разъема типично для плат, ориентированных на разгон, однако, наличие сразу двух разъемов — это большая редкость.

Система питания

Как и большинство плат, модель Gigabyte X99-SOC Champion имеет 24-контактный и 8-контактный разъемы для подключения блока питания. В дополнение к этому имеется еще и 4-контактный разъем питания (ATX_12V). НУ и кроме того, имеется и дополнительный 6-контактный разъем питания PCIe Power Connector, который используется в том случае, если на плату устанавливается несколько мощных видеокарт.

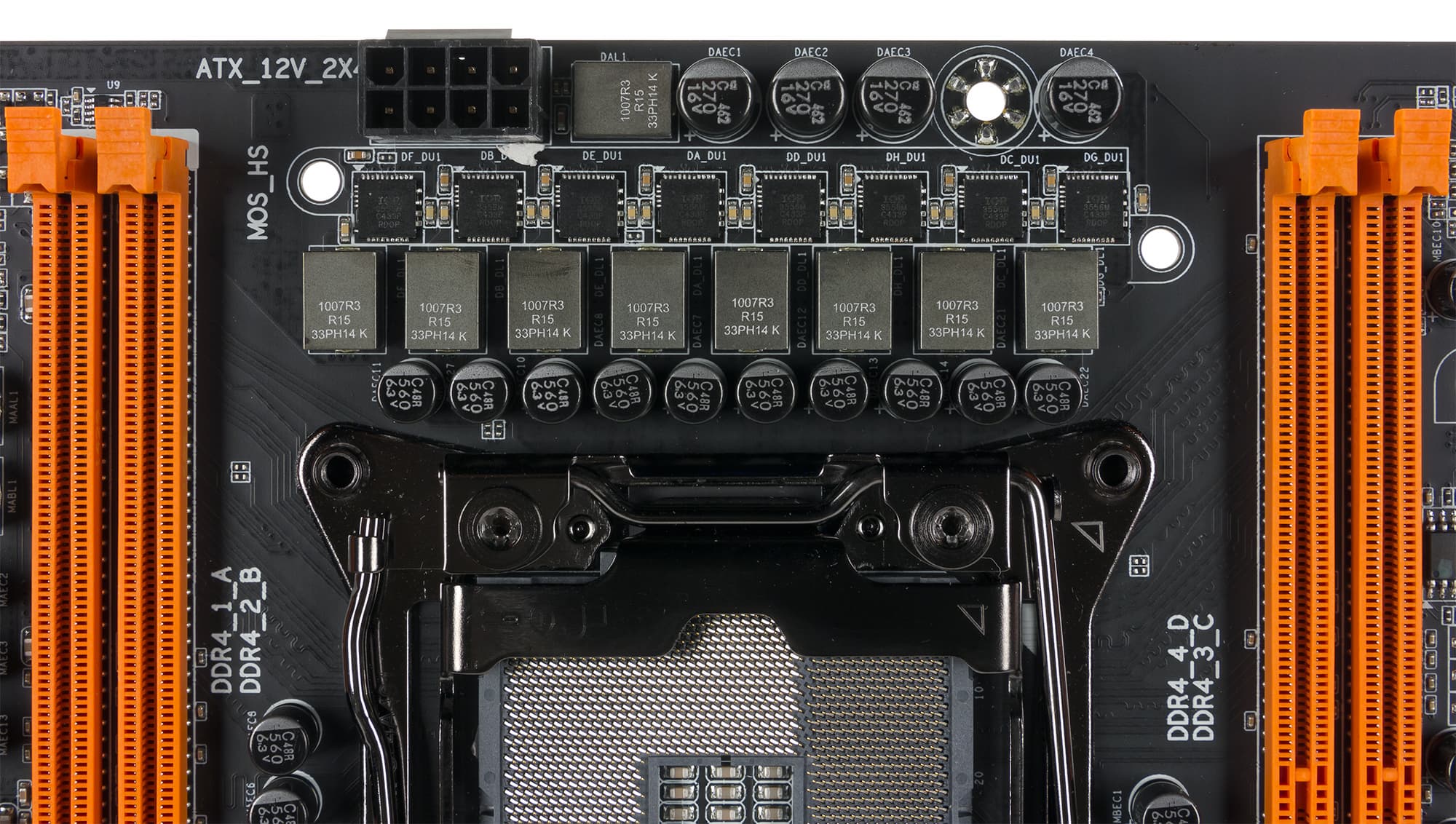

Регулятор напряжения питания процессора на плате является 8-канальным и основан на 8-фазном PWM-контроллере International Rectifier IR3580, а сами каналы питания построены на DrMOS чипах International Rectifier IR3556, которые объединяют в себе по два MOSFET-транзистора и управляющий MOSFET-драйвер.

Система охлаждения

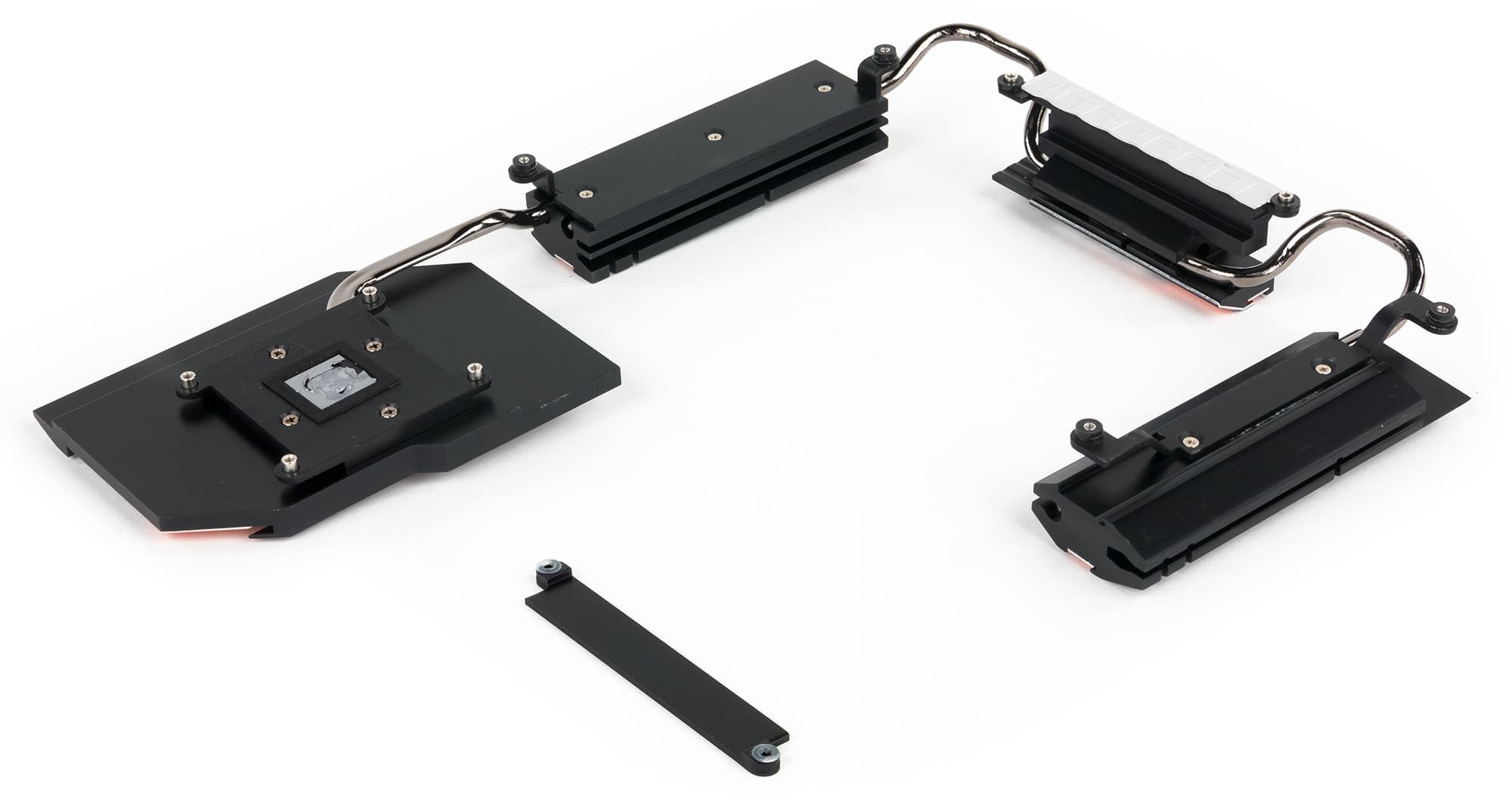

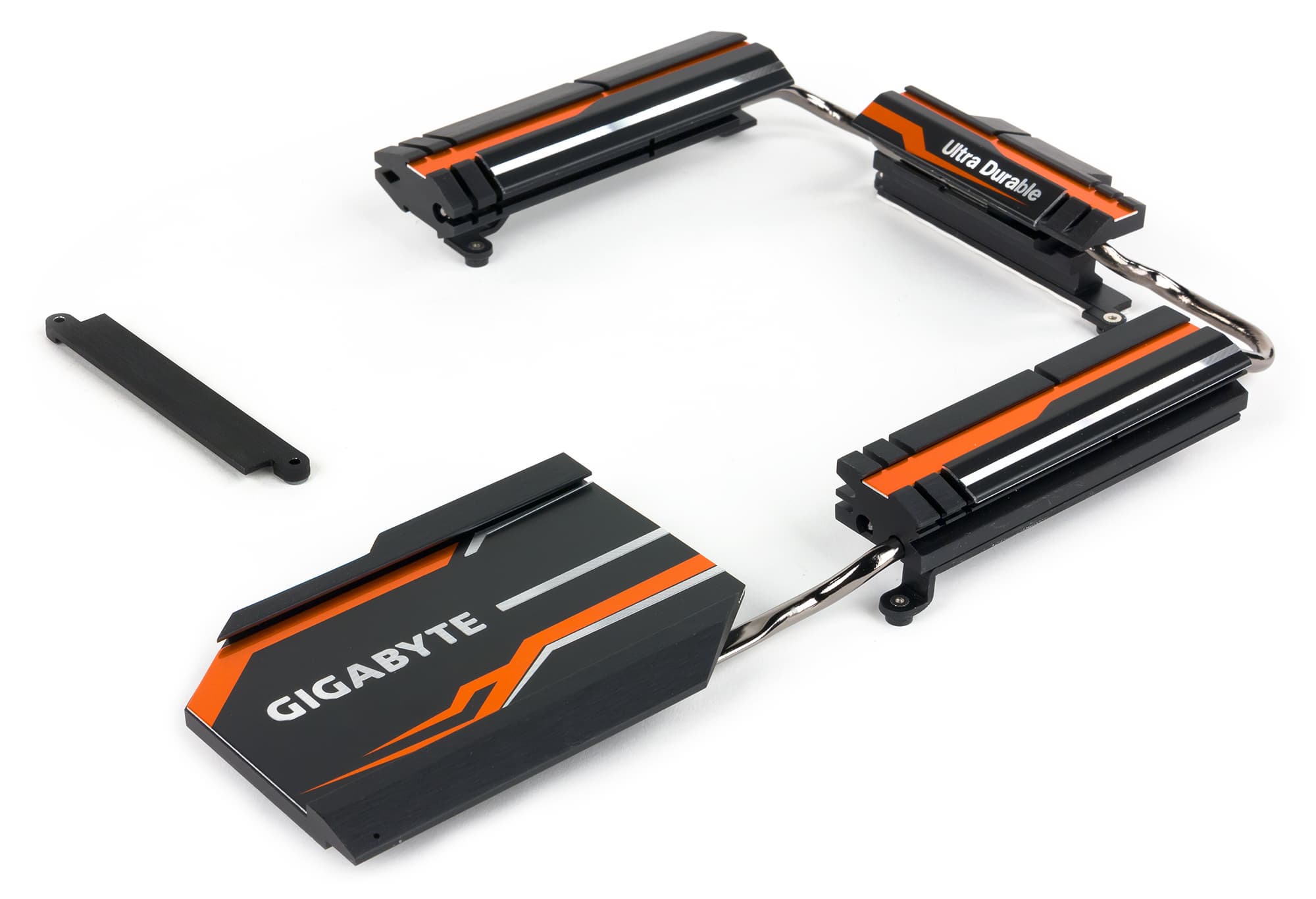

Система охлаждения платы Gigabyte X99-SOC Champion представляет собой один составной радиатор, состоящий из четырех частей, связанных друг с другом тепловыми трубками. Один радиатор закрывает DrMOS-чипы регулятора напряжения питания процессора. Еще один радиатор закрывает сам чипсет, ну а оставшиеся два радиатора используются просто как дополнение к первым двум для повышения эффективности теплоотвода.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и три четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.

Аудиоподсистема

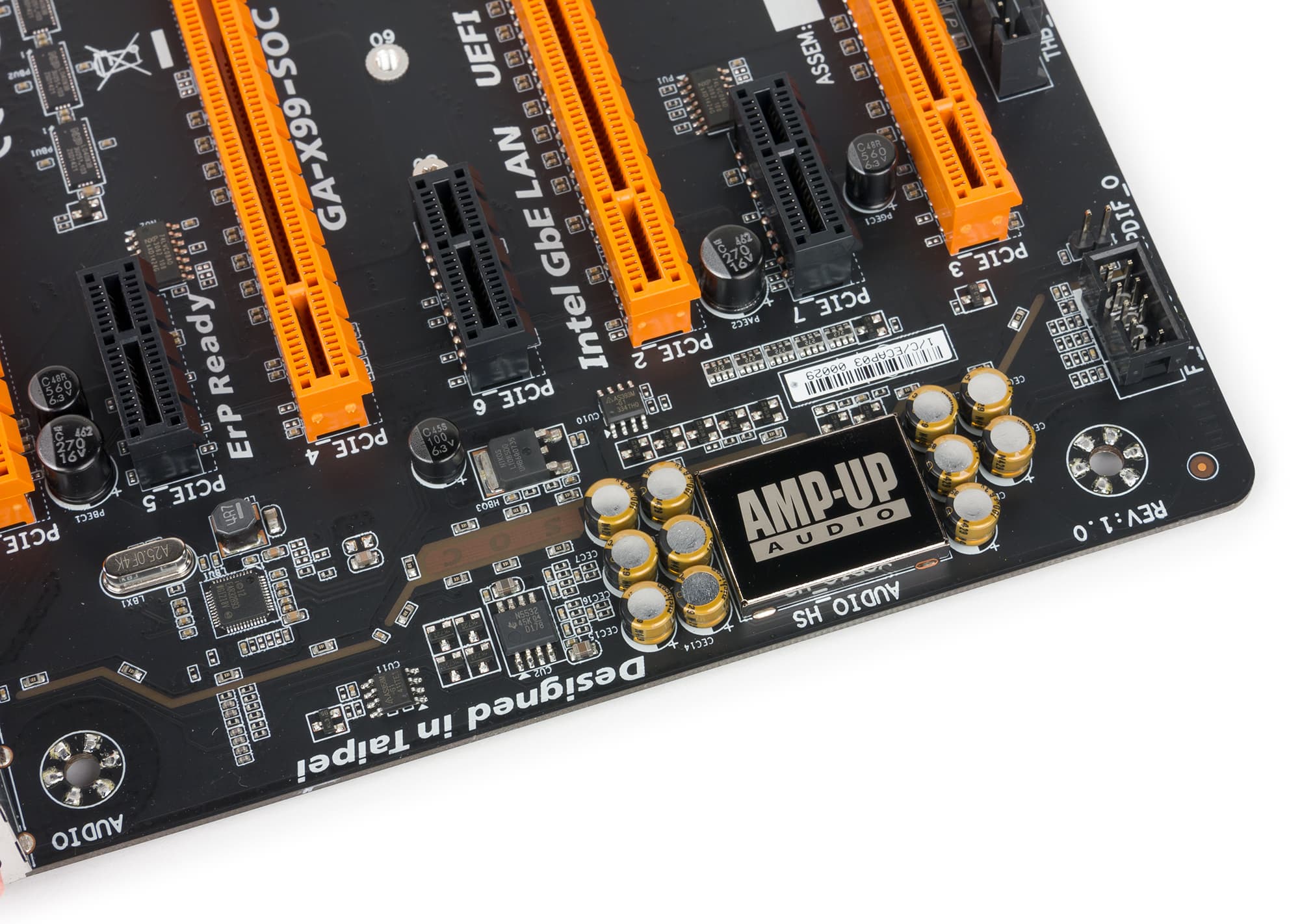

На плате Gigabyte X99-SOC Champion аудиоподсистема основана на аудиокодеке Raeltek ALC1150. Чтобы предотвратить возникновение электрических шумов все элементы аудиоподсистемы изолированы на уровне слоев PCB (располагаются отдельно) от прочих компонентов платы. Область на PCB, где расположены элементы аудиоподсистемы, обозначена контуром с LED-подсветкой, которая загорается, когда подается питание на плату.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Gigabyte X99-SOC Champion получил оценку «Хорошо». Причем, как мы ни старались, получить результат тестирования лучше нам так и не удалось. В принципе, несмотря на оценку «Хорошо», результат, мягко говоря, так себе.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,04, −0,15
Очень хорошо
Уровень шума, дБ (А)
−70,3
Посредственно
Динамический диапазон, дБ (А)
71,2
Посредственно
Гармонические искажения, %
0,0063
Очень хорошо
Гармонические искажения + шум, дБ (A)
−70,7
Посредственно
Интермодуляционные искажения + шум, %
0,072
Хорошо
Взаимопроникновение каналов, дБ
−66,5
Хорошо
Интермодуляции на 10 кГц, %
0,078
Хорошо
Общая оценка
Хорошо

UEFI BIOS и фирменные утилиты

В плане возможностей по настройке системы через UEFI BIOS, плата Gigabyte X99-SOC Champion мало чем отличается от других плат Gigabyte на чипсете Intel X99. Фактически, UEFI BIOS на плате Gigabyte X99-SOC Champion ничем не отличается по интерфейсу и возможностей от UEFI BIOS на плате Gigabyte X99-Gaming G1 WIFI, о которой мы уже писали. Поэтому, рассмотрим лишь вкратце возможности UEFI BIOS платы Gigabyte X99-SOC Champion, которые касаются разгона системы.

Разгон процессора производится на вкладке M.I.T.\Advanсed Frequency Settings.

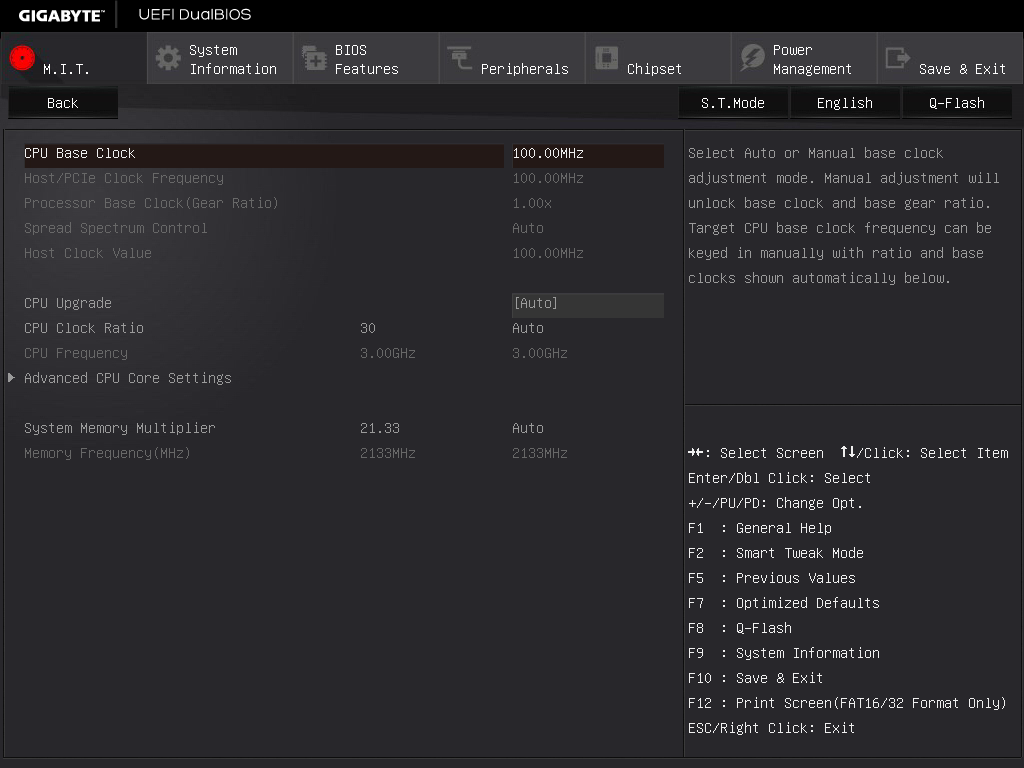

На этой вкладке можно менять опорную частоту тактового генератора BCLK с шагом 0,01 МГц. Для изменения опорной частоты предназначен параметр CPU Base Clock, значение которого определяет опорную частоту для ядер процессора (Host Clock Value). То есть тактовая частота ядер процессора (CPU Frequency) получается умножением CPU Base Clock на коэффициент умножения (Host Clock Ratio).

Для параметра CPU Base Clock можно выбрать конкретное значение частоты или же установить значение Auto. В случае выбора значения Auto (это значение по умолчанию), CPU Base Clock составляет 100 МГц.

На вкладке Advanсed Frequency Settings отображаются также такие параметры, как Host/PCIe Clock Frequency, Processor Base Clock (Gear Ratio) и Host Clock Value. Эти параметры нельзя менять непосредственно и их значение зависит от значений параметра CPU Base Clock.

Параметр Processor Base Clock (Gear Ratio) представляет собой частотный множитель для частоты BCLK, который может принимать значения 1,00, 1,25, 1,66 и 2,50. Ну а параметр Host/PCIe Clock Frequency задает значение опорной частоты для элементов Uncore Logic (контроллеры PEG и DMI). Значение опорной частоты для ядер процессора (Host Clock Value) получается простым произведением Host/PCIe Clock Frequency на частотный множитель Processor Base Clock (Gear Ratio).

Если устанавливать значение параметра CPU Base Clock вручную, то одновременно с изменением CPU Base Clock будет меняться и частота Host Clock Value, и частота Host/PCIe Clock Frequency. Однако, при таком изменении частоты CPU Base Clock будет также срабатывать частотный множитель. К примеру, если установить CPU Base Clock равным 125 МГц, то частотный множитель Processor Base Clock (Gear Ratio) автоматически примет значение 1,25. При этом Host Clock Value составит 125 МГц, а Host/PCIe Clock Frequency – 100 МГц.

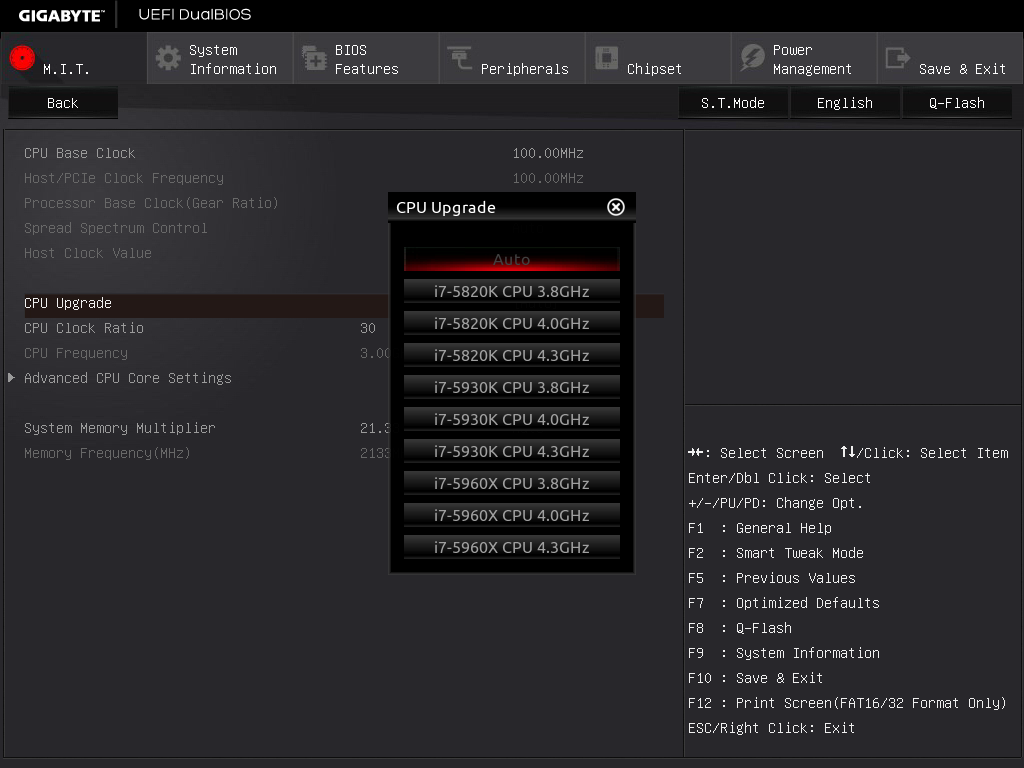

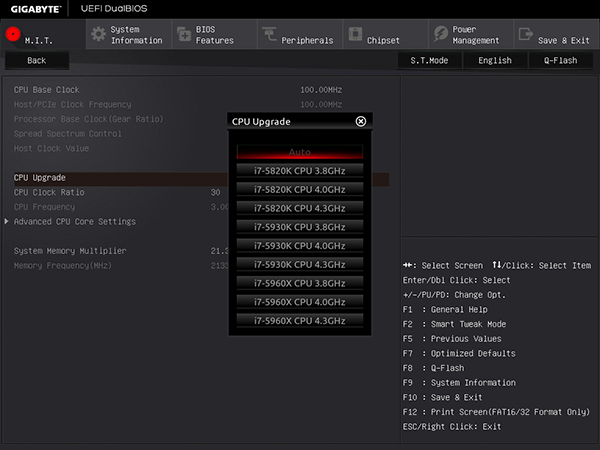

Кроме описанных возможностей по разгону на вкладке Advanсed Frequency Settings имеется еще и такой параметр, как и CPU Upgrade, который позволяют производить разгон процессора, используя для этого различные пресеты.

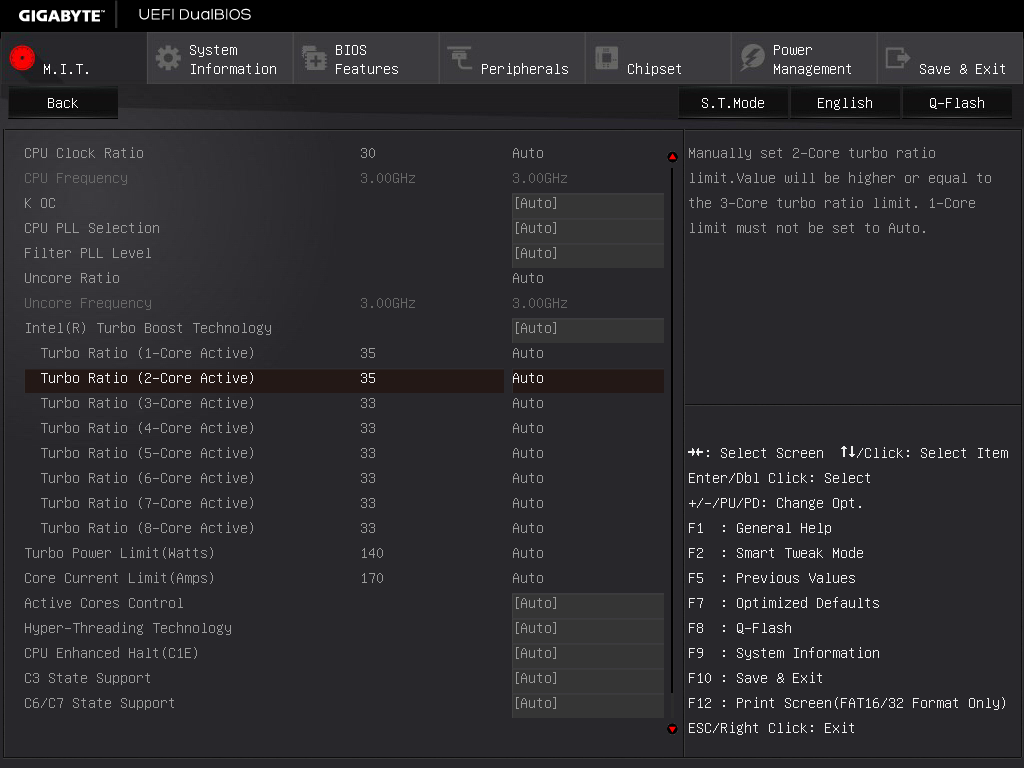

Также в UEFI BIOS платы имеется возможность настраивать режим Intel Turbo Boost (вкладка Advanced CPU Core Settings). Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора.

Также имеется возможность настраивать режима Intel Turbo Boost по максимальному энергопотреблению и току. И задавать коэффициент умножения Uncore Ratio (коэффициент умножения кольцевой шины и кэша L3).

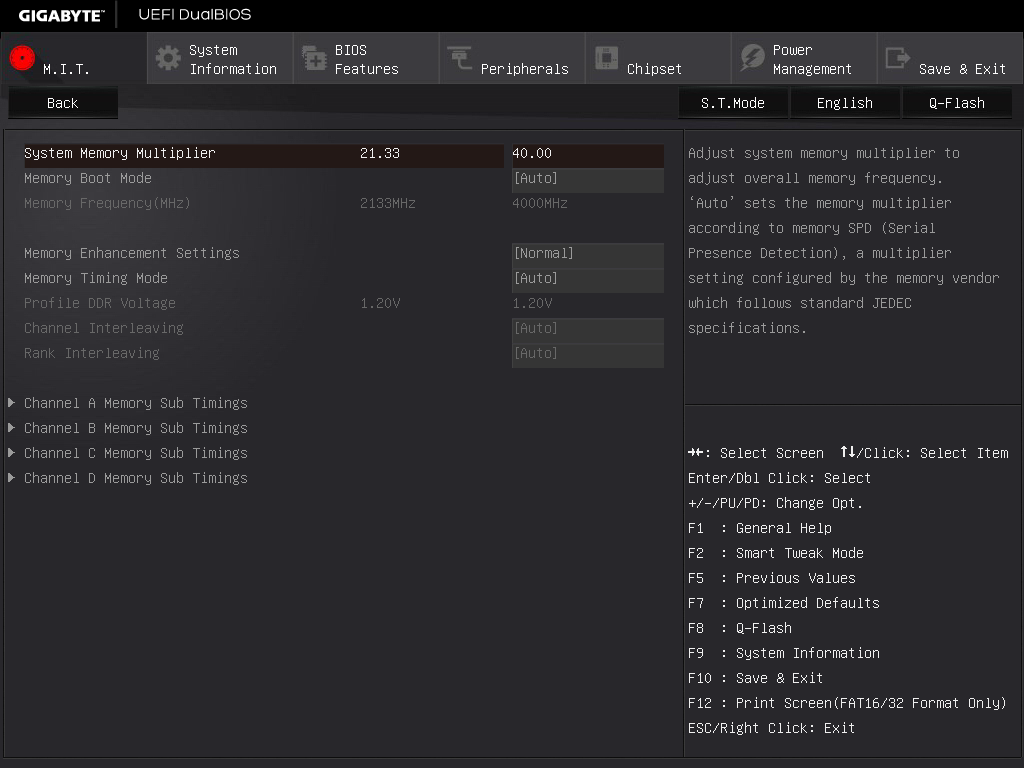

Что касается памяти, то в UEFI BIOS можно задать либо активировать XMP-профиль, либо задать частоту памяти (за счет установки коэффициента умножения). Допускается установка коэффициента умножения памяти до 40 при опорной частоте 100 МГц. Неудобство заключается в том, что коэффициент умножения нужно задавать вручную, а не выбирать его из списка допустимых значений.

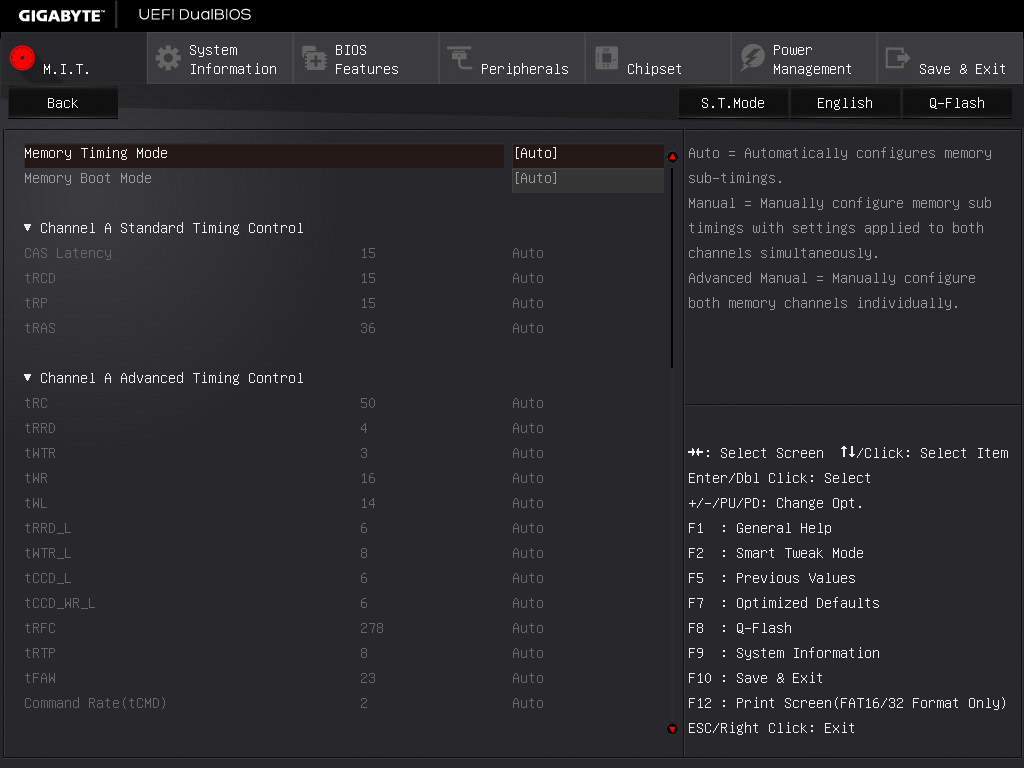

Естественно, можно настраивать тайминги памяти и устанавливать напряжение питания памяти.

Еще раз подчеркнем, что все перечисленные возможности по разгону реализованы и на других платах Gigabyte на базе чипсета Intel X99. В частности, абсолютно идентичные настройки имеются в UEFI BIOS платы Gigabyte X99-Gaming G1 WIFI. То есть никаких особых настроек для разгона, которые бы выделяли эту плату из общего ряда и делали бы ее уникальной, в данном случае мы не обнаружили. Самая обычная плата с типичными разгонными возможностями.

Пожалуй, единственное отличие заключается в том, что данная плата позволяет работать с память DDR4-4000. Но вряд ли это можно считать весомым преимуществом, поскольку такой памяти пока нет, а когда она появится (если появится), соответствующая поддержка решается обновлением версии UEFI BIOS.

Впрочем, по опыту, мы прекрасно знаем, что несмотря на одинаковые возможности по разгону, реализованные в UEFI BIOS, разные платы по-разному разгоняют процессор. Платы на базе чипсета Intel X99 мы проверяем на разгонные возможности с использованием одного и того же экземпляра процессора Intel Core i7-5960X. На некоторых платах максимальная частота, до которой удается разогнать это процессор, составляет всего 3,9 ГГц, но для большинства плат это процессор можно разогнать до 4,2 ГГц. А вот в случае платы Gigabyte X99-SOC Champion процессор Intel Core i7-5960X удалось разогнать до частоты 4,4 ГГц (при использовании воздушного охлаждения). Разгон производился только за счет изменения коэффициента умножения процессора при опорной частоте 100 МГц. При этом напряжения питания ядра процессора в автоматическом режиме устанавливалось равным 1,249 В, что, на наш взгляд, немного маловато для такой частоты. И действительно, при таком напряжении питания процессора система иногда зависала.

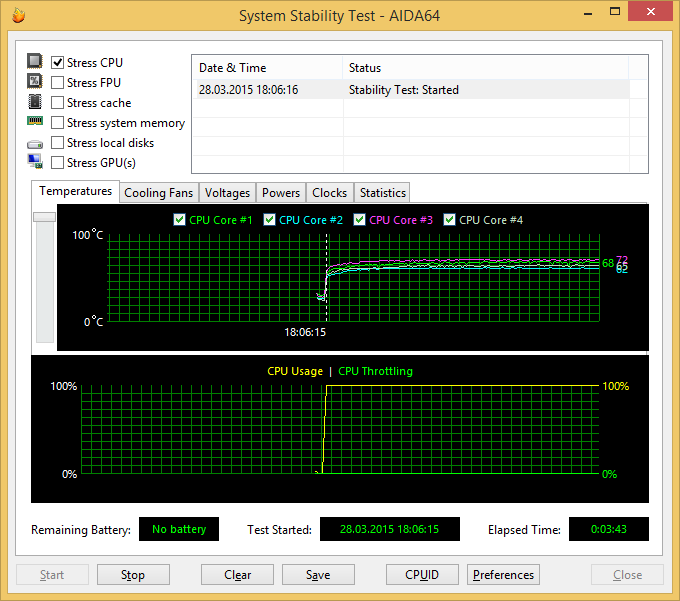

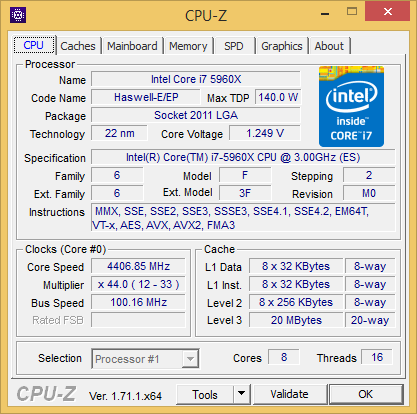

Повысив напряжение питания до 1,3 В, мы получили стабильную работу процессора на частоте 4,4 ГГц. Отметим, что в стресс-тесте AIDA 64 (Stress CPU) температура ядер процессора при этом не превосходила 72 °C.

В принципе, результат по разгону действительно очень хороший. Это первая плата, на которой нам удалось разогнать наш экземпляр процессора Intel Core i7-5960X до такой тактовой частоты при использовании воздушного охлаждения.

Ну и в заключение, расскажем о фирменных утилитах, которые можно найти на сайте производителя для этой платы. Утилит, естественно, очень много, но мы рассмотрим только те, которые предназначены для разгона и мониторинга системы. Большинство этих утилит (V-Tuner, Fast Boot, EasyTune) объединены единым интерфейсом APP Center, но есть и отдельные утилиты (например, Gigabyte TweakLauncher). Причем самой функциональной, на наш взгляд, является именно утилита Gigabyte TweakLauncher, которая позволяет без перезагрузки системы изменять коэффициент умножения для ядер процессора, частота BCLK, коэффициент умножения для Uncore Logic, а также менять напряжение питания процессора и памяти. Единственное, чего нельзя делать с использованием данной утилиты — это разгонять память. Тем не менее, очень функциональная и полезная утилита.

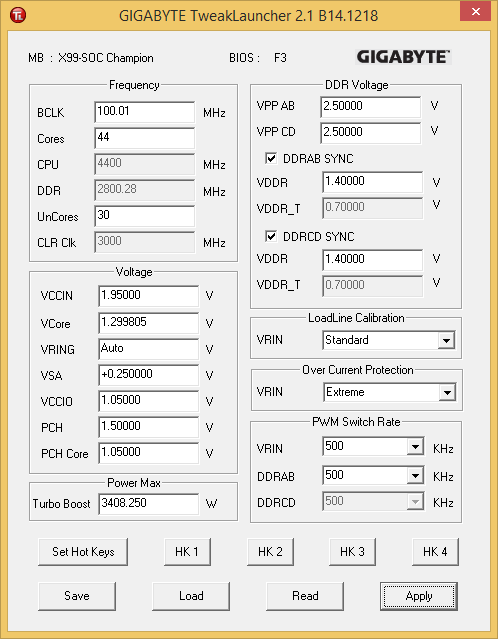

Кстати, попутно отметим, что при установке утилиты Gigabyte TweakLauncher не создается соответствующего ей ярлыка на рабочем столе, что, конечно, неудобно.

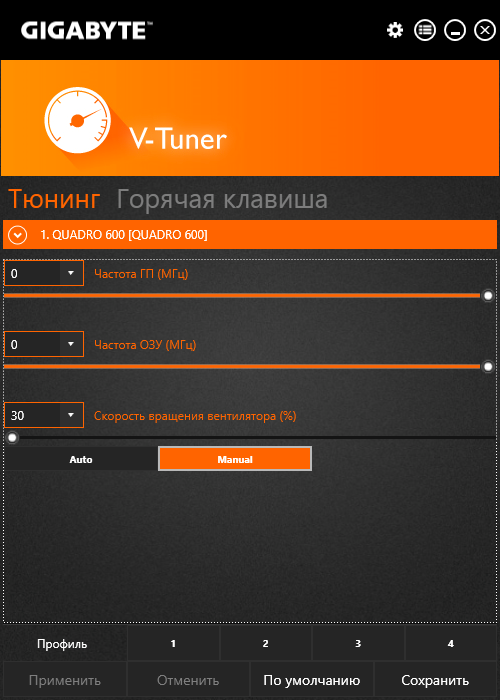

А вот утилиты, входящие в состав пакет APP Center, немного разочаровывают. Утилита V-Tuner для разгона видеокарты в нашем случае оказалась бесполезной, поскольку, поддерживает далеко не все видеокарты.

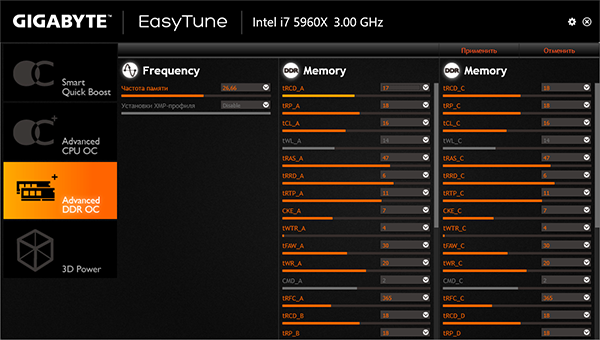

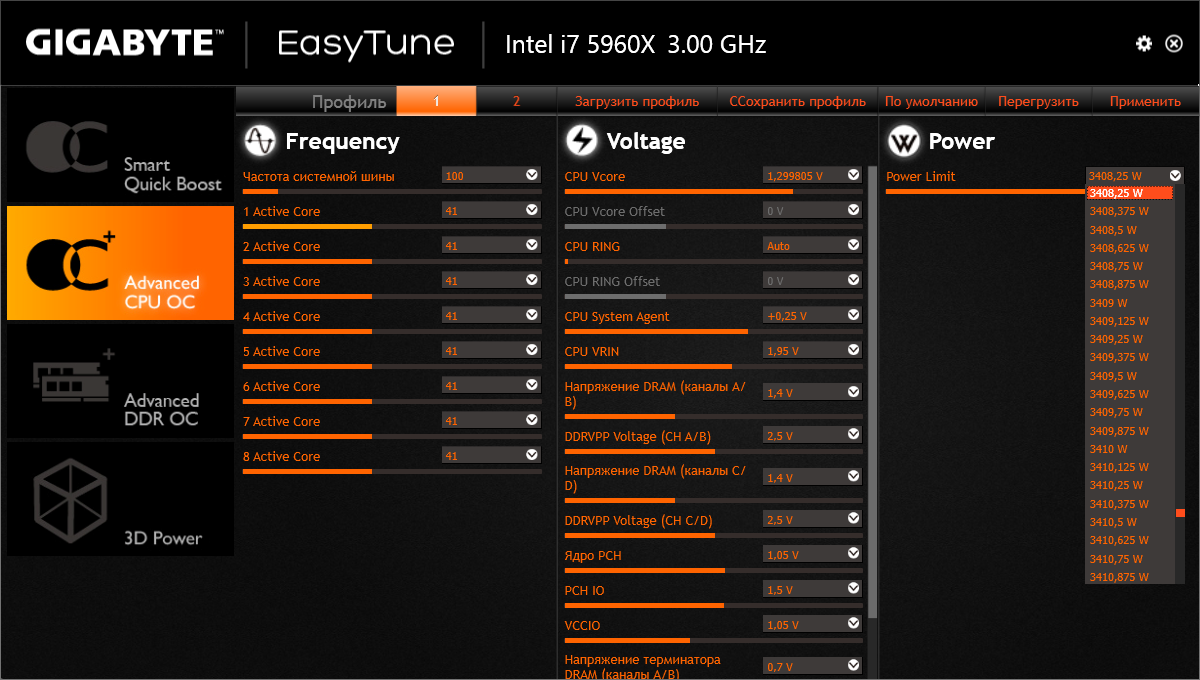

Утилита EasyTune позволяет разгонять процессор (менять коэффициент умножения, частоту системной шины, настраивать напряжение питания), а также настраивать работу памяти (менять частоту памяти и настраивать тайминги). Однако, при изменении большинства параметров требует перезагрузки системы. Также заметим, что на вкладке разгона процессора имеется возможность настройки предела по энергопотреблению. Причем диапазон изменения энергопотребления составляет от 37 Вт до 4095,75 Вт. Вот тут у нас есть вопросы к разработчикам этой утилиты. Все же предположить, что процессор будет потреблять более 4 кВт — ну как-то это далеко за гранью реальности.

Единственное для чего не требуется перезагрузка в утилите EasyTune — это изменение таймингов памяти, но настраивать тайминги памяти с помощью этой утилиты крайне неудобно, поскольку приходится делать этого вручную для каждого из четырех каналов. Да и стандартная последовательность записи таймингов в этой утилите несколько изменена. Одним словом, для подобных настроек удобнее использовать UEFI BIOS.

Выводы

Итак, давайте подведем итог. Прежде всего отметим, что, как и большинство плат на чипсете Intel X99, плата Gigabyte X99-SOC Champion — это нишевый продукт, не ориентированный на массового пользователя. Она позиционируется как решение для любителей разгона. И действительно, несмотря на казалось бы стандартные возможности по разгону (как и на всех платах с чипсетом Intel X99), плата Gigabyte X99-SOC Champion позволяет разгонять процессор немного лучше, чем это делают другие платы на чипсете Intel X99.

Стоит также отметить, что никакой излишней «навороченности», типичной для топовых решений, у Gigabyte X99-SOC Champion нет. Она, если можно так сказать, максимально упрощена, и это положительно отражается на ее стоимости. С другой стороны, можно найти плату на чипсете Intel X99 и дешевле, причем по функциональным возможностям (количеству различных разъемов и слотов) эти более дешевые варианты могут даже превосходить Gigabyte X99-SOC Champion. А потому еще раз отметим, что главная «фишка» рассмотренной платы Gigabyte — не в разъемах и слотах, а в возможностях по разгону.

Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
