Gigabyte SINXP1394 — системная плата на базе чипсета SiS655


Эта плата — топовая модель в линейке, основанной на базе высокопроизводительного чипсета SiS 655, поэтому ее функциональность и комплектация находятся на очень высоком уровне. К нам на тестирование попал предсерийный образец.

Комплект поставки включал:

  • Упаковку: коробка нового дизайна, ламинированная пластиком с голографическим эффектом;
  • Документацию: руководство пользователя SATA RAID — на английском языке;
  • Кабели: 3 Serial ATA, 3 ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с разъемами SATA (два интерфейсных разъема плюс один поставляемый в комплекте кабель со сдвоенным питанием: стандартным SATA и стандартным IDE);

  • Планку на заднюю панель компьютера с разъемами S/PDIF-Out типов Coaxial и TosLink;
  • Планку на заднюю панель компьютера с 4 портами USB;

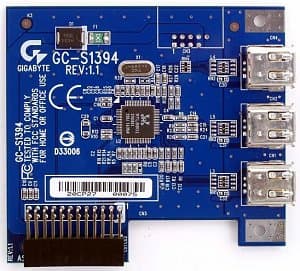

  • Планку на заднюю панель компьютера с 3 портами FireWire (занимает один слот PCI);

  • Модуль DPS;

  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2002;
    • Gigabyte EasyTune 4;
    • Gigabyte IA Panel;
    • Gigabyte Face Wizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte Management Tools;
    • Gigabyte BIOS Writer.

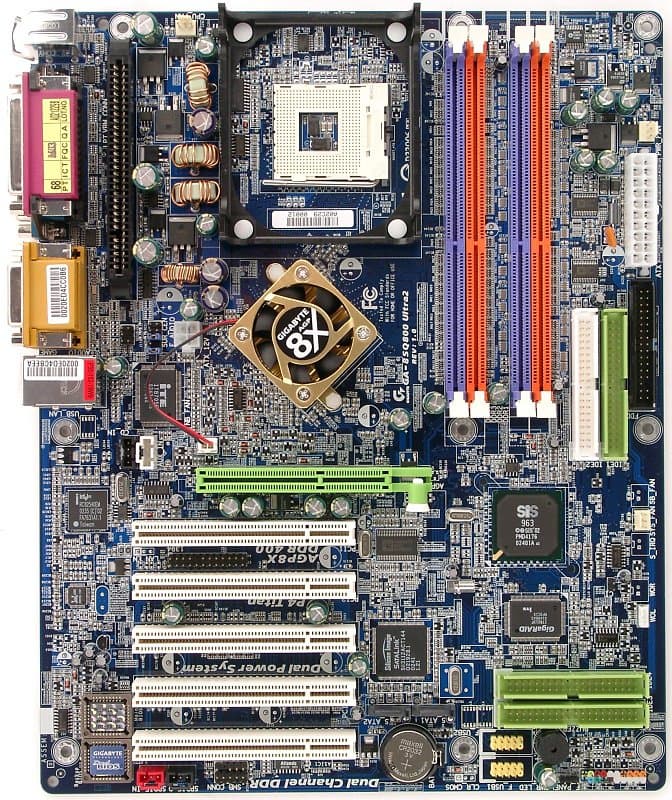

Разводка платы довольно неплоха, с учетом ее функциональной насыщенности, но все же некоторые стандартные недостатки имеются: аудиовходы расположены перед слотом AGP, а разъемы IDE RAID и SATA RAID — позади слотов PCI, скученность разъемов вокруг модулей памяти будет препятствовать свободе манипуляций с ними. Конфигурационные перемычки и переключатели на текстолите платы отсутствуют.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и 3 по 1500 мкФ (при использовании модуля DPS добавляется трехканальный стабилизатор с 2 конденсаторами по 3300 мкФ, 2 по 1500 мкФ и 4 по 1000 мкФ).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Intel RC82540EM, с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);
  • контроллер IDE RAID, реализованный на базе микросхемы ITE IT8212F, с возможностью создания RAID уровней 0, 1 и 0+1 по протоколам вплоть до ATA133;
  • контроллер Serial ATA RAID, реализованный на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA.

На плате применены фирменные технологии компании:

  • DualBIOS (на плате находится резервная микросхема Flash EEPROM с копией BIOS);

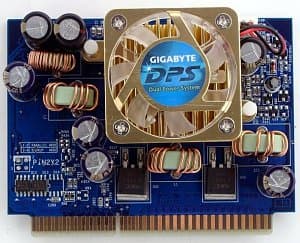

  • DPS (внешний модуль VRM для повышения стабильности работы процессора).

Наличие напряжения на разъемах модулей памяти индицируется светодиодом на плате.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, +1,8, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 3 FireWire/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge Time, RAS Active Time
Выбор частоты работы памяти+DRAM (FSB 133) = 200, 214, 222, 240, 266, 300, 320, 333, 356, 400, 446, 536 МГц; DRAM (FSB 100) = 200, 226, 242, 252, 266, 302, 333, 400 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 60—100 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—355 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Normal, 1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+Normal, +0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0,1 В

Использовалась версия BIOS F4, как последняя из доступных на время проведения тестирования.

Плата практически без изъянов, да еще и на одном из самых производительных чипсетов на сегодня — практически естественный выбор для всех, заинтересованных в высокой скорости и богатой функциональности по приемлемой цене.

Результаты тестов:
