Gigabyte K8NNXP — системная плата на базе чипсета NVIDIA nForce3 Pro 150


Плата отлично укомплектована — как дополнительными аксессуарами, так и функционально: прекрасный пример top-end продукции. Сразу обращает на себя внимание «закрытый» кулер единственной микросхемы чипсета — решение одновременно и элегантное, и удобное — по крайней мере, теперь можно не опасаться, что в лопасти вентилятора что-нибудь попадет.

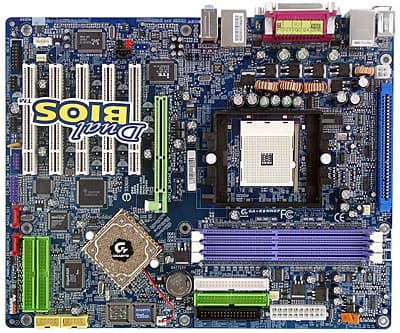

Разводка платы привычна — не совсем удобно расположен ряд разъемов вдоль левого края платы, разъемы аудиовходов расположены перед слотами PCI, разъемы IDE RAID — позади них, а скученность разъемов у модулей памяти будет мешать свободному доступу к ним. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом, а наличие напряжения +2.5 В на разъемах модулей памяти индицируется красным светодиодом. Помимо этого, при установке видеокарт с напряжением питания +3.3 В загорится светодиод, информирующий о недопустимости таких действий. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсаторов по 3300 мкФ и 4 по 1500 мкФ. Также на плате есть разъем для установки дополнительного VRM-модуля. Gigabyte DPS. На плате находятся стабилизаторы напряжения шины AGP (4x1000 мкФ и несколько менее емких) и памяти (6x1000 мкФ).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • Напряжения процессора, памяти, +3.3 и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 754);
  • 3 разъема под DDR SDRAM DIMM (все — одного цвета);
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 4 разъема IDE (Parallel ATA) — 2 из них «чипсетные», а ееще 2 за счет дополнительного контроллера;
  • 2 разъема SATA RAID (Serial ATA) — за счет дополнительного контроллера;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения Game-порта;
  • 2 разъема для подключения планки с дополнительным портом FireWire-800;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для подключения выхода звукового сигнала с модема;
  • Разъем для подключения стандартного IRDA-модуля;
  • Разъем для подключения SMBus-устройств;
  • Разъем для датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 4 разъема для подключения вентиляторов (3 из них с возможностью контроля количества оборотов, к не регулируемому подключен вентилятор на радиаторе чипсета).

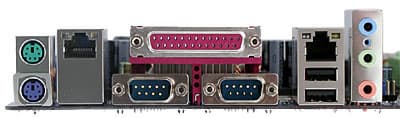

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • RJ-45 (Ethernet);
  • LPT и 2 COM-порта;
  • два порта USB и RJ-45 (Gigabit Ethernet);
  • три аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы, руководство по настройке IDE RAID, руководство по настройке SATA RAID и плакат с краткой инструкцией по настройке и установке платы — все на английском языке;
  • 3 шлейфа ATA66/100/133, кабель для подключения дисковода и 2 кабеля Serial ATA;
  • Планка на заднюю панель для подключения внешних SATA-устройств (с переходником питания);
  • Планка на заднюю панель с 4 портами USB;
  • Планка на заднюю панель с 2 портами FireWire-800;
  • Планка на заднюю панель с разъемами Center/Sub, Rear, S/PDIF-Out типов TosLink и Coaxial;
  • Модуль Gigabyte DPS;
  • Заглушка на заднюю панель;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • DirectX 9.0;
    • Norton Internet Security;
    • Gigabyte @BIOS;
    • Gigabyte DMIView;
    • Gigabyte EasyTune4;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel;
    • Gigabyte Management Tools;
    • Gigabyte System Information Viewer.

Интереснее всего выглядит планка на заднюю панель с разъемом для подключения SATA-устройств. Не будем забывать, что поддержка Hot Plug заложена в спецификацию этого интерфейса, так что если ей будет полностью соответствовать само устройство, есть шанс попробовать подключить его даже к работающей системе. Кроме того, обращаем ваше внимание на то, что на плату интегрирован контроллер не «обычной» FireWire, а FireWire-800 — самой последней версии этой шины, поддерживающей передачу на скоростях до 800 мегабит в секунду. Правда, количество устройств для нее пока еще не назовешь большим — ну так и сама плата (как и платформа Socket 754) тоже передовая, в некотором роде «новаторская», а по-простому — больше для энтузиастов, чем для обычных пользователей.

Интегрированные контроллеры

  • Звуковой, на базе AC'97 кодека Avance Logic ALC658, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • 2 cетевых, один из них реализован на базе возможностей чипсета и PHY-контроллера Realtek RTL8201BL с поддержкой 10Base-T/100Base-TX, а второй — на базе микросхемы Realtek RTL8110S-32 с поддержкой 10Base-T/100Base-TX/1000Base-TX;
  • FireWire-800, на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 2 портов;
  • IDE RAID, на базе микросхемы ITE IT8212F, с поддержкой до 4 устройств и создания RAID уровней 0, 1, 0+1 и JBOD;
  • SATA RAID, на базе микросхемы Silicon Image Sil3512A, c поддержкой 2 разъемов SATA и создания RAID уровней 0 и 1.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.15, -0.30Хорошо
Уровень шума, дБ (А): -79.7Средне
Динамический диапазон, дБ (А): 79.5Средне
Нелин. искажения, %: 0.020Хорошо
Интермод. искажения, %: 0.030Хорошо
Взаимопроникновение каналов, дБ: -91.6Отлично

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • Gigabyte DualBIOS (на плате есть резервная микросхема Flash EEPROM с копией BIOS);
  • Gigabyte DPS (на плате есть разъем для дополнительного модуля VRM).

Разумеется, наиболее интересной выглядит технология Gigabyte DPS. Потенциально она должна существенно повышать стабильность питания процессора, однако что самое интересное — во многих случаях плата «заводится» и успешно работает даже без установки дополнительной платки с VRM в соответствующий разъем, мы проверяли это! Поэтому мы лишь констатируем «потенциальную привлекательность» данного решения, но опускаем руки перед оценкой его практической значимости.

Настройки

С помощью перемычек и переключателейПеремычка для сброса пароля
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, Min. RAS Active Time, Row Precharge Delay, Refresh Period
Выбор частоты работы памяти+Auto, 100, 133, 150, 166, 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2)=66—100 МГц, шаг 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—300 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+Normal, 0.8—1.7 В, шаг 0.025 В до 1.55 В, выше — шаг 0.05 В
Изменение напряжения памяти+Normal, +0.1, +0.2, +0.3 В
Изменение напряжения чипсета+Normal, +0.1, +0.2, +0.3 В
Изменение напряжения шины AGP+Normal, +0.1, +0.2, +0.3 В

Использовалась версия BIOS F9, как последняя из доступных на время проведения тестирования.





Дополнительно
