Материнская плата Gigabyte Z97P-D3


Несколько материнских плат компании Gigabyte на чипсете Intel Z97 мы уже рассмотрели. В этой статье мы рассмотрим еще одну недорогую плату на чипсете Intel Z97: модель Gigabyte Z97P-D3. В линейке плат на чипсете Intel Z97 эту плату можно отнести к категории плат начального уровня. В ней нет почти ничего лишнего — реализована (и то не в полном объеме) лишь базовая функциональность чипсета.

Комплектация и упаковка

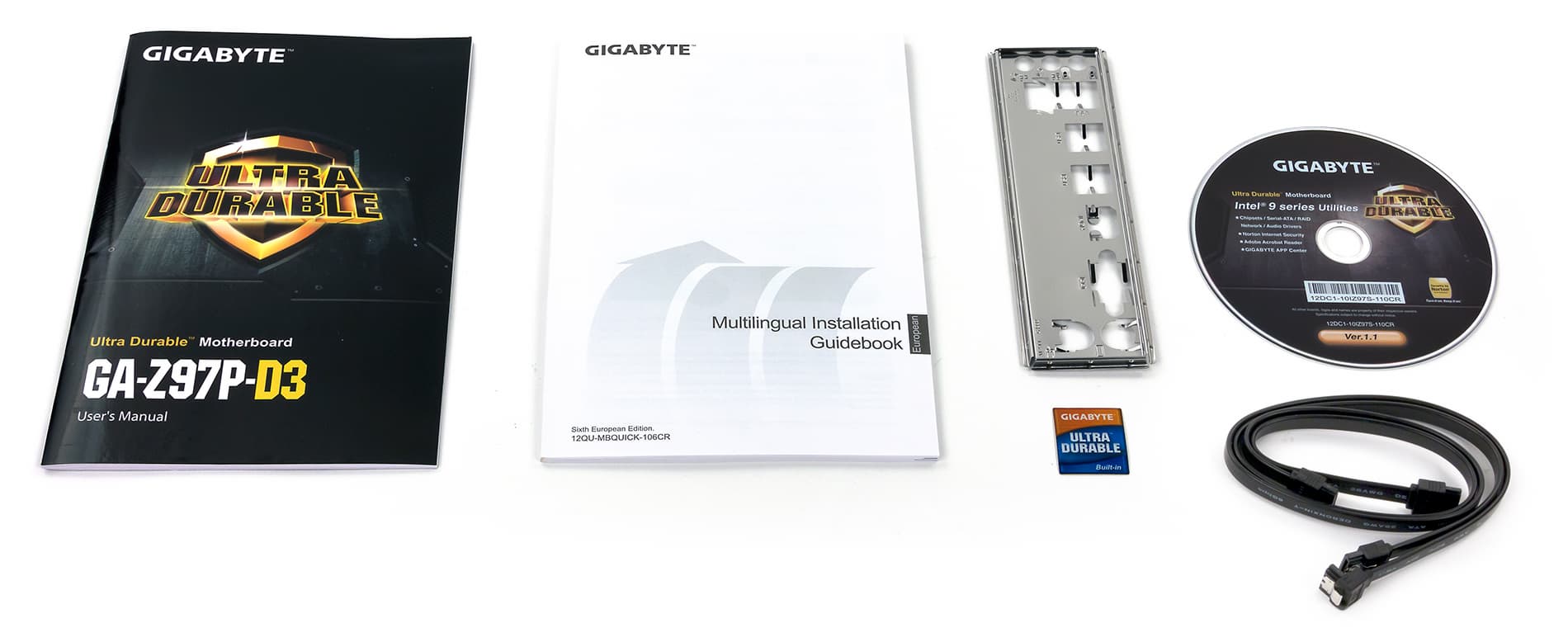

Платы Gigabyte Z97P-D3 поставляется в стандартной (для компании Gigabyte) компактной картонной коробке черного цвета, на которой расписаны все ее достоинства и даже приводится краткая спецификация. Комплект поставки минимальный: кроме самой платы имеется лишь инструкция пользователя, DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка задней панели платы.


Конфигурация и особенности платы

Сводная таблица характеристик платы Gigabyte Z97P-D3 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC887
Сетевой контроллер
Realtek RTL8111F
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
2 × PCI Express 2.0 x1
2 × PCI
SATA-разъемы
6× SATA 6 Гбит/с
USB-разъемы
4× USB 3.0
10 × USB 2.0

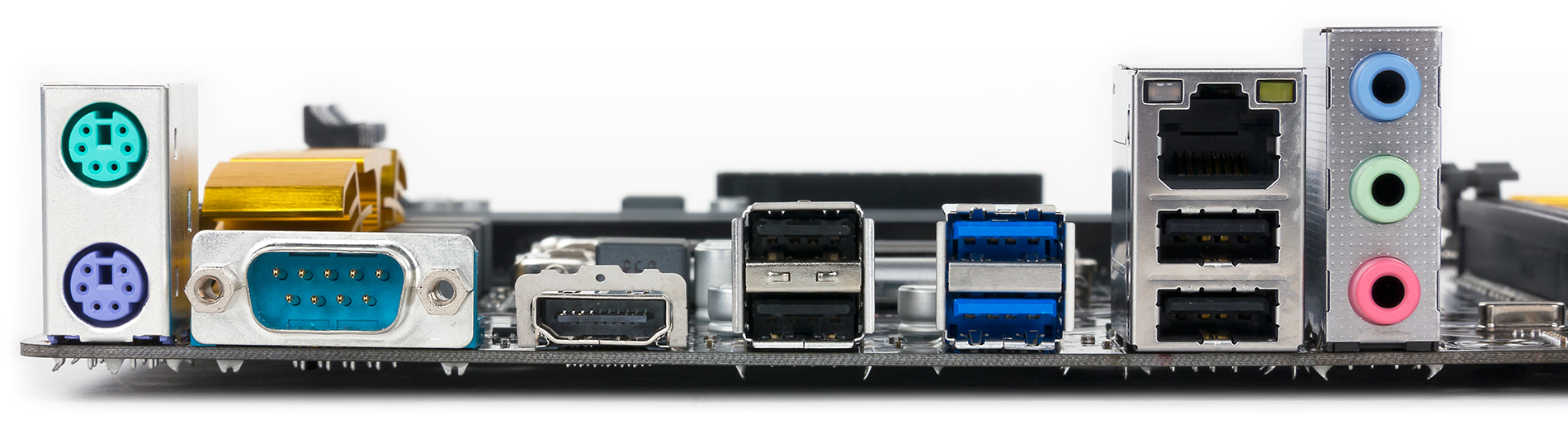

Разъемы на задней панели
1 × HDMI
2 × USB 3.0
4 × USB 2.0
2 × RJ-45
1 × COM-порт
3 × аудиоразъема типа миниджек
2 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
3 × разъема для подключения 4-контактных вентиляторов
1 × разъем для подключения 3-контактного вентилятора
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
1 × разъем для подключения LPT-порта
Форм-фактор
ATX (305×200 мм)

Форм-фактор

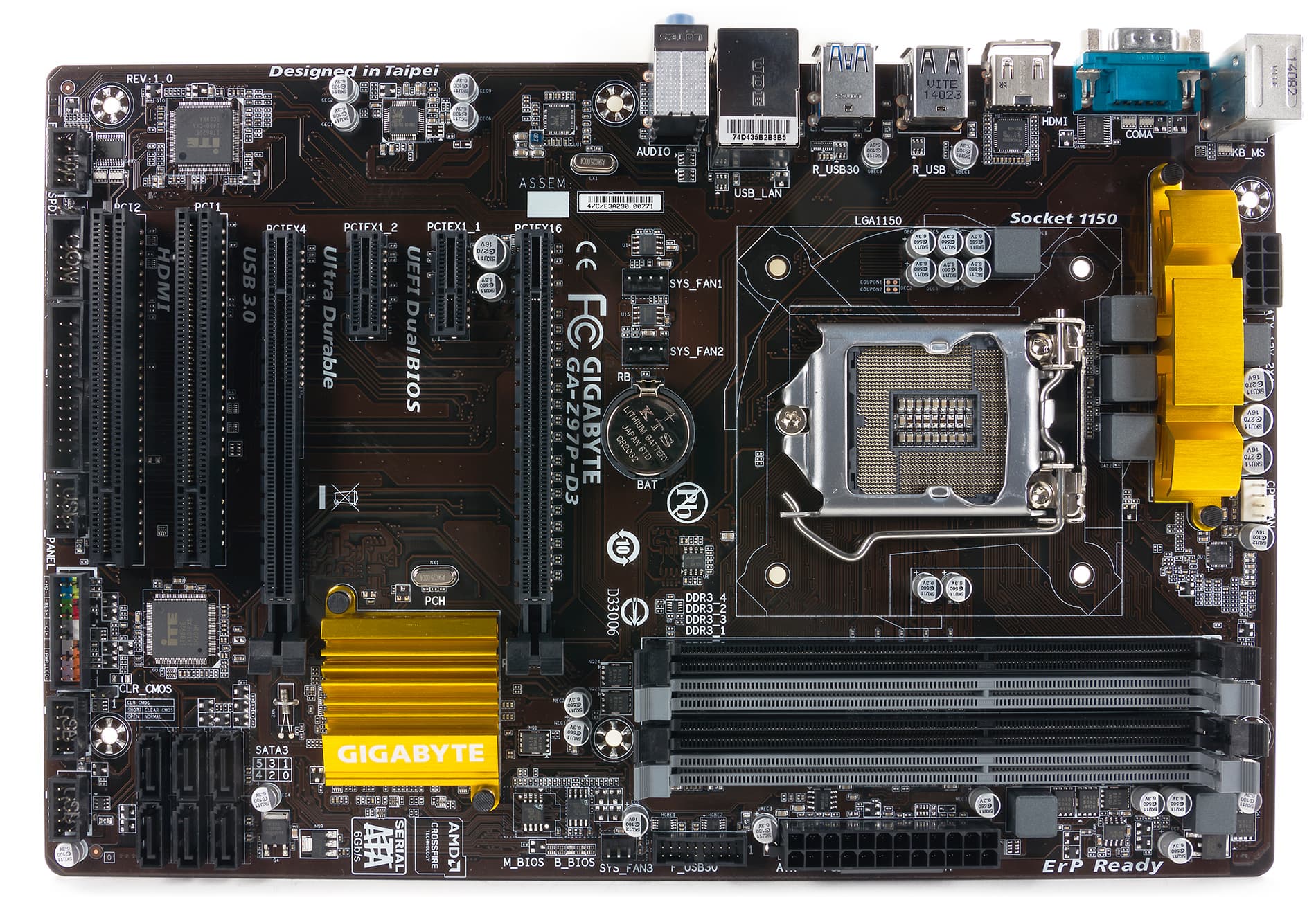

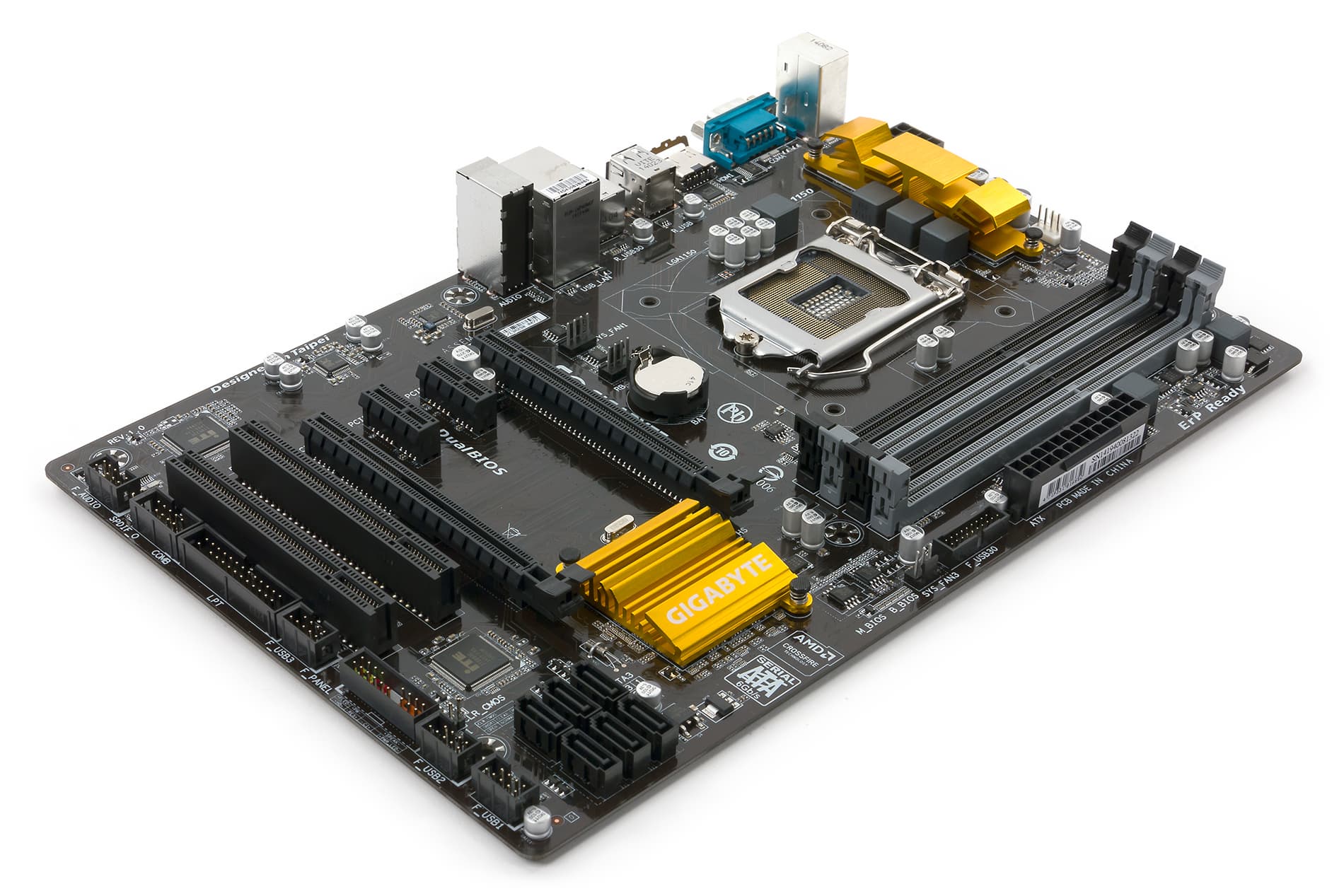

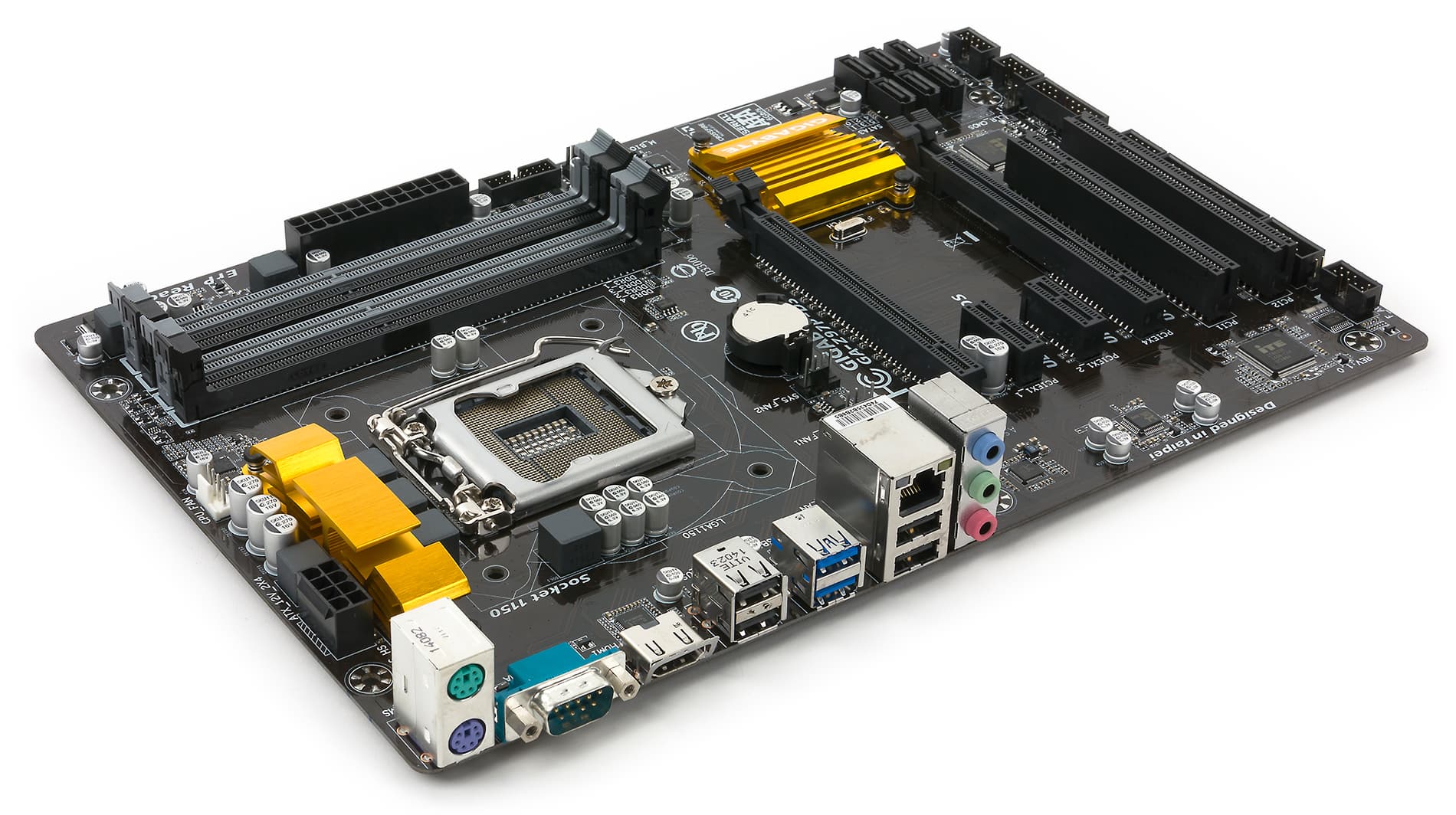

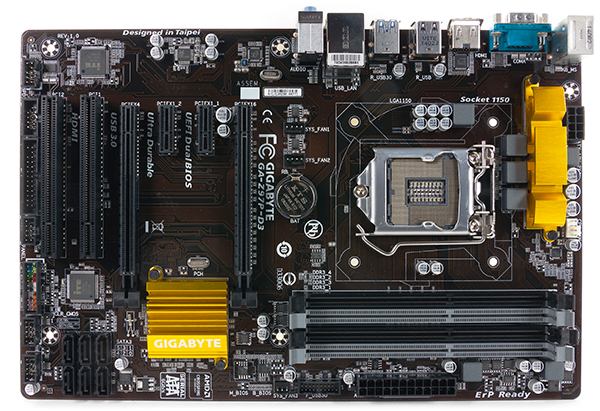

Плата Gigabyte Z97P-D3 выполнена в форм-факторе ATX (305 × 200 мм), а для ее монтажа в корпус предусмотрены шесть отверстий. За счет того, что размер платы довольно необычный (200 мм по короткой стороне), она выглядит чрезмерно вытянутой. Кроме того, из-за крепления только на шесть точек (в обычных платах ATX (305 × 244 мм) используется девять отверстий) передний край платы немного провисает, что становится заметно при установке модулей памяти в крайние разъемы и при подключении кабелей к разъемам на этой части текстолита.

Чипсет и процессорный разъем

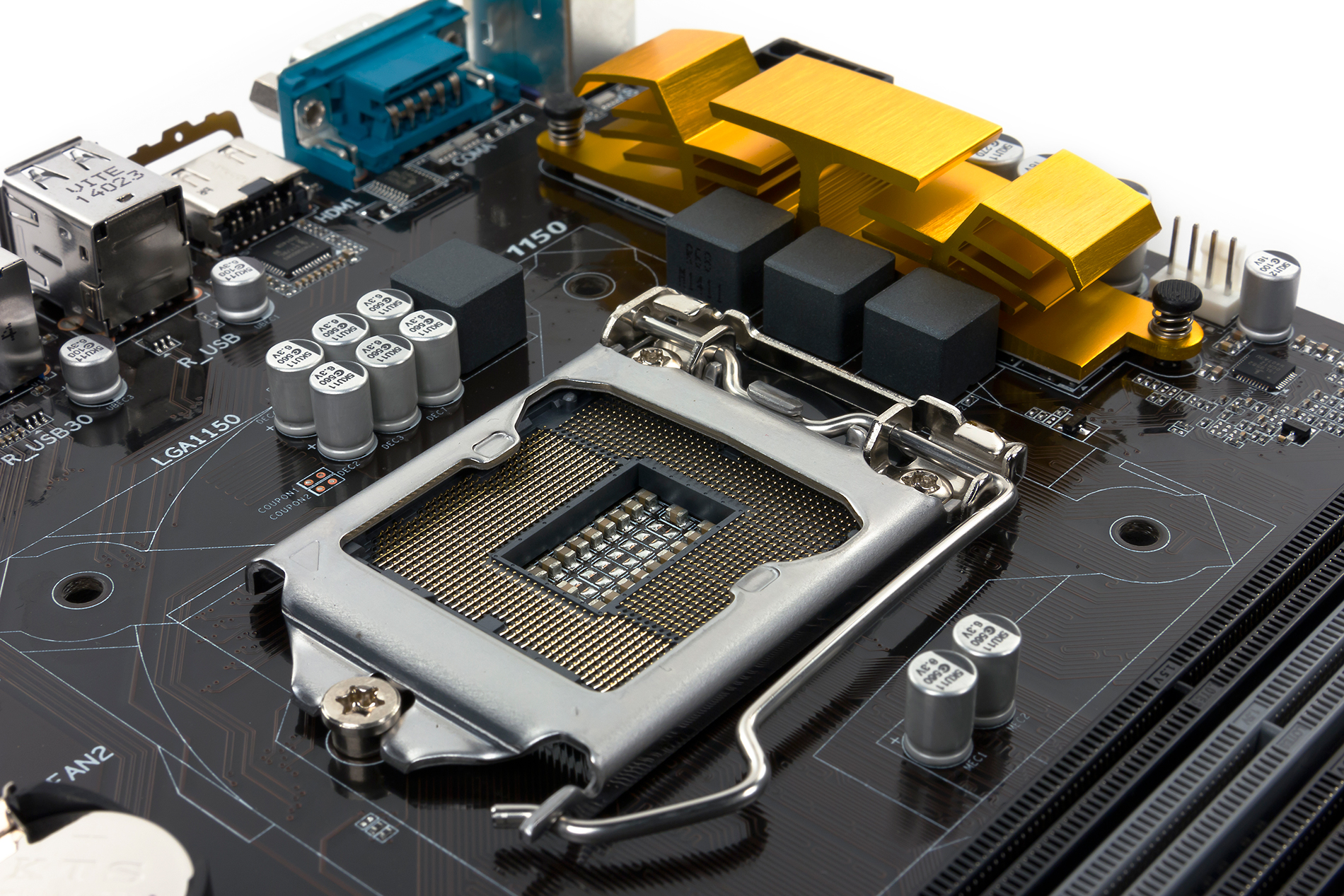

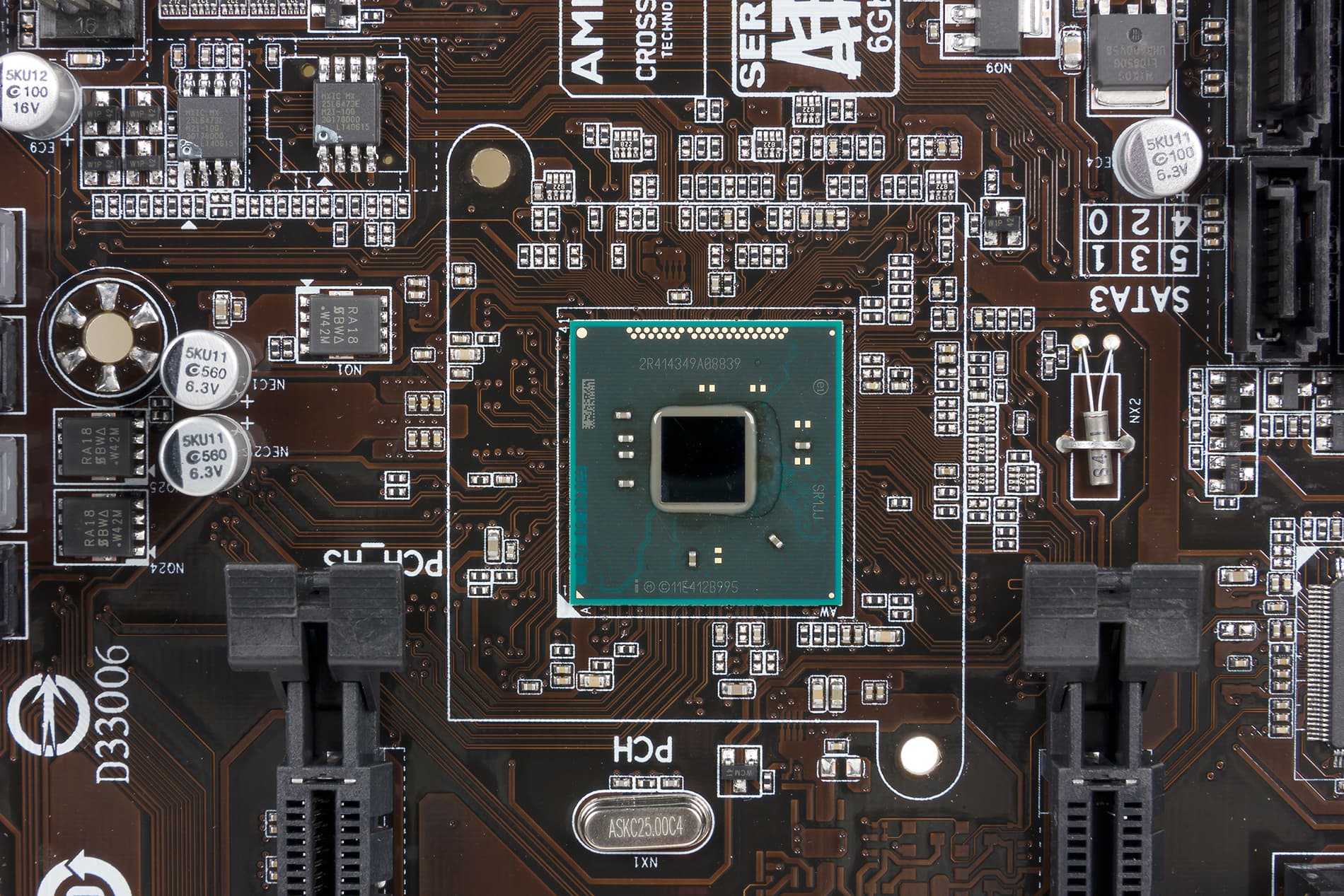

Плата Gigabyte Z97P-D3 основана на новом топовом чипсете Intel Z97 и поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell).


Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Z97P-D3 предназначено два слота с форм-фактором PCI Express x16, два слота PCI Express 2.0 x1 и два слота PCI.


Первый слот (ближайший к процессорному разъему) с форм-фактором PCI Express x16 выполнен с использованием 16 линий PCI Express 3.0 процессора Haswell. Этот слот всегда функционирует в режиме x16 (PCI Express 3.0 x16), и его оптимально использовать для установки дискретной видеокарты.

Второй слот с форм-фактором PCI Express x16 реализован с использованием 4 линий PCI Express 2.0 чипсета Intel Z97. Фактически, это слот PCI Express 2.0 x4 в форм-факторе PCI Express x16.

Слоты PCI Express 2.0 x1 также реализованы с использованием двух портов PCI Express 2.0 чипсета Intel Z97.

Поскольку сам чипсет Intel Z97 не имеет нативной поддержки шины PCI, для реализации слотов PCI используется мост PICe—PCI (ITE IT8892E), который задействует один чипсетный порт PCI Express 2.0.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется разъем HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц). Более никаких видеоразъемов на плате не предусмотрено

SATA-порты

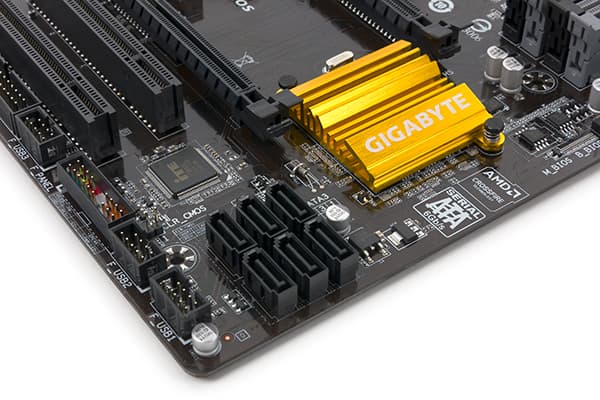

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Все шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате Gigabyte Z97P-D3 предусмотрено четыре порта USB 3.0 и десять портов USB 2.0. Причем четыре порта USB 2.0 и два порта USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и три разъема для подключения портов USB 2.0).

Все USB-порты реализованы на базе чипсета Intel Z97 (всего чипсет Intel Z97 поддерживает до 14 портов USB, из которых до 6 могут быть портами USB 3.0).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Z97P-D3 реализован гигабитный интерфейс на базе сетевого контроллера Realtek RTL8111F.

Как это работает

Если подсчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На слот PCI Express 2.0 x4 и два слота PCI Express 2.0 x1 требуется в совокупности шесть линий PCI Express 2.0. Еще одну линию PCI Express 2.0 задействует мост ITE IT8892E. Кроме того, сетевой контроллер — это еще одна линия PCI Express 2.0. В результате получаем, что всего требуется 8 линий PCI Express 2.0, то есть ровно столько, сколько имеется в чипсете Intel Z97.

Теперь рассмотрим, каким образом выполняется правило 18 высокоскоростных портов ввода/вывода. Напомним, что в чипсете Intel Z97 может быть суммарно реализовано не более 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0), а технология Flexible IO позволяет часть из них перераспределить.

Если посчитать количество высокоскоростных портов ввода/вывода на плате Z97P-D3, то их получится ровно 18: 4 порта USB 3.0, 6 портов SATA 6 Гбит/с и 8 портов PCI Express 2.0. Как видим, это самый простой вариант реализации высокоскоростных портов, не требующий их переконфигурирования.

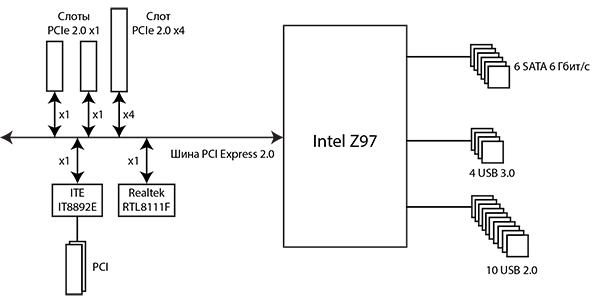

Схема подключения всех контроллеров слотов и разъемов к чипсету Intel Z97 показана на рисунке.

Дополнительные особенности

Среди дополнительных особенностей платы Gigabyte Z97P-D3 можно отметить разве что наличие двух микросхем UEFI BIOS. Впрочем, для плат Gigabyte это не особенность, а правило.

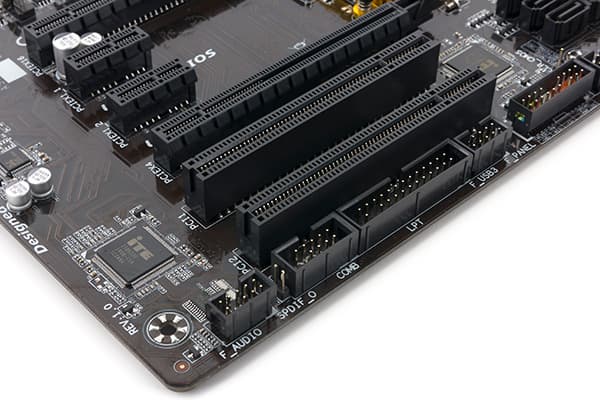

Кроме того, на плате имеется целых два разъема PS/2 для подключения мыши и клавиатуры, а на заднюю панель платы вынесен уже ставший раритетом разъем COM-порта, причем на самой плате имеется еще один разъем для подключения COM-порта и даже разъем для подключения LPT-порта.

Конечно, такое разнообразие раритетных портов на плате Gigabyte Z97P-D3 порадует только очень специфическую аудиторию.

Система питания

Для подключения блока питания на плате Gigabyte Z97P-D3 предназначены 24-контактный и 8-контактный разъемы.

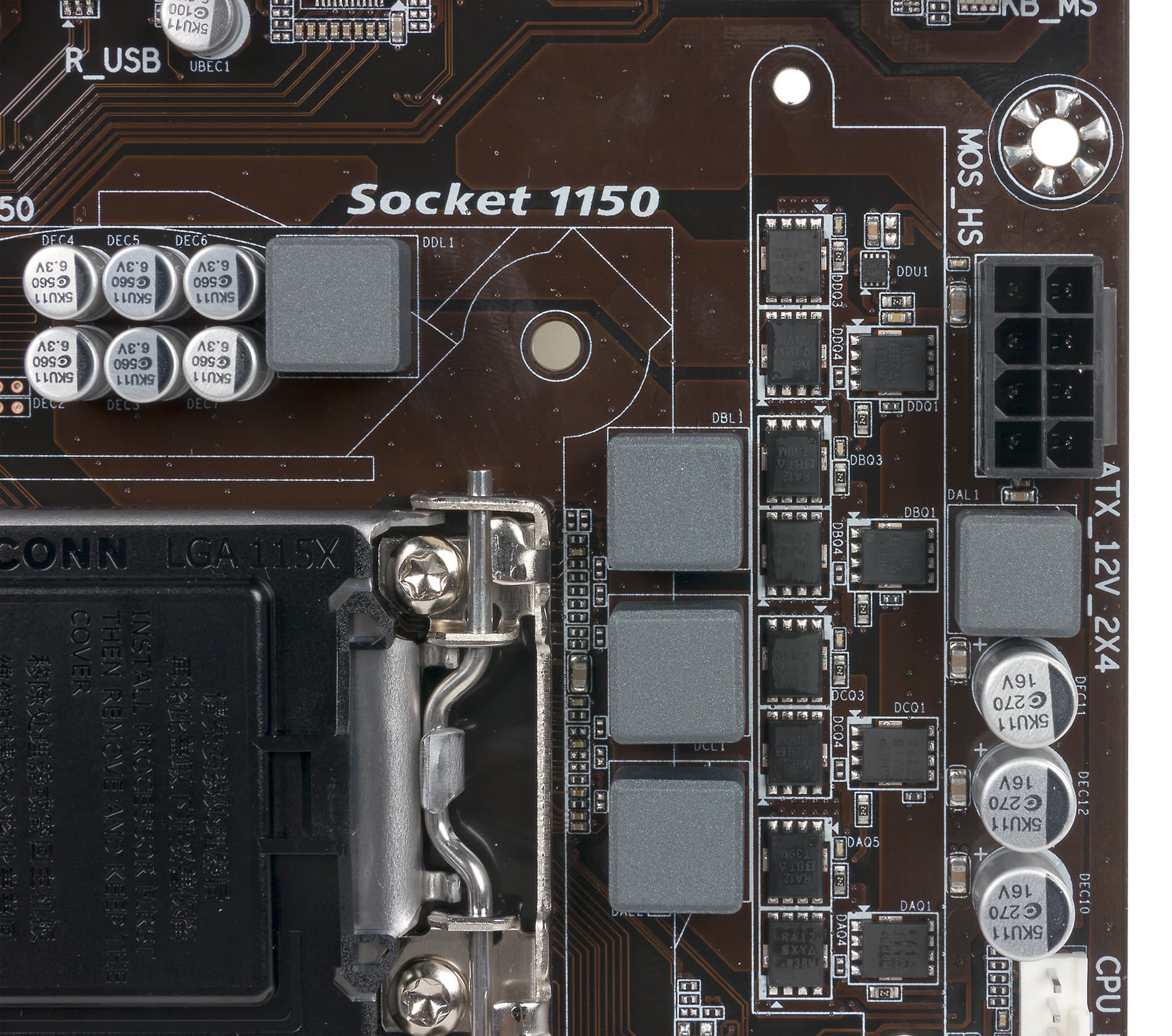

Регулятор напряжения питания процессора является 4-канальным и основан на 4-фазном PWM-контроллере Intersil ISL95820. Как видим, никаких наворотов, все по минимуму. Одним словом, плата явно не для разгона.

Система охлаждения

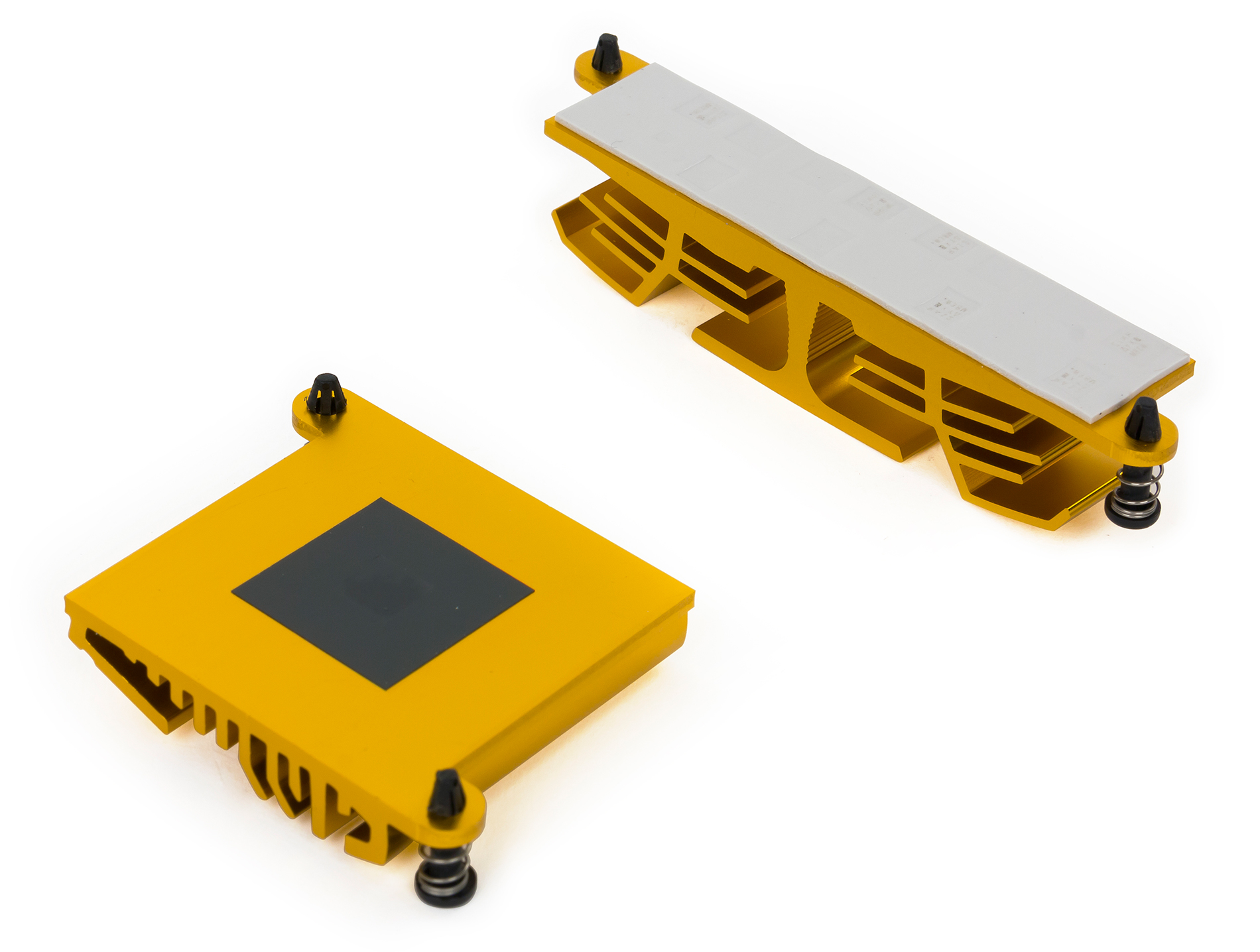

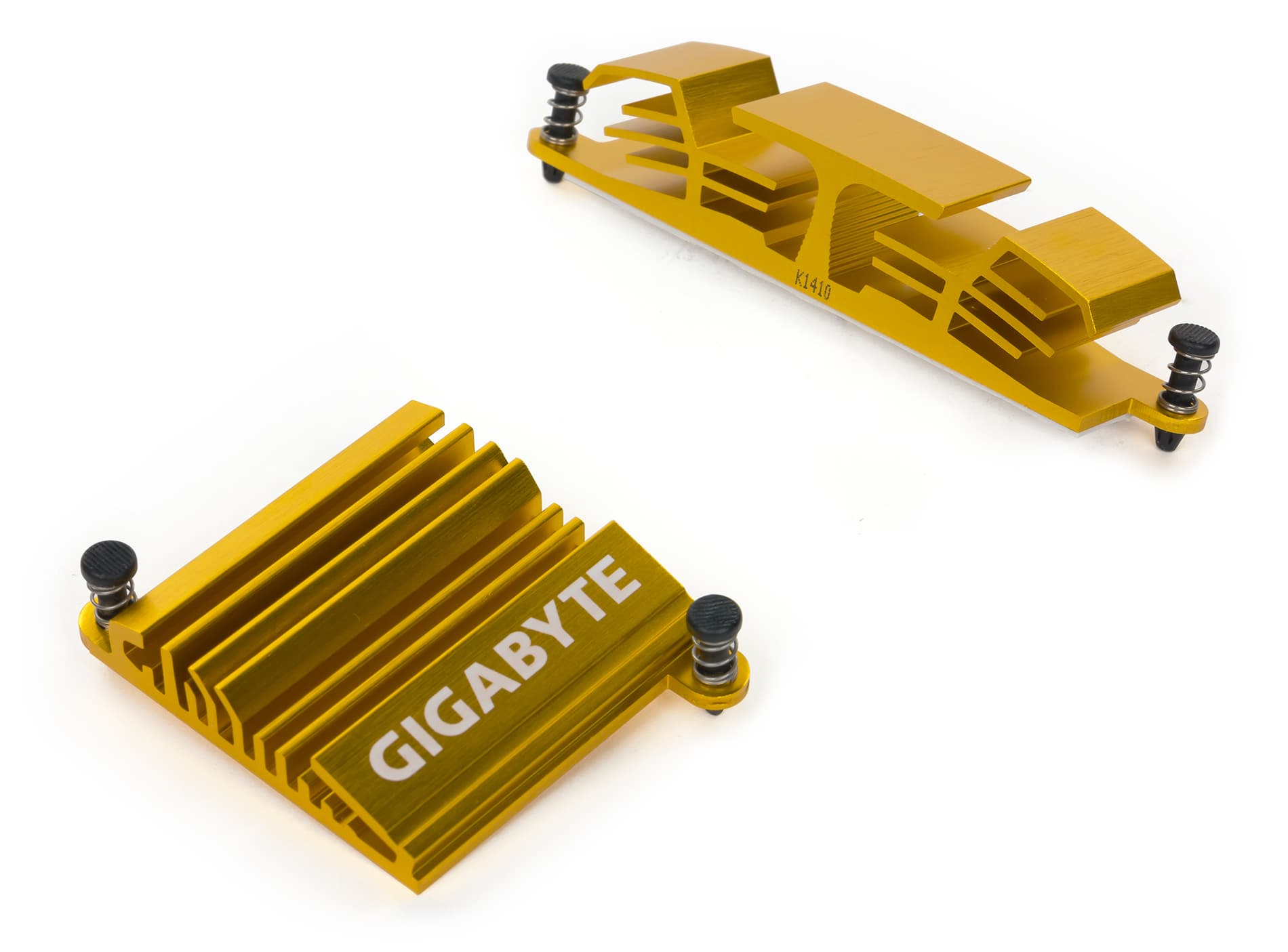

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате имеется всего один миниатюрный радиатор. Также имеется отдельный радиатор, установленный на чипсете.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено три четырехконтактных (с PWM-управлением скоростью вращения) и один трехконтактный разъем для подключения вентиляторов.

Скоростной режим работы четырехконтактных вентиляторов можно настраивать в UEFI BIOS.

Аудиоподсистема

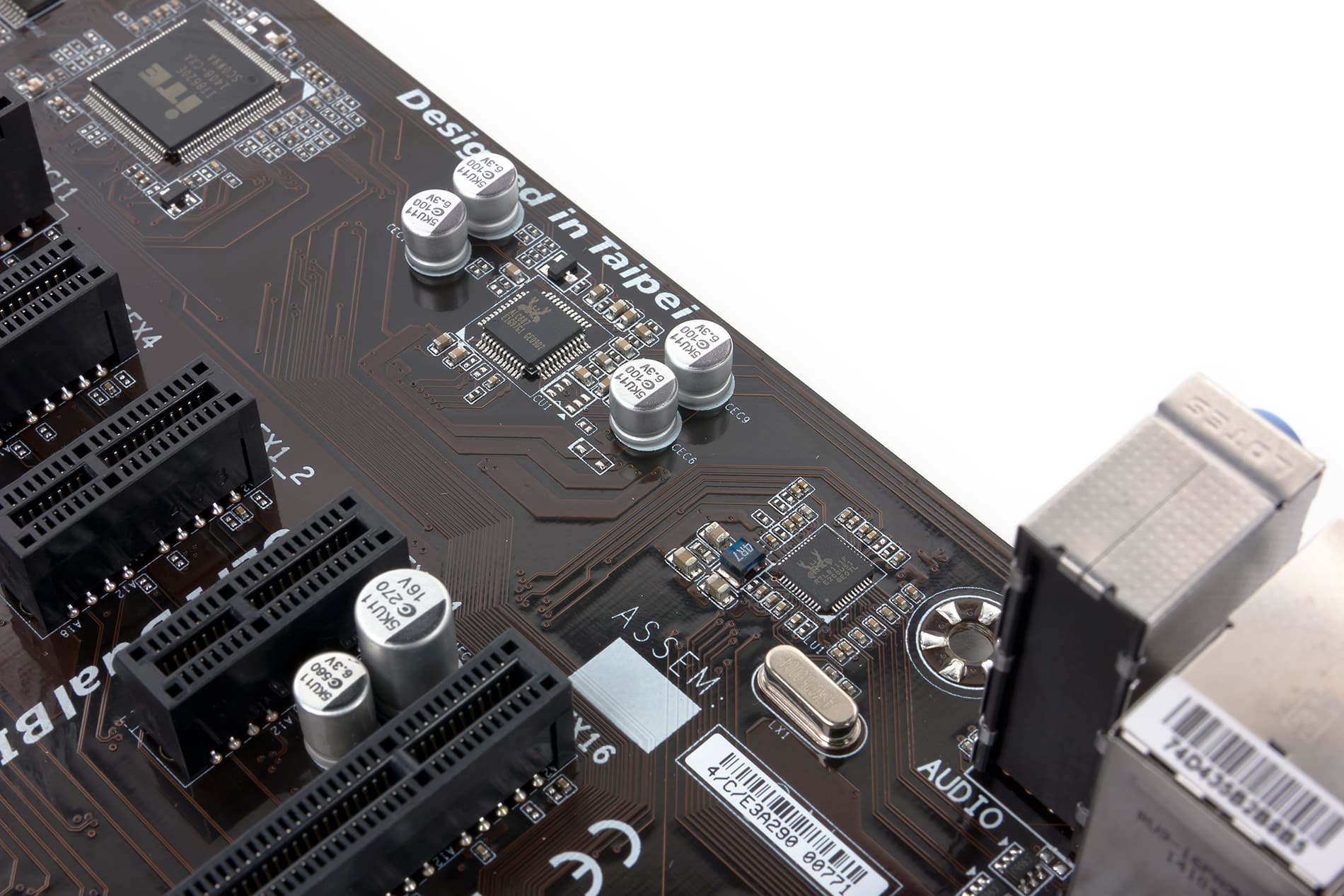

Аудиоподсистема материнской платы Gigabyte Z97P-D3 довольно простая. Тут нет отдельной зоны, изолированной на уровне PCB, для элементов аудиотракта, нет отдельного операционного усилителя, да и компоненты самого аудиотракта (обвязка HDA-аудиокодека) самые простые и дешевые.

На плате применен HDA-аудиокодек Realtek ALC887, на задней панели платы предусмотрены три аудиоразъема типа миниджек (3,5 мм).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Gigabyte Z97P-D3 получил оценку «Хорошо». Тем не менее, нужно отметить, что результаты тестирования не впечатляют. Одним словом, аудиотракт довольно посредственный, а его качество соответствует уровню бюджетных решений.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,07
Отлично
Уровень шума, дБ (А)
−66,0
Посредственно
Динамический диапазон, дБ (А)
71,1
Посредственно
Гармонические искажения, %
0,051
Посредственно
Гармонические искажения + шум, дБ (A)
−61,2
Плохо
Интермодуляционные искажения + шум, %
0,103
Посредственно
Взаимопроникновение каналов, дБ
−66,6
Хорошо
Интермодуляции на 10 кГц, %
0,114
Посредственно
Общая оценка
Хорошо

UEFI BIOS и разгонные возможности

Что касается UEFI BIOS на плате Gigabyte Z97P-D3, то по интерфейсу и функциональным возможностям он практически точно такой же, как и на других платах с чипсетом Intel Z97. А потому не будем повторяться и описывать его стандартные возможности, сославшись вместо этого на обзор Gigabyte Z97X-UD3H.

Казалось бы, на этом можно было закончить, однако уж если UEFI BIOS платы Gigabyte Z97P-D3 позволяет производить разгон процессора, то хотелось бы посмотреть на результаты (несмотря на то, что возможности по разгону в данном случае точно такие же, как у других плат Gigabyte — Z97X-UD3H, Z97X-UD5H).

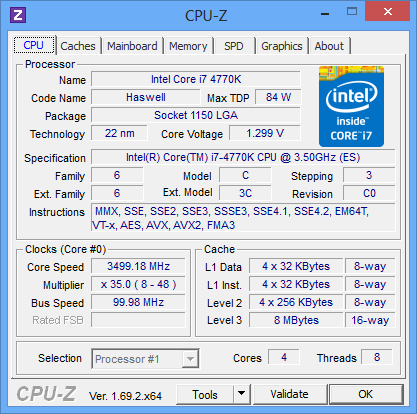

Мы разгоняли на плате Gigabyte Z97P-D3 разблокированный процессор Intel Core i7-4770K. Прежде всего, отметим, что в случае разгона процессора только лишь путем изменения коэффициента умножения (все остальные параметры в режиме Auto), проявляется та же самая проблема, что и на других платах Gigabyte. Эта проблема заключается в том, что напряжение питания ядер процессора (Core Voltage), которое в этом случае устанавливается автоматически, оказывается сильно завышенным. Так, если установить коэффициент умножения равным 48, то напряжение питания ядер процессора составит 1,499 В, что, вообще-то, многовато. Естественно, при такой частоте и таком напряжении питания процессор сильно нагревается под нагрузкой, и сильно возрастает его энергопотребление . В частности, при загрузке процессора тестом Stress CPU (пакет AIDA64) температура ядер процессора составляет порядка 95 °C (при охлаждении нашим стандартным кулером тестового стенда), а энергопотребление процессора составляет 152 Вт. И это при том, что тест Stress CPU нельзя назвать очень сильной нагрузкой процессора. Отметим, что на плате Gigabyte Z97X-UD3H в тех же условиях разгона процессора энергопотребление составляло 114 Вт.



В тесте Stress FPU, который в большей степени нагревает процессор, температура ядер достигает критического значения и наблюдается троттлинг. Энергопотребление процессора в этом режиме составляет уже 175 Вт. Кстати, интересно отметить, что на плате Gigabyte Z97X-UD3H тест Stress FPU нам запустить вообще не удалось (система сразу же «падала»).



В то же время, можно установить напряжение питания ядер процессора вручную. К примеру, если выставить для Core Voltage значение 1,3 В, то результаты будут следующие. При загрузке процессора тестом Stress CPU температура ядер процессора не будет превышать 80 °C, а энергопотребление процессора составит 118 Вт.



Впрочем, при загрузке процессора тестом Stress FPU все-таки достигается критическое значение температуры и наблюдается троттлинг. Энергопотребление процессора в этом режиме составляет те же 175 Вт.



Конечно данная плата может использоваться для разгона процессора, но с той оговоркой, что нужно контролировать напряжение питания ядер процессора. Впрочем, данное замечание относится не только к данной плате, но и ко всем моделям Gigabyte на чипсете Intel Z97. В целом же, Gigabyte Z97P-D3 не ориентирована на разгон.

Выводы

Итак, после знакомства с платой Gigabyte Z97P-D3 можно сделать следующие выводы. Среди плат на чипсете Intel Z97 она представляет собой бюджетное решение (ее стоимость менее 4 тысяч рублей). На этой плате реализован минимум функциональных возможностей и используются самые простые компоненты. Аудиотракт посредственный, регулятор напряжения питания самый простой — и так далее. По набору раритетных портов (разъем для LPT-порта, разъем для СOM-порта, COM-порт на задней панели платы, два разъема PS/2, два слота PCI) можно сделать вывод, что плата ориентирована на очень специфический сегмент рынка, где требуются решения для подключения специализированного оборудования, в котором до сих пор используются такие устаревшие порты. Приобретать эту плату для домашнего пользователя вряд ли имеет смысл.

С другой стороны, не очень понятно, зачем такую плату нужно было выпускать на топовом чипсете Intel Z97, особенно если учесть, что никаких преимуществ этого чипсета на плате не реализовано. Действительно, разъема M.2 нет, а слот PCI Express 3.0 x16 всего один (чипсет Intel Z97 позволяет группировать 16 линий PCI Express 3.0 процессора Haswell в различных комбинациях). Точно такое же по своим функциональным возможностям решение можно было сделать и на чипсете Intel 8-й серии — собственно, плата Gigabyte Z87P-D3 на чипсете Intel Z87 мало чем отличается от Gigabyte Z97P-D3. Правда, и стоимость этих моделей почти одинакова.

Итак, заканчивая наш обзор, еще раз подчеркнем, что плата Gigabyte Z97P-D3 ориентирована на специфический сегмент рынка и не предназначена для домашних пользователей.
