Gigabyte 8SG667 — системная плата на базе чипсета SiS648


Компания выпускает материнские платы самой широкой направленности: от типичных бюджетных решений с минимальной комплектацией и функциональностью до топовых моделей, один перечень поставки которых занимает полстраницы. В данном случае мы видим 100-процентного представителя первой крайности.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
  • Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2002;
    • Gigabyte EasyTune 4;
    • Gigabyte Face Wizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte Management Tools.

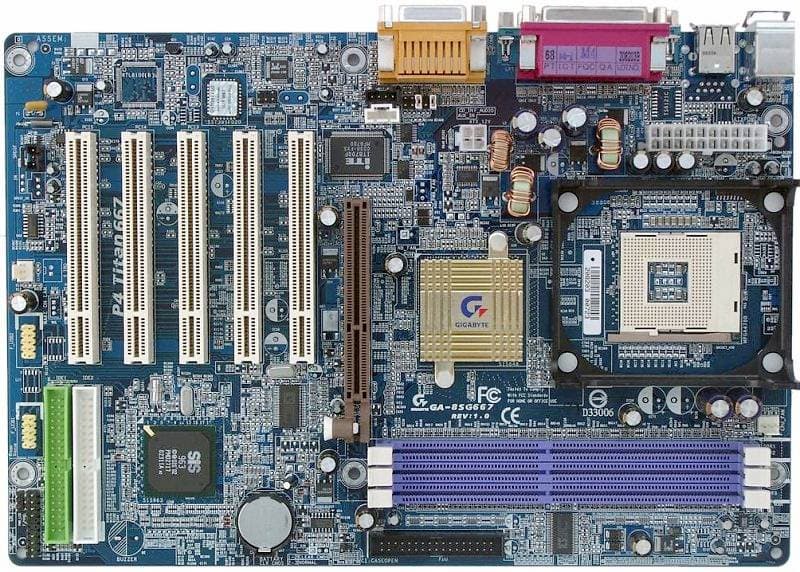

Удобство пользования платой принесено в жертву размерам: всего 20 сантиметров ширины заставляют примириться с недостатками разводки. Впрочем, из основных минусов можно отметить только расположение аудиовходов перед слотами PCI, разъемов IDE — позади них, а разъемов питания — между задней панелью и процессорным сокетом, к тому же при вставленной видеокарте неудобно манипулировать модулями памяти, — но все эти недостатки нередки и на полноразмерных моделях. На плате отсутствуют перемычки и переключатели.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 3300 мкФ и несколько менее емких (непривычно низкий показатель для продукции этой компании, что, вероятно, тоже вызвано ориентированностью на бюджетный сегмент рынка, но вступает в противоречие с обширными возможностями для разгона, заложенными в BIOS).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF.

Не распаяны, но разведены на плате: сетевой контроллер и разъем RJ45.

На плате используются возможности системного мониторинга микросхемы ITE IT8700F. Контролируются:

  • напряжения процессора, +1,8, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х200 мм.

Настройка платы осуществляется:

Из BIOS, основанного на версии 6.00 от AwardНастройки таймингов памяти+Top Performance
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 60—255 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—355 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора-
Изменение напряжения памяти+Normal, +0,1, +0,2 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0,1 В

Использовалась версия BIOS F3, как последняя из доступных на время проведения тестирования.

Вроде бы комплектация и функциональность явно обрекают на интерес к плате лишь желающих собрать недорогую офисную систему, но невероятные (иначе и не скажешь: как вам 255 МГц на AGP — ваша видеокарта готова к такому испытанию?) возможности BIOS для разгона несколько смущают и даже пугают :).

Результаты тестов:
