Gigabyte 8S655FX — системная плата на базе чипсета SiS655FX


  • Чипсет SiS655FX (использован северный мост SiS655FX и южный — SiS964)

Младшая модель из (привычно) широкой линейки плат Gigabyte на SiS655FX удивила нас наличием контроллера FireWire в отсутствие «более рядовых» контроллеров сети и IDE RAID, но в остальном (и по комплектации, и по функциональным возможностям) она все-таки оправдывает свое позиционирование. Плата попала к нам на тестирование в OEM-комплектации, но фактически мы не увидели только коробку.

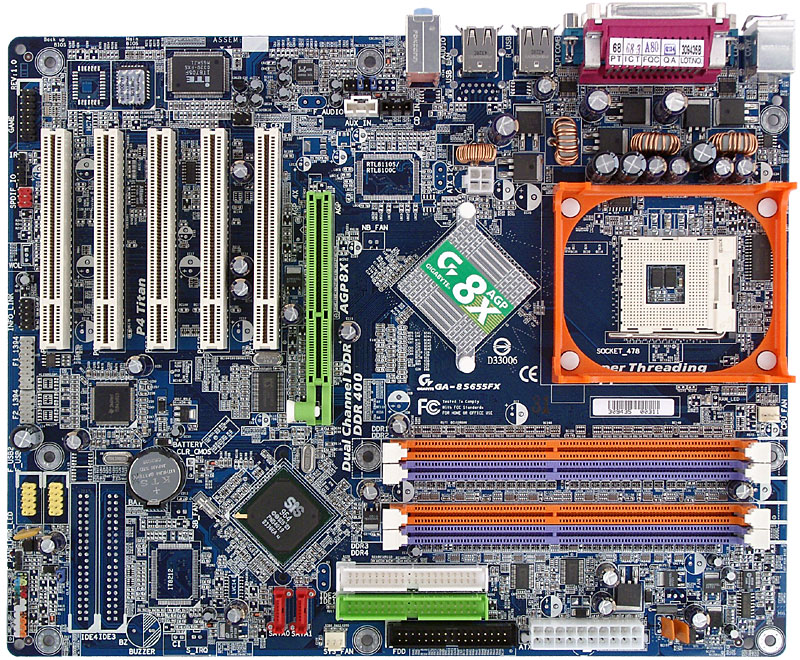

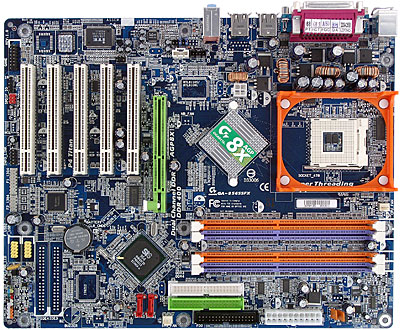

Разводка платы нас порадовала, хотя ряд разъемов вдоль левого края, конечно, расположен не совсем удобно для доступа, также неизбежным злом представляется размещение звуковых входов у задней панели (но, по крайней мере, кабели от них не будут путаться вокруг видеокарты). Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности на текстолите платы отсутствует. Наличие напряжения на разъемах модулей памяти индицируется желтым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и 7 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающей 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8705F. Контролируются:

  • напряжение процессора, памяти, +3,3 и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

Рассматриваемая модель является младшей в линейке, так что неудивительно большое количество разведенных, но не распаянных на ней элементов: контроллера IDE RAID и его разъемов, сетевого контроллера и разъема RJ-45, второй микросхемы Flash EEPROM, разъема WOL, двух разъемов для подключения вентиляторов и датчика открытия корпуса, перемычки для очистки CMOS. Все они обретают свое место в старших моделях: в Gigabyte 8S655FX-L добавляется 100-мегабитный сетевой контролер Realtek 8100C (а в Gigabyte 8S655FX Ultra он заменяется гигабитным адаптером Realtek 8110S), кроме того, в Ultra-версии добавляется RAID-контроллер, побогаче комплектация и распаяны все перечисленные выше разъемы и прочие элементы. Наверное, стоит еще добавить, что плата Gigabyte 8S655TX Ultra выполнена на той же PCB, только в качестве северного моста, разумеется, применяется чип SiS655TX — более производительный, хотя и не отличающийся по функциональности от SiS655FX.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, заявлена поддержка процессоров на ядре Prescott);
  • 4 разъема под DDR SDRAM DIMM (до 4 модулей по 1 ГБ, DDR266/333/400 без ECC; возможен двухканальный режим работы при установке двух, трех или четырех модулей);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — «чипсетные», режимы RAID 0, 1 и JBOD;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • 2 разъема для подключения планок на 3 порта FireWire;
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения SMBus-устройств;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

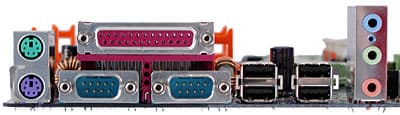

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT и 2 COM-порта;
  • 2 порта USB (2.0);
  • Еще 2 порта USB (2.0);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Документация: руководство пользователя материнской платы на английском языке;
  • Кабели: 2 SATA (c переходником-разветвителем питания PCPlug-SATA), один ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • eBook Reader;
    • DirectX 9.0;
    • Norton Internet Security;
    • Gigabyte @BIOS;
    • Gigabyte DMIView;
    • Gigabyte EasyTune4;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel;
    • Gigabyte Management Tools;
    • Gigabyte System Information Viewer.

Для задействования всех интегрированных возможностей платы придется докупить планки на заднюю панель компьютера с портами FireWire и USB.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC658, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Фирменные технологии

  • Q-Flash и @BIOS (утилиты для прошивки новых версий BIOS без необходимости загружаться в DOS);
  • EasyTune 4 (фирменная утилита под Windows для разгона и контроля параметров в реальном времени);
  • Xpress Recovery (утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных);
  • Xpress Install (автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD).

Настройки

С помощью перемычек и переключателейПеремычка для сброса пароляОбнуление CMOS не требуется, так как при невозможности стартовать настройки BIOS автоматически сбрасываются на начальные
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS Active Time, RAS Precharge Time, RAS to CAS Delay
Выбор частоты работы памяти+200, 240, 266, 300, 320, 333, 360, 400, 452, 482, 502, 536, 602, 670 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 60—100 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—355 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Normal, +5%, +7,5%, +10%
Изменение напряжения памяти+Normal, +0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0,1, +0,2, +0,3 В

Использовалась версия BIOS F2, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Согласно данным предварительного тестирования, эта модель является более медленной (из двух рассмотренных :)) представительницей чипсета. Впрочем, учитывая, что отставание от материнской платы ASUS едва достигает 3%, вряд ли здесь уместно говорить о превосходстве в скорости.

ТестASUS P4S800D DeluxeGigabyte 8S655FX
Архивирование в WinRAR, мин:сек3:153:22
Кодирование MPEG4, мин:сек28:4929:13
Return to Castle Wolfenstein (Fast@800x600x32), fps213209
Return to Castle Wolfenstein (Normal@1024x768x32), fps201197
Serious Sam: The Second Encounter (Speed@800x600x32), fps131128
Serious Sam: The Second Encounter (Normal@1024x768x32), fps124121


Материнская плата Gigabyte 8S655FX предоставлена компанией OLDI
