Gigabyte 8IRX — системная плата на базе чипсета i845D

Чипсет i845D

Обычная "топовая" плата от этой компании: фирменный синий цвет, DualBIOS, настройки и функциональность, скорость — все это привычно и приятно.

Комплект поставки включает:

Упаковку: коробка стандартного для компании дизайна;
Документацию: руководство пользователя — на английском и китайском языках; плакат с кратким описанием основных моментов по установке и настройке платы — на английском языке;
Кабели: один АТА66/100/133 и шлейф для подключения дисковода;
Планку на заднюю панель компьютера с 2 портами USB;
Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Gigabyte EasyTune III;
- Gigabyte Face Wizard — утилита для создания заставок в BIOS;
- Gigabyte Windows Utility Manager;
- Gigabyte Management Tool;
- Intel LDCM;
- Norton Antivirus 2001;
- Norton Personal Firewall 2001.

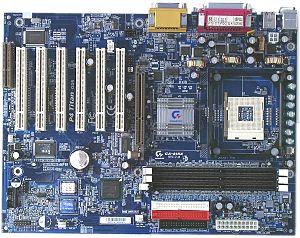

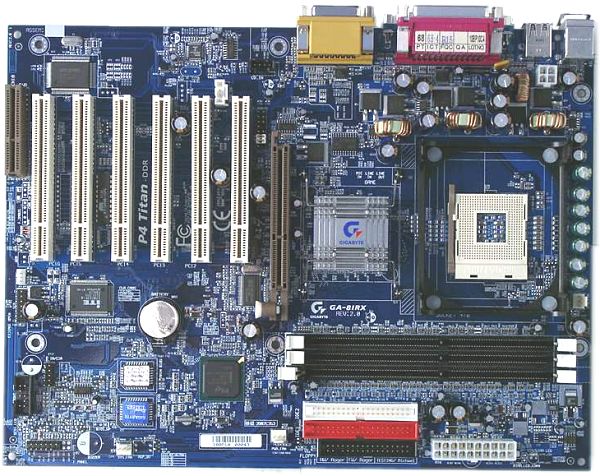

Разводка платы достаточно удобна, в качестве маленького недостатка можно отметить лишь не самое лучшее расположение аудиовходов — перед слотами PCI и AGP. На плате нет перемычек — возможно, это вызвано предсерийностью присланного нам образца.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 и 10 по 1500 мкФ (средний результат, но впрочем, проблем при тестировании не возникало).

На плату интегрированы следующие контроллеры: звуковой, выполненный на основе возможностей микросхемы Creative CT5880-DEQ и имеющий разъем для подключения фронтальных выходов. Благодаря использованию I/O-контроллера ITE IT8712F-A на плате есть разъемы для подключения считывателя смарт-карт.

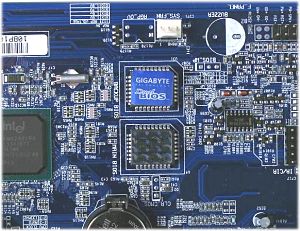

На плате применена фирменная технология Gigabyte DualBIOS, которая позволяет задействовать вторую распаянную микросхему BIOS в качестве резервной.

Не распаяны, но разведены на плате: несколько перемычек (для очистки CMOS, выбора напряжения AGP и пр.), а также разъемы Wake-on-ring, SPDIF и несколько других.

На плате используются возможности системного мониторинга микросхемы IT8712F-A от ITE. Контролируются напряжения процессора, +3,3, +5 и +12 В, частота вращения 3 вентиляторов и температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеются 3 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры платы — 305х230 мм.

Настройка платы осуществляется:

Из BIOS, основанного на версии 6.00PG от Award	Настройки таймингов памяти	+	CAS Latency, RAS to CAS Delay, RAS Precharge Time, Active to precharge delay, Refresh mode select
	Выбор частоты работы памяти	+	Auto/DDR200/DDR266
	Настройка работы шины AGP	+
	Настройка работы шины PCI	-
	Возможность изменения делителя частоты для шин AGP и PCI	+	PCI=PLL/16 (FSB/4), PCI=PLL/20 (FSB/5), PCI=PLL/24 (FSB/6), PCI=PLL/32 (FSB/8), PCI=PLL/40 (FSB/10)
	Ручное распределение прерываний по слотам	+
	Изменение частоты FSB	+	c шагом в 1 МГц, 100-200 МГц
	Изменение коэффициента умножения процессора	+	х8-х50
	Изменение напряжения ядра процессора	-
	Изменение напряжения памяти	+	+0,1, +0,2, +0,3 В
	Изменение напряжения чипсета	-
	Изменение напряжения шины AGP	+	+0,1, +0,2, +0,3 В

Использовалась версия BIOS F6, как последняя из доступных на время проведения тестирования.

На фоне имеющихся богатых настроек несколько странным выглядит отсутствие возможности изменять напряжение процессора. Мы надеемся, что в следующих версиях BIOS такая возможность появится, и тогда плату можно будет смело рекомендовать всем, учитывая ее скоростные и функциональные возможности, а также хорошую стабильность.

Результаты тестов:

Сравнительное тестирование 10 материнских плат на чипсете Intel 845D

22 марта 2002 г.

Дмитрий Майоров, Сергей Пикалов
