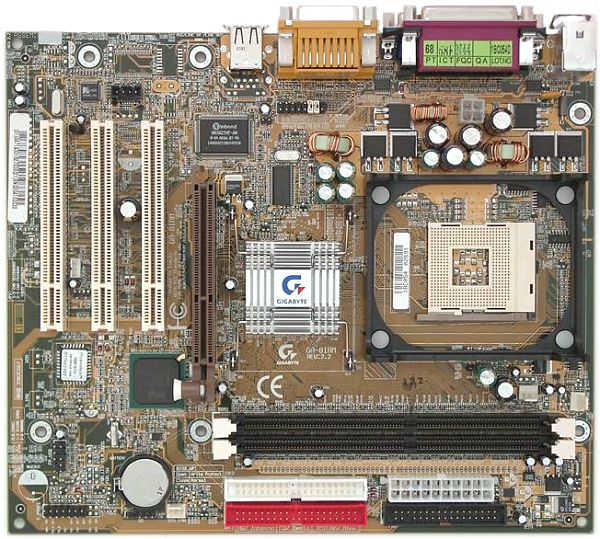

Gigabyte 8IRM — системная плата на базе чипсета i845D


Еще один представитель "малышей" в нашем обзоре. На этот раз производитель не стал использовать свой фирменный синий лак, и любой покупатель может посмотреть на обычно доступную лишь системным интеграторам плату желтого цвета от компании Gigabyte. Плата попала к нам в OEM-исполнении.

Комплект поставки включает:

  • Документацию: руководство пользователя — на английском языке;
  • Кабели: один АТА66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Gigabyte EasyTune III;
    • Gigabyte Face Wizard — утилита для создания заставок в BIOS;
    • Gigabyte Windows Utility Manager;
    • Gigabyte Management Tool;
    • Intel LDCM;
    • Norton Antivirus 2001;
    • Norton Personal Firewall 2001.

Об удобстве разводки плат формата mATX говорить не совсем корректно, так как здесь все подчинено необходимости уместить элементы на ограниченной площади, поэтому просто отметим достаточно большое имеющееся количество неудобно расположенных разъемов. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, но их назначение на текстолите не отображено.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 1 конденсатор емкостью 3300 и 9 по 1500 мкФ (средний результат, но впрочем, проблем при тестировании не возникало).

На плату интегрированы следующие контроллеры: звуковой, выполненный на основе возможностей чипсета и кодека ALC201A от Avance Logic.

Не распаяны, но разведены на плате: сетевой контроллер на основе возможностей чипсета и разъем для него.

На плате используются возможности системного мониторинга микросхемы W83627HF-AW от Winbond. Контролируются напряжения процессора, +3,3, +5 и +12 В, частота вращения 2 вентиляторов и температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеются 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 3 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры платы — 245х210 мм.

Настройка платы осуществляется:

Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge Time, Active to precharge delay
Выбор частоты работы памяти+Auto/DDR200/DDR266
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI=PLL/16 (FSB/4), PCI=PLL/20 (FSB/5), PCI=PLL/24 (FSB/6), PCI=PLL/32 (FSB/8), PCI=PLL/40 (FSB/10)
Ручное распределение прерываний по слотам+
Изменение частоты FSB+c шагом в 1 МГц, 100-200 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS F4, как последняя из доступных на время проведения тестирования

В целом плата почти ничем, кроме необычного для компании цвета, не запомнилась — все здесь средненько, но впрочем, такие платы и нужны для компьютеров офисного и подобных типов.

Результаты тестов:



Плата Gigabyte 8IRM предоставлена компанией ELST
