Gigabyte 8IEXP — системная плата на базе чипсета i845E


Плата от Gigabyte была одним из первых в нашей лаборатории представителей нового чипсета Intel, и она сразу же поставила планку функциональной насыщенности на очень высокую отметку, заставляя оценивать конкурентов без всякой снисходительности.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна серии P4 Titan;
  • Документацию: руководство пользователя материнской платы и краткое руководство пользователя по установке платы — все на английском языке;
  • Кабели: 3 ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 4 портами USB;
  • Планку на заднюю панель компьютера с 3 разъемами IEEE1394;

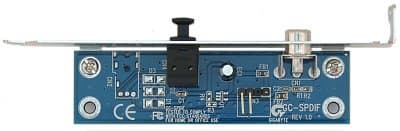

  • Планку на заднюю панель компьютера с разъемами SPDIF-Out типа Coaxial и TosLink;

  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1a;
    • Adobe Acrobat Reader;
    • ITE GSM Editor;
    • Norton Internet Security 2002;
    • System Information Viewer;
    • Gigabyte EasyTune 3;
    • Gigabyte EasyTune 4;
    • Gigabyte Face Wizard;
    • Gigabyte Utility Manager;
    • Gigabyte Management Tool;
    • Gigabyte IA Panel.

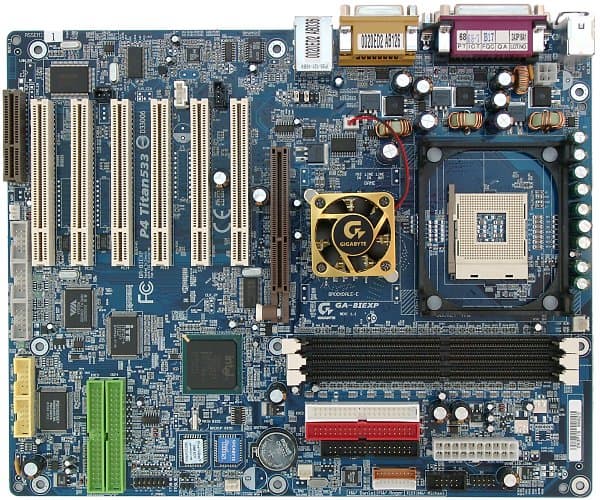

Разводка платы выполнена не самым удачным образом вследствие большого количества интегрированных контроллеров: разъемы аудиовходов и IDE RAID размещены слишком близко от слотов PCI, при вставленной видеокарте затрудняется работа с модулями памяти, а наличие целого ряда разъемов на левом краю платы не позволит с удобством использовать последние слоты PCI. Доступ к единственной перемычке не затруднен даже при установке платы в корпус, ее краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 9 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы Creative CT5880-DEC, с разъемом для подключения фронтальных аудиовходов/выходов, разъемом SPDIF и возможностью подключения аудиосистем 4.1;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10Base-T/100Base-TX;
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20276, с возможностью создания RAID уровней 0 и 1 по протоколу ATA133;
  • контроллер шины IEEE1394, реализованный на базе микросхемы VIA VT6306.

Благодаря использованию SmartI/O-контроллера Winbond W83L518D на плате реализована поддержка (и имеются разъемы для подключения) считывателей смарт-карт и флеш-карт форматов SD и MS.

На плате применена фирменная технология компании DualBIOS (вторая микросхема Flash EEPROM для хранения копии BIOS).

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

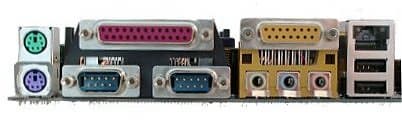

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0/ 3 IEEE1394; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+Top Performance
Выбор частоты работы памяти+Auto, FSBx1,5, FSBx2,0
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI (AGP/2) = 33-50 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100 — 355 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+1,5 — 1,725 В с шагом 0,025 В
Изменение напряжения памяти++0,1, +0,2, +0,3 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP++0,1, +0,2, +0,3 В

Использовалась версия BIOS F8a, как последняя из доступных на время проведения тестирования.

Плата вышла на загляденье: есть почти все, что можно вспомнить из контроллеров, не говоря уж про потенциал для оверклокеров — чего стоит одна только возможность выставить 355 МГц на шину FSB! :)

Результаты тестов:
