Gigabyte GA-7ZXE rev1.1 — системная плата на базе чипсета VIA KT133A


Маленькая аккуратная плата на KT133A в простой коробке без изысков — все говорит о том, что это не хит продаж, но надежная рабочая лошадка.

Комплект поставки включает:

  • Упаковку: обычная коробка уже устаревшего дизайна;
  • Документацию: руководство пользователя и краткая инструкция по сборке PC — все на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.0;
    • Adobe Acrobat Reader 4.05;
    • Norton Antivirus;
    • Norton Personal Firewall 2001;
    • фирменные утилиты компании EasyTune III (для автоматического разгона системы прямо из Windows) и @BIOS (для загрузки нужной версии обновленной версии БИОС через интернет и прошивки ее из Windows) .

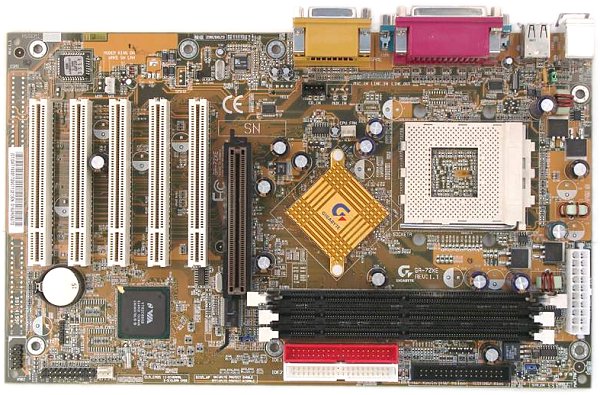

Несмотря на сравнительно маленький размер платы к ее разводке практически нет претензий, разве что вставленная видеокарта блокирует перемычку для выбора частоты FSB. Доступ к некоторым имеющимся перемычкам может быть затруднен (и даже без установки платы в корпус), их краткое описание приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ, 1 на 1200 мкФ и 8 по 330 мкФ (стабильность платы во всех тестах на многочисленных платформах была просто прекрасной).

На плату интегрированы следующие контроллеры: звуковой, выполненный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC201A с выходом для подключения фронтальных аудиоразъемов.

Плата обладает следующими специальными возможностями: на слоте AGP имеется защелка (для препятствования выпадению видеокарты из разъема); о наличии питания на разъемах памяти сигнализирует зеленый светодиод.

Не распаяны, но разведены на плате: слот ISA, разъемы Wake-on-Ring и SPDIF, различные аудиовходы, перемычки для защиты BIOS от записи и очистки CMOS, разъем для подключения вентилятора.

На плате используются возможности системного мониторинга южного моста чипсета. Контролируются:

  • напряжения процессора, Vdd, Vcc3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (термодиодом в сокете) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 3 SDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB; размеры — 304х183 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для включения возможности пробуждения системы от устройства USB
Перемычка для включения поддержки STR (Suspend-to-RAM)
Перемычка для выбора частоты FSB100 и 133 МГц
Из BIOS, основанного на версии 1.24h от AMIНастройки таймингов памяти+CAS Latency,
DRAM Drive Strength,
MD Bus Strength,
CAS Bus Strength,
Delay DRAM Read Latch,
Memory Data Drive,
SDRAM Command Drive,
Memory Address Drive,
CAS# Drive,
RAS# Drive
Выбор частоты работы памяти+Auto, 100 и 133 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+При установке соответствующей перемычки в положение «100 МГц» — 100-120 МГц с шагом 1 МГц, «133 МГц» — 133-200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS F6, как последняя из доступных на время проведения тестирования.

Отличная стабильность при крайне небогатом наборе инструментов для разгона и ограниченности функциональных возможностей (из-за морально устаревшего чипсета) не позволяют рекомендовать эту плату тем, кто стремится идти в ногу со временем, но для ищущих надежное и удобное в подключении решение Gigabyte GA-7ZXE будет прекрасным выбором.

Результаты тестов:



Системная плата Gigabyte GA-7ZXE предоставлена компанией ОЛДИ
