Gigabyte 7NNXP — системная плата на базе чипсета NVIDIA nForce2 Ultra 400


Плата прекрасно укомплектована и функциональна насыщенна – она является топовой моделью в линейке компании, основанной на базе этого чипсета. К нам в руки попал предсерийный экземпляр.

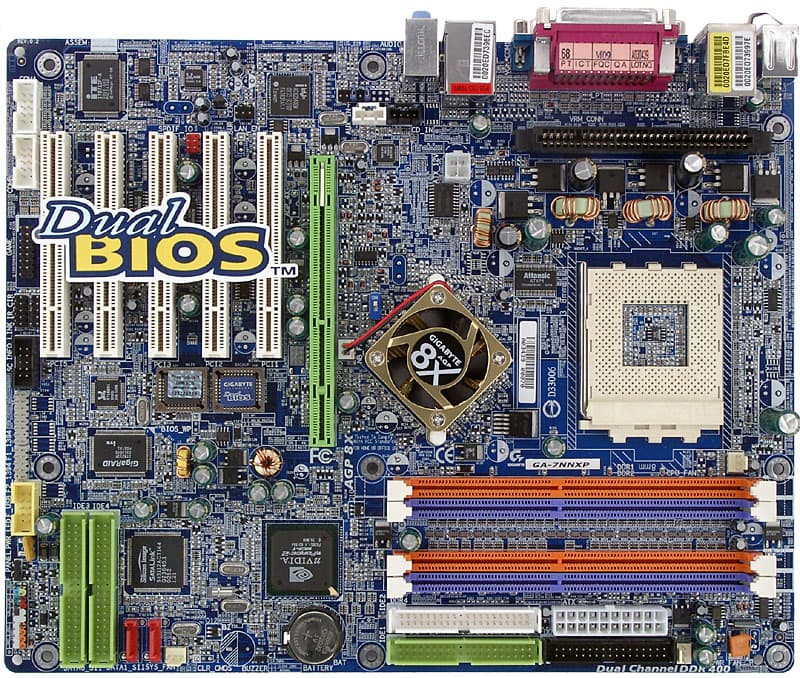

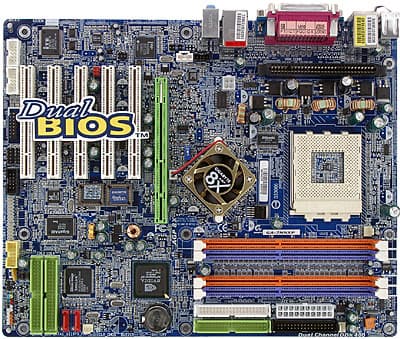

Поскольку плата максимально насыщена различными контроллерами, то ее разводку сложно было сделать удобной – разъемы IDE RAID находятся позади, а аудиоразъемы – перед слотами PCI. Неудобство также могут принести целый ряд разъемов вдоль левого края платы и скученность разъемов около модулей памяти. Доступ к перемычке не затруднен при установке платы в корпус, ее краткое описание приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсаторов по 3300 мкФ и 3 по 1000 мкФ.

Разведенные, но не распаянные места под микросхемы и разъемы на плате отсутствуют. Размер платы – 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, +3.3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Реализованные на плате фирменные технологии

  • DualBIOS (резервная микросхема Flash EEPROM с копией BIOS);
  • DPS2 (внешний модуль VRM для повышения стабильности работы CPU).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A/Socket 462);
  • 4 разъема под DDR SDRAM DIMM (парные выделены цветом);
  • Слот AGP Pro без защелки;
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 4 разъема IDE (Parallel ATA) – два «чипсетные» и два от IDE RAID;
  • 2 разъема SATA, принадлежащие внешнему контроллеру;
  • Разъем для подключения планки с 2 портами USB;
  • Разъем для подключения планки с портами IEEE 1394 (FireWire);
  • Разъем для подключения планки с аудио S/PDIF коннекторами (см. описание комплектации);
  • Разъем для подключения звукового выхода с CD/DVD-привода;
  • 4 разъема для подключения вентиляторов (3 из них с возможностью контроля количества оборотов, один – без).

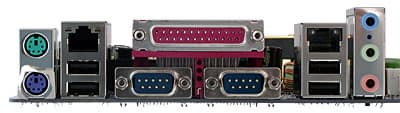

Задняя панель платы

  • Разъемы PS/2 для клавиатуры и мыши;
  • 2 разъема USB (2.0) + разъем RJ-45 (Ethernet);
  • Разъемы LPT-порта и двух COM-портов;
  • Еще 2 разъема USB (2.0) + разъем RJ-45 (Ethernet);
  • 3 аудиоразъема (Line In/Out и Microphone).

Комплект поставки

  • Упаковка: коробка уже привычного дизайна;
  • Документация: руководство пользователя SATA RAID – на английском языке;
  • 3 кабеля ATA66/100/133 и кабель для подключения дисковода;
  • 2 кабеля SATA без переходников питания;
  • Планка на заднюю панель с 2 разъемами SATA для подключения внешних SATA-устройств, кабелем SATA и переходником питания;
  • Планка на заднюю панель с 2 портами USB;
  • Планка на заднюю панель с 2 портами IEEE 1394;
  • Планка на заднюю панель с разъемами Sub/Center, Rear и SPDIF-Out типов Coaxial и TosLink;
  • Модуль DPS;
  • Заглушка на заднюю панель компьютера;
  • Компакт-диск с программным обеспечением:
    • Необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Gigabyte @BIOS;
    • Gigabyte DMIView;
    • Gigabyte EasyTune4;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel;
    • Gigabyte Management Tools 2.0;
    • DirectX 9.0.

Интегрированные контроллеры

  • Звуковой, на базе возможностей чипсета и AC’97 кодека Realtek ALC650 с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • 2 сетевых, из них один реализован на базе возможностей чипсета, второй – на базе микросхемы Intel RC82540EM, оба с поддержкой 10BaseT/100BaseTX;
  • SATA RAID на базе микросхемы Silicon Image SiI3112ACT144 с возможностью создания RAID уровней 0 и 1 по протоколу SATA150;
  • IDE RAID, выполненный на базе микросхемы ITE IT8212F, с возможностью создания RAID уровней 0, 1 и 0+1 по протоколу ATA133;
  • Шины IEEE 1394 (FireWire), на базе микросхемы Agere FW323-06.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, T(RAS), T(RCD), T(RP)
Выбор частоты работы памяти+By SPD, Auto, 50%, 60%, 66%, 75%, 80%, 83%, 120%, 125%, 133%, 150%, 166% и 200% от частоты FSB
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 50, 66-100 МГц, шаг 1-3 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-300 МГц, шаг 1-2 МГц
Изменение коэффициента умножения процессора+x5—x22,5
Изменение напряжения ядра процессора+1.1-1.85 В, шаг 0.025 В
Изменение напряжения памяти+Normal, +0.1, +0.2 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0.1, +0.2, +0.3 В

Использовалась версия BIOS F11, как последняя из доступных на время проведения тестирования.
