Fujitsu-Siemens D1627-A — системная плата на базе чипсета i865PE


Плата от крупной и уважаемой компании, но практически неизвестной на розничном рынке. Пожалуй, самое интересное в ней — возможности по поддержанию стабильности работы, безопасности системы и системного мониторинга, в то время как про разгон и скорость здесь лучше даже не вспоминать.

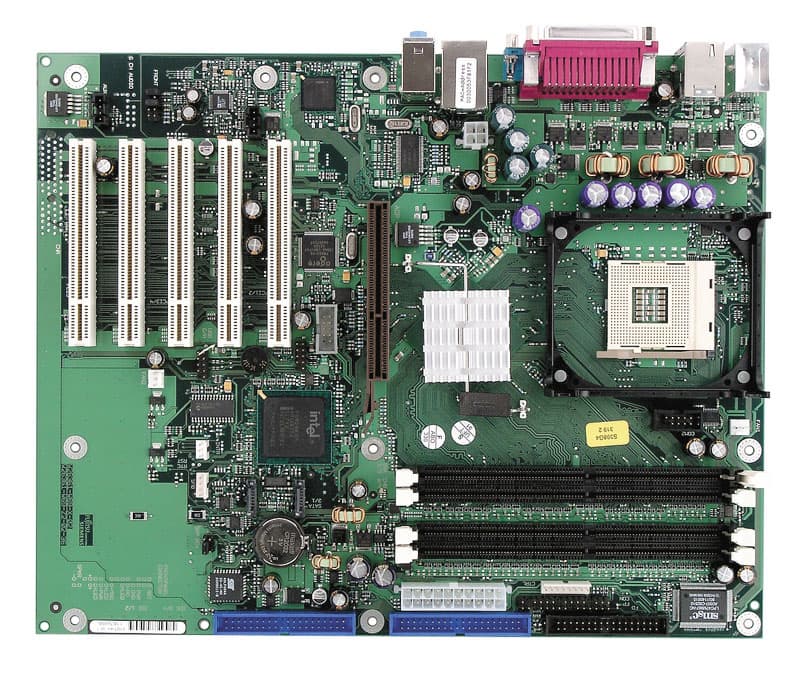

Разводка платы достаточно удобна, небольшими минусами являются расположение разъемов аудиовходов перед слотами PCI и скученность разъемов около модулей памяти, что будет препятствовать свободному доступу к последним. Характерной особенностью этой и многих других, ориентированных в первую очередь на OEM, плат является разводка «с запасом», когда mATX-вариант получается простым усечением «лишнего» текстолита, на котором в полноразмерной версии распаяны только слоты расширения. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 4 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (2 по 1500 мкФ).

Размер платы — 305х245 мм («широкий ATX», крепление к корпусу девятью винтами).

Из фирменных технологий компании можно отметить:

  • HDD Password и USB Security (возможность запретить загрузку системы до ввода пароля или вставки внешнего USB-ключа);
  • Recovery BIOS (автоматическое восстановление поврежденной прошивки BIOS с заранее приготовленной дискеты — запускается установкой перемычки);
  • Silent Fan (автоматическая регулировка частоты вращения вентиляторов).

Не распаяны, но разведены на плате: слот CNR (имеется в прочих моделях семейства, основанных на той же PCB) и разъем для подключения планки с разъемами S/PDIF-In/Out. Наличие напряжения +5 В индицируется красным светодиодом. На плате используются возможности системного мониторинга микросхемы SMSC LPC47M967-NC (довольно редкий чип Hardware Monitor + Super I/O, его нам приходилось видеть ранее только у Intel и некоторых моделей FIC). Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5 и +12 В;
  • частота вращения 2 обычных вентиляторов и одного в БП (требуется подключение специального кабеля к плате);
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего термодатчика (в комплекте).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478) с предустановленным держателем процессорного кулера;
  • 4 разъема под DDR SDRAM DIMM (для достижения максимальной производительности надо устанавливать пары модулей в сгруппированные вместе разъемы);
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Один разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA — «чипсетные»;
  • Разъем для подключения планки со вторым последовательным (COM-) портом;
  • Разъем для подключения планки с портом FireWire;
  • 2 разъема для подключения планок по 2 порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-IN;
  • Разъем для подключения SMBus-устройств (внешнего термодатчика);
  • Разъем для датчика открытия корпуса;
  • 2 разъема для подключения вентиляторов с возможностью регулировки оборотов и один специальный разъем для контроля вентилятора в блоке питания.

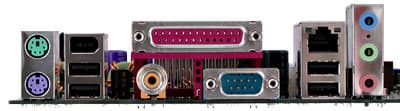

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 2 разъема USB (2.0) и один FireWire;
  • Разъемы COM-порта (один), LPT-порта, и S/PDIF-Out (коаксиальный);
  • 2 разъема USB (2.0) и один RJ-45 (Ethernet);
  • 3 аудиоразъема (Line In/Out и Microphone).

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы (на английском, немецком и французском языках);
  • Кабели: 2 SATA (с двумя переходниками питания PCPlug-SATA), 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с двумя портами USB;
  • Внешний датчик температуры;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • DeskView OEM;
    • SystemGuard;
    • LogoFlash;
    • DirectX 8.0a;
    • Adobe Acrobat Reader.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Analog Devices AD1985, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF (обращаем ваше внимание на то, что кодеки Analog Devices традиционно считаются одними из самых лучших по качеству звука);
  • Сетевой, на базе микросхемы Intel 82562EZ, с поддержкой 10/100 Base-T (Fast Ethernet);
  • FireWire, на базе микросхемы Agere FW322-06, с поддержкой 2 портов.

Настройки

С помощью перемычек и переключателейПеремычка для очистки пароля
Перемычка для восстановления BIOS
Из BIOS, основанного на версии 4.06 от PhoenixНастройки таймингов памяти-
Выбор частоты работы памяти-
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100, 133, 200 МГц
Изменение коэффициента умножения процессора+x12—x27
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS R1.03, как последняя из доступных на время проведения тестирования.

Краткие выводы

Плата продемонстрировала в наших тестах очень невысокую скорость, да и возможности расширения у нее далеки от впечатляющих, так что интересна она будет, скорее, в качестве стабильной и недорогой рабочей лошадки. Желающие могут также присмотреться к аналогам этой модели D1627-G и D1625-A, лишенным поддержки SATA RAID (используется южный мост ICH5) и второго COM-порта, но имеющим распаянный слот CNR (у модели D1625-A, к тому же, нельзя подключить внешний термодатчик)

Результаты тестов:
