Foxconn WinFast NFPIK8AA-8EKRS — системная плата на базе чипсета NVIDIA nForce Pro


  • Чипсет NVIDIA nForce Pro (применены мосты nForce Pro 2200 и nForce Pro 2050)

Эта плата впервые представляет в нашей лаборатории чипсет nForce Pro. После откровенно слабого nForce3 Pro [150], который по сути ничем не отличался от nForce3 150 и уступал по функциональности даже чипсетам конкурентов, ориентированным на настольные системы, следующий чипсет «профессионального» класса NVIDIA выпустила на базе успешного nForce4. В тексте по ссылке чуть выше приведены основные характеристики nForce Pro, из которых нас особенно заинтересовала полноценная поддержка двух слотов PCI Express x16 в случае применения двух мостов. Действительно такая схема работы позволяет организовать SLI-систему без уменьшения пропускной способности графической шины (в режиме SLI слоты PCIEx16 на платах с nForce4 SLI работают по формуле x8+x8, а у решений на некоторых конкурирующих чипсетах — как x16+x4). Пусть вменяемые игроки и не станут покупать компьютер с процессором Opteron и регистровой памятью, но тесты хотя бы могли показать, имеется ли в современных играх на современных ускорителях прирост от режима x16+x16. То есть по крайней мере теоретический интерес к nForce Pro у нас был, ну и не надо забывать о профессиональных решениях в области 3D-графики, которым Opteron (и цена системы на нем) — не помеха.

К большому нашему сожалению, предоставленный компанией Foxconn на тесты инженерный образец платы не отличался стабильностью, а в режиме SLI тестировать было вообще практически невозможно. Проблемы, очевидно, связаны с питанием, так как с одиночной видеокартой NVIDIA GeForce 6600 GT результаты тестов (пусть и не с первого прогона) все же можно было получить, а две такие же карты (в режиме SLI) или одиночная GeForce 6800 Ultra уже стабильно обрушивали систему за несколько секунд. В итоге мы подготовили только обзор самой платы, а скорость nForce Pro в режиме x16+x16 SLI остается за кадром нашего повествования.

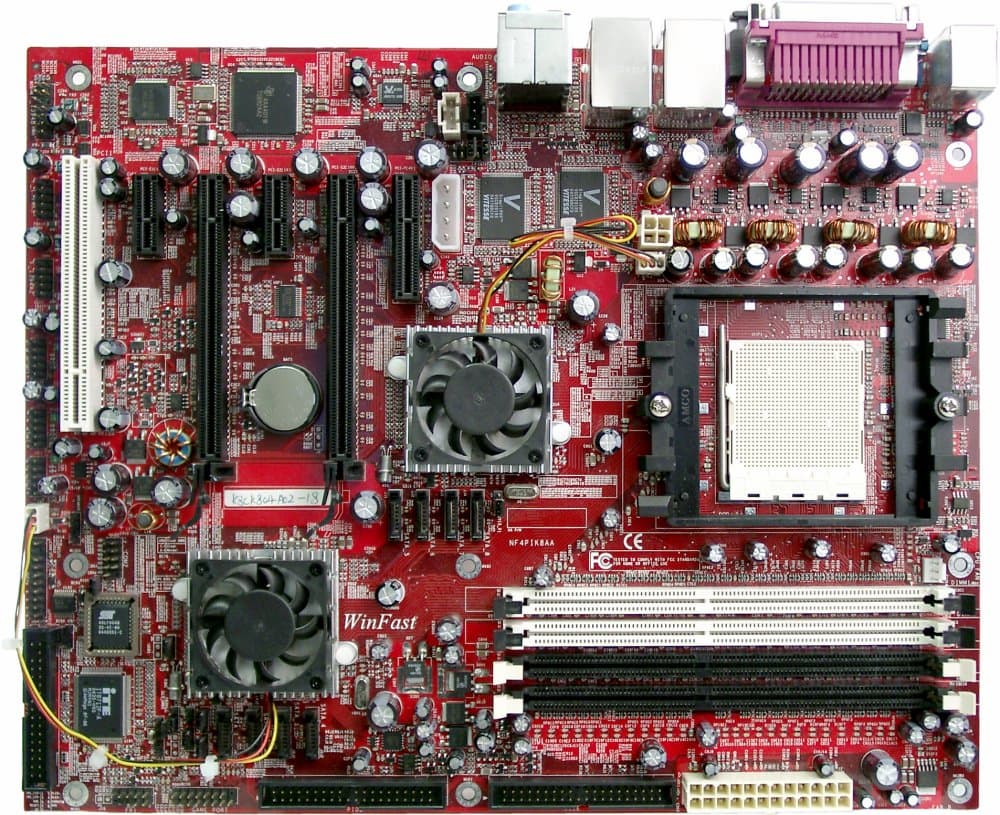

Разводка платы выглядит немного непривычной из-за того, что слоты PCIEx16 смещены к краю платы, кроме того, удивляет количество слотов расширения стандарта PCI Express (с различной скоростью), в то время как слот PCI всего один. Очевидно целевое профессиональное предназначение платы, и мы можем только полагаться на то, что Foxconn хорошо представляет себе применимость и распространенность PCIE-периферии в этой области. По этой же причине на NFPIK8AA-8EKRS не применяются такие «настольные» решения, как цветовое различение слотов и разъемов (в результате дизайн получается своеобразно-стильным: только красное и черное… и белое), установка пластиковых ограничителей для разъемов и т. п. — систему будут собирать один раз, и специалисты. При этом недостатков в разводке, на наш взгляд, практически нет, разве что подключение кабелей к ряду разъемов вдоль левого края платы может быть чуть затруднено. Доступ к многочисленным перемычкам не затруднен даже после установки платы в корпус, краткое описание их функциональности на текстолите отсутствует.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и 5 по 1500 мкФ, также на плате находится стабилизатор напряжения памяти (включающий большое количество конденсаторов мелких номиналов). В арсенале компании на момент написания статьи была всего одна плата на nForce Pro — очевидно, она будет своеобразным пробным камнем. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Системный мониторинг (ITE IT8712F-A):

  • напряжения процессора, памяти, батарейки, шины HT, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 940, поддержка Opteron серий 100 и 200);
  • 4 разъема под DDR SDRAM Registered DIMM (до 4 ГБ DDR200/266/333/400, поддерживается двухканальный режим работы), список сертифицированных модулей можно найти на сайте производителя или в руководстве пользователя;
  • 2 слота PCI Express x16 (с защелкой) для видеокарт, оба сохраняют скорость (x16) при работе в режиме SLI;
  • Слот PCI Express x4 для периферии (можно устанавливать карты формата x1);
  • 2 слота PCI Express x1;
  • Слот PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, или же требуется задействовать упомянутый ниже дополнительный разъем), 4-контактный ATX12V для питания процессора и 4-контактный периферийный разъем на случай БП с 20-контактным коннектором (обязателен для подключения при работе в режиме SLI);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 (все от одного из мостов чипсета), подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 или 0+1 с дисками SATA того же моста;
  • 8 разъемов SATA-II (Serial ATA II) на 8 устройств SATA300, подключаемых по 4 к каждому из мостов чипсета, соответствующие жесткие диски можно объединить в RAID-массив уровней 0, 1 или 0+1 (в том числе, с дисками PATA того же моста);
  • 3 разъема для подключения планок на 6 дополнительных портов USB (2.0);
  • 3 разъема для подключения планок на 2 порта FireWire и 1 GigaWire (FireWire-800);
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения второго COM-порта;
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Дополнительный звуковой вход AUX-In;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем для подключения TPM (Trusted Platform Module, устройство с контроллером для проверки подлинности цифровых подписей и ключей, а также прочих функций шифрования и обеспечения безопасности);
  • 4 разъема для подключения вентиляторов (2 из них с возможностью контроля количества оборотов).

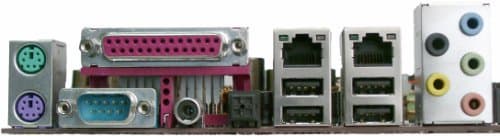

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 5 аналоговых аудиоразъемов (Rear, Center/Sub, Line-In/Side, Front, Mic-In).

Честно говоря, наличие разъемов S/PDIF на плате с предполагаемым серверным назначением заставляет теряться в догадках. Возможно, Foxconn все-таки рассчитывает на применение NFPIK8AA-8EKRS в мощных домашних системах?

Комплект поставки

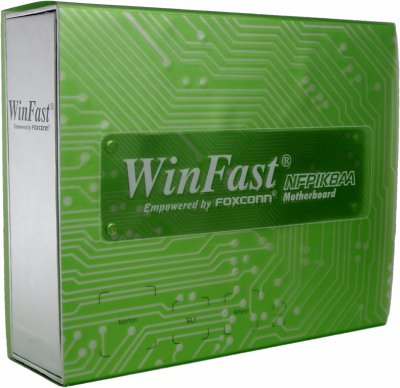

  • Упаковка эффектного дизайна, коробка из толстого картона «под металл»;

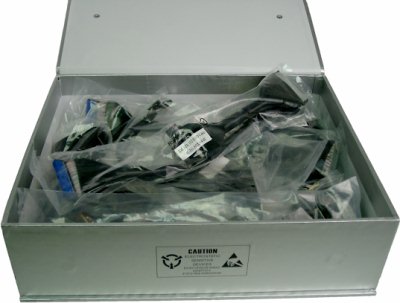

  • Кабели: 3 ATA66/100/133 и шлейф для подключения дисковода (все в изолирующей оплетке, узкие и довольно гибкие), 8 Serial ATA (с переходниками питания на 8 SATA-устройств);
  • Планка на заднюю панель компьютера с портами FireWire и mini-FireWire (4-контактный, без питания);
  • Планка на заднюю панель компьютера с 4 портами USB.

Еще раз подчеркнем, что к нам попал предсерийный экземпляр, поэтому комплектация была неполной, и мы не можем пока с уверенностью сказать, какой она будет в серийных поставках. Впрочем, основываясь на рассмотрении предыдущих моделей, нетрудно предсказать, что в комплекте будут кабели для всех без исключения интерфейсных разъемов на плате, а также все потенциально необходимые заглушки и планки — это принципиальная позиция Foxconn, сдобренная низкой себестоимостью аксессуаров, производимых самой компанией.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и двумя разъемами S/PDIF-Out;
  • 2 сетевых, оба на базе чипсета (по одному в каждом мосту) и PHY-контроллеров Vitesse VSC8201, с поддержкой 10/100/1000 Мбит/с Base-T (Native Gigabit Ethernet — без ограничения скорости периферийной шиной);
  • GigaWire (FireWire-800, IEEE1394b), на базе микросхем TI TSB82AA2 и TI TSB81BA3, с поддержкой 2 портов FireWire и 1 порта GigaWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,43, -4,71Плохо
Уровень шума, дБ (А): -83,6Хорошо
Динамический диапазон, дБ (А): 83,2Хорошо
Гармонические искажения, %: 0,043Хорошо
Интермодуляционные искажения + шум, %: 0,058Хорошо
Взаимопроникновение каналов, дБ: -83,1Очень хорошо
Интермодуляции на 10 кГц, %: 0,224Средне

Общая оценка: Хорошо. Показатели совсем неплохие, но вот завал АЧХ на верхних частотах просто ужасен и совершенно нехарактерен для сегодняшних решений.

При впечатляющих характеристиках nForce Pro совершенно неудивительно, что на плате применен всего один полноценный внешний контроллер, остальная богатая функциональность реализуется средствами чипсета (и контроллерами физического уровня).

Фирменные технологии

  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • SuperRecovery — создание резервной копии данных в скрытой области жесткого диска и последующее восстановление этих данных.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора загрузки с пользовательскими настройками или настройками по умолчаниюПозволяет загрузиться с гарантированно работоспособными параметрами, но не потерять при этом набор пользовательских, который затем можно подвергнуть изменениям
Перемычка для включения функции BIOS TBLПозволяет загрузить некоторый интерфейс для прошивки BIOS, если процесс предыдущей прошивки завершился неудачно
Набор перемычек для изменения инженерных параметров работы PCI ExpressНастоятельно рекомендуется оставить эти перемычки в изначальном положении, они предназначены только для облегчения работы служб тех. поддержки
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+Cool'n'Quiet, SSE/SSE2
Настройки таймингов памяти+CAS latency, Min RAS active time, RAS to CAS delay, Row precharge time, Row cycle time, 1T/2T memory timing
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины HT+частота (200, 400, 600, 800, 1000 МГц) и разрядность (8 или 16 бит для каждого из направлений)
Возможность задания частоты для периферийных шин+PCI-E = Auto, 100—145 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—300 МГц с шагом 0,5—1 МГц
Изменение коэффициента умножения процессора+
Изменение напряжения ядра процессора+Default, 1,05—1,65 В с шагом 0,025 В
Изменение напряжения памяти+Default, 2,7, 2,8, 2,9 В
Изменение напряжения чипсета+Default, 1,6, 1,7, 1,8 В
Изменение напряжения шины HT+Default, 1,3, 1,4, 1,5 В
Изменение напряжения шины PCI-E-

Использовалась предустановленная версия BIOS, так как официально доступных на момент проведения тестирования еще не было. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. В BIOS имеется большой набор функций контроля ECC.

Производительность

Тестирование главной особенности nForce Pro провести не удалось, но мы решили все же выполнить тест, который может быть интересен нашим читателям: речь идет о сравнительной скорости систем. Мы постоянно напоминаем, что любые две системы с одним и тем же процессором архитектуры AMD64 будут равны по скорости, так как контроллер памяти интегрирован в процессор. Единственное возможное исключение — случай, когда одна из плат не позволяет оптимально настроить тайминги памяти в BIOS Setup (впрочем, и здесь не все потеряно: можно попробовать изменить тайминги из RMMA и подобных программ уже под Windows). Однако в данном случае система у нас специфическая: процессор Opteron и регистровая память. Opteron, правда, от соответствующих Athlon 64/FX отличается только сокетом (не считая количества интерфейсов HT), а вот оценить, каково падение скорости от применения регистровой памяти, мы вполне в состоянии.

Конфигурация тестовых стендов:

  • Процессоры:
    • AMD Opteron 246 (2 ГГц), Socket 940
    • AMD Athlon 64 4000+ (2,4 ГГц, для теста частота была снижена до 2 ГГц уменьшением множителя), Socket 939
  • Память:
    • 2 модуля Corsair XMS3200 CMX512RE-3200LL (DDR400 Registered с ECC, 2-3-2-6)
    • 2 модуля Corsair XMS3200 CMX512-3200XL (DDR400, использовались с таймингами 2-3-2-6)
  • Видеокарта: ATI Radeon X800 XT 256 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA), 7200 об/мин
  • ОС: Windows XP SP2
  • БП: FSP AX500-A
Тест Foxconn NFPIK8AA-8EKRS (nForce Pro, Socket 940) Albatron K8SLI (nForce4 SLI, Socket 939)
Предельная реальная скорость чтения из памяти, МБ/с (RMMA) 3794 4008
Предельная реальная скорость записи в память, МБ/с (RMMA) 2025 2619
Минимальная латентность случайного чтения из памяти, нс (RMMA) 38,0 33,4
Архивирование в 7-Zip, мин:сек 9:07 8:54
Кодирование MPEG4 (DivX), мин:сек 4:33 4:29
Doom 3, Lowest@640x480, fps 106,6 100,2
Doom 3, Highest@1600x1200, fps 59,8 59,5
Far Cry, Lowest@640x480, fps 152 159
Far Cry, Highest@1600x1200, fps 76 65
UT2004, Lowest@640x480, fps 68,6 73,1
UT2004, Highest@1600x1200, fps 59,9 67,5

Итак, даже при выставлении одинаковых таймингов (причем для регистровых модулей данные тайминги крайне низкие, в основном на рынке доступны куда более медленные варианты, а вот обычные модули DDR400 с 2-2-2-5 купить не так уж сложно) по чистой скорости работы с памятью система с регистровыми модулями проиграла. Максимальная разница в реальных приложениях составляет порядка 2-3%. Зато в играх ситуация совершенно неоднозначная: Doom 3 во всех режимах отдает превосходство плате Foxconn на nForce Pro (до +6%, к высоким разрешениям разница сглаживается). В Far Cry в низких разрешениях (видимо, за счет скорости работы с памятью) верх берет Albatron K8SLI (она примерно на 5-6% быстрее), но к высоким картина полностью меняется, и в 1600x1200 при соответствующем качестве графики значительно (до +20%!) быстрее плата на nForce Pro. Unreal Tournament 2004 же всегда предпочитает «настольный» nForce4 SLI, причем с ростом разрешения преимущество последнего лишь растет (до 12%).

Однозначные выводы из полученных результатов сделать трудно. Можно констатировать, что в качестве основы для рабочей станции, не ориентированной на 3D-задачи, nForce Pro с Socket 940 и регистровой памятью немного медленнее своих настольных аналогов (что, правда, должно искупаться большей надежностью и стабильностью работы регистровой памяти с ECC). Применительно к активному использованию 3D-графики, различия чипсетов (или настроек драйверов/BIOS под них) не позволяют предсказать разницу между скоростью nForce Pro и даже очень близкого функционально nForce4 SLI в произвольной задаче.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
