EPoX 4BEAV — системная плата на базе чипсета i845E


Очень необычная материнская плата, сочетающая в своей комплектации блеск и нищету. В качестве южного моста чипсета выбран устаревший морально ICH2, «прикрываемый» использованием внешнего контроллера USB 2.0, зато в комплекте идет очень интересный набор для организации беспроводной связи при помощи двух модулей Bluetooth… Плата вроде бы не проходная, с большим количеством настроек и рядом опций, реализующих интересные возможности, но при этом в наличии много разведенных, но не распаяных контроллеров.

Комплект поставки включает:

  • Упаковку: коробка нового дизайна;
  • Документацию: руководство пользователя материнской платы, руководство по настройке и использованию модуля Bluetooth — все на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;

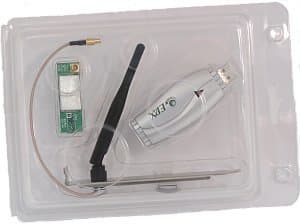

  • Модуль Bluetooth, вставляемый в материнскую плату;
  • Модуль Bluetooth, подключаемый к порту USB;

  • Удлинительный кабель USB;
  • Планку на заднюю панель компьютера с антенной для модуля Bluetooth;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 7.0a;
    • Adobe Acrobat Reader;
    • несколько программ для мониторинга системы;
    • Boostek;
    • Norton Ghost 7.0;
    • PC-Cillin 2000.

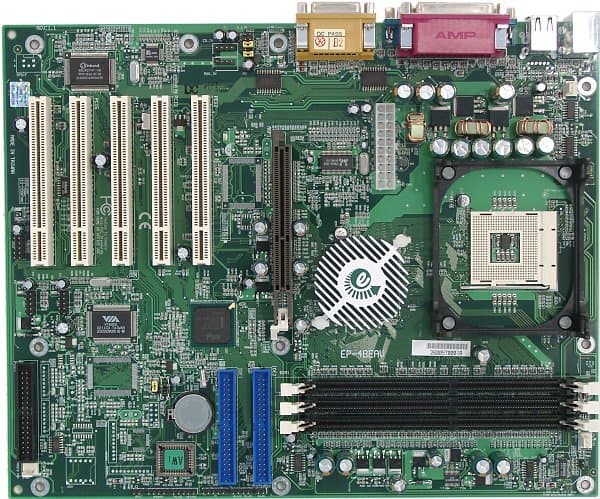

Разводка платы неудобна: разъемы IDE находятся позади, а аудиоразъемы — перед слотами PCI; расположение разъема FDD у левого края платы и неудачное место для разъема питания — все это затруднит охлаждение компьютера, к тому же вставленная видеокарта исключает возможность оперирования с модулями памяти. Доступ к единственной перемычке не затруднен даже при установке платы в корпус, ее краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 2200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC201A, с возможностью подключения аудиосистем 4.1;
  • контроллер шины USB 2.0, реализованный на базе микросхемы VIA VT6202.

Не распаяны, но разведены на плате: контроллер шины IEEE1394 и его разъемы, сетевой контроллер и разъем RJ45, контроллер и разъемы для считывателей флеш-карт SD и MS, два семисегментных диода POST-контроллера, разъем SPDIF.

На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+CPU:DRAM = Auto, 1:1, 3:4
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP (PCIx2) = Auto, 66 МГц, 2/3 FSB
Ручное распределение прерываний по слотам+
Изменение частоты FSB+90 — 200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+от -0,1 до +0,35 В с шагом 0,025 В
Изменение напряжения памяти++0,13, +0,26, +0,4 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP++0,1, +0,2, +0,3, +0,4 В

Использовалась версия BIOS от 30/07/2002, как последняя из доступных на время проведения тестирования.

Единственное, что нам остается предположить относительно причин появления столь странной модели, — изначально задуманный вариант выходил слишком дорогим, поэтому в угоду желанию удержать традиционно низкие цены на свою продукцию компания просто урезала все лишнее. Впрочем, пожалуй, ничего действительно важного для домашнего пользователя выброшено не было, а с учетом отличной скорости, настраиваемости и комплектации платы набором Bluetooth мы бы даже рекомендовали плату к покупке, особенно собирающим домой второй компьютер.
