ECS PF22 Extreme (HDA-кодек Realtek (Avance Logic) ALC880)
Тест программы RightMark Audio Analyzer
Тестируемая цепь: Line-Out материнской платы - Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz
Общие результаты
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: |
+0.14, -0.17 | Очень хорошо |
| Уровень шума, дБ (А): |
-85.0 | Хорошо |
| Динамический диапазон, дБ (А): |
83.9 | Хорошо |
| Гармонические искажения, %: |
0.0031 | Очень хорошо |
| Интермодуляционные искажения + шум, %: |
0.014 | Очень хорошо |
| Взаимопроникновение каналов, дБ: |
-85.4 | Отлично |
| Интермодуляции на 10 кГц, %: |
0.015 | Очень хорошо |
Общая оценка: Очень хорошо

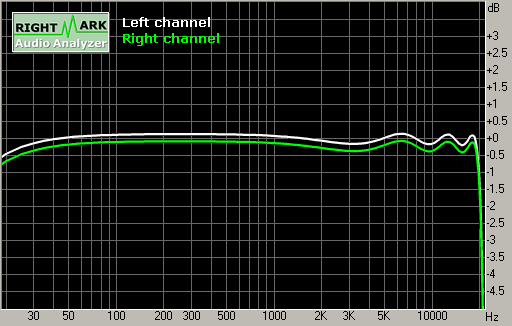

Частотная характеристика
| Диапазон частот |
Неравномерность |
| От 20 Гц до 20 кГц, дБ | -0.80, +0.14 |
| От 40 Гц до 15 кГц, дБ | -0.17, +0.14 |

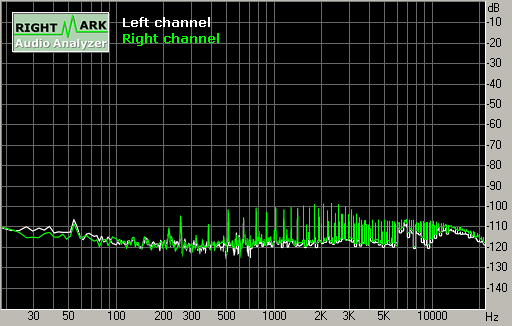

Уровень шума
| Параметр |
Левый |
Правый |
| Мощность RMS, дБ: | -82.8 | -82.2 |
| Мощность RMS (A-взвеш.), дБ: | -85.0 | -83.8 |
| Пиковый уровень, дБ (FS): | -65.6 | -64.2 |
| Смещение DC, %: | -0.00 | -0.00 |
Динамический диапазон
| Параметр |
Левый |
Правый |
| Динамический диапазон, дБ: | +84.8 | +83.7 |
| Динамич. диапазон (A-взвеш.), дБ: | +85.0 | +83.9 |
| Смещение DC, %: | -0.00 | -0.00 |

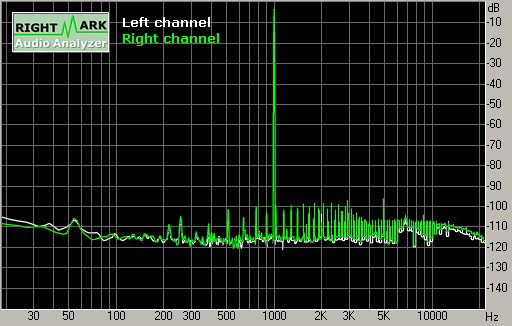

Нелинейные искажения + шум (при уровне -3 дБ)
| Параметр |
Левый |
Правый |
| КНИ, %: | 0.0031 | 0.0033 |
| КНИ + шум, %: | 0.0127 | 0.0139 |
| КНИ + шум (A-взвеш.), %: | 0.0122 | 0.0139 |

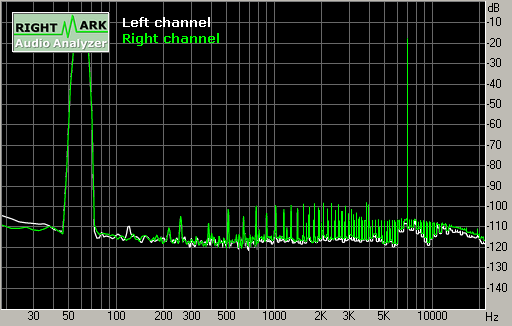

Интермодуляционные искажения
| Параметр |
Левый |
Правый |
| КИИ + шум, %: | 0.0139 | 0.0157 |
| КИИ + шум (A-взвеш.), %: | 0.0147 | 0.0168 |

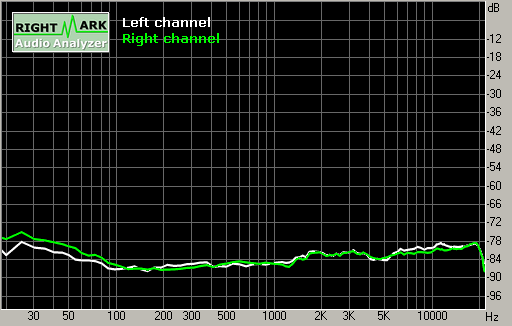

Взаимопроникновение стереоканалов
| Параметр |
Лев.<-Пр. |
Лев.->Пр. |
| Проникновение на 100 Гц, дБ: | -86 | -85 |
| Проникновение на 1 кГц, дБ: | -84 | -84 |
| Проникновение на 10 кГц, дБ: | -79 | -80 |

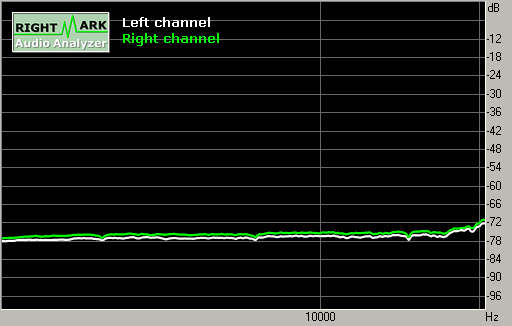

Интермодуляции (переменная частота)
| Параметр |
Левый |
Правый |
| КИИ + шум на 5 кГц, %: | 0.0140 | 0.0162 |
| КИИ + шум на 10 кГц, %: | 0.0151 | 0.0169 |
| КИИ + шум на 15 кГц, %: | 0.0156 | 0.0177 |
Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
|
