Elitegroup K7S7AG — системная плата на базе чипсета SiS746


Интересная попытка Elitegroup представить дешевую игровую платформу класса «все-в-одном» могла бы заинтересовать многих, если бы компания сама же и не оттолкнула «серьезных» игроков, лишив их слота AGP и, таким образом, возможности соответствовать уровню графики будущего. Действительно, интегрированный на плату внешний (по отношению к системной логике) ускоритель Xabre200 с собственной видеопамятью выглядит в современных играх не так уж плохо, особенно в паре с мощным процессором, но время неумолимо приближает его к состоянию антиквариата.



Комплект поставки включает:

  • Упаковку: коробка нового дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • 3Deep;
    • True Internet Color;
    • 3DNA Elite Castle (замена стандартному Windows Explorer c 3D-интерфейсом);
    • MediaRing Talk;
    • MediaRing SuperVoice;
    • PC-cillin 2002;
    • PCDJ Silver (виртуальный DJ);
    • WinDVD Creator.

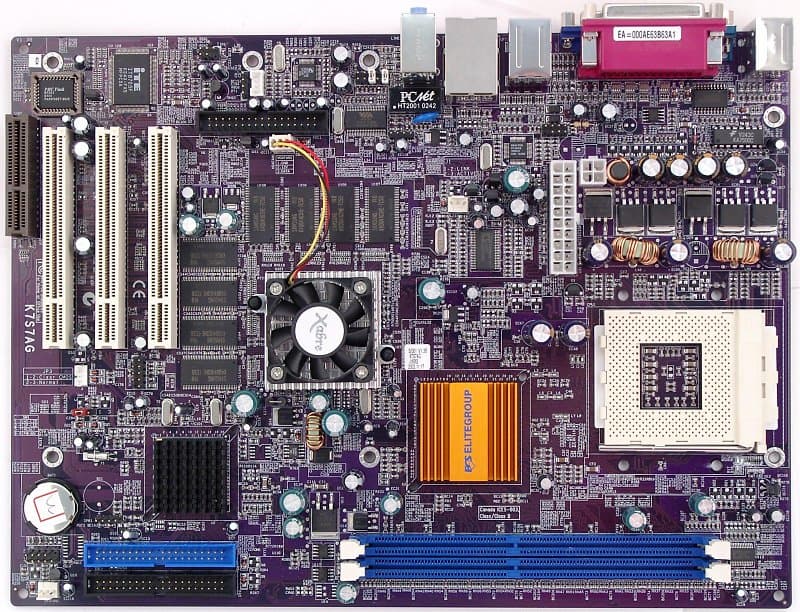

Разводка платы, в силу очевидных причин, совершенно нестандартна, но все же выделим потенциально проблемные моменты при сборке системы: аудиовходы и разъем FDD расположены у заднего края платы, разъемы питания — в центре и рядом с процессорным сокетом, а разъемы IDE — позади слотов PCI. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и 4 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

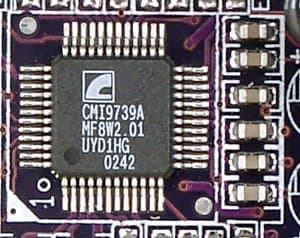

  • звуковой, реализованный на базе чипсета и AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;

  • сетевой, реализованный на базе чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер FireWire, реализованный на базе чипсета, с поддержкой 2 портов;
  • видеоадаптер SiS Xabre200 и 64 МБ памяти.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, +2,5, +3,3, +5 и +12 В, +3,3 и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), чипа видеоускорителя и платы (встроенным датчиком на плате).

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

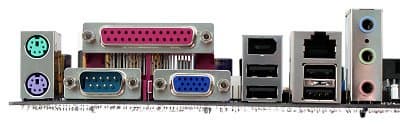

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения -3 PCI/ CNR; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 2 FireWire/ 6 USB 2.0; размеры — 305х225 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 1.21.12 от AMIНастройки таймингов памяти+CAS Latency, Timing Setting Mode
Выбор частоты работы памяти+FSB:DRAM = By SPD, 1:1, 1:2, 2:3, 2:5, 3:4, 3:5, 4:5, 5:6, 1:3, 2:1, 3:2, 5:2, 4:3, 5:3, 5:4, 6:5
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x22
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 02.12.02, как последняя из доступных на время проведения тестирования.

В итоге круг потенциальных покупателей этой платы не ясен: слабая производительность и ограниченность в 3D-графике возможностями интегрированного ускорителя не позволяют ее рекомендовать требовательным игроманам, а в офисе плату с игровым акселератором на борту представить трудно. Будь она выполнена в формате mATX, можно было бы побороться на рынке интегрированной графики для корпусов типа slim desktop, но полноразмерные решения там спросом не пользуются. В нынешнем же виде, пожалуй, K7S7AG может рассматриваться только в качестве игровой приставки средне-нижнего уровня с «продвинутыми» неигровыми возможностями, покупаемой, скорее, в подарок.
