Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство материнская плата ECS Z270H4-I
Режим работы 24-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала выход на наушники — вход Creative E-MU 0204 USB
Версия RMAA 6.3.0

Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня −0,3 дБ /−0,3 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,15
Очень хорошо
Уровень шума, дБ (А)
−68,0
Посредственно
Динамический диапазон, дБ (А)
68,2
Посредственно
Гармонические искажения, %
0,026
Хорошо
Гармонические искажения + шум, дБ(A)
−62,1
Плохо
Интермодуляционные искажения + шум, %
0,084
Хорошо
Взаимопроникновение каналов, дБ
−64,6
Посредственно
Интермодуляции на 10 кГц, %
0,097
Хорошо
Общая оценка

Хорошо

Частотная характеристика

Spectrum graph


Левый
Правый
От 20 Гц до 20 кГц, дБ
−0,79, +0,03
−0,77, +0,05
От 40 Гц до 15 кГц, дБ
−0,15, +0,02
−0,04, +0,04

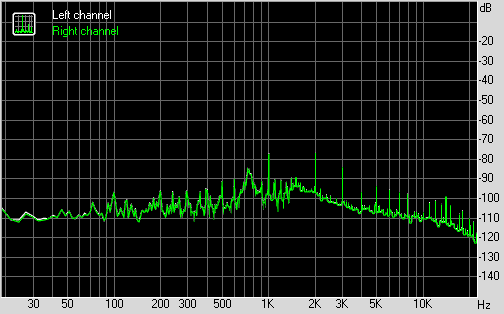

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
−69,1
−69,3
Мощность RMS, дБ (A)
−67,9
−68,1
Пиковый уровень, дБ
−55,0
−55,2
Смещение DC, %
−0,0
+0,0

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+69,4
+69,6
Динамический диапазон, дБ (А)
+68,1
+68,4
Смещение DC, %
+0,00
−0,00

Гармонические искажения + шум (−3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0,0258
+0,0253
Гармонические искажения + шум , %
+0,0686
+0,0667
Гармонические искажения + шум (A-взвеш.), %
+0,0797
+0,0776

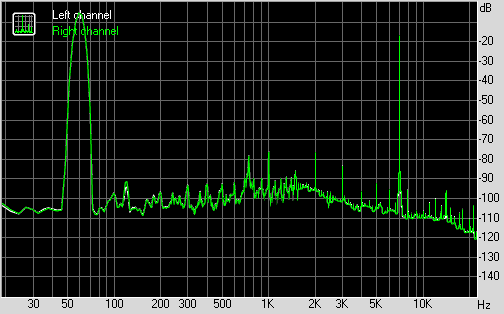

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0,0852
+0,0827
Интермодуляционные искажения + шум (A-взвеш.), %
+0,0969
+0,0939

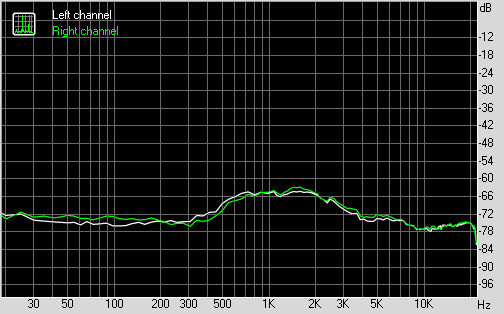

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
−75
−72
Проникновение на 1000 Гц, дБ
−64
−63
Проникновение на 10000 Гц, дБ
−76
−76

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц, %
0,0960
0,0949
Интермодуляционные искажения + шум на 10000 Гц, %
0,0927
0,0921
Интермодуляционные искажения + шум на 15000 Гц, %
0,1028
0,1040

Дополнительно
