ECS PF21 Extreme — системная плата на базе чипсета Intel 925XE


  • Чипсет Intel 925XE

PF21 Extreme — очередная модель высшей ценовой категории от ECS. Фактически, это полный аналог предыдущей «экстремальной» модели PF4 Extreme, с тем единственным, но важным отличием, что вместо чипсета i915P в настоящей модели используется новый i925XE, способный функционировать с частотой системной шины 266 МГц. Поэтому мы находим в этой модели уже знакомые нам характерные черты: плата такая же «крикливая» (яркая расцветка разъемов, мигающие голубые светодиоды) и обладает отличной функциональностью.

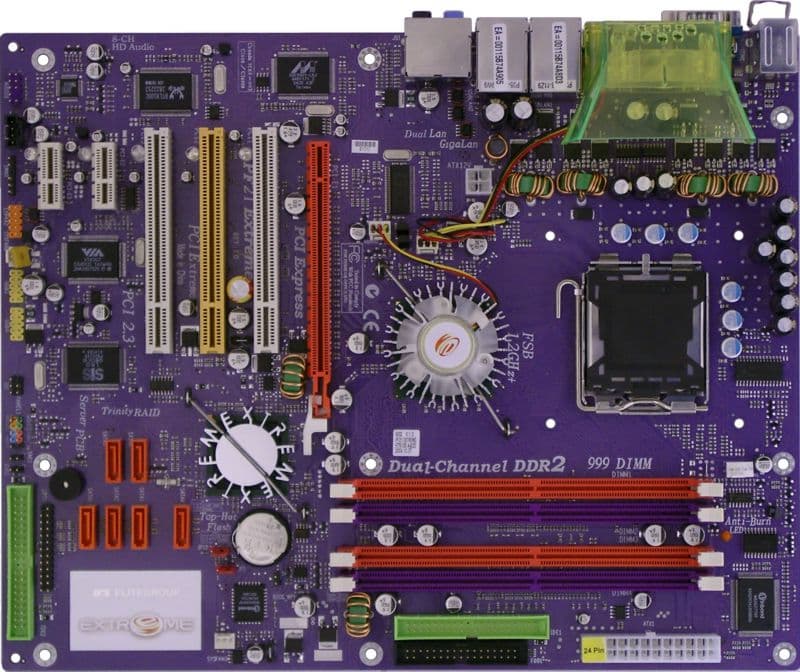

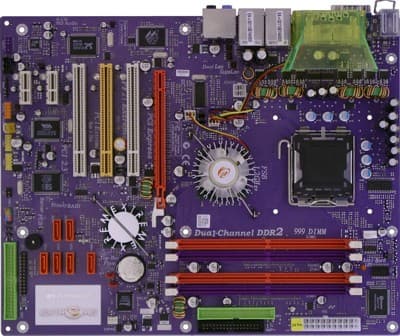

Несмотря на функциональную насыщенность платы, ее разводка производит весьма благоприятное впечатление: вследствие того, что слоты PCI Express x1 занимают мало места (по сравнению с обычными PCI), все компоненты расположены грамотно, включая аудиовходы, отнесенные от задней стенки к нижнему краю платы. Количество недостатков минимально — можно отметить лишь некоторую скученность разъемов у модулей памяти. Ну и вставленная видеокарта, скорее всего, будет блокировать модули памяти в разъемах. Доступ к единственной имеющейся перемычке не затруднен даже при ее установке платы в корпус, имеется краткое описание ее функциональности на текстолите платы. Наличие напряжения на разъемах для модулей памяти индицируется оранжевым светодиодом, при установке видеокарты в слот PCI Express x16 загорается голубой светодиод, при ее отсутствии — желтый, а наличие карт расширения в слотах PCI и PCIE x1 индицируется погашенными светодиодами (при их отсутствии они «моргают»). В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 14 конденсаторов по 1800 мкФ. Также на плате находятся стабилизаторы напряжения шины PCIEx16 (включающий 4 конденсатора по 1000 мкФ, усилен применением индуктивных элементов) и памяти (6 конденсаторов по 1000 мкФ, усилен применением индуктивных элементов). Радиаторы причудливых форм на обоих мостах чипсета выглядят забавно, но безобидно, а вот вентилятор в кулере северного моста (вращающийся, согласно датчику, со скоростью 6000 оборотов в минуту) и оригинальное техническое решение — вентилятор с раструбом на задней панели (охлаждает цепи стабилизаторов, а также способствует отводу тепла от радиатора процессора) — акустического комфорта не добавляют.

Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF. Контролируются:

  • напряжение ядра процессора, +1.5 и +3.3 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный разъем (Socket 775);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ, сгруппированы по каналам);
  • Слот PCI Express x16 (с защелкой);
  • 2 слота PCI Express x1;
  • 3 слота PCI;
  • Разъемы питания: 24-контактный разъем питания ATX с возможностью подключения обычного 20-контактного коннектора, 4-контактный разъем для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — один из них «чипсетный» (ICH6R), второй функционирует за счет дополнительного контроллера (SiS180), подключаемые к нему диски можно объединить в RAID-массив уровней 0, 1, 0+1 с 2 дисками SATA;
  • 6 разъемов SATA (Serial ATA) — 4 из них «чипсетные», остальные 2 функционируют за счет дополнительного контроллера, подключаемые к нему диски можно объединить в RAID-массив уровней 0, 1, 0+1 с 2 дисками PATA;
  • 2 разъема для подключения планок с двумя дополнительными портами USB 2.0;
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем IrDA для подключения планки SIR;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения индикаторов передней панели;
  • Разъем для подключения планки с разъемом LPT;
  • Разъем для подключения устройства EZ-Watcher (в нашем материале по barebone-комплекту ECS EZ Buddie вы можете подробно узнать, что это такое);
  • Разъем SMBus;
  • 5 разъемов для подключения вентиляторов (3 из них с возможностью мониторинга скорости вращения, к двум из которых подключены вентилятор на радиаторе северного моста чипсета и вентилятор на задней панели платы; разъем для процессорного кулера — четырехконтактный).

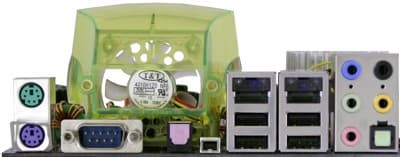

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • Вентилятор, 1 COM-порт, S/PDIF-In типа Toslink, 1 разъем mini-FireWire (4 контакта, без питания);
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • 2 аудиоразъема (Center/Sub, Rear) и S/PDIF-Out типа Toslink.

Количество и расположение аудиоразъемов на задней панели выглядит типично для плат, поддерживающих High Definition Audio.

Комплект поставки

  • Упаковка «спокойного» дизайна (несмотря на «экстремальность» самой модели);
  • Документация:
    • Руководство пользователя (на английском);
    • Краткое руководство по установке 802.11g WLAN (на английском);
  • Шлейфы:
    • 2x ATA66/100/133 (черного цвета, убраны в черный кембрик);
    • 1x FDD (черного цвета, убран в черный кембрик);
    • 2x Serial ATA (с переходником-разветвителем питания);
  • Планка на заднюю панель компьютера с 2 портами USB и 1 FireWire (порт FireWire может быть выведен либо на эту планку, либо на заглушку для передней панели);
  • Заглушка 3,5" (для установки на переднюю панель корпуса) с 2 портами USB и 1 FireWire (порт FireWire может быть выведен либо на эту заглушку, либо на планку для задней панели);
  • USB Dongle для реализации беспроводной сети стандарта WiFi-b и удлинитель USB для него с возможностью удобной установки модуля-антенны);


  • Кабель LAN (crossover);
  • TopHat Flash (запасная микросхема Flash с прошитой версией BIOS, может использоваться при повреждении основной версии BIOS);
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • краткое руководство по установке платы в формате PDF;
    • утилиты для прошивки BIOS;
    • драйвера и утилиты для WiFi Dongle;
    • Adobe Acrobat Reader;
    • DPU;
    • I'm InTouch;
    • Media Ring;
    • PC-Сillin 2004;
    • Pro Magic 6.0;
    • ShowShifter;
    • Smart LAN;
    • WinCinema.

Плата верхнего уровня в понимании ECS выглядит весьма привлекательной, ее комплектация выглядит вполне достаточной для сборки серьезной системы. Приятным моментом является наличие необычных решений по части комплектации — вроде TopHat Flash и USB Dongle.

Интегрированные контроллеры

  • Звуковой, 8-канальный на базе HDA-кодека C-Media CMI9880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF;
  • 2 сетевых, первый из них на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet), второй — на базе микросхемы Realtek RTL8100C, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet);
  • SATA/IDE RAID, на базе микросхемы SiS 180, с поддержкой RAID уровней 0, 1, 0+1, двумя разъемами SATA и разъемом ATA133;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов IEEE1394a.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.20, -0.64Хорошо
Уровень шума, дБ (А): -89.0Хорошо
Динамический диапазон, дБ (А): 88.9Хорошо
Гармонические искажения, %: 0.027Хорошо
Интермод. искажения, %: 0.050Хорошо
Взаимопроникновение каналов, дБ: -90.1Отлично
Интермодуляции на 10 кГц, %: 0.173Средне

Общая оценка: Хорошо (подробнее). В сравнении с предыдущей «экстремальной» моделью PF4 Extreme с тем же интегрированным аудиоконтроллером результат выглядит несколько хуже.

Настройки

С помощью перемычек и переключателей Перемычка для включения/выключения защиты записи BIOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix Настройки таймингов памяти + CAS Latency, RAS to CAS Delay, RAS Precharge Time, Precharge Delay
Выбор частоты работы памяти + Auto, DDR2-400 (FSB:DRAM = 1:1), DDR2-533 (FSB:DRAM=4:3)
Настройка работы шины PCI Express +
Настройка работы шины PCI -
Возможность изменения делителя частоты для шины PCI + Sync, Async
Возможность изменения делителя частоты для шины PCI Express + FSB/2, 100 МГц
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200 — 510 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + x8 — x50
Изменение напряжения ядра процессора + Auto, 1.1125 — 1.5875 В с шагом 0.025 В
Изменение напряжения памяти + 1.80, 1.90, 2.00, 2.10, 2.11, 2.13, 2.18, 2.20 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP + Auto, 1.5 — 1.675 В с шагом 0.025 В

Использовалась бета-версия BIOS 1.0b, предоставленная производителем материнской платы (более новая по сравнению с доступной на сайте). Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность платы проверялась со стандартными настройками при частоте системной шины 200 и 266 МГц.

Результаты тестов

Справочная информация



Плата предоставлена на тестирование производителем
