DFI 648FX-ALE — системная плата на базе чипсета SiS648FX


Чипсеты от SiS, как правило, становятся основой для создания бюджетных плат, и эта модель лишнее тому подтверждение. Скромная функциональность, минимальная комплектация и отсутствие возможностей для разгона компенсируются очень невысокой ценой.

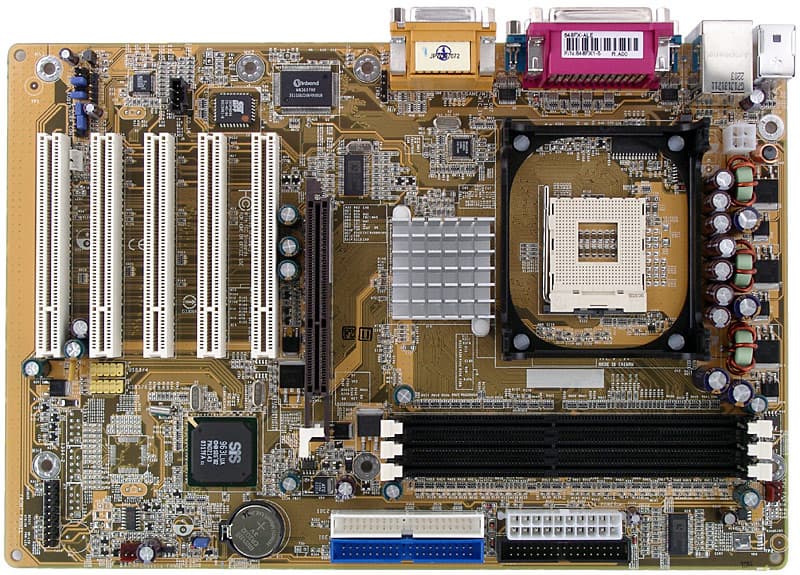

Разводка платы не идеальна, но это вполне естественно, учитывая ее размеры. В качестве недостатков стоит отметить расположение аудиоразъемов перед слотами PCI и скученность разъемов у модулей памяти, что будет препятствовать свободе манипуляций с последними. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы. Наличие напряжения на разъемах для модулей памяти индицируется красным светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 11 конденсаторов по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ).

На плате разведены, но не распаяны микросхема PHY-контроллера FireWire (Agere FW803) и его разъемы (для подключения 3 портов). Поддержка FireWire имеется в иной версии платы, основанной на той же PCB, — DFI 648FX-AL, на которой применен южный мост SiS963 с MAC-контроллером этого интерфейса. Размер платы — 305х205 мм («зауженный» ATX, крепление к корпусу семью винтами, передний край платы будет немного провисать). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83697HF (мониторинг в BIOS отсутствует!). Контролируются:

  • напряжения процессора, батарейки, +3,3, +5, +12 и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 3 разъема под DDR SDRAM DIMM (производитель платы гарантирует поддержку до 3 модулей DDR400, хотя производитель чипсета более осторожен — 3 модуля DDR200/266/333, но 2 модуля DDR400);
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения стандартного IR-модуля;
  • Разъем Wake-On-LAN;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 2 разъема для подключения вентиляторов (оба с возможностью регулировки количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 2 порта USB (2.0) и RJ-45 (Fast Ethernet);
  • 1 LPT, 2 COM-порта;
  • Game-порт и три аудиоразъема (Mic-In, Line-In, Front).

Совершенно стандартная задняя панель, специальная заглушка не нужна.

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: краткое руководство пользователя материнской платы на 5 языках, включая русский;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • Winbond Hardware Doctor (утилита для мониторинга);
    • McAfee VirusScan Online (антивирусный пакет);
    • DirectX версий 8.0, 8.1 и 9.0.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1 и разъемом S/PDIF;
  • Сетевой, на базе возможностей чипсета и PHY-контроллера Realtek RTL8201BL, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge Time, RAS to CAS Delay, RAS Active Time, ADDR/CMD Rate
Выбор частоты работы памяти+By SPD, CPU:DRAM = 3:2, 6:5, 1:1
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—232 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 03.09.2003, как последняя из доступных на время проведения тестирования.

Результаты тестов:



Материнская плата DFI 648FX-ALE предоставлена компанией OLDI
