Chaintech 9EJS1 (серия «Zenith») — системная плата на базе чипсета i845PE


Для представляемой модели используется та же печатная плата, что и для 9EJL2 из серии «Apogee», только на этой распаян полный набор периферийных контроллеров, да и комплектация у нее заметно богаче.

Комплект поставки включает:

  • Упаковку: коробка стильного дизайна с ручкой;
  • Документацию: руководство пользователя материнской платы, плакат с кратким описанием основных моментов настройки и установки платы — все на английском языке;

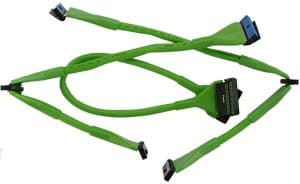

  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода — все они заправлены в зеленый кембрик для улучшения вентиляции в корпусе;

  • Панель CBOX2 с 4 разъемами USB 2.0, разъемами Audio-In/Out, 1 портом FireWire и 2 семисегментными светодиодами, отображающими процесс прохождения процедуры POST и температуру процессора;
  • Планку на заднюю панель компьютера с разъемами Rear и Bass/Center;
  • Планку на заднюю панель компьютера с разъемами S/PDIF-In/Out типа TosLink;
  • Соединительный оптический кабель с разъемами TosLink и переходником TosLink-miniTosLink;
  • Планку на заднюю панель компьютера с 2 портами FireWire;
  • Пакетик с термопастой;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • Norton Internet Security 2002;
    • Norton Antivirus 2002;
    • Adobe ActiveShare;
    • Adobe Acrobat Reader;
    • Adobe eBook Reader;
    • ImageMore.

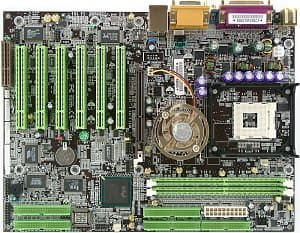

К недостаткам разводки платы можно отнести расположение разъемов аудиовходов рядом с задней панелью и добавившихся разъемов IDE RAID позади слотов PCI, а также скученность разъемов между слотами DIMM и краем платы (которая будет препятствовать свободе манипуляций с модулями памяти). Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и 3 по 1800 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-LX, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, выполненный на базе микросхемы Promise PDC20276, с возможностью создания RAID уровней 0 и 1 по протоколу ATA133;
  • контроллер FireWire, реализованный на базе микросхемы VIA VT6306.

Благодаря использованию I/O-контроллера ITE IT8712F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

Не распаяны, но разведены на плате: AC'97-кодек и разъем последовательного порта.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, 1,5, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого (к нему подключен вентилятор на радиаторе MCH).

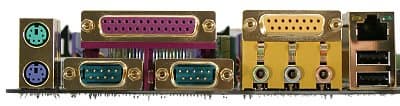

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 3 FireWire/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты FSBAuto/100/133 МГц
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения/выключения звукового контроллера
Перемычка для включения/выключения сетевого контроллера
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR266, DDR333
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Synch., 66, 75, 88 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+Default, 2,6, 2,7, 2,8, 2,9, 3,0, 3,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, 1,6, 1,7, 1,8, 1,9, 2,0, 2,1 В

Использовалась версия BIOS от 01.11.2002, как последняя из доступных на время проведения тестирования.

Плата предоставляет богатый набор периферийных контроллеров и отличный инструментарий для настройки и разгона системы, при этом по скорости даже в штатном режиме она одна из лучших, а уникальная комплектация и вовсе ставит ее в один ряд с лучшими представителями чипсета.

Результаты тестов:



Системная плата Chaintech 9EJS1
предоставлена компанией ASBIS
