Chaintech 9EJL2 (серия «Apogee») — системная плата на базе чипсета i845PE


Еще одна плата из серии «Apogee» со стандартной для этих плат комплектацией, несколько изменившейся в сравнении с платой на базе i845E разводкой и достойным инструментарием для настройки и разгона системы.

Комплект поставки включает:

  • Упаковку: коробка стильного дизайна с ручкой;
  • Документацию: руководство пользователя материнской платы на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода — все они заправлены в зеленый кембрик для улучшения вентиляции в корпусе;

  • Панель CBOX с 4 разъемами USB и разъемами Audio-In/Out;
  • Планку на заднюю панель компьютера с разъемами Rear и Bass/Center;
  • Наушники Body Theater с эмуляцией аудиосистемы 4.1;
  • Пакетик с термопастой;
  • 4 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • Apogee Overclocking Utility;
    • Norton Internet Security 2002;
    • Norton Antivirus 2002;
    • Adobe ActiveShare;
    • Adobe Acrobat Reader;
    • Adobe eBook Reader;
    • ImageMore;
    • ThizLinux 6.0 (Asian & European version).

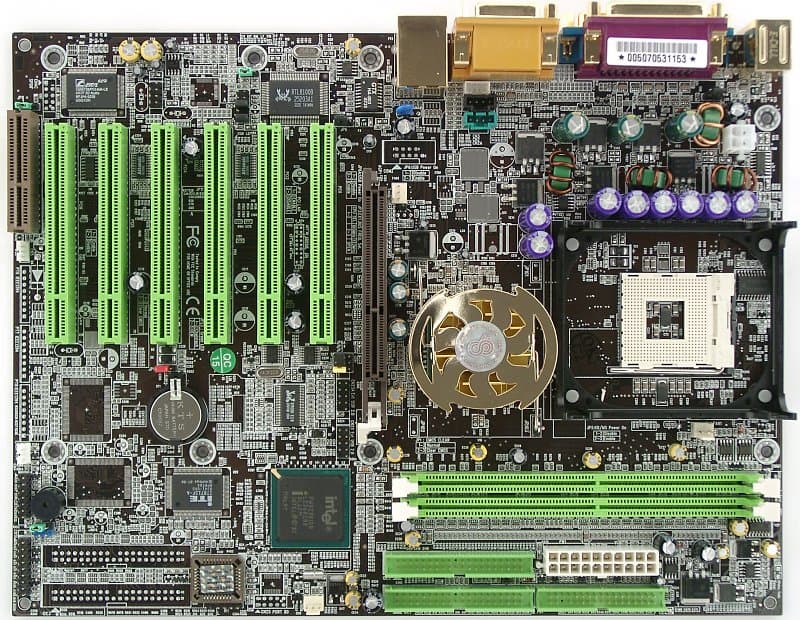

Из недостатков разводки платы можно отметить расположение разъемов аудиовходов рядом с задней панелью и скученность разъемов между слотами DIMM и краем платы (которая будет препятствовать свободе манипуляций с модулями памяти). Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и 3 по 1800 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-LX, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10BaseT/100BaseTX.

Благодаря использованию I/O-контроллера ITE IT8712F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

Не распаяны, но разведены на плате: контроллер IDE RAID с разъемами, контроллер FireWire с разъемами, AC'97-кодек, разъем последовательного порта, разъем для подключения POST-контроллера.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, 1,5, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты FSBAuto/100/133 МГц
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения/выключения звукового контроллера
Перемычка для включения/выключения сетевого контроллера
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR266, DDR333
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Synch., 66, 75, 88 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+Default, 2,6, 2,7, 2,8, 2,9, 3,0, 3,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, 1,6, 1,7, 1,8, 1,9, 2,0, 2,1 В

Использовалась версия BIOS от 01.11.2002, как последняя из доступных на время проведения тестирования.

Плата интересна своей комплектацией и возможностями для настройки/разгона системы при наличии базового набора контроллеров периферийных интерфейсов (а ведь не все захотят переплачивать за полный набор). Ищущим же полнофункциональное решение компания приготовила похожую модель из серии «Zenith».

Результаты тестов:



Системная плата Chaintech 9EJL2 предоставлена компанией ASBIS
