Chaintech 7NJS (серия «Zenith») — системная плата на базе чипсета NVIDIA nForce2


Выпуск серии «Apogee» с ее нестандартной комплектацией и непривычно обширными для продукции Chaintech возможностями для разгона стал настоящим прорывом компании. Нынешняя же плата — первая из новой серии «Zenith» — рассчитана на тех, кто хочет не только «выжимать» по капле скорость, но и получить за свои немалые деньги полную коробку различного добра. Кстати, любопытно отметить, что в комплекте нет (не слишком, если честно, удобных) наушников Body Theater.

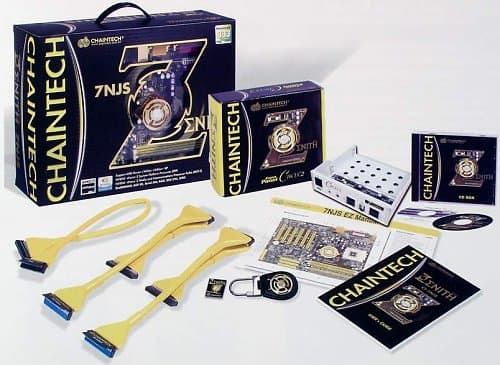

Комплект поставки включает:

  • Упаковку: коробка стильного дизайна с ручкой;

  • Документацию: руководство пользователя материнской платы, плакат с кратким описанием основных моментов настройки и установки платы — все на английском языке;
  • Кабели: 2 Serial ATA, 2 ATA66/100/133 (60 см длиной) и шлейф для подключения дисковода — все они (кроме SATA, разумеется) заправлены в желтый кембрик для улучшения вентиляции в корпусе;

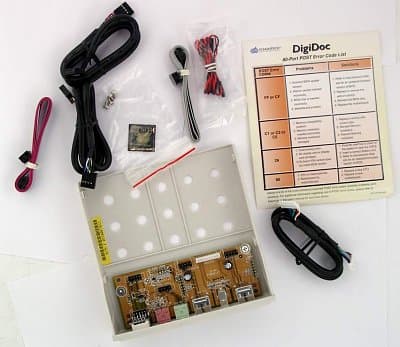

  • Панель CBOX2 с 4 разъемами USB 2.0, Audio-In/Out, 1 портом IEEE 1394 и 2 семисегментными светодиодами, отображающими процесс прохождения процедуры POST при загрузке системы, а позже — температуру процессора;

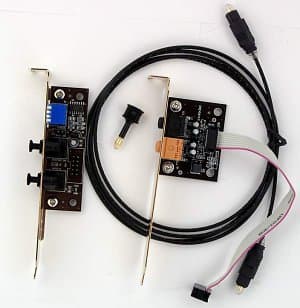

  • Планку на заднюю панель компьютера с разъемами Rear и Bass/Center;
  • Планку на заднюю панель компьютера с разъемами SPDIF-In/Out типа TosLink;
  • Соединительный оптический кабель с разъемами TosLink и переходником TosLink-miniTosLink;

  • Карту расширения ACR с контроллером IEEE 1394;

  • Брелок с символикой серии «Zenith»;



  • Пакетик с термопастой;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • Norton Internet Security 2002;
    • Norton Antivirus 2002;
    • Adobe ActiveShare;
    • Adobe Acrobat Reader;
    • Adobe eBook Reader;
    • ImageMore.

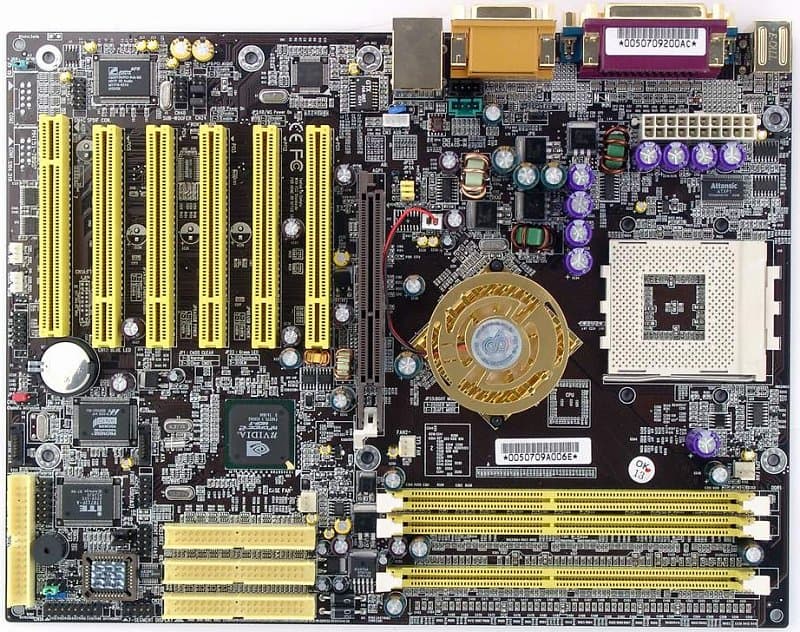

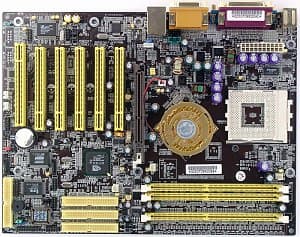

Из недостатков в разводке платы можно отметить расположение разъемов аудиовходов и питания между процессорным сокетом и задней панелью, разъема FDD около левого края платы, разъемов IDE позади слотов PCI. Также способна доставить неудобство блокировка вставленной видеокартой модулей памяти в разъемах DIMM. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ и 3 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-MX, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиоразъемов и разъемом SPDIF;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20376, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133 и SATA150.

Не распаяны, но разведены на плате: разъемы для подключения двух COM-портов (сами порты разведены в блоке разъемов задней панели) — очевидно, они будут задействованы в версии платы с интегрированным графическим ядром.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти и шины AGP, +2,5, +3,3, +5 и ±12 В, VBAT;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ ACR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для выбора частоты FSB100, 133, 166 МГц
Перемычка для включения возможности запуска с клавиатуры PS/2
Набор перемычек для включения возможности запуска с клавиатуры USB
Перемычка для включения/выключения звукового контроллера
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, T (RAS), T (RCD), T (RP)
Выбор частоты работы памяти+By SPD, Sync, 50%, 60%, 66%, 75%, 80%, 83%, 120%, 125%, 133%, 150%, 166% и 200% от FSB
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP (PCIx2) = Auto, 50, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 90, 93, 95, 97 и 100 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—200 МГц с шагом 1, 2, 3 и 5 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+1,4—2,15 В с шагом 0,025 В до 1,85 В и 0,05 В — после
Изменение напряжения памяти+2,7—3,2 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, 1,6—2,0 В с шагом 0,1 В

Использовалась версия BIOS от 01.11.2002, как последняя из доступных на время проведения тестирования.

Отличная комплектация, одна из лучших среди всех современных плат, дополняется в этой модели огромными возможностями для настройки и разгона, да и в плане функциональности желать больше, вроде бы, нечего. Это одна из лучших плат под Socket A вообще.

Результаты тестов:
