Canyon 9I6PEA-L ? системная плата на базе чипсета i865PE


При первом же взгляде на плату заметно, что она будет позиционироваться, в первую очередь, для сборщиков, а не на розничный рынок — дело в том, что и комплектация, и функциональная оснащенность ее не могут сравниться с большинством других участников этого обзора. В тоже время, необходимым современным минимумом интерфейсов она обладает, так что не останется незамеченной теми, кто рассчитывает собрать относительно недорогую систему без излишеств.

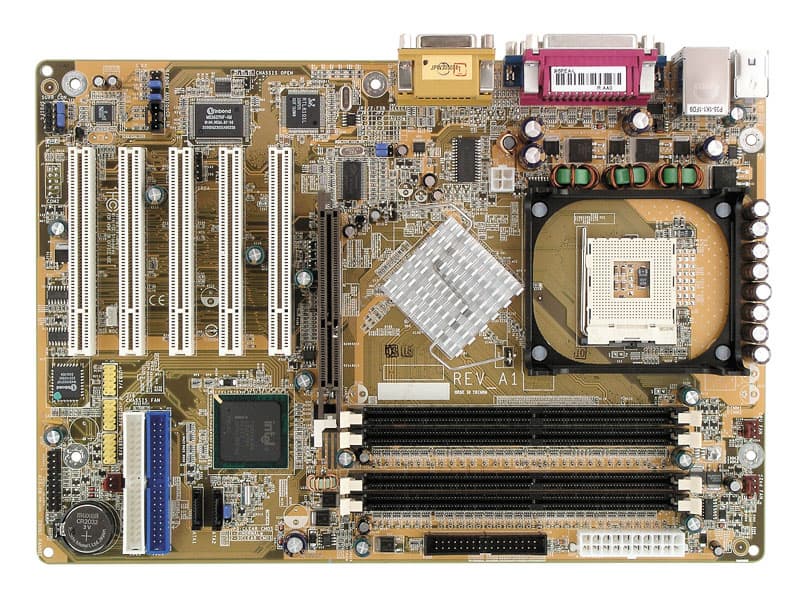

Уменьшенная ширина платы автоматически вызывает некоторые огрехи в разводке: так, разъемы IDE расположены позади слотов PCI, звуковые — перед ними, а вставленная видеокарта блокирует модули памяти в разъемах. Краткое описание функциональности имеющихся перемычек приведено на текстолите платы, но доступ к ним может быть затруднен при установке платы в корпус. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 12 конденсаторов по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ).

Размер платы — 305х210 мм («зауженный ATX», привычный для продуктов бюджетной ценовой категории, крепление к корпусу пятью винтами).

Не распаяны, но разведены на плате: разъем для подключения планки со вторым последовательным портом (вероятно, он предназначался для полноразмерной модели, основанной на чипсете i865G). Наличие напряжения на модулях памяти индицируется красным светодиодом. Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5, ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478) с предустановленным держателем процессорного кулера;
  • 4 разъема под DDR SDRAM DIMM (сгруппированные попарно);
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA — «чипсетные»;
  • 3 разъема для подключения планок по 2 порта USB;
  • Разъем для подключения стандартного IR-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем S/PDIF;
  • Разъем для датчика открытия корпуса;
  • Разъем Wake-On-LAN;
  • 3 разъема для подключения вентиляторов.

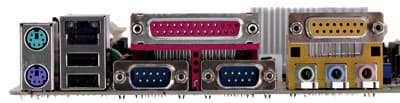

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 2 разъема USB (2.0) и один RJ-45 (Ethernet);
  • Разъемы COM-портов (два) и LPT-порта;
  • 3 разъема Audio (Line In/Out, Mic) и Game-порт.

Здесь мы видим совпадающую со стандартом заднюю панель, что дает возможность обойтись без специальной заглушки.

Комплект поставки

  • Упаковка: коробка стандартного (общего для всех продуктов компании) дизайна;
  • Документация: руководство пользователя материнской платы (на пяти языках, включая русский);
  • Кабели: один SATA (без переходника питания), один ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с двумя портами USB;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • Несколько утилит для мониторинга системы;
    • McAfee VirusScan Online.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Realtek RTL8101L, с поддержкой 10/100 Base-T (Fast Ethernet);

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для установки базовой частоты процессораAuto/100/133/166/200 МГц
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay
Выбор частоты работы памяти+Auto, 266, 320, 400 МГц (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66—76 МГц с шагом 0,6—0,7 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Default, +5%, +10%
Изменение напряжения памяти+2,5—2,9 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 10.04.03, как последняя из доступных на время проведения тестирования.

Краткие выводы

Средние скоростные характеристики, минимальная функциональность и комплектация делают эту модель хорошим выбором для сборки бюджетных систем, но исключают возможность применения для топовых компьютеров энтузиастов.

Результаты тестов:



Системная плата Canyon 9I6PEA-L предоставлена компанией ASBIS




31 июля 2003 Г.

Canyon 9I6PEA-L — i865PE

Canyon 9I6PEA-L — i865PE

, , , , — , , . , , , .
