Тестирование системных плат на чипсете i440BX
Характеристики системных плат
Фирма — производитель | Название платы | Чипсет | Характеристики | ||||
---|---|---|---|---|---|---|---|
Количество слотов | Внешние частоты | Коэфф. умножения | |||||
PCI | ISA | DIMM | |||||
Chaintech Computer | 6BTM | i440BX | 4 | 3 | 4 | 66, 83, 100, 103, 112, 133 | 2.5 — 5 |
Iwill | BD100 | i440BX | 5 | 2 | 4 | 66, 100 | 2.5 — 6.5 |
BIOSTAR | M6TBC | i440BX | 3 | 2 | 3 | 66, 100 | 3.5 — 5 |
ABIT Computer | AB-BX6 | i440BX | 4 | 3 | 4 | 66, 83, 100, 103, 112, 133 | 2.5 — 6 |
GigaByte | GA-686BX | i440BX | 4 | 3 | 4 | 66, 100, ? | 2.5 — 5 |
Elite Group Computer | P6BX-A+ | i440BX | 5 | 2 | 3 | 66, 100, 103, 112, 133 | 2.5 — 5 |
Jet Way (Systems) | J-7BXA | i440BX | 4 | 3 | 3 | 66, 100 | 2.5 — 5 |
SOYO | SY-6BA | i440BX | 5 | 2 | 4 | 66, 75, 100, 112 | 2 — 5 |
MicroStar International | MS-6119 | i440BX | 4 | 3 | 3 | авто | 2.5 — 8 |
AOpen | AX-6BC | i440BX | 5 | 2 | 3 | 66, 75, 83, 100, 103, 112, 133 | 1.5 — 8 |
ASUSTeK Computer | ASUS P2B | i440BX | 4 | 3 | 3 | 66, 75, 83, 100, 103, 112, 133 | 2 — 8 |
Lucky Star Internat. | 6ABX2V | i440BX | 5 | 2 | 3 | 66, 83, 100, 103, 112, 133 | 2 — 5.5 |
Soltek Computer | SL-67A | i440BX | 4 | 3 | 3 | 66, 100 | 2.5 — 7 |
FIC | VB-601 | i440BX | 5 | 2 | 4 | авто | 2.5 — 5 |
GVC Corp. | QS440BX | i440BX | 5 | 2 | 3 | 66, 100 | 2.5 — 4.5 |
ATrend Technology | ATC-6220 | i440BX | 4 | 3 | 3 | 66, 75, 83, 100, 103, 112, 124, 133 | 3.5 — 7 |
Tekram | P6B40-A4X | i440BX | 4 | 3 | 4 | 66, 75, 100, 103, 112, 133 | 3.5 — 5.5 |
Tyan Computer | Tsunami | i440BX | 5 | 2 | 3 | авто | 2.5 — 5 |
Supermicro | P6SBA | i440BX | 4 | 3 | 3 | 66, 100 | 2.5 — 5 |
TriGEM Computer | DT650 | i440BX | 4 | 3 | 4 | 66, 100 | 2.5 — 4 |
Intel | SE440BX | i440BX | 4 | 2 | 3 | авто | авто |
Shuttle Computer | HOT-661/P | i440BX | 4 | 3 | 4 | 66, 68, 75, 83, 100, 103, 112 | 2 — 5 |
Особенности BIOS системных плат
Особенности BIOS | ПЛАТЫ | |||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ABIT BX-6 | ASUS P2B | Chain Tech 6BTM | Tyan Tsunami | Super Micro P6SBA | Elite Group P6BX-A+ | Jet Board J-7BXA | TriGEM DT650 | Iwill BD100 | Intel SE440BX | GigaByte GA-686BX | FIC VB-601 | Soltek SL-67A | GVC QS440BX | ATrend ATC -6220 | Tekram P6B40 -A4X | Lucky Star 6ABX2V | Shuttle HOT-661 /P | AOpen AX-6BC | SOYO SY-6BA | MSI MS-6119 | Biostar M6TBC | |
Тип BIOS | AWD | AWD | AWD | AMI Win | AMI Win | AWD | AWD | AMI Win | AWD | Phx | AWD | AWD | AWD | AWD | AWD | AWD | AWD | AWD | AWD | AWD | AWD | AWD |
Поддержка CPU в BIOS (SoftMenu) | + | - | + | - | - | + | - | - | - | - | - | - | + | - | - | + | + | + | + | + | - | - |
Включение ECC в L2-кеше (CPU L2 cache ECC) | + | + | + | + | + | + | + | - | + | + | + | - | + | + | + | + | + | + | + | + | + | + |
Запрещение записи в Flash ROM (BIOS update) | - | + | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Тип памяти SDRAM (SDRAM configuration) | - | SPD, 7, 8 | - | - | - | 50, 60 ns | 50, 60 ns | - | 50, 60 ns | - | - | - | 50, 60 ns | - | - | 50, 60 ns | 50, 60 ns | 50, 60 ns | - | - | - | - |
Задержки по памяти (SDRAM WS) | - | Fast Normal Slow |
- | - | + | + | + | - | + | - | + | + | + | - | + | + | + | + | + | + | + | + |
Контроль ошибок памяти (Data Integrity Mode) | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | - | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC | Auto, Disable | ECC, None -ECC | ECC, None -ECC | ECC, None -ECC |
Контроль скорости вращения вентиляторов: | ||||||||||||||||||||||
- CPU FAN Speed | + | + | + | - | + | - | - | - | + | - | + | - | - | + | + | + | + | - | + | + | - | - |
- Chassic FAN Speed | + | + | + | - | + | - | - | - | + | - | - | - | - | + | + | + | + | - | + | + | - | - |
- Power FAN Speed | + | + | - | - | + | - | - | - | + | - | - | - | - | - | + | - | - | - | + | + | - | - |
Контроль температуры: | ||||||||||||||||||||||
- основной платы | + | + | + | - | + | - | - | - | - | - | - | - | - | + | + | + | - | - | + | + | - | - |
- процессора | - | - | + | - | - | - | - | - | - | - | + | - | - | + | + | - | + | - | + | + | - | - |
Контроль напряжения ядра процессора | + | + | + | - | + | - | - | - | - | - | + | - | - | + | + | + | + | - | + | + | - | - |
Распределение IRQ по слотам PCI | - | + | + | - | + | - | - | - | - | - | - | - | - | - | - | - | + | - | + | - | - | - |
SDRAM Refresh Rate | - | - | - | 15,6 31,2 62,4 124,8 249,6 |
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Включение от нажатия на клавиатуре | - | + | + | - | + | + | + | - | - | - | - | - | + | + | + | - | + | + | - | - | - | - |
Результаты тестирования
Системная плата | WinBench 98 | Business WinStone 98 | Quake 2 640x480 software | CTCM | |||
CPU mark32 | FPU mark32 | Business Disk Winmark | Business Graphics | ||||
Chaintech 6BTM | 1050 | 2120 | 999 | 165 | 27,2 | 24,8 | 89/185,3 |
Iwill BD100 | 1040 | 2110 | 996 | 162 | 26,5 | 24,6 | 90/183,1 |
Biostar M6TBC | 1040 | 2100 | 996 | 161 | 26,2 | 24,2 | 90/183,0 |
ABIT BX6 | 1030 | 2110 | 995 | 161 | 26,1 | 24,5 | 90/182,4 |
GigaByte GA-686BX | 1040 | 2060 | 991 | 160 | 24,5 | 24,2 | 90/181,3 |
EliteGroup P6BX-A+ | 1020 | 2110 | 983 | 162 | 25,6 | 24,4 | 87/188,3 |
JetBoard J-7BXA | 1040 | 2060 | 990 | 162 | 25,0 | 24 | 91/179,8 |
SOYO SY-6BA | 1000 | 2050 | 989 | 160 | 25,0 | 24,2 | 91/177,8 |
MSI MS-6119 | 999 | 2050 | 989 | 159 | 25,0 | 24,1 | 92/177,8 |
AOpen AX-6BC | 999 | 2050 | 989 | 158 | 25,0 | 24,0 | 92/176,9 |
ASUS P2B | 997 | 2050 | 989 | 157 | 25,1 | 24 | 93/176,8 |
Lucky Star 6ABX2V | 997 | 2050 | 988 | 156 | 24,9 | 24 | 93/176,8 |
Soltek SL-67A | 998 | 2050 | 982 | 156 | 24,7 | 23,8 | 93/177,8 |
FIC VB-601 | 997 | 2050 | 975 | 157 | 24,6 | 23,7 | 92/177,2 |
GVC QS440BX | 995 | 2050 | 970 | 156 | 24,6 | 23,8 | 92/177,5 |
ATrend ATC-6220 | 994 | 2050 | 967 | 156 | 24,6 | 23,8 | 92/177,3 |
Tekram P6B40-A4X | 994 | 2050 | 967 | 156 | 24,6 | 23,7 | 92/177,4 |
Tyan Tsunami | 997 | 2050 | 962 | 156 | 24,8 | 23,6 | 92,177,6 |
SuperMicro P6SBA | 996 | 2050 | 960 | 157 | 24,7 | 23,7 | 92/177,5 |
TriGEM DT650 | 992 | 2040 | 953 | 157 | 24,1 | 23,5 | 93/175,9 |
Intel SE440BX | 988 | 2040 | 951 | 155 | 23,5 | 23,7 | 93/176,1 |
Shuttle HOT-661/P | 960 | 1970 | 945 | 152 | 22,2 | 23,3 | 94/172,6 |

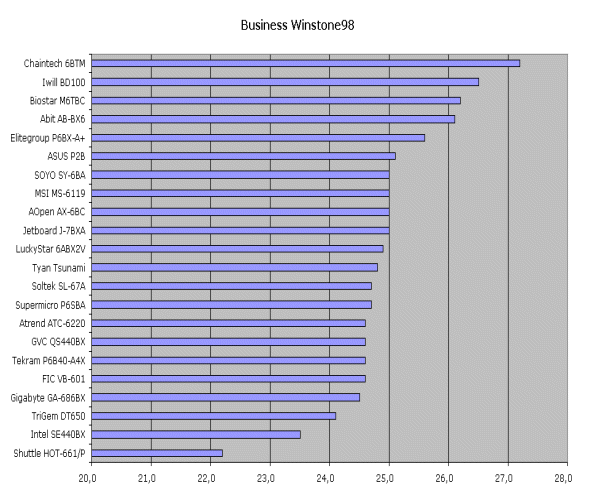

Эти результаты представлены на диаграммах:
Выводы
Сразу хочу предупредить, что под рейтингом здесь понимается совокупность тех показателей, которые платы получили по результатам тестов. Общий рейтинг с учетом качества, надежности и "правильности" плат я не делаю, оставляя за читателем право выбора.
- По результатам тестирования первое место заняла плата 6BTM от ChainTech Computer. Кстати, по результатам тестирования плат на чипсете i440LX продукт от этой компании также лидировал. Что ж, можно сказать одно — не зря платы от ChainTech начинают так уверенно завоевывать российский рынок, пусть они и в новинку российскому компьютерщику, но отличаются надежностью и рядом интересных особенностей.
- Одной из первых стала системная плата от ветерана поставок плат на российский рынок - BD100 от Iwill. Это еще раз подтверждает высокий класс изделий этой фирмы.
- Совсем неожиданно в тройку первых выбралась плата от BIOSTAR M6TBC. Эта плата хоть и имеет небольшие размеры и практически неизвестна потребителю, показывает просто потрясающее быстродействие. Правда, по поводу ее надежности что-то сказать непросто, но учитывая невысокую цену, она должна завоевать симпатии многих.
- Также в лидерах плата BX6 от ABIT Computer. Эта фирма не так давно вышла на российский рынок, но ее агрессивная политика по продвижению относительно дешевых, но очень грамотно и качественно сделанных плат достигла своих результатов.
- Плата от Gigabyte GA-686BX показала даже очень неплохие результаты, по тесту CPU32 из WinBench 98 она вообще среди первых. Учитывая известную надежность плат этой фирмы, можно также порекомендовать и этот продукт.
- Ближе к середине рейтинга — P6BX-A+ от EliteGroup Computers.
- Вот уж было для меня сюрпризом, когда также в середине оказалась плата марки JetBoard J-7BXA от Jet Way. Вот каким, оказывается, быстродействием могут обладать изделия более незаметных компаний! Хотя я не могу ничего сказать про надежность этой платы (время тестирования слишком мало для ее оценки), но по производительности она показала себя на высоте.
- В первую десятку попала и плата от SOYO SY-6BA, показав приличные результаты по быстродействию.
- На том же уровне показала себя и плата от MSI MS-6119.
- AOpen AX-6BC предлагает не только много дополнительных интересных функций, но и не огорчает производительностью.
- Также примерно в середине рейтинга заняла свое место плата P2B от всем известной фирмы ASUSTeK Computer. Она грамотно выполнена, но, к сожалению, относительно высокая цена и только средние результаты по производительности дают мне возможность присвоить этой плате только рекомендацию "выбора по качеству". Хотя, учитывая целую линейку таких плат с дополнительной периферией, можно порекомендовать эту серию для сборщиков тех же серверов.
- Это место уверенно заняла системная плата от Lucky Star 6ABX2V, показав очень неплохие результаты, несмотря на низкую стоимость.
- После тестирования платы от Soltek Computer SL 67A (плата попала к нам позднее, после опубликования обзора) она подвинула плату от FIC ниже себя и заняла место после P2B, показав неплохие результаты.
- Недалеко от нее находится и плата VB-601 от First International Computer. Это изделие рекомендуется владельцам большого количества PCI плат.
- Системная плата GVC QS440BX показала не самые худшие результаты, по крайней мере некоторые "гранды" остались позади.
- ATrend Technology ATC-6220 показала себя очень неплохо по устойчивости и качеству.
- А вот Tekram P6B40-A4X при попытке работы с ней на разогнанных частотах (уже при 112 МГц) повела себя нестабильно.
- Ниже по рейтингу идет плата Tsunami от знаменитой фирмы Tyan Computers. Платы этой компании всегда отличались безукоризненным качеством, но и высокой ценой. Поэтому, учитывая наличие ряда плат этой серии, можно рекомендовать эту и другие платы Tyan для установки в сервера.
- P6SBA от американской компании SuperMicro также принадлежит к целому семейству (плата по скорости заняла место ближе к концу). Но могу отметить, несмотря на скромные результаты, P6SBA имеет высокий уровень качества. Учитывая, что платы от SuperMicro известны своей надежностью, можно рекомендовать эту плату также для использования в серверах.
- Если бы рейтинг был не только по количественным показателям тестов, то плате от TriGem последнее место было бы гарантировано. Если предыдущие платы принадлежат к когорте именитых фирм, и известны своей надежностью, то по поводу этого продукта могу только развести руками.
- На предпоследнем месте — плата SE440BX от Intel. Платы от Intel всегда отличались качеством, но "тормознутостью". По всем показателям тестов эта плата значительно отстала от остальных.
- А вот на последнее место, торжественно подвинув плату от Intel выше, встала плата от Shuttle Computer HOT-661/P. В общем, я бы не стал рекомендовать эту плату для приобретения наряду с платой от TriGem. Но если у TriGem — это первая попытка выпуска плат, то для Shuttle Computer должно быть стыдно выпускать такие платы.
В результате, образовалось 2 группы плат:
- платы для компьютеров домашнего пользования (отличаются высокой производительностью и низкой ценой) — от ABIT, EliteGroup, ChainTech, Jet Way, Iwill, GigaByte, FIC, BIOSTAR;
- платы для серверов (отличаются высокой надежностью и высочайшим качеством, но и по цене не дешевы) — от SuperMicro, Tyan, ASUSTeK, Intel, MSI, AOpen.
