Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек Realtek ALC888S на плате Biostar TPower I45
Режим работы 16-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы — Line-In Terratec DMX 6fire
Версия RMAA 6.0.5


Фильтр 20 Гц — 20 кГц ДА
Нормализация сигнала ДА
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Summary

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0.01, -0.07
Отлично
Уровень шума, дБ (А)
-88.1
Хорошо
Динамические диапазон, дБ (А)
88.5
Хорошо
Гармонические искажения, %
0.0028
Отлично
Гармонические искажения + шум, дБ(A)
-81.2
Хорошо
Интермодуляционные искажения + шум, %
0.013
Очень хорошо
Взаимопроникновение каналов, дБ
-85.6
Отлично
Интермодуляции на 10 кГц, %
0.011
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.45, +0.01
От 40 Гц до 15 кГц, дБ
-0.07, +0.01

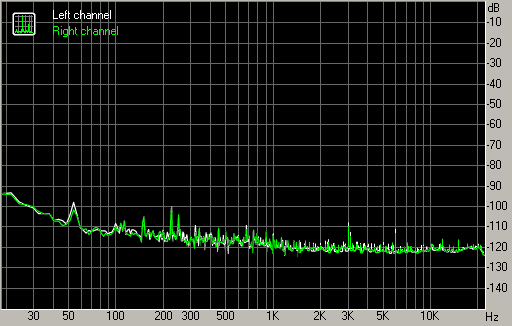

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-85.2
-85.5
Мощность RMS, дБ (A)
-88.1
-88.2
Пиковый уровень, дБ
-60.6
-60.6
Смещение DC, %
-0.0
-0.0

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+85.5
+85.9
Динамический диапазон, дБ (А)
+88.4
+88.5
Смещение DC, %
-0.00
-0.00

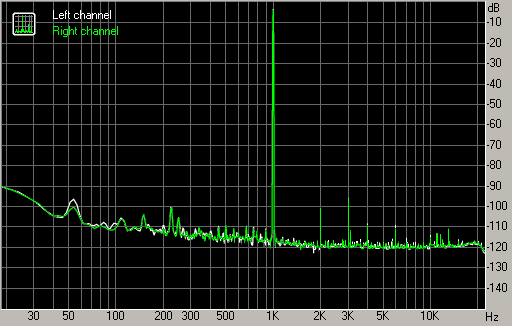

Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0028
+0.0029
Гармонические искажения + шум , %
+0.0113
+0.0113
Гармонические искажения + шум (A-взвеш.), %
+0.0086
+0.0089

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0128
+0.0130
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0095
+0.0097

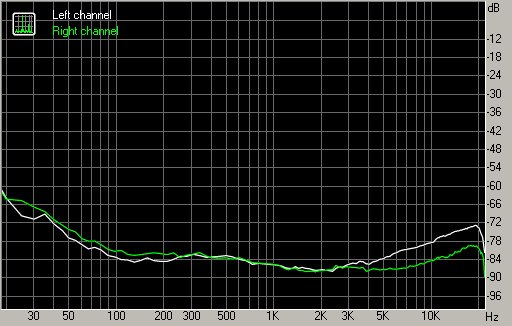

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-82
-80
Проникновение на 1000 Гц, дБ
-85
-85
Проникновение на 10000 Гц, дБ
-78
-83

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0109
0.0112
Интермодуляционные искажения + шум на 10000 Гц,
0.0110
0.0113
Интермодуляционные искажения + шум на 15000 Гц,
0.0109
0.0119
