Biostar TF560 A2+ (HDA-кодек Realtek ALC888)

Тест программы RightMark Audio Analyzer



Тестируемая цепь: Line-Out материнской платы — Line-In ESI Juli@)
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.03Отлично
Уровень шума, дБ (А): -80.6Хорошо
Динамический диапазон, дБ (А): 80.6Хорошо
Гармонические искажения, %: 0.0046Очень хорошо
Интермодуляционные искажения + шум, %: 0.021Хорошо
Взаимопроникновение каналов, дБ: -82.4Очень хорошо
Интермодуляции на 10 кГц, %: 0.021Хорошо

Общая оценка: Очень хорошо

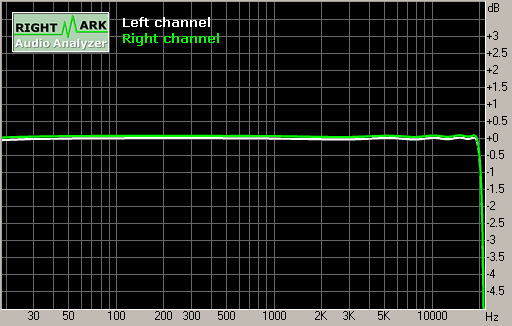

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.31, +0.02
От 40 Гц до 15 кГц, дБ-0.03, +0.02

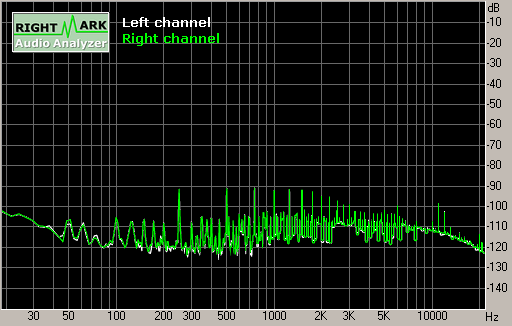

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-78.9-78.9
Мощность RMS (A-взвеш.), дБ:-80.6-80.6
Пиковый уровень, дБ (FS):-63.3-63.3
Смещение DC, %:-0.00-0.00

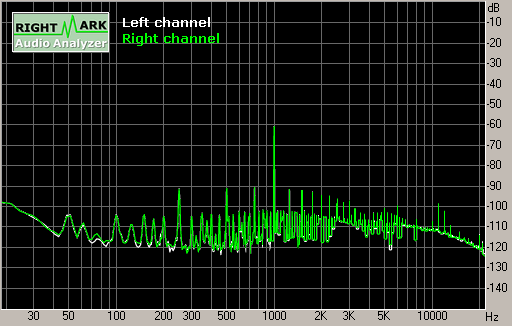

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+75.8+75.6
Динамич. диапазон (A-взвеш.), дБ:+80.6+80.6
Смещение DC, %:-0.00-0.00

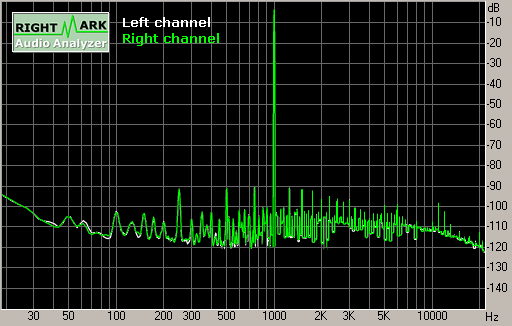

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00460.0046
КНИ + шум, %:0.02560.0253
КНИ + шум (A-взвеш.), %:0.01830.0182

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.02120.0210
КИИ + шум (A-взвеш.), %:0.02270.0224

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-85-85
Проникновение на 1 кГц, дБ:-80-81
Проникновение на 10 кГц, дБ:-81-81

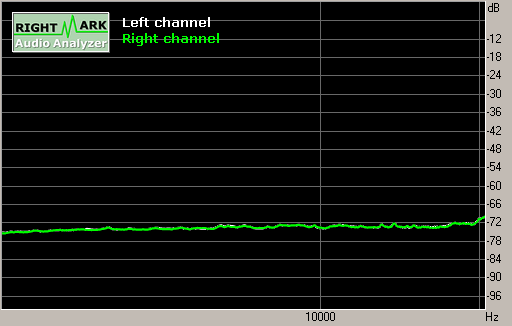

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.02020.0199
КИИ + шум на 10 кГц, %:0.02070.0210
КИИ + шум на 15 кГц, %:0.02250.0225

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
