Biostar P4TDK — системная плата на базе чипсета i845E


С первого же взгляда, брошенного на эту плату, видно, что это решение для бюджетных компьютеров с минимальными требованиями к функциональности.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: краткое руководство пользователя материнской платы — на английском и испанском языках;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководства пользователя для большого количества плат компании в электронном виде;
    • утилита для мониторинга системы;
    • DirectX 8.
    • Adobe Acrobat Reader;
    • Adobe Acrobat eBook Reader;
    • Norton Antivirus 2002;
    • Norton Personal Firewall 2002;
    • Norton Ghost.

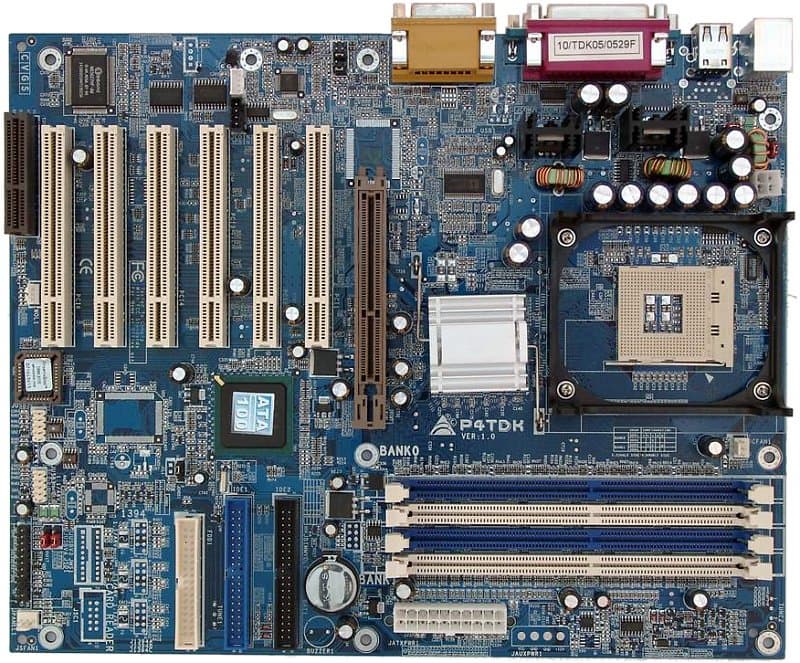

Разводка платы стандартна, лишь разъемы IDE и FDD занимают непривычное, и надо сказать, неудобное место. Также к недостаткам разводки можно отнести расположение аудиовходов и целого ряда разъемов вдоль левого края платы, к тому же при вставленной видеокарте затруднены манипуляции с модулями памяти. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и 2 по 2200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека C-Media CMI9738, с возможностью подключения аудиосистем 4.1 и разъемом для подключения фронтальных аудиовходов;

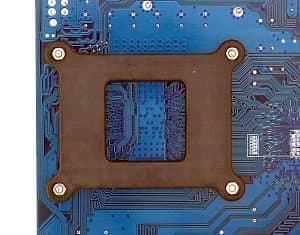

Для защиты от перегибов текстолита при установке массивных процессорных кулеров на оборотной стороне платы смонтирован специальный каркас.

Не распаяны, но разведены на плате: контроллер интерфейса для считывателей флеш-карт с разъемами, контроллер шины IEEE 1394 с разъемами, сетевой контроллер и разъем RJ45.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

На плате имеется 2 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR200, DDR266
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+1,25—2,0 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS от 18.10.02, как последняя из доступных на время проведения тестирования.

Плата может стать неплохим выбором для создания компьютера, от которого не ждут многого: и скорость ее работы, и функциональность не на высоте.

Результаты тестов:
