Biostar M7NCD Pro — системная плата на базе чипсета NVIDIA nForce2 Ultra 400


Плата не планировалась в качестве топовой в базирующейся на nForce2 Ultra 400 линейке, хотя к настоящему моменту на сайте компании в наличии еще всего одна модель на том же наборе системной логики – без встроенного сетевого адаптера. Тому свидетельством – достаточно большое количество нераспаянных разъемов и контроллеров.

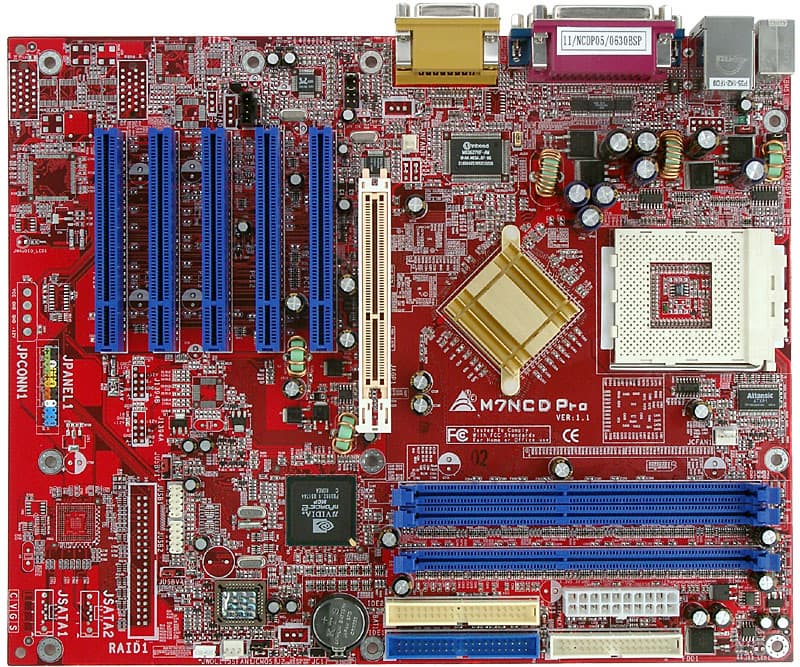

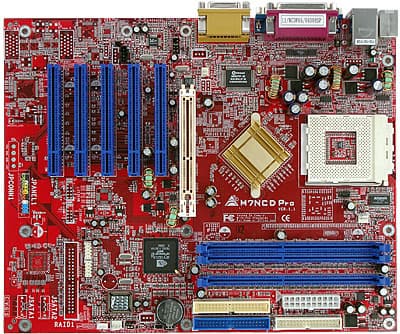

Разводка платы привычна, лишь скученность разъемов у модулей памяти может создать проблемы с подключением к ним кабелей, да при вставленной видеокарте неудобны манипуляции с модулями памяти. Доступ к перемычкам может быть затруднен при установке платы в корпус, краткое их описание приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и 3 по 1500 мкФ. На плате находятся стабилизаторы напряжения шины AGP (2x1000 мкФ и несколько менее емких) и памяти (2x1000 мкФ).

На плате разведены, но не распаяны: место под микросхему и разъемы SATA/IDE контроллера, контроллер шины IEEE1394 с разъемами, несколько мест под микросхемы и разъемы непонятного назначения (возможно Wi-Fi + Bluetooth). Размер платы – 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond WT83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3.3, ±5, ±12 В, VBAT и +5В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (датчиком в сокете) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A/Socket 462);
  • 3 разъема под DDR SDRAM DIMM (все – одного цвета);
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъем питания: стандартный ATX;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 3 разъема для подключения вентиляторов (2 с возможностью регулировки количества оборотов, один — без).

Задняя панель платы

Полностью соответствует стандартной: PS/2 мышь и клавиатура, два порта USB и RJ-45 (Ethernet), LPT и два COM-порта, Game-порт и три аудиоразъема. В целом, плата совершенно заурядного вида и комплектации. Абсолютно ничего лишнего, все на редкость стандартное. Такое решение можно выбирать только исходя из его цены, и осознанной потребности в системной плате именно на базе данного чипсета.

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы (на английском языке);
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • 3 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • Award WinFlash;
    • Winbond Hardware Doctor;
    • DirectX 8.1;
    • StudioFun!;
    • Norton Antivirus 2003;
    • Norton Ghost;
    • Norton Personal Firewall.

Пожалуй, три последних программы, достающихся владельцу платы абсолютно легально, и столь же бесплатно, могут порадовать принципиальных противников использования нелицензионного ПО – тот же Norton Antivirus 2003 сам по себе стоит немалых денег.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе южного моста MCP, с поддержкой 10BaseT/100BaseTX.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для установки базовой частоты процессора100/133/166 МГц
Набор перемычек для включения возможности запуска системы с устройств USB
Перемычка для включения возможности запуска системы с устройств PS/2
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, T(RAS), T(RCD), T(RP)
Выбор частоты работы памяти+By SPD, 50, 60, 66, 75, 80, 83, 100, 120, 125, 133, 150, 166, 200% от частоты FSB
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 50, 66-100 МГц, шаг 1-3 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+С шагом 1 МГц, 100-250 МГц
Изменение коэффициента умножения процессора+x5—x12,5
Изменение напряжения ядра процессора+1.3-2 В, шаг 0.025 В
Изменение напряжения памяти+2.5 – 2.8В, шаг 0.1 В
Изменение напряжения чипсета+1.6-1.9 В, шаг 0.1 В
Изменение напряжения шины AGP+1.5-1.8 В, шаг 0.1 В

Использовалась версия BIOS от 30.06.03, как последняя из доступных на время проведения тестирования.

Результаты тестов:
