Biostar A960G+ — системная плата на базе чипсета AMD 760G (Socket AM3+)

1390
1390

Несмотря на то, что платформа Socket FM1 получилась достаточно демократичной, все равно наверняка есть те, кому захочется «еще попроще». В частности, те, кому производительность интегрированной графики в 3D не важна вовсе, да и поддержка современных интерфейсов (USB 3.0) также не критична.

1188
1188

Именно таким пользователям адресована эта плата. Компания Biostar известна своей способностью находить варианты для особо бюджетных сегментов рынка (хотя и не только). И в данном случае нам предлагается «оглянуться» на бюджетную версию платформы Socket AM3+ в паре с чипсетом, оснащенным интегрированной графикой, как в старые добрые времена.

Особенности платы

Системная плата Biostar A960G+

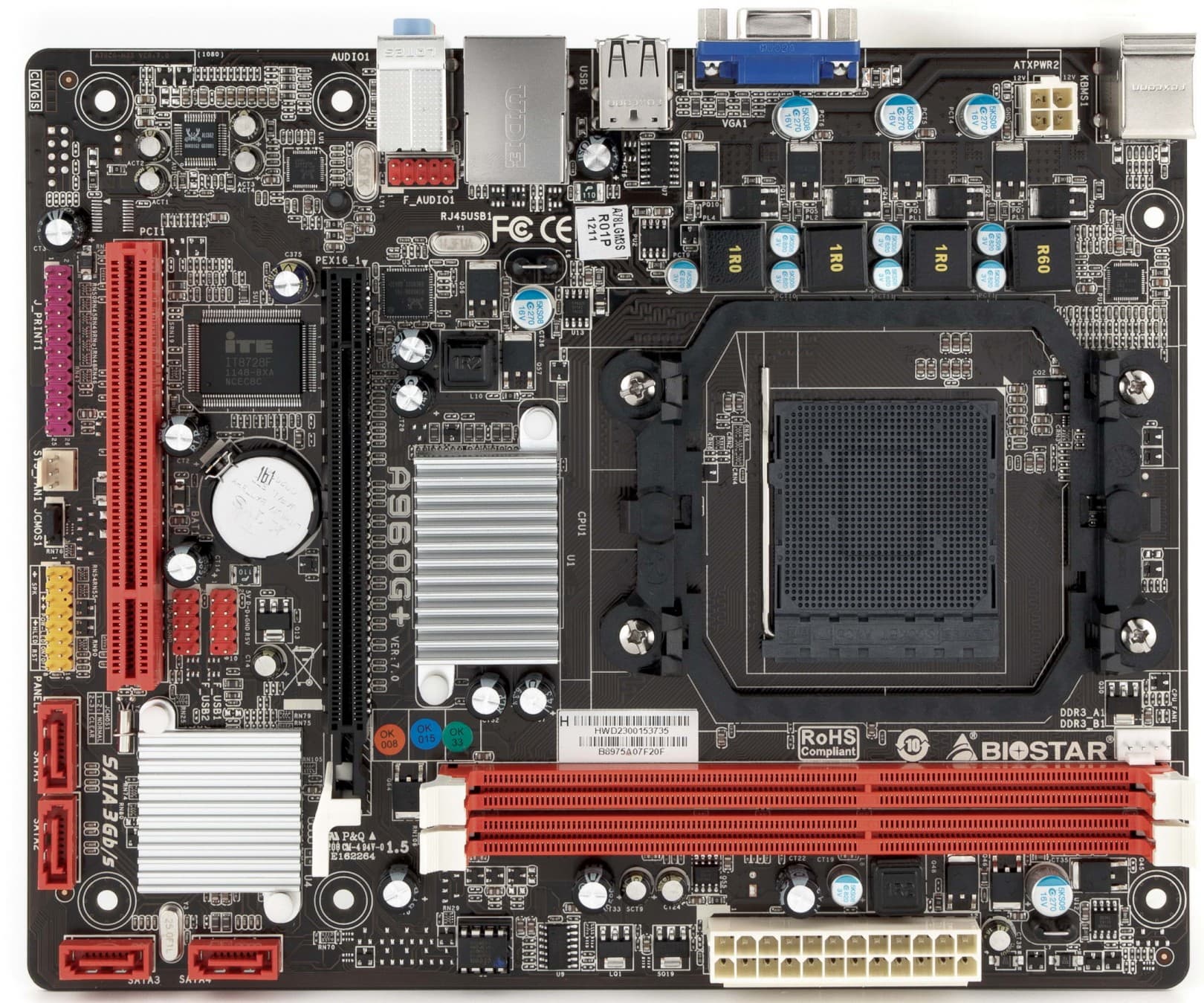

Нетрудно заметить, что и сама плата выглядит оснащенной исключительно по-спартански. Свободного места на ней немного, но только потому что она и сама имеет скромные габариты, то есть урезана относительно стандартного формата microATX. Тем не менее, крепежные отверстия расположены относительно удачно, поэтому на изгиб плата не будет испытываться ни при установке компонентов, ни при их отключении.

В качестве SATA-колодок здесь установлены обычные прямые, но тем не менее, в маловероятном случае установки длинной видеокарты может пострадать доступность всего одного порта. А вот для владельцев устаревшей периферии в данном случае даже «внутренних» COM- и LPT-портов не предусмотрено. А ведь ценители ультрабюджетных решений часто имеют что-то раритетное, но рабочее, что еще вполне может послужить с точки зрения хозяина.

Системная плата Biostar A960G+

На задней панели находится самый минимум разъемов. Помимо единственного аналогового видеовыхода имеется 4 порта USB 2.0 (еще 2 порта могут быть выведены пользователем на переднюю панель), также есть розетка гигабитной локальной сети и 6-канальный аудиовыход. Хорошо, что сохранены PS/2-порты как для мыши, так и для клавиатуры.

Системная плата Biostar A960G+

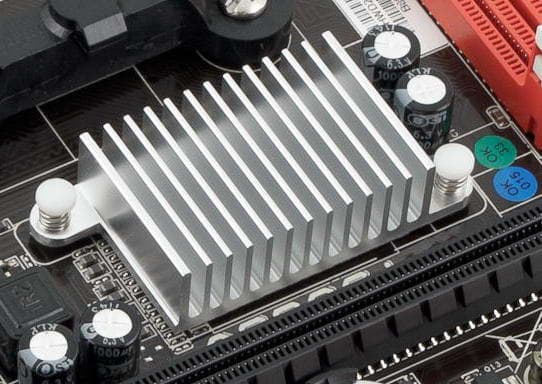

Северный мост довольствуется исключительно компактным простым радиатором. И надо признать, система охлаждения — это слабое место данной платы. Впрочем, заметить это можно лишь в ситуации, когда отключены режимы энергосбережения чипсета (например, если надолго оставить плату в BIOS Setup, или при разворачивании образа диска). Перегрев в таком случае возникает довольно быстро (через 15-20 минут), появляется характерный запах перегретого текстолита, и питание платы автоматически отключается. Пожалуй, на время установки ОС также следует предусмотреть дополнительную вентиляцию области чипсета. Надо добавить, что перегрев возникает вне зависимости от того, установлена ли внешняя карта или используется интегрированное видеоядро. И точно также надо сказать, что в штатном режиме работы в ОС нагрев чипсета не превышает 45 градусов. Поэтому для стабильной работы достаточно обеспечить минимальную циркуляцию воздуха в корпусе.

Системная плата Biostar A960G+

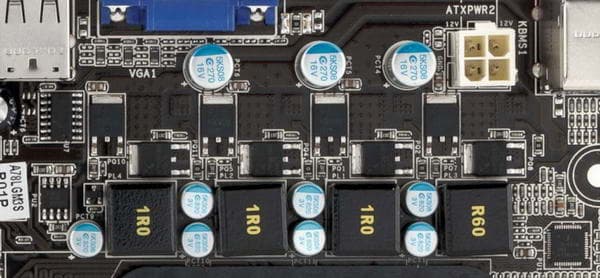

Система питания также немудреная, 3+1-фазная. Во всех фазах применены по 2 полевых транзистора. Соответственно, оправдано и ограничение TDP уровнем в 95 Вт, так что из процессоров под AM3+ на эту плату допустимо устанавливать далеко не все, но тем не менее, даже из FX-серии можно подобрать подходящий. Положительно надо отметить твердотельные конденсаторы в ответственных цепях.

Системная плата Biostar A960G+

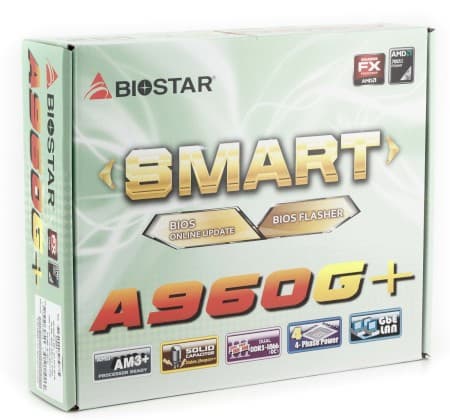

Несмотря на бюджетный статус, плата удостоилась коробки с индивидуальным дизайном. На крышке перечислены все упомянутые выше конструктивные особенности, а также возможность крайне легкого прошивания BIOS.

Системная плата Biostar A960G+

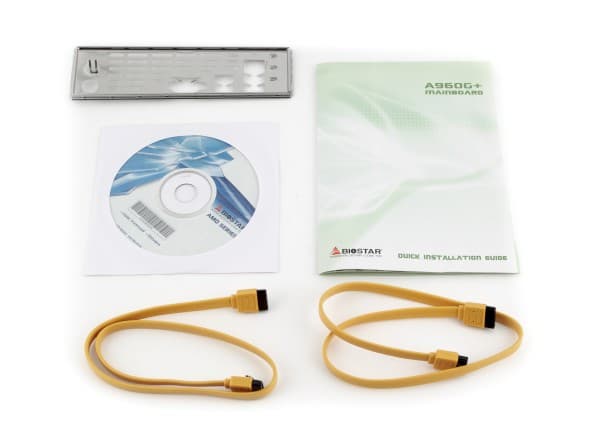

В комплекте 2 SATA-шлейфа с металлическими защелками, краткое англоязычное руководство по эксплуатации, диск с драйверами и планка на заднюю панель.

Функциональность

Плата основана на чипсете AMD 760G. В качестве оперативной памяти может быть установлено до 16 ГБ DDR3-800/1066/1333/1600/1866. Для подключения накопителей установлено 4 внутренних порта SATA 2.0, которые могут объединяться в режимах RAID 0, 1 и 0+1. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (6-канальный HDA-кодек Realtek ALC662);
  • сетевой контроллер (Realtek RTL8111F, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • cистемный мониторинг (ITE IT8728F), поддерживается режим автоматического управления частотой вращения процессорного вентилятора. В BIOS Setup предусмотрена возможность задать температурные пороги для остановки и запуска вентилятора, условное значение, в соответствии с которым будет выбрана минимальная частота вращения, а также степень возрастания скорости вращения по мере роста температуры (для более плавного роста следует понизить эту величину, и наоборот — повысить, если вы хотите, чтобы под нагрузкой вентиляторы быстрее выходили на максимальные обороты). Имеется и полностью автоматический режим, для которого пользователь может выбрать одну из двух преднастроек: Quiet или Performance. Регулировка доступна как для 3-, так и для 4-контактных вентиляторов. Наличествует и уже привычный по платам Biostar очень удобный режим калибровки вентилятора.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,12, −0,22Очень хорошо
Уровень шума, дБ (А)−80,2Хорошо
Динамический диапазон, дБ (А)83,9Хорошо
Гармонические искажения, %0,0064Очень хорошо
Гармонические искажения + шум, дБ (А)−76,5Средне
Интермодуляционные искажения + шум, %0,019Очень хорошо
Взаимопроникновение каналов, дБ−87,5Отлично
Интермодуляции на 10 кГц, %0,018Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Экономичный 6-канальный кодек продемонстрировал стандартные характеристики качества звучания аналоговых выходов.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Опорная частота ЦП +200—600 МГц
Коэффициент умножения ЦП +
Напряжение процессора+только на понижение
Напряжение памяти+1,50—1,85 В
Напряжение северного моста
Частота графического ядра ЦП

(*) Диапазоны регулировки напряжения процессора, а также шины HT в BIOS Setup зависят от установленного процессора и приведены для Phenom II X4 810. Использовалась версия BIOS от 2012-03-08.

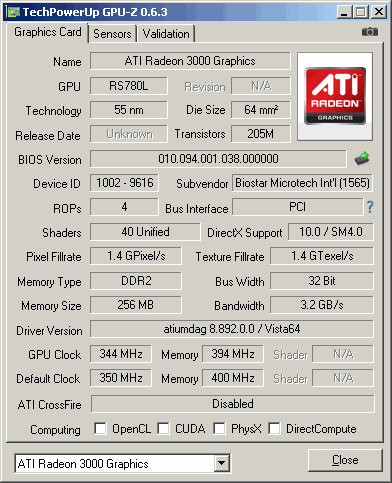

Пользователю оставили возможность менять опорную частоту, так что формально разгон без повышения напряжения возможен, и тут все будет зависеть от процессора. Также стоит позаботиться и о дополнительном охлаждении стабилизатора напряжения. Есть возможность менять частоту интегрированного в чипсет графического ядра в пределах от 150 до 1000 МГц, частота по умолчанию составляет 350 МГц. Впрочем, с выходом APU-процессоров какой-либо смысл выжимать производительность из графических ядер, интегрированных в чипсет, окончательно отпал.

Если вам нужна мощная интегрированная графика (насколько она вообще может быть таковой на текущий момент), безусловно стоит выбрать APU. В данном же случае попытка разгона графического ядра без модификации системы охлаждения чипсета выглядит попросту опасной: радиатор на северном мосту совершенно не рассчитан на дополнительную нагрузку. Что касается успехов графического ядра на этой плате в штатном режиме, то достаточно сказать, что FarCry 2 с низкими настройками качества едва вытягивал 25 fps.

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, приводится показатель для системы в целом (режим Cool’n’Quiet включен).

дискретная графика (Radeon HD4850) Biostar TA75M+Biostar A960G+
Редактирование текста, Вт5359
Игра FarCry 2, Вт 133—169131—160

интегрированная графикаBiostar TA75M+Biostar A960G+
Редактирование текста, Вт515
Игра FarCry 2, Вт 58—7556—68

Мы намеренно взяли для сравнения модель под Socket FM1 (использовался процессор A8-3850), а не AM3+, потому что плата явно ориентирована в тот же бюджетный сегмент. Как видим, если при работе с дискретной графикой разница невелика, то с интегрированной графикой, особенно при отсутствии нагрузки, Socket FM1 с APU демонстрирует заметно лучшую экономичность.

Выводы

Ни для кого не секрет, что сейчас даже многие компактные ноутбуки демонстрируют производительность и возможности, заведомо превышающие среднестатистические потребности «простого пользователя». Что уж говорить о настольных компьютерах! Отсюда вполне естественно распространение плат, построенных по принципу «мне лишнего не надо», и с этой точки зрения существование Biostar A960G+ вполне оправданно. Главное при таком подходе — чтобы усечение не затрагивало те компоненты платы, от которых зависит надежность работы. И вот здесь в данном случае не все идеально: система охлаждения чипсета нуждается в поддержке, когда вы запускаете установку ОС или проводите другое обслуживание компьютера. Пользователь может не знать об этой особенности и просто отнесет плату продавцу, столкнувшись с самопроизвольным отключением. Не вызывает энтузиазма также ограничение количества видеовыходов единственным аналоговым.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя
