Biostar A55ML+ — системная плата на базе чипсета AMD A55 (Socket FM1)


Чипсет AMD A55 предназначен для выпуска недорогих плат, которые естественно смотрятся в качестве основы для офисных ПК. И сегодня мы для разнообразия рассмотрим пример именно такой платы Biostar, поскольку эта компания, хоть и имеет в своей линейке модели для энтузиастов, в основном конкурирует за бюджетный сегмент.

Особенности платы

системная плата Biostar A55ML+

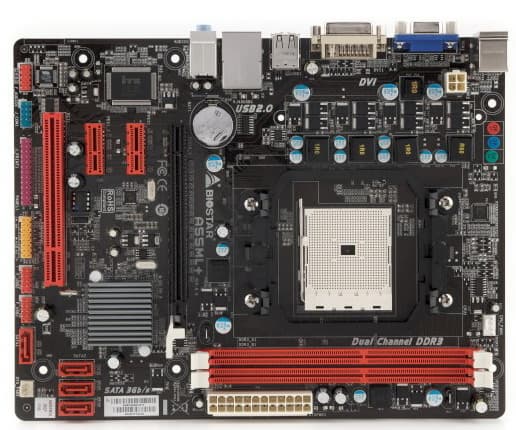

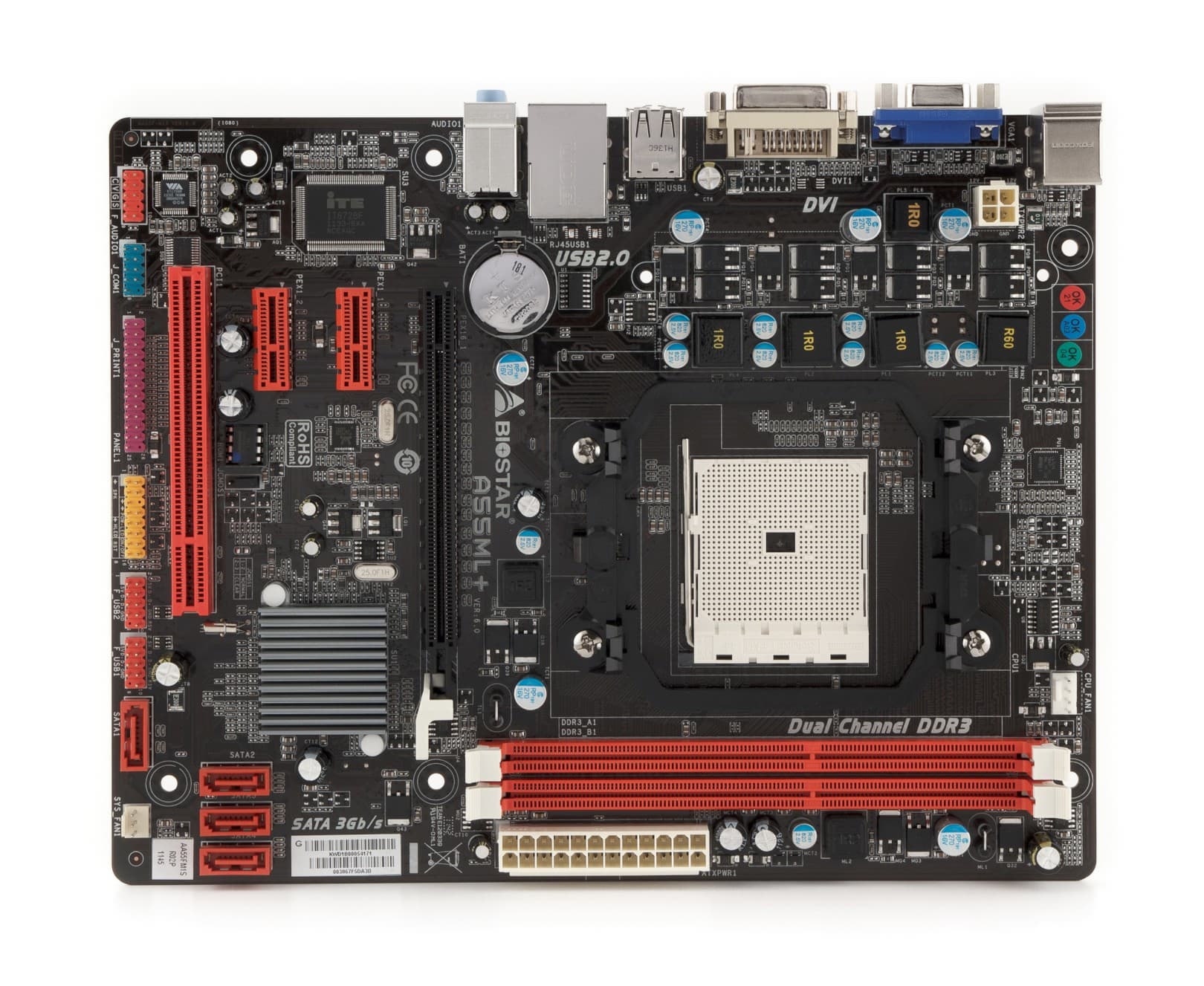

Действительно, в конструкции нет ничего лишнего. И хотя на самой плате имеется минимум дополнительных контроллеров, свободного места не так много — по той причине, что для платы выбран усеченный формат. Однако на надежности крепления это практически не сказывается, крепежные отверстия расположены как раз там, где обычно и возникает нагрузка при установке модулей памяти и при подключении разъемов.

В качестве SATA-колодок установлены обычные прямые, тем не менее возможность беспрепятственной установки длинных видеокарт сохранена. Для владельцев устаревшей периферии актуальной будет возможность вывести COM- и LPT-порты с помощью внешней планки.

системная плата Biostar A55ML+
по ссылке — вид платы в 3/4 со стороны задней панели

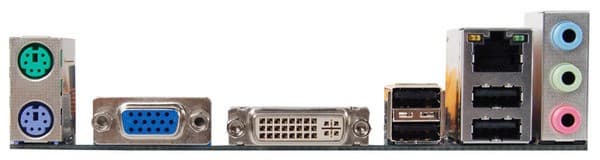

На задней панели находится самый минимум разъемов. Помимо двух видеовыходов, имеется 4 порта USB 2.0. Хорошо, что сохранены PS/2-порты как для мыши, так и для клавиатуры.

системная плата Biostar A55ML+

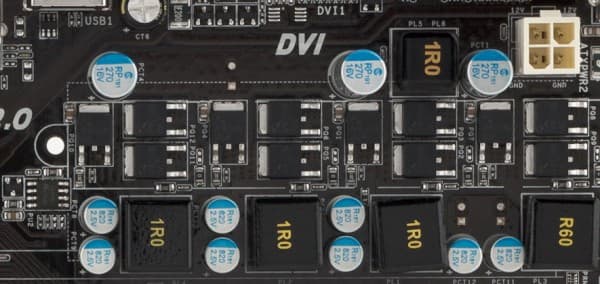

Система питания процессора также простенькая, 3+1-фазная. Во всех фазах применены по три полевых транзистора. Но с учетом того, что процессоры под Socket FM1 достаточно экономичны, и максимальный TDP старших моделей равен 100 Вт, это вполне адекватная схема. Для экспериментов с разгоном едва ли кто-то остановит свой выбор на такой плате, ну а наличие твердотельных конденсаторов, к которым мы уже привыкли, на самом деле, является неплохим бонусом в бюджетном сегменте. Очень хорошо, что они стали комплектацией по умолчанию, это повышает надежность и долговечность платы.

системная плата Biostar A55ML+

Столь боевая «пробитая пулями» раскраска коробки кажется не совсем уместной для столь безобидной модели. С другой стороны, никто не мешает поставить и на такую плату мощную видеокарту и собрать партию экономичных игровых ПК, например для игрового клуба.

системная плата Biostar A55ML+

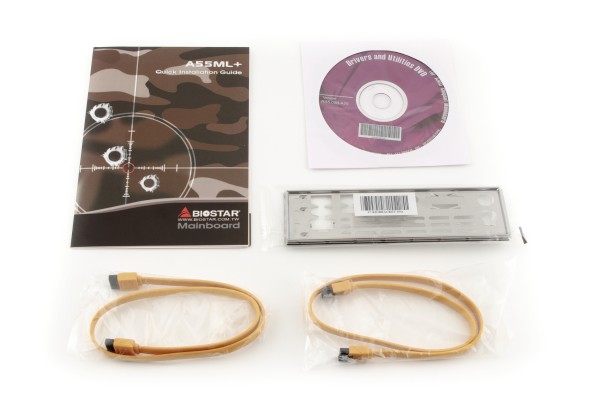

В комплекте 2 SATA-шлейфа с металлическими защелками и краткое англоязычное руководство по эксплуатации.

Функциональность

Плата основана на чипсете AMD A55. В качестве оперативной памяти может быть установлено до 16 ГБ DDR3-800/1066/1333/1600/1866. Для подключения накопителей установлено 4 внутренних порта SATA 2.0, которые могут объединяться в режимах RAID 0, 1 и 0+1. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (6-канальный HDA-кодек VIA VT1708B);
  • сетевой контроллер (Realtek RTL8105E, интерфейс PCI-Ex1), с поддержкой скоростей 10/100 Мбит/с (Fast Ethernet);
  • cистемный мониторинг (ITE IT8728F) с поддержкой режима автоматического управления частотой вращения процессорного вентилятора. В BIOS Setup предусмотрена возможность задать температурные пороги для остановки и запуска вентилятора, условное значение, в соответствии с которым будет выбрана минимальная частота вращения, а также степень возрастания скорости вращения по мере роста температуры (для более плавного роста следует понизить эту величину, и наоборот — повысить, если вы хотите, чтобы под нагрузкой вентиляторы быстрее выходили на максимальные обороты). Имеется и полностью автоматический режим, для которого пользователь может выбрать один из двух режимов: Quiet или Aggressive. Регулировка доступна как для 3-, так и для 4-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ +0,03, −0,26 Очень хорошо
Уровень шума, дБ (А) −88,0 Хорошо
Динамический диапазон, дБ (А) 88,8 Хорошо
Гармонические искажения, % 0,011 Хорошо
Гармонические искажения + шум, дБ (А) −75,9 Средне
Интермодуляционные искажения + шум, % 0,015 Очень хорошо
Взаимопроникновение каналов, дБ −89,0 Отлично
Интермодуляции на 10 кГц, % 0,014 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Экономичный 6-канальный кодек продемонстрировал достаточно неплохие характеристики с точки зрения качества звучания аналоговых выходов.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1866
Опорная частота ЦП
Коэффициент умножения ЦП +
Напряжение процессора + 0,70—1,55 В (CPU)
Напряжение памяти + 1,40—1,90 В
Напряжение северного моста + +0,05—+0,20 В
Частота графического ядра ЦП + 300—2000 МГц

(*) Диапазоны регулировки напряжения процессора, а также шины HT в BIOS Setup зависят от установленного процессора и приведены для A8-3850. Использовалась версия BIOS FTA24.BFS.

Несмотря на то, что в большинстве моделей Biostar, вне зависимости от их позиционирования, имеется поддержка оверклокерских режимов, в данном случае частота вычислительных ядер процессора может регулироваться только за счет множителя. Вместе с тем, формально есть возможность разогнать графическое ядро. Но на реальную производительность, даже в синтетических тестах, изменение значения в этом пункте не повлияло (проверялось с помощью FurMark: при изменении частоты с 600 до 1000 МГц величина fps не изменилась, как, впрочем, и нагрев чипа — 32-33 °C).

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, приводится показатель для системы в целом.

дискретная графика (Radeon HD4850) Biostar TA75M+ Biostar A55ML+
Редактирование текста, Вт (Cool’n’Quiet On) 53 41
Редактирование текста, Вт (Cool’n’Quiet Off) 53 46
Игра FarCry 2, Вт 133—169 106—156

интегрированная графика Biostar TA75M+ Biostar A55ML+
Редактирование текста, Вт (Cool’n’Quiet On) 5 5
Редактирование текста, Вт (Cool’n’Quiet Off) 5 5
Игра FarCry 2, Вт 58—75 46—73

Модель на младшем чипсете и с более скромным оснащением предсказуемо более экономична.

Выводы

Разумеется, наличие «всего лишь» 100-мегабитного сетевого адаптера, 6-канального аудиокодека и минимализм во всех остальных вопросах на сегодняшний день характерны для плат начального уровня. С другой стороны, если разобраться объективно, процент гигабитных адаптеров, которые действительно работают в сетях, где обеспечивается такая скорость передачи данных, до сих пор невелик (не говоря уж о том, что и там, где такая возможность технически есть, на практике владелец компьютера может ее и не использовать). То же самое можно сказать и о многоканальных комплектах акустики, которые сейчас редко кто подключает по аналоговому каналу — во всяком случае, ко встроенному в материнскую плату аудиовыходу. Таким образом, хотя плата и безусловно бюджетная, на ней вполне можно собрать нормальный, рабочий во всех смыслах компьютер.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя
