Shuttle XPC ST61G4 — первый barebone-комплект с интегрированной графикой от ATI


Весной этого года мы рассмотрели первый barebone-комплект Shuttle в новом корпусе G4 — XPC SN85G4. Корпус, безусловно, интересный, и своих поклонников он найдет. Сегодня мы представляем вам очередной продукт компании, который использует этот корпус, но с модифицированной системой охлаждения и питания. Впрочем, даже при неизменности прочих параметров, модель ST61G4 заслужила бы наше внимание — это дебют чипсетов ATI на рынке barebone-систем. Напомним, что первое поколение чипсетов канадского производителя практически провалилось, а вот второе, несмотря на ряд очевидных недостатков, получило признание. Конечно же, основная причина этого — прекрасное графическое ядро при невысокой цене чипсета. По сути, до появления Socket 775 и i915G самую производительную встроенную графику для Pentium 4 предлагала именно ATI. Таким образом, если вы сейчас не готовы ориентироваться на новый сокет Intel, но хотите купить миникомпьютер с интегрированным видео под процессор этой компании, то модели на ATI Radeon 9000/9100/Pro IGP должны интересовать вас в первую очередь.

Внешний вид

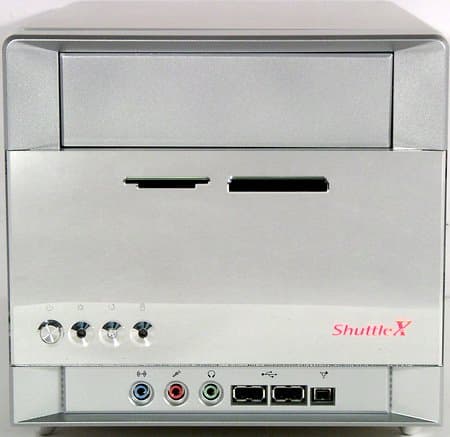

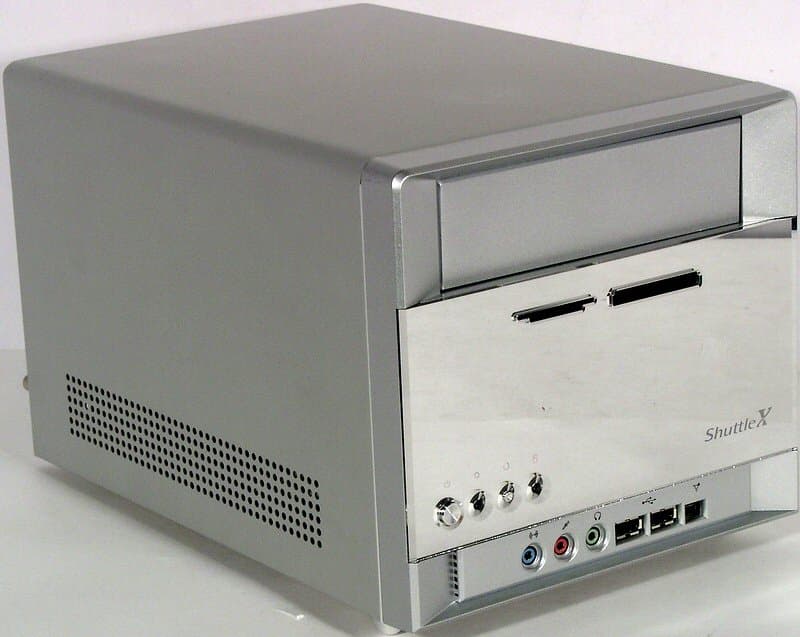

Корпус ST61G4, как обычно у Shuttle XPC, выполнен из алюминия, но в отличие от черного SN85G4 эта модель выдержана в типичной серой гамме. А вот габариты «кубика» совпадают с таковыми для предыдущей модели в корпусе G4 (200x300x185 мм (ШxГxВ)), и в остальном устройство этих миникомпьютеров полностью идентично, так что более подробное описание вы найдете в упомянутом выше обзоре SN85G4. Характерной особенностью ST61G4 является зеркальная передняя панель, что мы раньше могли видеть только у barebone-комплектов Soltek. Серо-стальной цвет корпуса будет однозначно лучше сочетаться с белым CD/DVD-приводом, ну а отражение в зеркале пластиковой накладки будет зависеть от окружения вашего рабочего места.

У XPC ST61G4 один внешний 5-дюймовый отсек, а внешний 3-дюймовый предполагает установку комплектного картовода вместо морально устаревшего флоппи-дисковода, так что этому отсеку соответствуют прорези в пластике для вставки и извлечения флэш-карт. Возможно, со временем Shuttle предложит под заказ вариант ST61G4 без картовода и с «глухой» передней панелью, но на момент написания статьи такой информации у нас не было. На передней панели расположены кнопки включения и перезагрузки системы, индикаторы включенного состояния и активности дисковой подсистемы, а также набор интерфейсных разъемов. Последний вполне привычен для «продвинутых» современных моделей: 3 Audio (выход на наушники, микрофонный вход и линейный вход), 2 порта USB (2.0) и один порт mini-FireWire (4-контактный, без питания).

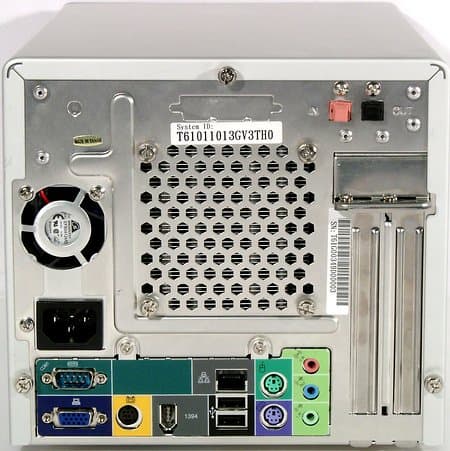

На задней панели свое законное место занимает аналоговый выход на монитор, приятно дополненный выводом изображения на телевизор (разъем S-Video, также в комплекте идет переходник на композит). В этой ситуации оставшегося места хватило лишь на один последовательный порт (параллельный, как обычно, можно вывести на приобретаемой отдельно планке), а также прочий стандартный набор: 2 порта PS/2, 1 полноценный (6-контактный) FireWire, 1 LAN, 2 USB (2.0) и 3 аудиовыхода для вывода 6-канального звука, дополненные оптическим входом и выходом S/PDIF. Столь же стандартно наличие двух закрытых заглушками выходов для карт расширения и вентиляционная решетка внутреннего блока питания.

Внутреннее устройство и функциональность

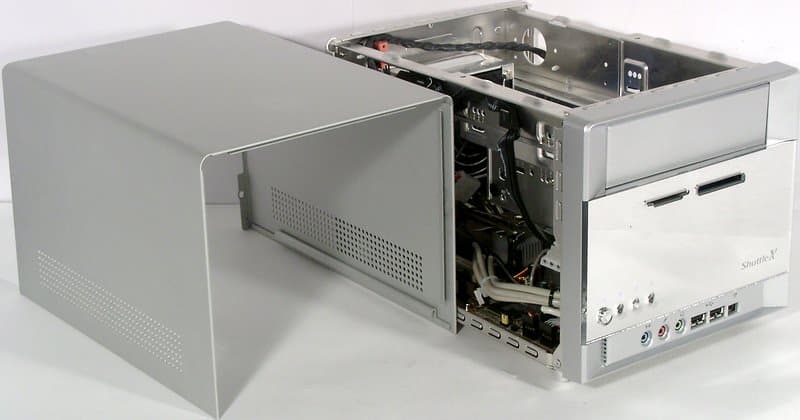

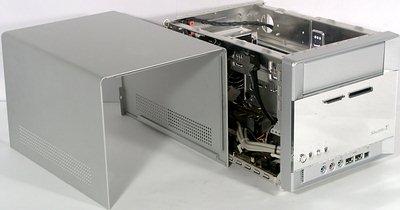

Доступ внутрь корпуса очень прост, требуется только открутить три барашка сзади и снять крышку. Здесь нас ожидал сюрприз: видимо, фирменная особенность корпуса G4 — отсутствие съемной дисковой корзины — пришлась пользователям не по вкусу. Теперь это вновь единая корзина классического типа, которую можно снять, установить желаемые из трех возможных устройств, а затем легким движением руки вернуть на место, закрепив парой винтов. Напомним, что у SN85G4 отсек для винчестера был выполнен в виде отдельного модуля и все же выдвигался. Впрочем, и теперь при желании корзину можно оставлять на месте, тогда для доступа к жесткому диску вам потребуется снять оптический привод (в SN85G4 приходилось удалять карты расширения). В общем, все удобно, да и цельная корзина выглядит как-то солиднее.

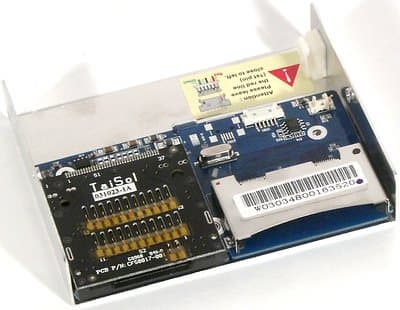

Предустановленный картовод абсолютно тот же самый, что и в SN85G4. Он может работать с картами типов CF I/II (и MD), SM, SD/MMC и MS, то есть имеет «формулу» 6-в-1, причем работает со скоростью, соответствующей USB 2.0. Минусом является необходимость подключать картовод к единственному потенциально свободному внутреннему разъему USB, так что пользователь останется лишь с выведенными на переднюю и заднюю панель 4 портами USB. Картовод можно отключить или вовсе заменить вторым винчестером, но в последнем случае не слишком изящно будут выглядеть щели для флэш-карт на лицевой панели.

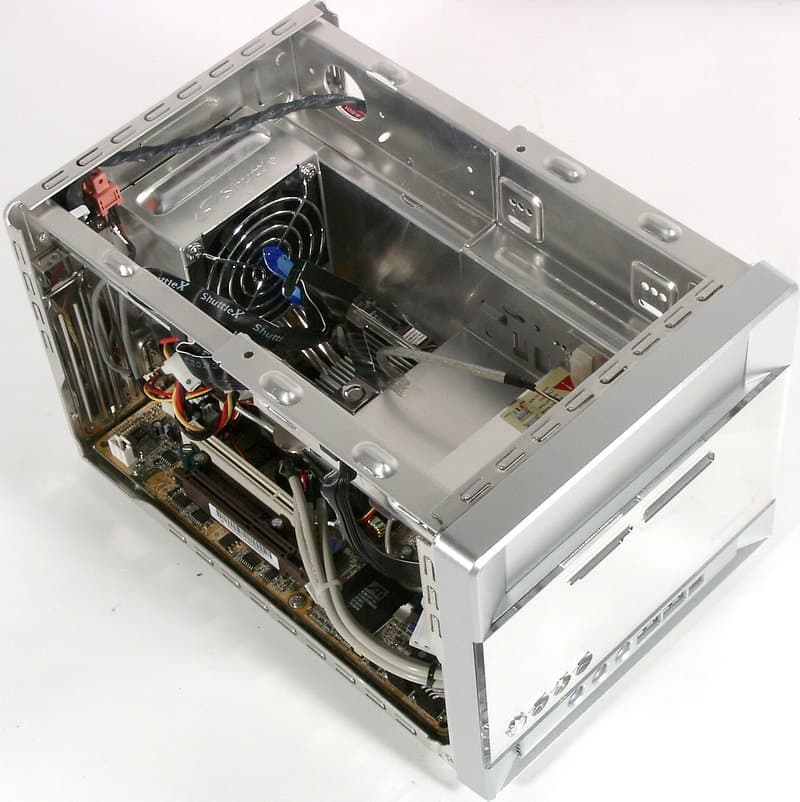

Внутри корпуса, к сожалению, наблюдается привычная для Shuttle XPC чехарда кабелей: вроде бы многое делается для удобства их прокладки по стенкам корпуса, но взаимное расположение интерфейсных разъемов на плате и на корпусе делает свое дело. БП немного увеличен относительно стандартных размеров, но ничему не мешает. Слот AGP разведен на материнской плате ближе к краю, так что видеоускоритель с «двухэтажным» кулером в него установить невозможно. Карта в слоте PCI должна быть либо не очень длинной (менее 13 см), либо низкопрофильной, иначе она упрется в винчестер. В целом удобство сборки и модернизации компьютера мы можем оценить как высокое. Модули памяти (в передней части корпуса) доступны всегда, монтаж устройств в дисковую корзину предельно прост. И только необходимость доступа к процессору в случае Shuttle I.C.E. означает достаточно длительную и неприятную возню с установкой и снятием не только самого процессорного кулера, но и некоторых комплектующих вокруг.

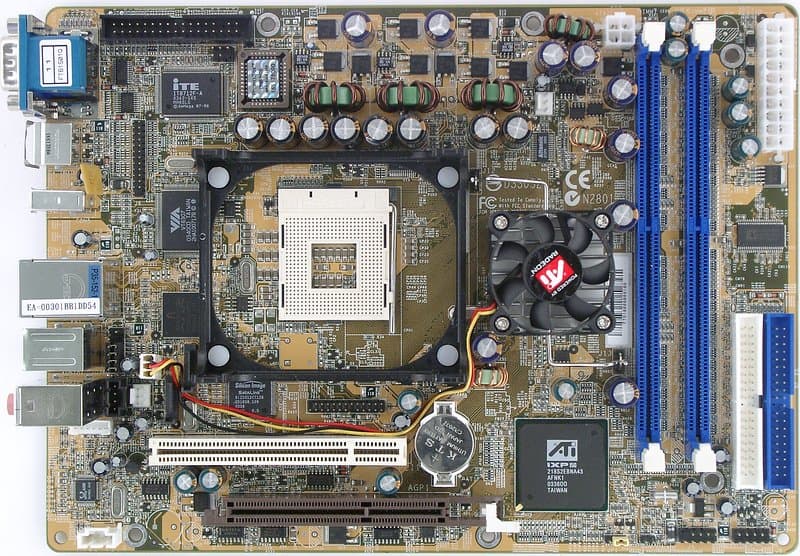

В Shuttle ST61G4, как мы уже упоминали, используется материнская плата, основанная на чипсете ATI Radeon 9100 IGP (RS300+IXP150), — FT61. Весьма скромная функциональность чипсета дополнена на плате сетевым 100-мегабитным контроллером от Broadcom (BCM4401), SATA RAID-контроллером от Silicon Image (SiI3512) и FireWire-контроллером VIA VT6307. В итоге характеристики системы выглядят так: поддерживаются процессоры Intel Celeron/Pentium 4 с Socket 478 (все модели, кроме основанных на ядре Willamette), до 2 ГБ (2 модулей) памяти DDR200/266/333/400 в двухканальном режиме, шина AGP 8x, встроенная графика ATI Radeon 9100 IGP с возможностью вывода изображения на ТВ, 2 порта SATA с возможностью организации RAID-массива уровней 0 и 1, 2 канала UATA100 для 4 устройств, 6 портов USB 2.0, 10/100 Мбит/с Fast Ethernet, 2 порта FireWire и 6-канальный звук (использован AC’97-кодек Realtek ALC650). Также на плате распаяны разъем IrDA, звуковые входы CD-IN и AUX-IN, занятый картоводом разъем для подключения 2 портов USB, имеется три разъема для подключения вентиляторов. Повторяется картина с SN85G4: на плате не зря распаян интерфейсный разъем FDD — это дает возможность подключить флоппи-дисковод, хотя его и некуда установить в корпус G4. Необходимость в таком священнодействии все та же: это единственный способ «подсунуть» драйверы SATA-контроллера программе установки Windows 2000/XP, если вы предполагаете использовать единственный жесткий диск, причем с интерфейсом SATA.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.13, -0.12Очень хорошо
Уровень шума, дБ (А): -79.8Средне
Динамический диапазон, дБ (А): 80.2Хорошо
Нелин. искажения, %: 0.0048Очень хорошо
Интермод. искажения, %: 0.051Хорошо
Взаимопроникновение каналов, дБ: -79.4Очень хорошо

Общая оценка: Хорошо (подробнее). Качество звука вполне приемлемое для тех, кто ограничивает свои потребности прослушиванием музыки обычных форматов и играми (хотя соответствующее падение производительности относительно полноценного внешнего решения, разумеется, никуда не денется).

Давно прошли те времена, когда понятия «разгон» и «barebone-система» были несовместимы. Сейчас Shuttle не скупится предоставить набор соответствующих настроек BIOS, хотя в случае этого конкретного чипсета ATI разгонять компьютер понравится не всем. BIOS Setup позволяет менять основные тайминги памяти и выставлять частоту ее работы, частота FSB может быть увеличена до +15 МГц относительно номинала с шагом 1 МГц без фиксации или контролируемого изменения частот AGP/PCI, доступно изменение напряжения процессора (от 0,825 до 1,85 В с шагом 0,0125 В) и повышение напряжение памяти (2,6, 2,7, 2,8 В) и AGP (1,6, 1,65, 1,7 В). Перемычка для сброса параметров CMOS удобно расположена у самого края платы, так что вам будет довольно просто экспериментировать с разгоном.

Система охлаждения и температурный режим

ST61G4 является одной из первых моделей Shuttle, в которых применена новая модель БП — Silent X, с повышенной мощностью (250 Вт). При этом конструкция блока питания стандартная («кирпичик»), но в нем используются два вентилятора, расположенные друг напротив друга: вентилятор у задней стенки корпуса работает на выдув, а находящийся ближе к передней панели всасывает воздух, обеспечивая неплохое охлаждение этой части корпуса, в которой располагаются дисковые накопители. Напомним, что в БП SN85G4 единственный вентилятор располагался не сзади, а посередине одной из боковых сторон, и достаточно длинный CD/DVD-привод перекрывал ему часть входного потока воздуха. Оба вентилятора — модели Delta EFB0412MD (40x40x20 мм, 7,17 CFM, 24 дБА), очень тихие, с автоматически регулируемой частотой вращения. Из неочевидных возможностей БП отметим «хвост» питания для SATA-дисков.

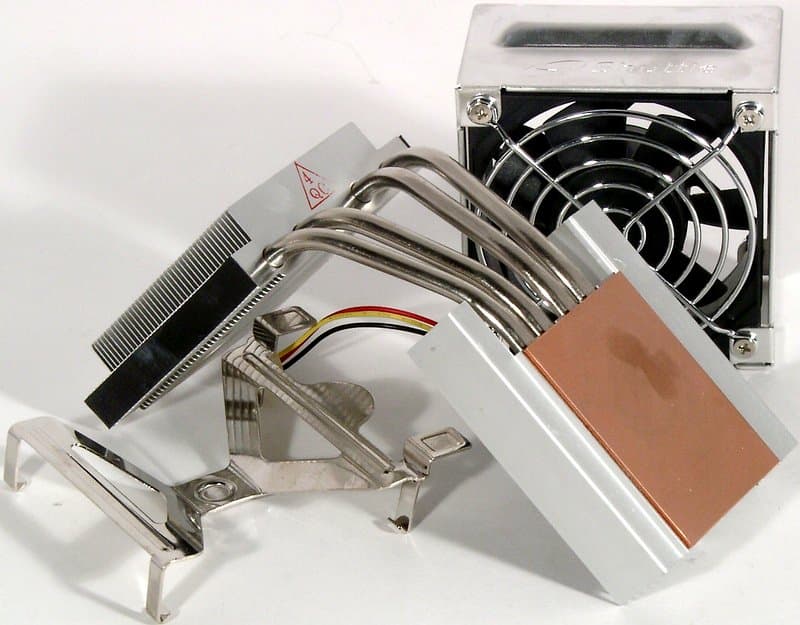

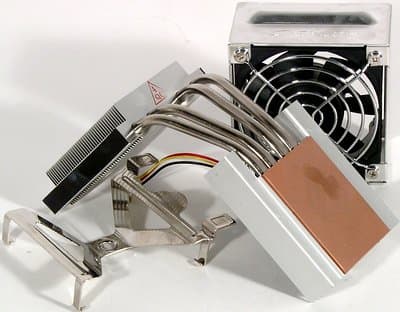

В качестве процессорного кулера в Shuttle ST61G4 используется стандартная для всех barebone-комплектов компании система I.C.E. Мы уже не раз рассматривали принцип функционирования этого устройства, так что лишь кратко повторим здесь, что работа кулера основана на принципе тепловых трубок, в нем используется только один 80-миллиметровый вентилятор (от Sunon), который продувает воздух сквозь верхний радиатор системы. Максимальная скорость вращения крыльчатки кулера составляет ~3800 об/мин, но, как и во всех прочих моделях Shuttle XPC, в BIOS реализовано интеллектуальное управление этим параметром (технология Smart Fan). За подробностями отсылаем, например, к описанию модели SN85G4. Надо заметить, что в случае ST61G4 вентилятор в I.C.E. на слух выглядит несколько более тихим, чем обычно.

К сожалению, очередной новый чипсет поставил в тупик все утилиты мониторинга температуры и прочих системных параметров. Ни одна из программ под Windows не смогла корректно считать показания с датчиков на этой плате, так что мы вынуждены ограничиться приведением малоинтересной информации о параметрах системы в режиме простоя (сняты в BIOS Setup).

Вообще, понятны и простительны трудности, которые испытывают авторы бесплатных утилит мониторинга — у них, зачастую, просто нет возможности получить инженерную документацию на некоторое железо, а равно и реальные экземпляры продуктов для проверки. В таком случае очень хотелось бы видеть работоспособную фирменную утилиту мониторинга от производителей весьма недешевых barebone-комплектов — уж им-то сам бог велел. В наше время контроль состояния системы необходим практически всем.

Для сопоставления мы привели аналогичные показатели нескольких barebone-комплектов при использовании (по возможности) одинаковых комплектующих. Глобальные выводы по этим цифрам делать было бы неосторожно, но любопытно заметить, во-первых, сниженную относительно SB75G2 производительность процессорного кулера (вероятно, вентилятор действительно менее мощный, а потому и более тихий). Вторым интересным моментом нам показалась бьющая все рекорды температура чипсета при включении встроенного видеоядра — за производительную графику приходится расплачиваться, причем на радиаторе чипсета установлен вентилятор, вращающийся на ~5000 об/мин! К счастью, в целом система «звучит» довольно тихо, при грамотно подобранном режиме работы Smart Fan этот barebone-комплект кажется одним из самых тихих среди протестированных в нашей лаборатории, хотя до абсолютного рекорда ASUS DiGiMatrix ему все-таки далеко.

Комплектация и краткие характеристики barebone-комплекта

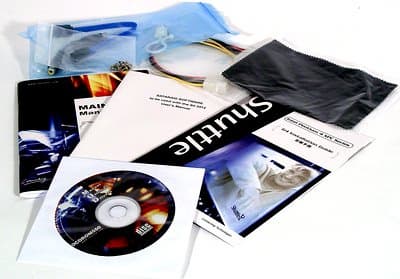

Комплектация ST61G4 абсолютно стандартна для моделей Shuttle XPC — попросту говоря, в коробке нет практически ничего интересного, за исключением процессорного кулера и предустановленного картовода. Впрочем, в данном случае несколько мелочей все-таки приятно порадовали: шлейф SATA продуманно короткий, прилагается переходник с S-Video на композит, а также в комплекте есть бархатка для приведения в должный вид зеркальной передней панели. Традиционно напомним, что среди конкурентов именно Shuttle предлагает, пожалуй, самый впечатляющий выбор дополнительных аксессуаров, включая возможности для смены внешнего вида barebone-комплекта или замену узлов системы.

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, процессорный кулер, CD, руководства, 1 шлейф ATA66, 1 шлейф ATA33, 1 короткий шлейф SATA, 1 шлейф для дисковода, кабель питания, крепежные винты, переходник S-Video->Composite, 2 маленькие ножки-подставки, стяжки для кабелей и изолирующие прокладки, бархатка
  • Формат корпуса: «кубик»
  • Размеры корпуса (ШxГxВ): 200x300x185 мм
  • Отсеки: 2 внутренних 3,5” (один с прорезями для картовода), 1 внешний 5,25“

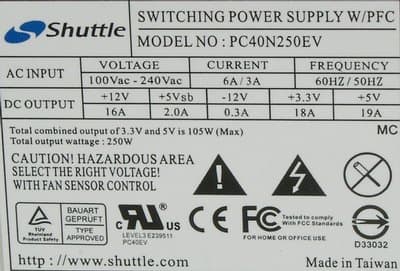

  • БП: Shuttle Silent X PC40N250EV, 250 Вт (маркировка)
  • Плата, чипсет: Shuttle FT61, ATI Radeon 9100 IGP (RS300+IXP150)
  • Видео: встроенная графика ATI Radeon 9100 IGP
  • Аудио: AC’97-кодек Realtek ALC650
  • Сеть: 10/100 Мбит/с Fast Ethernet, Broadcom 4401
  • Слоты расширения: 1 AGP и 1 PCI для полноразмерных карт (PCI — только коротких или низкопрофильных)
  • Разъемы на передней панели: картовод 6-в-1, 3 Audio (линейный вход, микрофонный вход, выход на наушники), 2 USB (2.0), 1 mini-FireWire (4-контактный)
  • Разъемы на задней панели: 2 PS/2, 1 COM, 1 VGA, 1 TV-Out (S-Video), 2 USB (2.0), 1 FireWire, 1 LAN, 3 Audio, S/PDIF-In/Out (Toslink)
  • Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, напряжение процессора, памяти и AGP

Исследование производительности

Тестовый стенд:

  • Процессор: Intel Pentium 4 3,2 ГГц, Socket 478
  • Материнские платы:
    • Shuttle FT61 на чипсете ATI Radeon 9100 IGP в составе Shuttle ST61G4
    • ASUS P4P8T на чипсете Intel 865G в составе ASUS T2-P
  • Память: 2x256 МБ PC3200(DDR400) DDR SDRAM DIMM Kingmax, 2-3-3-5
  • Внешняя видеокарта: Manli ATI Radeon 9800 Pro 256 МБ
  • Жесткий диск: Western Digital WD360 (SATA), 10000 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP1
    • DirectX 9.0b
    • ATI SMBus Driver 5.10.1000.2b
    • ATI GART Driver 1007b
    • Silicon Image Driver 1.1.0.52
    • Intel Chipset Driver 5.1.1.1002
    • Intel Extreme Graphics Driver PV14.0
    • ATI Catalyst 4.2
    • Avance Logic AC’97 Driver 3.55
  • Тестовые приложения:
    • 7-Zip 3.13
    • Mainconcept MPEG Encoder 1.4
    • Gray Matter Studios & Nerve Software Return to Castle Wolfenstein v1.1
    • Croteam/GodGames Serious Sam: The Second Encounter v1.07
    • Digital Extremes/Epic Games/Atari Unreal Tournament 2003 v2225

Для сравнения мы взяли результаты barebone-комплекта ASUS Terminator 2 (правда, мы тестировали версию T2-P, с материнской платой на чипсете i865G, а не T2-R — на том же ATI 9100 IGP). Изучение этого миникомпьютера показало, что скорость его материнской платы находится на среднем для чипсета уровне, не претендуя на рекорд. Таким образом, вполне логично сравнить эту модель с традиционно не самым быстрым изделием от Shuttle на чипсете ATI, являющемся прямым и вполне достойным конкурентом топовому продукту Intel под Socket 478.

Как и следовало ожидать, barebone-комплект Shuttle чуть-чуть медленнее (до 3%) при работе в приложениях, чувствительных к производительности подсистемы памяти. Обратите внимание, что падение от задействования интегрированной графики есть в обоих случаях, но у чипсета ATI оно меньше, хотя в итоге Terminator 2 все же остается первым.

Впрочем, пример с архиватором 7-Zip не очень показателен, так как в большинстве случаев разница между системами будет еще меньше. Так, из всего набора нашей методики кодирования видео лишь в Mainconcept MPEG Encoder различие между соперниками можно заметить хотя бы на уровне цифр (менее процента).





В играх интересно сравнить разницу в скорости конкурирующих систем при использовании встроенной графики, так как в случае внешней видеокарты картина не меняется относительно ранее приведенных тестов: до +2% в пользу ASUS T2-P. В общем, сюрпризов встроенное видео тоже не преподносит — все желающие могут взглянуть на сопоставление современных интегрированных чипсетов под Pentium 4, из которого со всей очевидностью следует, что Intel Extreme Graphics 2 заметно слабее ATI Radeon 9100 IGP. В нашем случае ситуация полностью идентична.

Заключение

В лице ST61G4 компания Shuttle предлагает лучшую модель под Pentium 4 (с Socket 478, по крайней мере) для случаев, если вы не собираетесь использовать отдельную видеокарту, но хотите иметь возможность играть в некоторые компьютерные игры, вышедшие в свет со времен Тетриса. Тихая работа, отсутствие видимых проблем с перегревом, высокая производительность в обычных приложениях и стильный, хотя и своеобразный дизайн наверняка заслужат для этого barebone-комплекта признание покупателей. Особенно, если учесть, что цена ST61G4 не самая высокая в ряду прочих Shuttle XPC (хотя и низкой по абсолютной шкале ее никак не назовешь).

В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Стильный, но своеобразный дизайн
  • Удобная сборка/разборка
  • Возможность установки высокопрофильных плат AGP и PCI (PCI — только коротких или низкопрофильных)
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Поддержка SATA [RAID]
  • Наличие оптического входа и выхода S/PDIF
  • Высокий уровень производительности, особенно в 3D-графике
  • Отличный процессорный кулер в комплекте
  • Низкий уровень шума системы охлаждения при достаточной эффективности
  • Один из лучших БП в своем классе
  • Картовод 6-в-1 в комплекте
  • Широкий выбор дополнительных аксессуаров

Минусы:

  • Потенциальная «цветовая несовместимость» с CD/DVD-приводами
  • Всего 4 доступных порта USB
  • Необходимость использования флоппи-дисковода при установке ОС на SATA-винчестер
  • Высокая стоимость barebone-системы (средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0))
