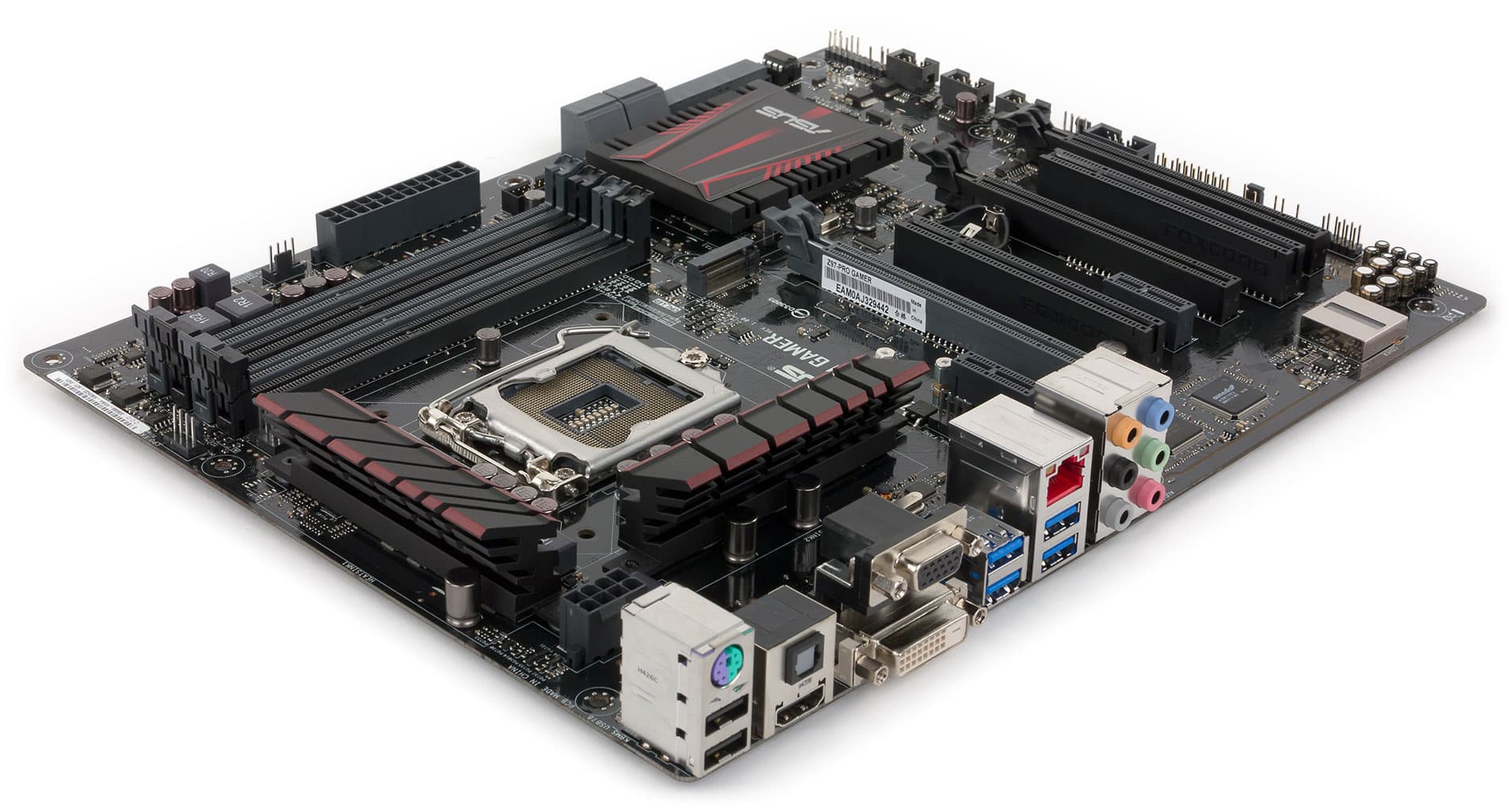

Игровая материнская плата Asus Z97-Pro Gamer


Несмотря на тот факт, что плата Asus Z97-Pro Gamer не относится к семейству Asus ROG (Republic of Gamers), она позиционируется компанией как игровое решение. Что ж, давайте поближе познакомимся с этой новинкой рынка.

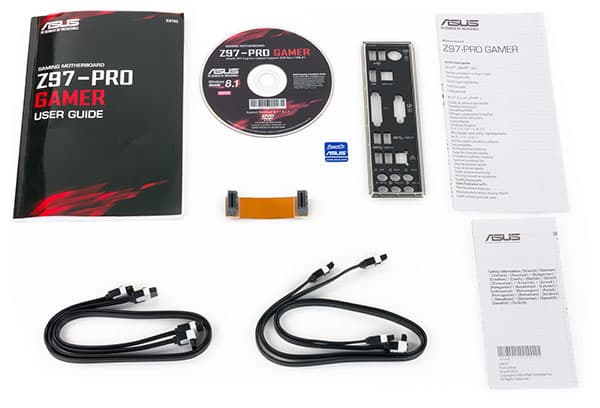

Комплектация и упаковка

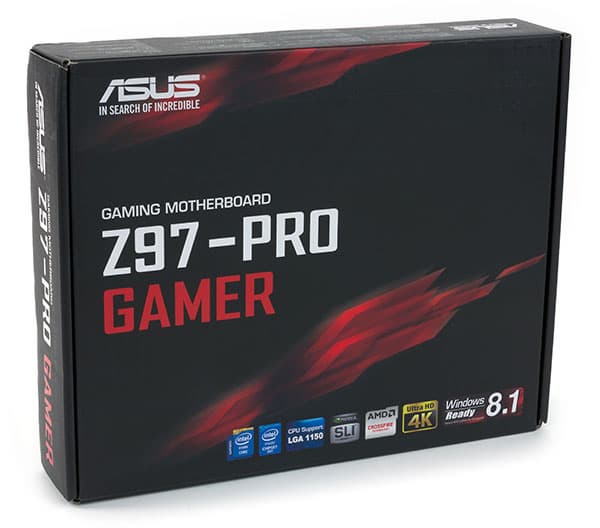

Плата Asus Z97-Pro Gamer поставляется в довольно скромной компактной картонной коробке, на которой расписаны все ее достоинства и даже приводится краткая спецификация. Комплект поставки минимальный: кроме самой платы имеется лишь инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI и заглушка для задней панели платы.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z97-Pro Gamer приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i218-V
Слоты расширения
1 × PCI Express 3.0 x16/x8
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16)
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
2 × PCI Express 2.0 x1
2 × PCI
1 × M.2 (PCIe x2 и SATA)
SATA-разъемы
4 × SATA 6 Гбит/с
1 × SATA Express
USB-разъемы
6 × USB 3.0
8 × USB 2.0

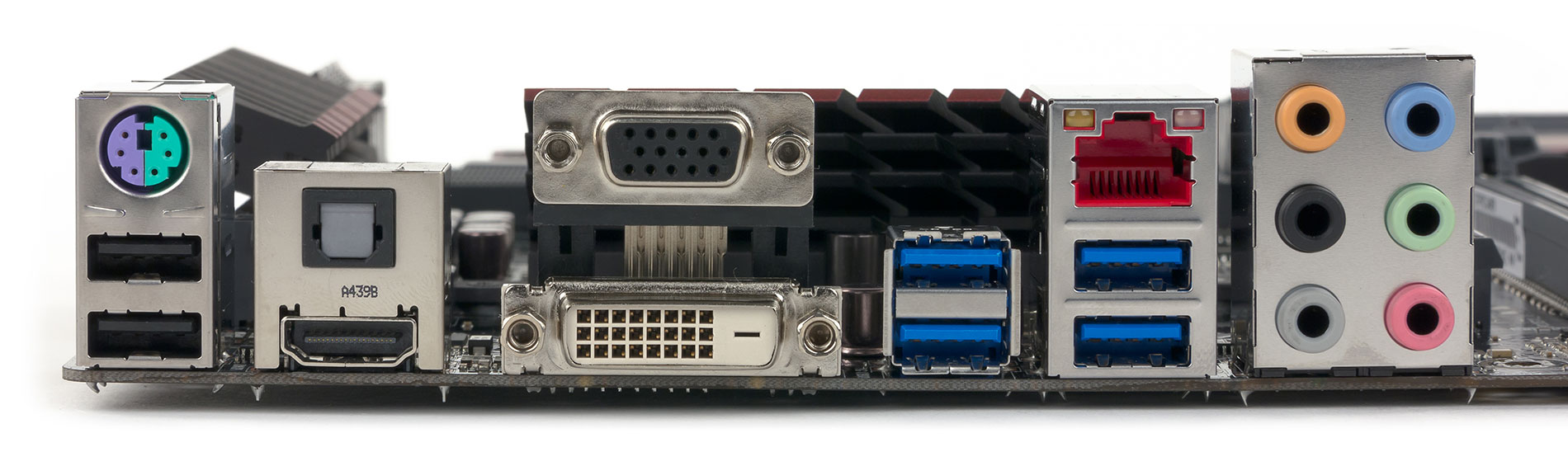

Разъемы на задней панели
1 × HDMI
1 × DVI-D
1 × VGA (D-Sub)
1 × S/PDIF (оптический, выход)
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
6 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с
1 × SATA Express
5 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×244 мм)

Форм-фактор

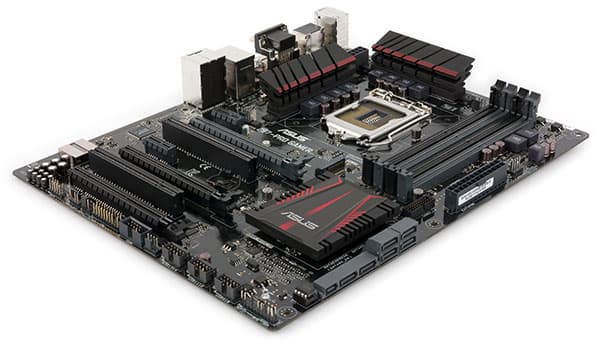

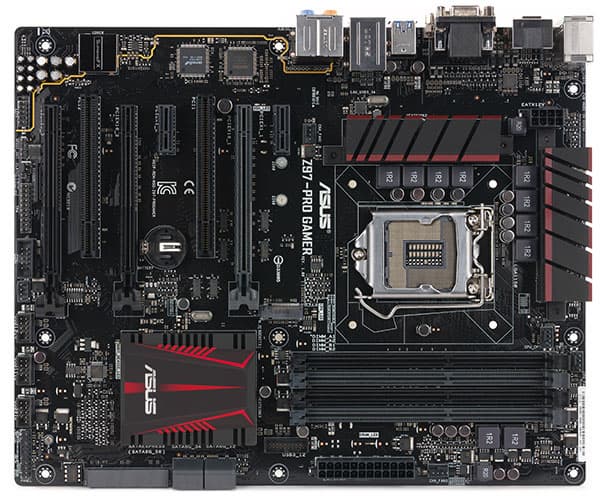

Плата Asus Z97-Pro Gamer выполнена в форм-факторе ATX (305 × 244 мм), и для ее монтажа в корпус предусмотрены девять отверстий.

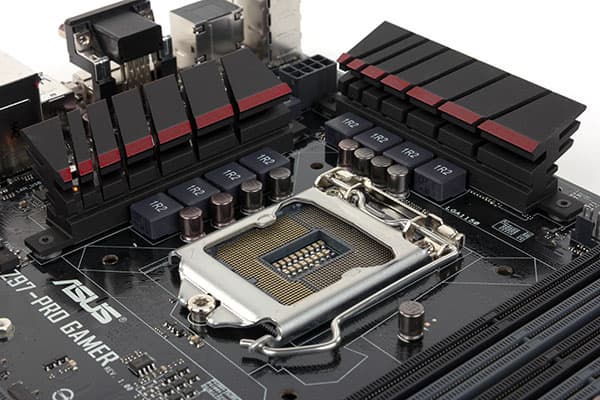

Чипсет и процессорный разъем

Плата Asus Z97-Pro Gamer основана на чипсете Intel Z97 и поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell).

Напомним, что особенность чипсета Intel Z97 заключается в том, что он позволяет группировать 16 линий PCIe 3.0 процессора Haswell в комбинациях х16, х8/х8 и х8/х4/х4, в то время как чипсет Intel H97 допускает единственный вариант — сгруппировать эти 16 линий в слот PCI Express 3.0 x16.


Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам, помечены разным цветом, что удобно при установке модулей. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате имеется три слота с форм-фактором PCI Express x16, два слота PCI Express 2.0 x1 и два слота PCI.


Первые два слота с форм-фактором PCI Express x16 (если считать от процессорного разъема) выполнены с использованием 16 портов PCI Express 3.0 процессора Haswell. Первый слот переключаемый и может работать как в режиме x16, так и в режиме x8, ну а второй слот может работать только в режиме x8. То есть, если задействуется только первый слот, то он работает в режиме PCI Express 3.0 x16, ну а если задействуются одновременно оба слота, то они работают в режиме PCI Express 3.0 x8. Для переключения первого слота используются стандартные коммутаторы линий PCI Express 3.0 ASMedia ASM 1480.

Как видим, в данном случае используется классическая для чипсета Intel Z97 схема группировки портов PCI Express 3.0.

Ну и естественно, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX.

Еще один (третий) слот с форм-фактором PCI Express x16 реализован уже с использованием четырех портов PCI Express 2.0 чипсета Intel Z97. Ну и естественно, что данный слот всегда работает в режиме PCI Express 2.0 x4.

Слоты с форм-фактором PCI Express 2.0 x1 также реализованы с использованием двух линий PCI Express 2.0 уже самого чипсета Intel Z97.

Ну и поскольку чипсет Intel Z97 не имеет нативной поддержки шины PCI, для реализации двух слотов PCI используется мост PICe—PCI (ASMedia ASM1083), который задействует один чипсетный порт PCI Express 2.0.

Отметим, что оба слота PCI расположены рядом со слотами с форм-фактором PCI Express 3.0 x16, и если установить в них двухслотовую видеокарту, то слоты PCI будет недоступны.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется разъем HDMI (максимальное разрешение 4096×2160@24 Гц), разъем DVI-D (максимальное разрешение 1920×1200@60 Гц) и VGA (D-Sub) (максимальное разрешение 1920×1200@60 Гц) .

SATA-порты, разъемы SATA Express и M.2

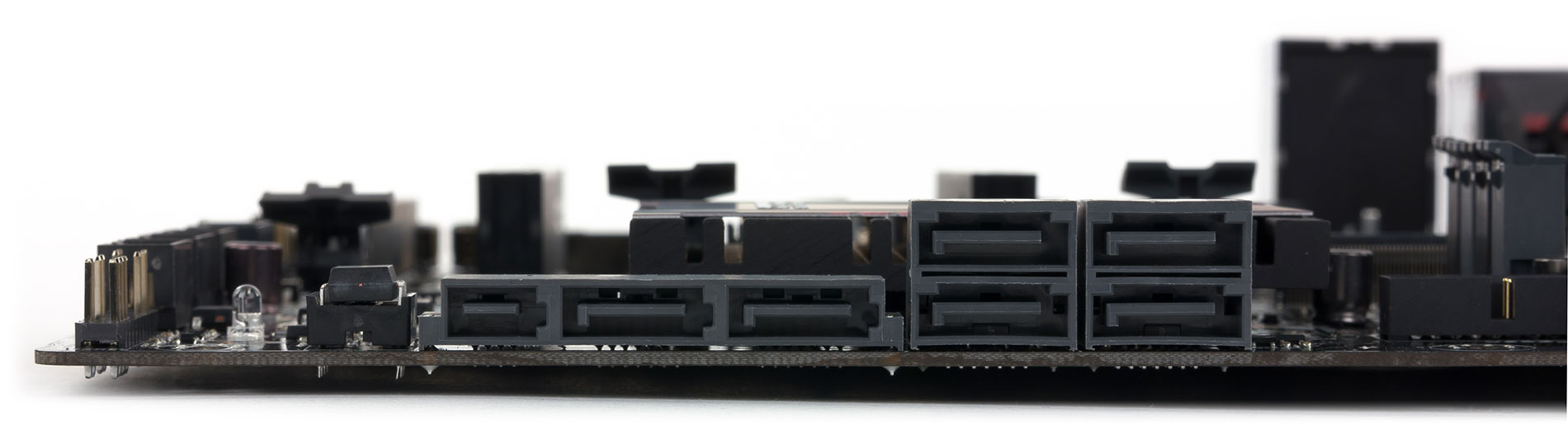

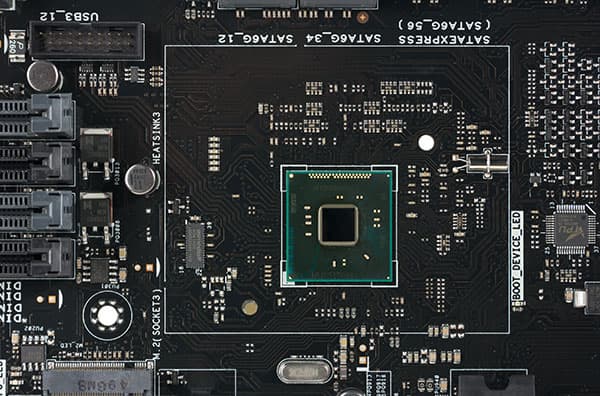

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Из 6 портов SATA 6 Гбит/с два входят в состав разъема SATA Express (естественно, эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Как обычно, все 6 портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Отметим, что в разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PСI Express 2.0.

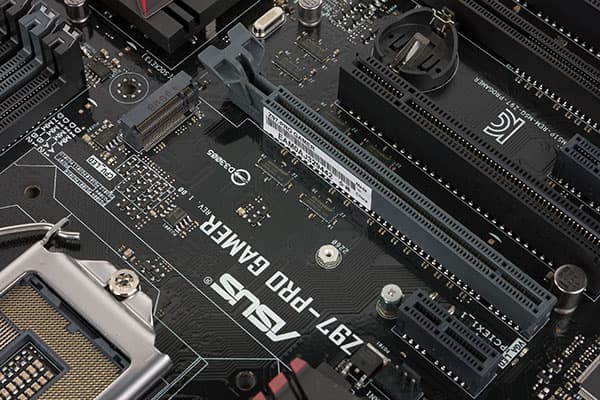

Также на плате Asus Z97-Pro Gamer имеется разъем M.2, поддержка которого реализована на уровне чипсета. Данный разъем позволяет подключать накопители с типоразмером 2260 и 2280. Этот разъем поддерживает как устройства SATA, так и устройства PCIe, а для реализации разъема M.2 задействуется два чипсетных порта PСI Express 2.0 и порт SATA 6 Гбит/с.

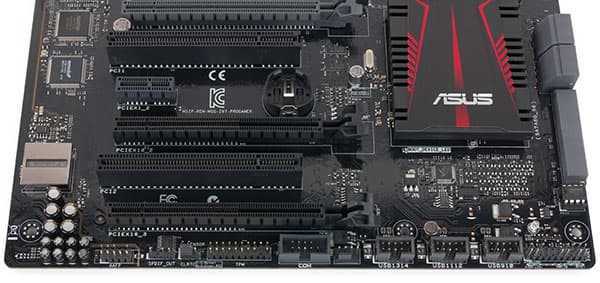

USB-разъемы

Для подключения всевозможных периферийных устройств на плате Asus Z97-Pro Gamer предусмотрено 6 портов USB 3.0 и 8 портов USB 2.0. Причем 4 порта USB 3.0 и 2 порта USB 2.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и три разъема для подключения портов USB 2.0).

Все порты USB реализованы на базе чипсета Intel Z97 (всего чипсет поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Z97-Pro Gamer реализован гигабитный интерфейс на базе сетевого контроллера Intel i218-V (контроллер PHY-уровня, которые работает в паре с контроллером MAC-уровня, встроенным в чипсет). Отметим, что компания Asus во всех своих игровых материнских платах используется именно сетевые контроллеры Intel, мотивируя это тем, что они оптимизированы для онлайн-игр и потребления онлайн-контента (видео, аудио и пр.). Кроме того, с использованием утилиты GameFirst II, идущей в комплекте с контроллером Intel i218-V, имеется возможность устанавливать приоритеты для сетевых приложений.

Как это работает

Если подсчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На два слота PCI Express 2.0 x1 и слот PCI Express 2.0 x4 требуется в совокупности шесть линий PCI Express 2.0. Еще одну линию PCI Express 2.0 задействует мост ASMedia ASM1083. Кроме того, сетевой контроллер Intel i218-V занимает еще одну линию PCI Express 2.0. Ну и по две линии требуется под M.2 и разъем SATA Express. В результате получаем, что для одновременной работы всего этого требуется 12 линий PCI Express 2.0. Однако чипсет Intel Z97 не может обеспечить больше восьми линий PCI Express 2.0 (от шести до восьми с учетом технологии Flexible IO).

Нехватка линий PCI Express 2.0 на плате Asus Z97-Pro Gamer решается следующим образом. Два слота PCI Express 2.0 x1, слот PCI Express 2.0 x4 и разъем M.2 (в режиме PCIe) разделяемы друг с другом. Если используется хотя бы один слот PCI Express 2.0 x1, то слот PCI Express 2.0 x4 будет работать в режиме x2, а разъем M.2 (в режиме PCIe) блокируется. Если слот PCI Express 2.0 x4 используется в режиме x4, то слоты PCI Express 2.0 x1 и разъем M.2 (в режиме PCIe) будут недоступны. Ну а если используется разъем M.2 (в режиме PCIe), то слоты PCI Express 2.0 x1 будут недоступны, а слот PCI Express 2.0 x4 будет работать в режиме x2. Таким образом, для реализации двух слотов PCI Express 2.0 x1, слота PCI Express 2.0 x4 и разъема M.2 требуется в совокупности только четыре линии PCI Express 2.0.

Слоты Режимы работы
PCIe x1_1 N/A x1 N/A x1 N/A
PCIe x1_1 N/A N/A x1 x1 N/A
PCIe x4 x4 x2 x2 x2 x2
M.2 N/A N/A N/A N/A x2

С учетом вышеизложенного получаем, что для реализации всех разъемов и контроллеров на плате Asus Z97-Pro Gamer требуется только восемь линий PCI Express 2.0.

Ну а теперь рассмотрим, каким образом выполняется правило 18 высокоскоростных портов ввода/вывода (в чипсете Intel Z97 может быть суммарно реализовано не более 18 высокоскоростных портов ввода/вывода — PCI Express 2.0, SATA, USB 3.0).

Прежде всего отметим, что 6 портов USB 3.0 строго фиксированы, а вот два порта SATA 6 Гбит/с, входящие в разъем SATA Express, и два порта PCI Express 2.0 могут переконфигурироваться по технологии Flexible I/O в зависимости от конкретной ситуации. Все зависит от того, какой разъем задействуется (SATA Express или M.2) и какое устройство (PCIe или SATA) подключается к этим разъемам.

Если задействуется разъем SATA Express и к нему подключается PCIe-устройство, то в разъеме SATA Express используется два порта PCI Express 2.0, а порты SATA 6 Гбит/с, входящие в разъем SATA Express, будут, соответственно, блокированы. В этом случае получаем 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 8 портов PCI Express 2.0, то есть 18 высокоскоростных портов.

Если к разъему SATA Express подключается SATA-устройство, то в разъеме SATA Express используется два порта SATA 6 Гбит/с. В этом случае реализуется 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 6 портов PCI Express 2.0, то есть всего 18 высокоскоростных портов.

Остается рассмотреть ситуацию, когда к разъему M.2 подключается SATA устройство. В этом случае просто блокируется один из четырех портов SATA 6 Гбит/с (не входящий в разъем SAТA Express) и мы получаем те же ситуации, что и были рассмотрены выше.

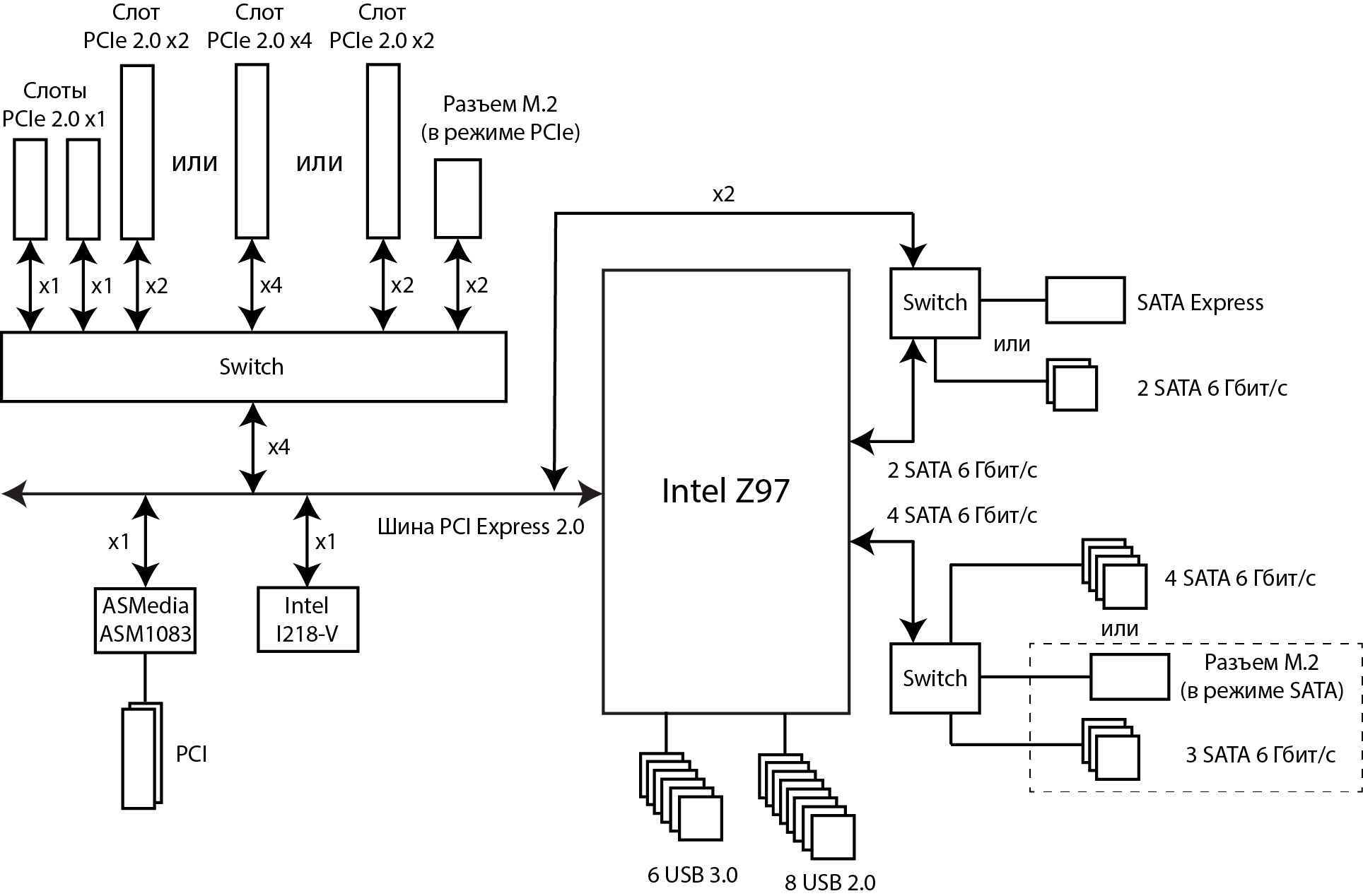

Схема подключения всех контроллеров слотов и разъемов к чипсету Intel Z97 показана на рисунке.

Дополнительные особенности

Среди дополнительных особенностей платы Asus Z97-Pro Gamer можно отметить наличие разъема PS/2 для подключения мыши и клавиатуры и разъема для подключения COM-порта на выносной планке. Никаких других особенностей (типа наличия кнопки включения и перезагрузки, индикатора POST-кодов и пр.) на плате нет.

Система питания

Для подключения блока питания на плате Asus Z97-Pro Gamer предназначены 24-контактный и 8-контактный разъемы.

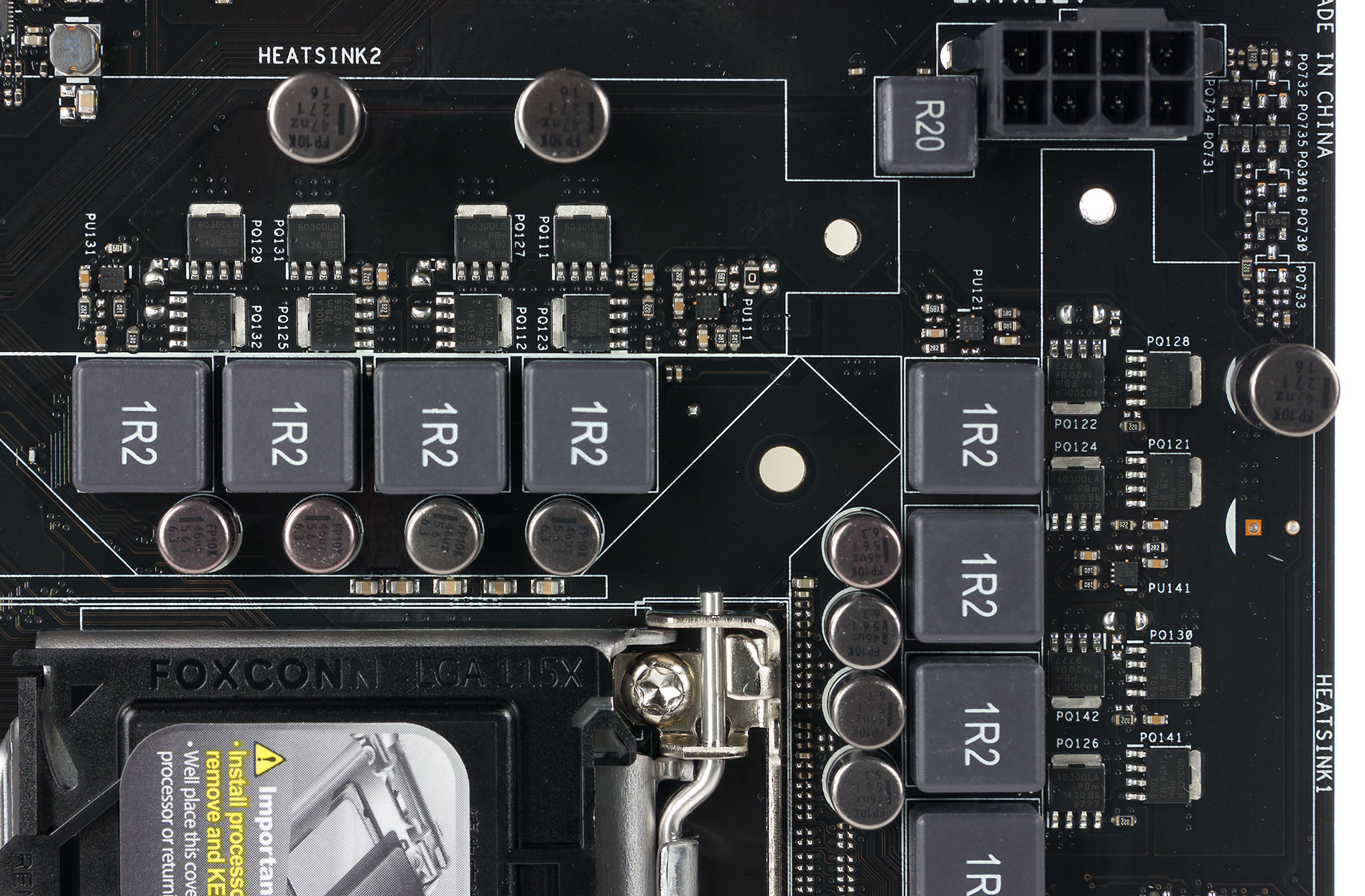

Регулятор напряжения питания процессора является 8-канальным и основан на PWM-контроллере с маркировкой DIGI+ ASP1252.

Система охлаждения

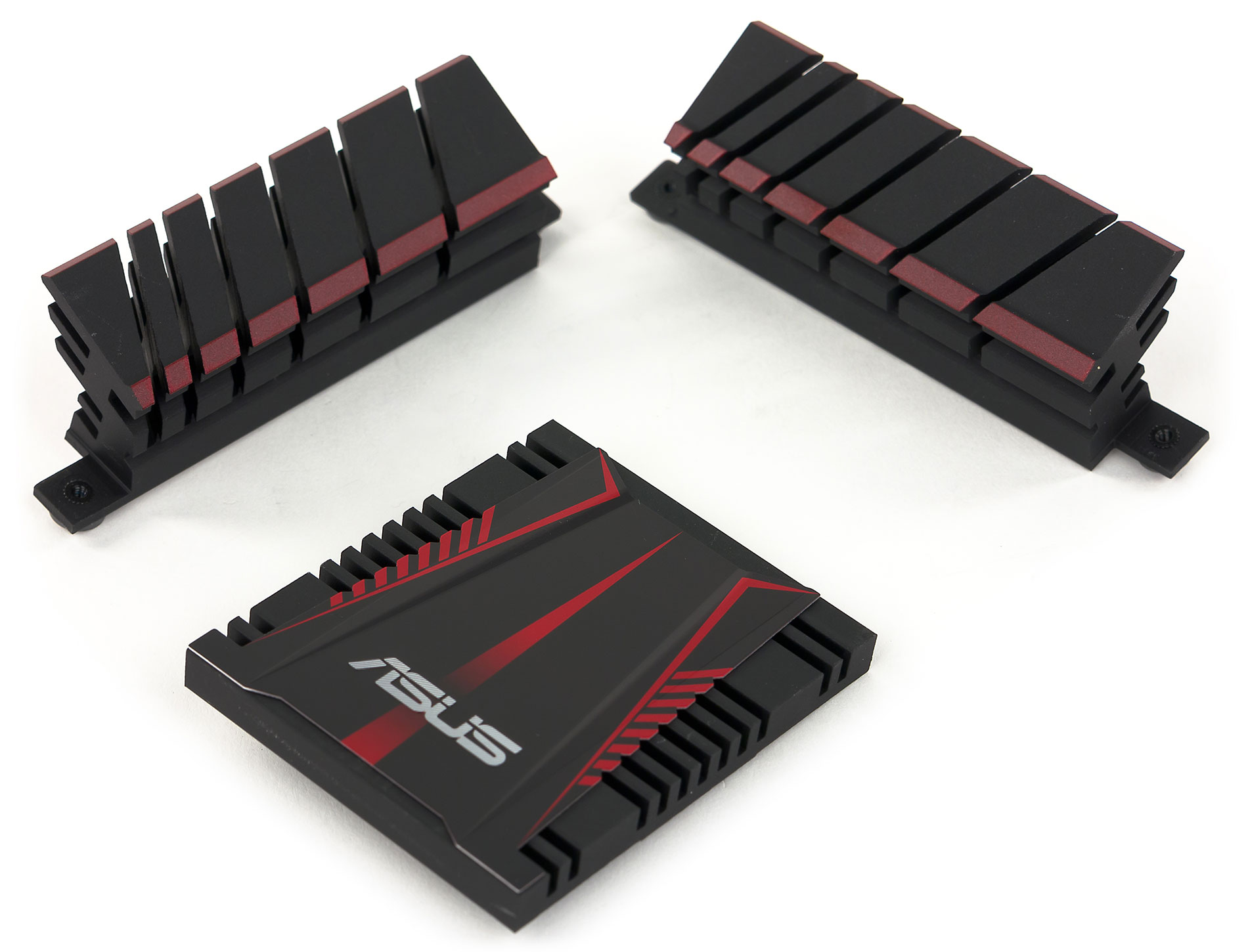

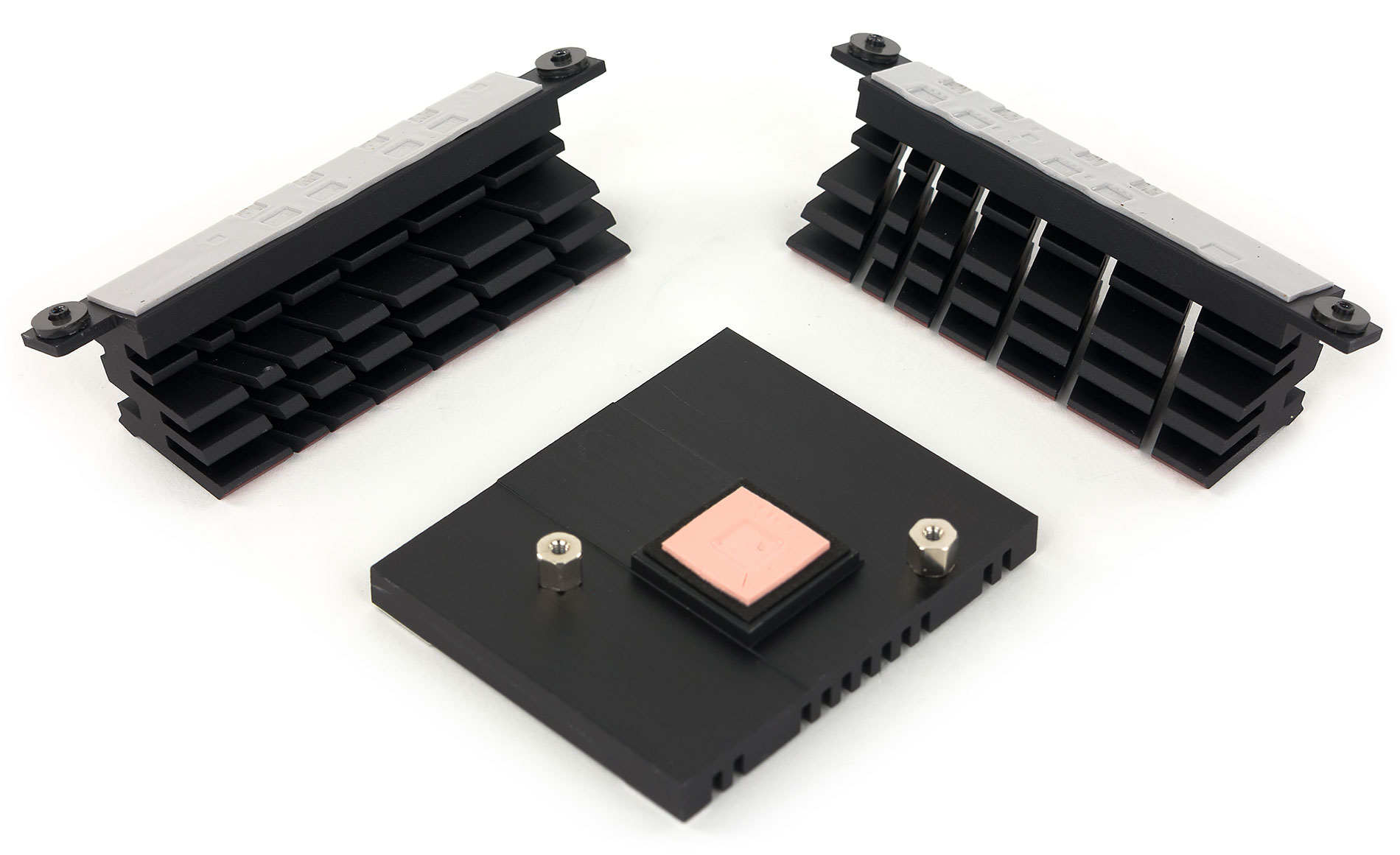

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора используется два отдельных радиатора. Также имеется радиатор, установленный на чипсете.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных (с PWM-управлением скоростью вращения) разъемов для подключения вентиляторов.

Аудиоподсистема

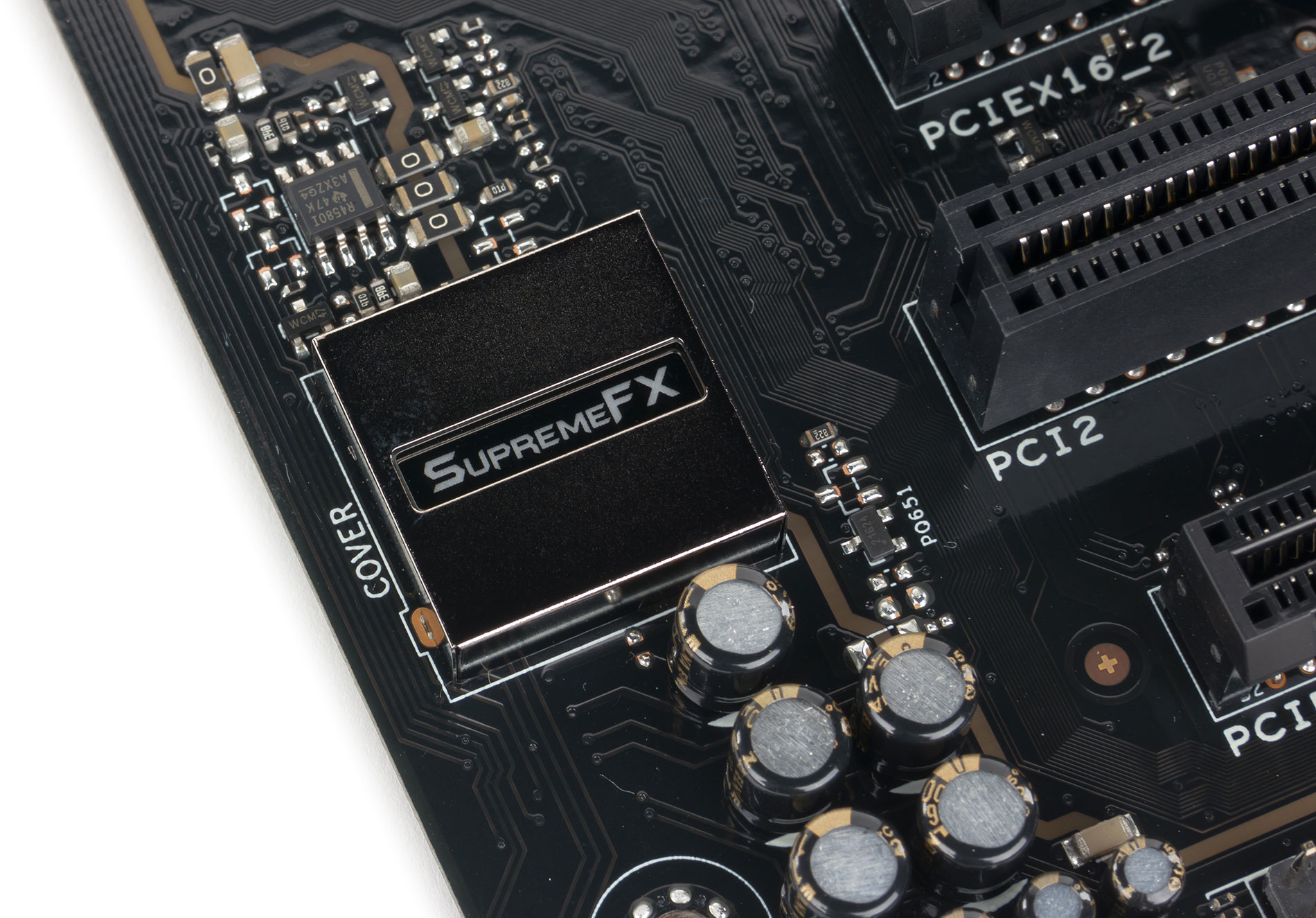

Аудиоподсистема материнской платы Asus Z97-Pro Gamer точно такая же, как и на всех новых игровых платах Asus. Она называется SupremeFX 2014. В этой новой версии аудиоподсистемы реализовали усилитель Sonic SenseAmp, который определяет импеданс наушников (32/150 Ом или выше) и автоматически подстраивает под нагрузку усилитель.

Основой аудиподсистемы является 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Сам кодек Realtek ALC1150 закрыт металлическим кожухом с надписью SupremeFX, а все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z97-Pro Gamer получил оценку «Очень хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−91,7
Очень хорошо
Динамический диапазон, дБ (А)
91,7
Очень хорошо
Гармонические искажения, %
0,0072
Очень хорошо
Гармонические искажения + шум, дБ (A)
−79,6
Посредственно
Интермодуляционные искажения + шум, %
0,0086
Очень хорошо
Взаимопроникновение каналов, дБ
−84,9
Очень хорошо
Интермодуляции на 10 кГц, %
0,0081
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

Собственно, про UEFI BIOS платы Asus Z97-Pro Gamer и писать то особо нечего. Здесь все очень стандартно и никаких особенных отличий от UEFI BIOS на других платах Asus c чипсетом Intel Z97 попросту нет. В частности, UEFI BIOS на плате Asus Z97-Pro Gamer почти такой же, как и на плате Asus H97-Pro Gamer. Отличие лишь в том, что UEFI BIOS на плате Asus H97-Pro Gamer не позволяет разгонять память (хотя соответствующий пункт и предусмотрен) и нет возможности менять опорную частоту BCLK и, соответственно, частотный множитель BCLK/PCIE Ratio (это особенность чипсета Intel H97). Ну а UEFI BIOS на плате Asus Z97-Pro Gamer позволяет производить разгон системы в полном объеме. Ну а все остальное в плане возможностей по настройке системы у этих UEFI BIOS совпадает.

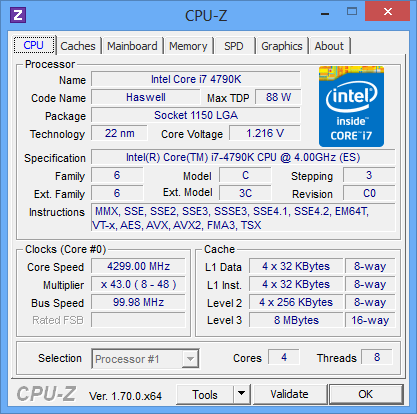

В качестве примера укажем, что процессор Intel Core i7-4790K на этой плате нам удалось разогнать до частоты 4,8 ГГц в случае, когда сам разгон проводился только лишь за счет изменения коэффициента умножения (все остальные параметры не изменялись).

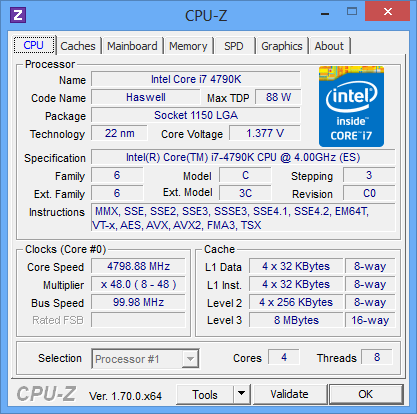

При частоте 4,8 ГГц напряжение питание ядра процессора (Vcore) составляло 1,377 В. Именно такое напряжение питания устанавливается в автоматическом режиме.

При загрузке процессора стресс-тестом Stress CPU (целочисленные вычисления) из пакета AIDA64 температура его ядер составляла порядка 83 °С, а энергопотребление — 77 Вт.

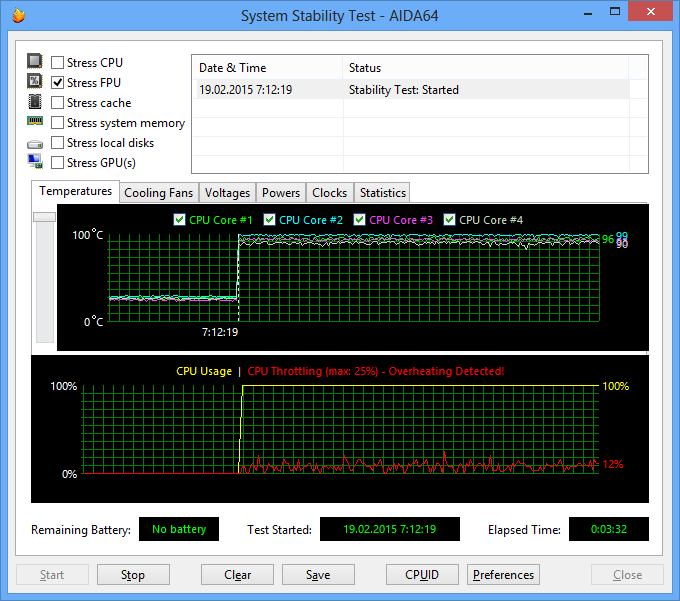

При загрузке процессора стресс-тестом Stress FPU, который в значительно большей степени нагревает процессор, наступал перегрев процессора и режим троттлинга. Частота процессора опускалась до 4,3 ГГц, а его энергопотребление составляло 102 Вт. Причем, напряжение питания ядер процессора опускалось до 1,216 В.



Выводы

Итак, давайте подведем итог. Прежде всего отметим, что плата Asus Z97-Pro Gamer очень похожа на Asus H97-Pro Gamer. Фактически, разница лишь в том, что на Z97-Pro Gamer реализованы два слота PCI Express 3.0 x16 и два слота PCI, а на H97-Pro Gamer — лишь один слот PCI Express 3.0 x16 и три слота PCI (вместо одного слота PCI Express 3.0 x16 установлен слот PCI). Во всем остальном в плане портов и разъемов эти платы полностью совпадают. Стоит также учесть, что Asus H97-Pro Gamer не позволяет в полном объеме производить разгон системы, а на Asus Z97-Pro Gamer никаких ограничений в плане разгона нет.

Вообще, нужно отметить, что на плате Asus Z97-Pro Gamer в полной мере реализованы все особенности чипсета Intel Z97 и даже немного более. На ней имеются слоты PCI (хотя, конечно, они сегодня мало кому нужны в игровом компьютере), и есть модный разъем SATA Express. Но на этом список излишеств заканчивается. Нет тут безумного количества портов USB 3.0, да и переизбытка разъемов SATA 6 Гбит/с не наблюдается. Одним словом, это просто хорошая плата.

Конечно, к слову Gamer в названии платы нужно относится с должной долей иронии: собственно, любую модель на чипсете Intel Z97 можно назвать игровой. Конкретно Asus Z97-Pro Gamer вполне подойдет не только для игровых компьютеров, но и для универсальных высокопроизводительных домашних ПК. Gamer — это просто название серии плат Asus, которые имеют красно-черную цветовую гамму и не относятся к категории топовых решений с массой дополнительных контроллеров — для этого есть серия ROG.

О стоимости платы говорить сейчас бессмысленно, поскольку даже на момент публикации статьи (не говоря уж о времени прочтения ее вами) ситуация может поменяться очень сильно. Мы можем лишь привести данные по актуальной цене, предоставив оценить ее вам.
