Asus Z87-WS

Материнская плата для высокопроизводительных рабочих станций


В ассортименте компании Asus сегодня уже почти 40 моделей (и это только начало) плат на чипсетах Intel 8-й серии, причем 26 из них — модели на чипсете Intel Z87. Это, конечно, безумно много, и разобраться в этом «зоопарке» не под силу не то что обычным пользователям, но и самим сотрудникам компании Asus. Понятно, что при столь широком модельном ряде многие платы будут отличаться друг от друга, скорее, просто маркетинговым позиционированием, нежели действительными функциональными возможностями.

Тем не менее, уж коль скоро все это многообразие продается, попробуем помочь пользователям в нем разобраться.

В этой статье мы рассмотрим плату Asus Z87-WS, которая позиционируется как плата для рабочих станций (WS = Workstation).

Комплектация и упаковка

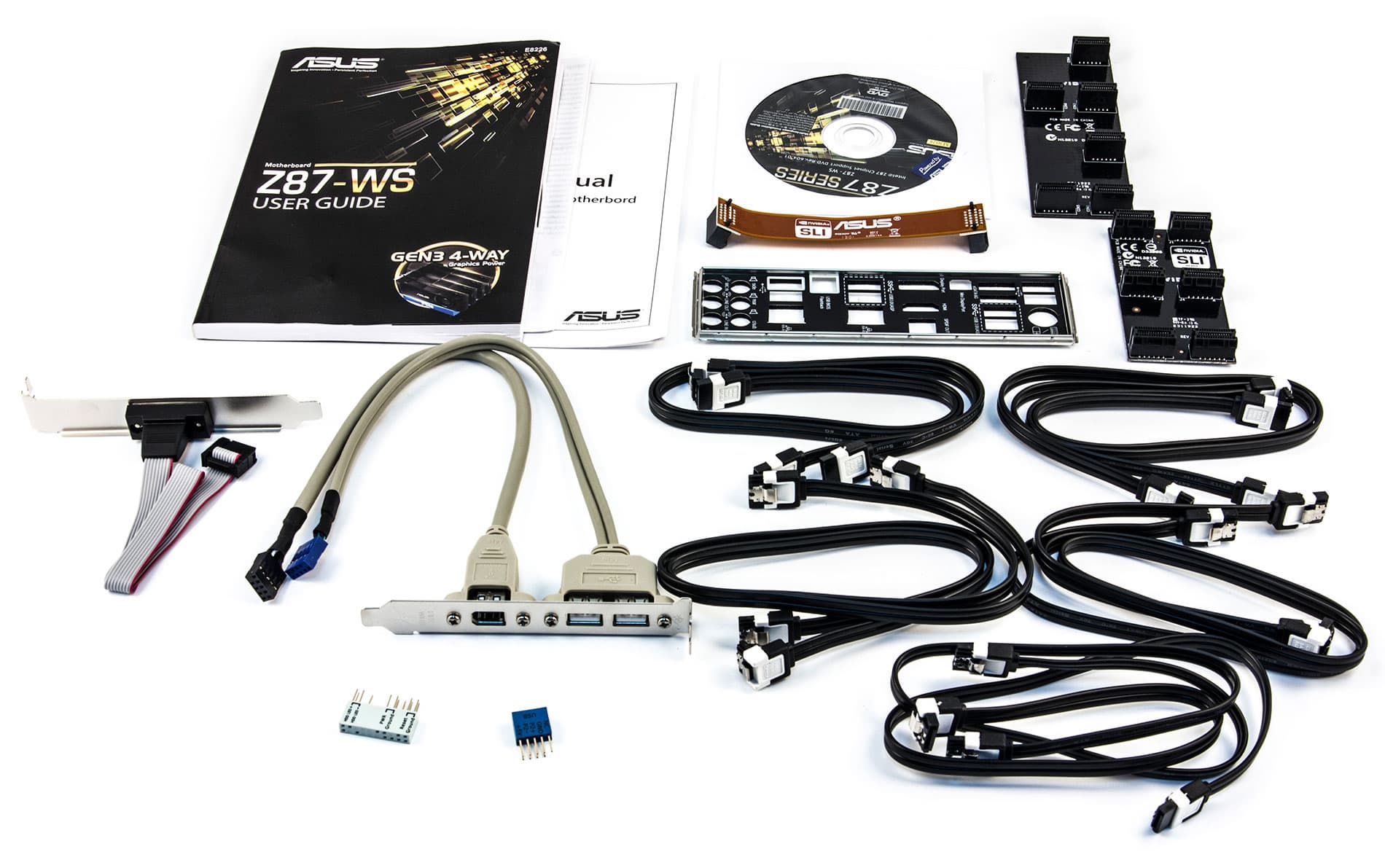

Плата Asus Z87-WS поставляется в двойной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, десять SATA-кабелей (все разъемы с защелками, четыре кабеля имеют угловой разъем с одной стороны), мостики SLI на две, три и четыре видеокарты, заглушка задней панели платы и даже такие раритеты, как планка COM-порта и планка под два порта USB 2.0 и один порт FireWire для монтажа на заднюю сторону корпуса. Естественно, есть и Q-коннектор (им комплектуются все платы Asus) для облегчения подключения корпусных проводов к плате.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z87-WS приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
2 × Intel i210
Слоты расширения
4 × PCI Express 3.0 x16
2 × PCI Express 2.0 x1
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
4 × SATA 6 Гбит/с (Marvell 88SE9230)
2 × eSATA 6 Гбит/с (ASMedia ASM1061)
1 × mSATA 6 Гбит/с
Количество USB портов
6× USB 3.0
9 × USB 2.0

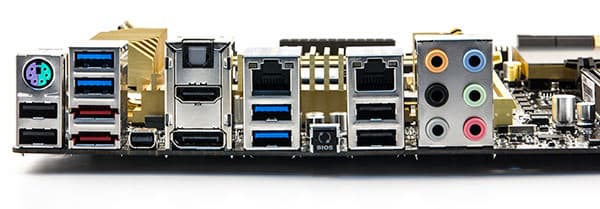

Разъемы на задней панели
1 × HDMI
1 × Mini-DisplayPort
1 × DisplayPort
1 × S/PDIF (оптический, выход)
4 × USB 3.0
4 × USB 2.0
2 × RJ-45
1 × PS/2
6 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
2 × 8-контактных разъема питания ATX 12 В
6 × SATA 6 Гбит/с
6 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения COM-порта
1 × разъем для подключения порта FireWire
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × порт USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

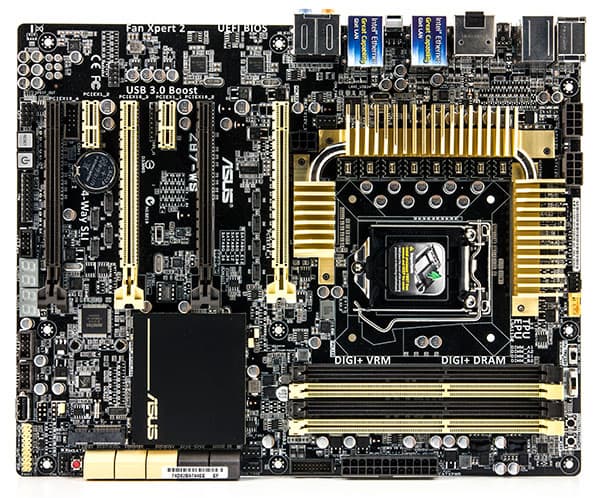

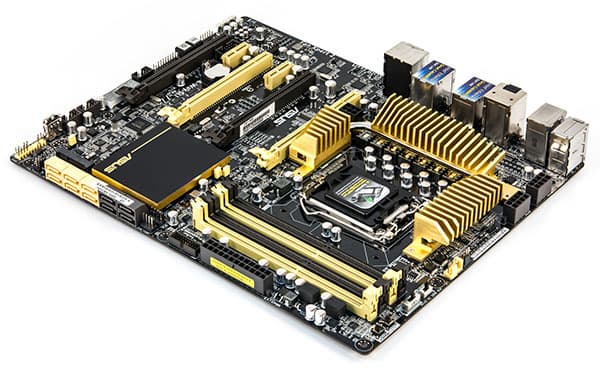

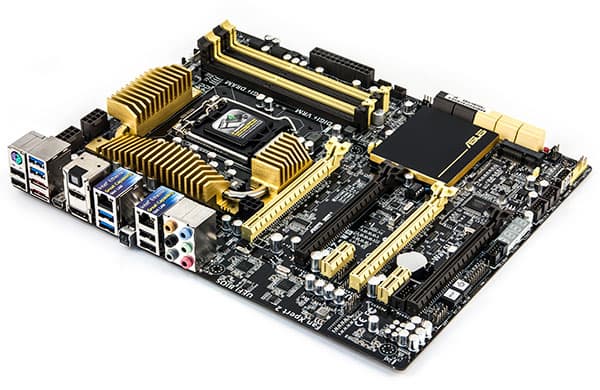

Плата Asus Z87-WS выполнена в стандартном форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.

Чипсет и процессорный разъем

Плата Asus Z87-WS основана на топовом чипсете Intel Z87 и поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате Asus Z87-WS предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам, помечены разным цветом, что удобно при установке модулей. Отметим также, что платой поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате предусмотрено четыре слота с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16) и два слота PCI Express 2.0 x1.

Работают слоты с форм-фактором PCI Express 3.0 x16 следующим образом.

Первый (если считать от процессорного разъема) и третий слоты PCIe 3.0 x16 могут работать на скорости x16 или на скорости x8 (эти слоты маркируются желтым цветом). Второй и четвертый слоты PCIe 3.0 x16 (они маркируются коричневым цветом) всегда работают только на скорости x8.

Если используется только одна дискретная видеокарта, то ее рекомендуется устанавливать в первый слот PCIe 3.0 x16. При использовании двух видеокарт (режимы SLI и CrossFireX) их нужно устанавливать в первый и третий слоты PCIe 3.0 x16. В этом случае обе карты будут функционировать на скорости x16.

В конфигурации с тремя видеокартами их устанавливают в первый, второй и третий слоты PCIe 3.0 x16. В этом случае первый и второй слоты будут функционировать на скорости x8, а третий — на скорости x16.

Ну а в конфигурации с четырьмя видеокартами все четыре слота будут работать на скорости x8.

Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 линий PCI Express 3.0 (всего их насчитывается 8 на плате).

Как нетрудно посчитать, для реализации режимов x8/x8/x8/x8 (в случае четырех видеокарт), x8/x8/x16 (в случае трех видеокарт) и x16/x16 (в случае двух видеокарт) требуется 32 линии PCI Express 3.0. В тоже время процессор Haswell имеет контроллер PCI Express 3.0 только на 16 линий PCI Express 3.0. Проблема нехватки линий PCI Express 3.0 решается за счет использования 5-портового коммутатора (PLX PEX8747) на 48 линий PCI Express 3.0.

Логично предположить, что этот коммутатор подключен к 16 линиям PCI Express 3.0 процессора Haswell, которые он преобразует в 32 линии PCI Express 3.0.

Естественно, при установке нескольких дискретных видеокарт на плате Asus Z87-WS поддерживаются технологии NVIDIA SLI и AMD CrossFireХ.

Слоты PCI Express 2.0 x1 реализованы с использованием линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87 (всего чипсет поддерживает 8 линий PCI Express 2.0).

Видеоразъемы

Несмотря на тот факт, что данная плата в силу своего позиционирования подразумевает использование дискретной графики, на ней реализованы порты HDMI 1.4, DisplayPort 1.2 и Mini-DisplayPort для подключения монитора в том случае, если используется встроенное в процессор Haswell графическое ядро. Кроме того, поддерживается возможность одновременного подключения трех мониторов.

SATA-разъемы

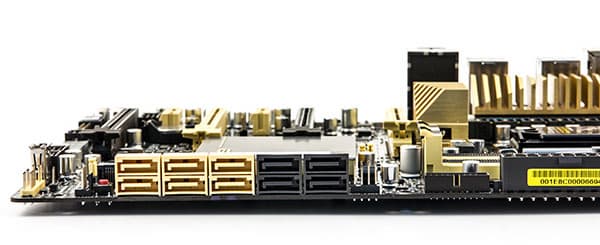

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с и два порта eSATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще четыре порта SATA 6 Гбит/с реализованы на базе четырехпортового SATA-контроллера Marvell 88SE9230. Эти SATA-порты маркируются коричневым цветом и поддерживают возможность создания RAID-массивов уровней 0, 1 и 10.

Порты eSATA, выведенные на заднюю панель платы, реализованы на базе двухпортового SATA-контроллера ASMedia ASM1061.

Кроме того, имеется на плате Asus Z87-WS еще и слот mSATA 6 Гбит/с, который разделяем с шестым чипсетным портом SATA 6 Гбит/с. Причем рядом с этим слотом имеется перемычка, позволяющая либо автоматически определять наличие устройства в слоте mSATA, либо принудительно отключать один порт SATA 6 Гбит/с и подключать порт mSATA.

Понятно, что сам слот mSATA имеет смысл использовать для установки небольших по объему SSD-накопителей для реализации на их основе кэша по технологии Intel Smart Response.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и девять портов USB 2.0. Причем четыре порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, еще один порт USB 2.0 реализована на самой плате, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения двух портов USB 3.0 и два разъема для подключения четырех портов USB 2.0).

Три порта USB 3.0 и все девять портов USB 2.0 реализованы на базе чипсета Intel Z87. Причем только один порт USB 3.0, реализованный на базе чипсета, выведен на заднюю панель платы.

Еще три порта USB 3.0 реализованы на базе четырехпортового USB-хаба ASMedia ASM1074, который использует один порт USB 3.0 от чипсета на входе и дает три порта USB 3.0 на выходе. Эти три порта выведены на заднюю панель платы.

Вообще, в таком решении логики мало. Напомним, что сам чипсет Intel Z87 поддерживает 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. Казалось бы: ну зачем надо было городить огород из-за одного порта USB 2.0? Ведь все можно было реализовать с помощью одного только чипсета без использования хаба ASMedia ASM1074. Ну а уж ежели поставили четырехпортовый USB-хаб, то можно было добавить еще три (два от чипсета и один от хаба) порта USB 3.0.

Аудиоподсистема

Аудиподсистема на плате Asus Z87-WS основана на базе высококачественного 8-канального HD-кодека Realtek ALC1150. Собственно, этот кодек сегодня применяется на большинстве топовых плат (особенно игровых), но в сочетании с продвинутой обвязкой. Однако на плате Asus Z87-WS никакой продвинутой обвязки (типа отдельных операционных усилителей, навороченных конденсаторов) нет. То есть применяется стандартная аудиоподсистема, которая, впрочем, своим качеством удовлетворит подавляющее большинство пользователей.

На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Z87-WS реализовано два гигабитных интерфейса на базе двух контроллеров Intel i210.

Дополнительные особенности

К дополнительным особенностям платы стоит отнести наличие разъемов для подключения планки COM-порта и планки порта FireWire (IEEE 1394). В принципе, для платы, которая позиционируется как плата для рабочих станций, наличие таких разъемов будет не лишним.

Среди других особенностей платы Asus Z87-WS стоит отметить наличие кнопок включения и перезагрузки, наличие индикатора POST-кодов (два двухсимвольных индикатора) и наличие кнопки ClearCMOS. Кроме того, имеется и традиционная для плат Asus кнопка DirectKey, которая позволяет легко заходить в BIOS, а также кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти.

Также на заднюю панель платы выведена кнопка BIOS Flashback, которая используется для обновления BIOS с USB-флэшки.

Есть на плате и традиционные переключатели TPM и EPU, а также переключатель, Asus Dr. Power. Этот переключатель позволяет активировать одноименную функцию (при установке соответствующей утилиты), смысл которой заключается в отслеживании проблем с блоком питания и в выводе на экран соответствующих уведомлений.

На плате установлен ряд светодиодных индикаторов, которые позволяют обнаружить неисправность процессора, памяти, видеокарты или загрузочного накопителя на этапе загрузки системы.

Система питания

Стандартно на платах с форм-фактором ATX имеется 24-контактный и 8-контактный разъемы для подключения блока питания. Однако с учетом того, что плата Asus Z87-WS ориентирована на высокопроизводительные ПК, на ней имеется не один, а два 8-контактных разъема для подключения блока питания. Кроме того, имеется и еще один 6-контатный разъем EATX 12 В.

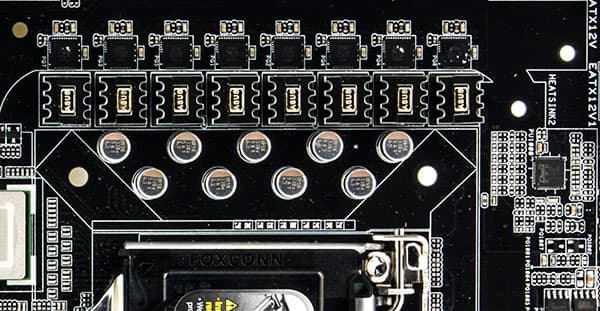

Регулятор напряжения питания процессора является 8-канальным и основан на PWM-контроллере Digi+ с маркировкой ASP1251. Сами каналы питания построены на базе чипов IR3550 (по одному чипу на каждый канал питания), каждый из которых объединяет в себе MOSFET-драйвер и два MOSFET-транзистора (по типу чипов DrMOS).

Система охлаждения

Вокруг процессорного разъема, в форме буквы «П», расположены три радиатора, связанные друг с другом тепловой трубкой. Один из этих радиаторов установлен на чипах DrMOS, второй — на микросхеме ASP1251, ну а третий закрывает коммутатор PLX PEX8747.

Еще один отдельный радиатор закрывает чипсет Intel Z87.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Два разъема (основной и дополнительный) предназначены для подключения вентиляторов кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Традиционно основной разъем для подключения вентилятора кулера процессора поддерживает как четырехконтактные (c PWM-управлением), так и трехконтактные (с управлением по напряжению) вентиляторы. Этот разъем имеет функцию автоопределения типа подключенного вентилятора, для чего на одной стороне разъема имеется стенка с пружинным контактом.

Скоростной режим работы всех подключенных вентиляторов можно настраивать в UEFI BIOS Setup или в прилагаемой фирменной утилите.

BIOS

Если говорить о программе настройки UEFI BIOS на плате Asus Z87-WS, то по своим функциональным возможностям и интерфейсу она практически ничем не отличается от таковой на других платах Asus.

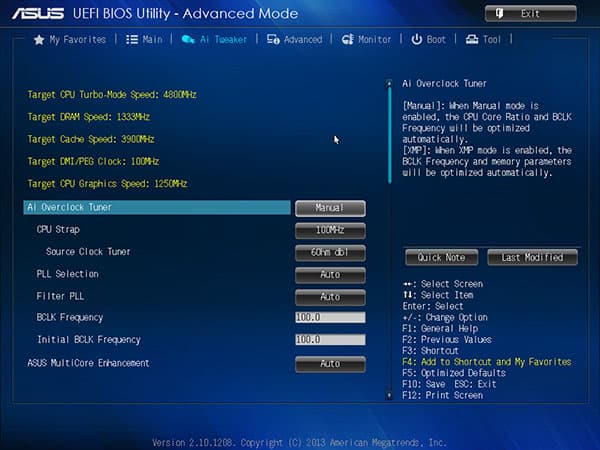

В плане разгона процессора в UEFI BIOS (мы рассматриваем версию 1302) имеется, пожалуй, только один параметр, которого нет у других плат. Речь идет о параметре Source Clock Tuner. Данный параметр, судя по описанию, позволяет выбрать величину входного сопротивления (в диапазоне от 2 до 8 Ом с шагом 1 Ом) для генератора BCLK. Для частоты BCLK 100 МГц рекомендуемое значение составляет 6 Ом, для частоты 125 МГц — 8 Ом, а для частоты 167 МГц — 4 Ом. По умолчанию значение этого параметра — Auto, то есть значение сопротивления выставляется автоматически в зависимости от установленного значения частоты BCLK.

Трудно сказать, насколько этот параметр востребован при разгоне процессора, но поэкспериментировать с ним можно. Правда, достичь каких-либо выдающихся результатов по разгону процессора при вариации данного параметра нам не удалось.

Есть в UEFI BIOS и еще один полезный параметр, который не всегда встречается на платах Asus. Это начальная частота BCLK (Initial BCLK Frequency), которая может быть на 15 МГц (и менее) меньше, чем частота BCLK. В некоторых случаях это позволяет запустить систему при разгоне процессора путем увеличения частоты BCLK. Но, как показывает практика, при стандартном воздушном охлаждении процессора вариация этого параметра не особенно помогает.

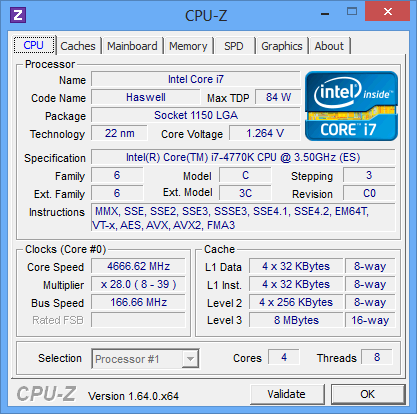

Вообще нужно отметить, что в плане разгона процессора эта плата ничем не отличается от других плат Asus. Так, для нашего процессора Intel Core i7-4770K c разблокированным множителем мы получили следующие результаты по разгону (разгон производился только через UEFI BIOS путем изменения коэффициента умножения одновременно для всех вариантов количества загруженных ядер процессора).

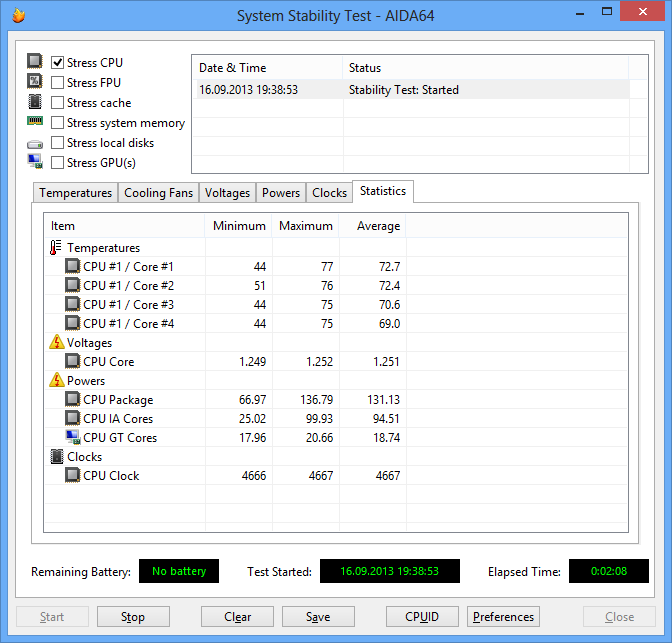

При частоте BCLK 100 МГц нам удалось разогнать процессор до частоты 4,8 ГГц (коэффициент умножения 48). При этом максимальная температура процессора не превосходила 78 °С при его загрузке стресс-тестом Stress CPU из пакета AIDA64 Extreme Edition. Никаких дополнительных настроек в UEFI BIOS не производилось.


При частоте BCLK 125 МГц нам удалось разогнать процессор до частоты 4,75 ГГц (коэффициент умножения 38). Температура процессора в режиме экстремальной загрузки также не превосходила 79 °С.


С частотой BCLK Frequency 167 МГц, как и на всех платах Asus, наблюдается следующее. Как только вручную устанавливается коэффициент умножения для ядер процессора, автоматически отключается режим Turbo Mode. Если режим Turbo Mode принудительно включить, то коэффициент умножения для ядер процессора принимает значение Auto. Тем не менее, несмотря на отключение режима Turbo Mode, при опорной частоте ядер процессора 167 МГц для них все равно устанавливается выбранный коэффициент умножения, и они работают на нужной частоте. В частности, мы разогнали процессор до частоты 4,665 ГГц (коэффициент умножения 28), а температура процессора в режиме экстремальной загрузки составляла 77 °С.


Фирменные утилиты

Традиционно, в комплекте с платой Asus Z87-WS поставляется и ряд фирменных утилит. Комплект этих утилит стандартен для всех плат Asus, ничего нового здесь нет. Большинство утилит объединены в пакет Asus AI Suite III, включая:

  • Dual Intelligent Processors 4
  • Ai Charger
  • USB 3.0 Boost
  • EZ Update
  • Network iControl
  • System Information
  • USB BIOS Flashback
  • USB Charger+
  • Remote Go!

Подробно об этих утилитах мы уже писали неоднократно, а потому нет смысла повторяться.

Выводы

Итак, что мы имеем в сухом остатке.

Плата Asus Z87-WS позиционируется как плата для рабочих станций. Казалось бы, ничего особенного на этой плате нет. Ну действительно: на плате имеется четыре слота PCI Express 3.0 x16 и она поддерживает установку до четырех видеокарт, что может быть актуально для графических рабочих станций. Однако многие игровые платы имеют не меньше слотов PCI Express 3.0 x16. Наличие двух сетевых интерфейсов, что актуально для рабочих станций, также не является эксклюзивной особенностью этой модели.

Можно сказать, что не существует другой платы, где было бы одновременно и четыре слота PCI Express 3.0 x16, и два гигабитных сетевых интерфейса, и разъемы для подключения COM-порта и порта FireWire. Наверное, для кого-то именно это сочетание будет оптимальным. Однако, естественно, рабочую станцию можно собрать и на другой плате, поскольку сколько-нибудь жестких критериев того, что именно считается рабочей станцией, просто не существует. К примеру, если речь идет о рабочей станции веб-дизайнера, то ему вовсе не нужно столько слотов PCI Express 3.0 x16, да и без COM-порта и порта FireWire он вполне сможет обойтись. FireWire теоретически может быть полезен в графической станции для видеомонтажа, но если уж говорить о поддержке устаревших интерфейсов для работы с дорогим профессиональным оборудованием, нельзя не вспомнить слоты PCI, которых данная плата лишена. То есть круг задач, когда требуется сочетание всех тех функциональных возможностей, которые реализованы на плате Asus Z87-WS, весьма и весьма ограничен.

Конечно, если бы эта модель стоила недорого, ее можно было бы покупать как основу для рабочей станции (да и для других целей), не задумываясь. Однако, увы, стоит эта плата отнюдь не дешево: на момент написания этой статьи ее средняя розничная стоимость составляла порядка 11,5 тысяч рублей. Так что стоит хорошенько подумать, нужны ли вам все те возможности, которые предоставляет эта плата. Наверняка в каждом конкретном случае можно подобрать альтернативное и более дешевое решение.

Средняя цена по данным price.ru
Н/Д(4)
Средняя цена по данным Яндекс.Маркет
T-10386444
Предложения Asus Z87-WS по данным Яндекс.Маркет
L-10386444-10



Плата предоставлена на тестирование производителем
