ASUS SK8V — системная плата на базе чипсета VIA K8T800


Это первая попавшая в наше распоряжение плата, основанная на чипсете VIA K8T800 и при этом разведенная под Socket 940. Функциональность ее при помощи дополнительных контроллеров доведена до разумного максимума, а худшие (по сравнению с nForce3) возможности чипсета для разгона, наверное, не слишком опечалят обладателей Athlon 64 FX или Opteron.

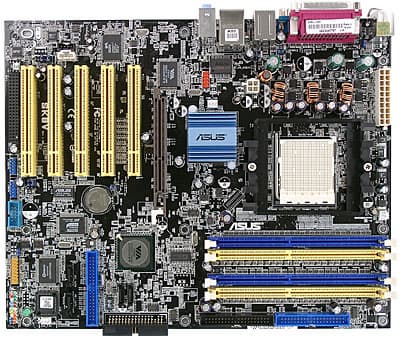

По разводке плата практически не отличается от модели K8V Deluxe, лишь большее количество разъемов для модулей DIMM вынудило немного по-другому разместить разъемы питания (и, разумеется, используется иной процессорный сокет). Что же до удобства разводки, то ее можно признать вполне удовлетворительной, разве что аудиовходы традиционно неудачно расположены перед слотами PCI, а разъем IDE RAID — позади них. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. Наличие напряжения +5 В Standby индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ).

Разведены, но не распаяны на плате: набор переключателей для задания частоты процессора, разъемы IrDA и SMBus, микросхема сетевого PHY-контроллера (вероятно, ASUS планирует в будущем выпустить менее функциональную модель на базе той же PCB). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 940);
  • 4 разъема под DDR SDRAM DIMM (до 8 ГБ Registered DDR200/266/333/400 с или без ECC);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Фирменный слот ASUS WiFi (совмещен с последним слотом PCI);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — «чипсетные», режимы RAID JBOD, 0 и 1;
  • 1 разъем IDE и 2 разъема SATA — за счет дополнительного контроллера; подключаемые устройства могут быть организованы в RAID JBOD, 0, 1 или 0+1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения планки со вторым COM-портом;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планок с дополнительными звуковыми выходами и S/PDIF-Out;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью контроля количества оборотов).

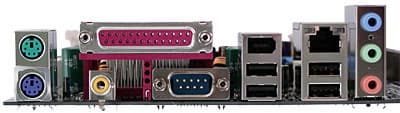

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 S/PDIF-Out типа Coaxial, 1 COM-порт;
  • 2 порта USB (2.0) и 1 FireWire;
  • 2 порта USB (2.0) и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка немного измененного дизайна серии плат AI;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Кабели: 2 Serial ATA (с переходником-разветвителем питания), 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода — все «широкие» кабели черного цвета и с логотипом компании;
  • Планка на заднюю панель компьютера с 4 портами USB;
  • Планка на заднюю панель компьютера с 1 портом FireWire;
  • Планка на заднюю панель компьютера с разъемами S/PDIF-Out типов Coaxial и TosLink;
  • Заглушка на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • Intervideo WinDVD Suite;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Analog Devices AD1985, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, реализованный на базе возможностей микросхемы 3Com Marvell 940-MV00, с поддержкой режимов 10/100/1000 Мбит/с (Gigabit Ethernet);
  • SATA/IDE RAID, на базе микросхемы Promise PDC20378, с возможностью создания RAID уровней JBOD, 0, 1 и 0+1, 2 разъемами SATA и одним разъемом ATA133;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.03Отлично
Уровень шума, дБ (А): -83.6Хорошо
Динамический диапазон, дБ (А): 83.2Хорошо
Нелин. искажения, %: 0.0058Очень хорошо
Интермод. искажения, %: 0.020Очень хорошо
Взаимопроникновение каналов, дБ: -82.6Очень хорошо

Общая оценка: Очень хорошо (подробнее). Отметим лучшую из виденных нами равномерность АЧХ, хотя вот уровень шума до рекордных показателей интегрированного звука немного не дотягивает.

Фирменные технологии

  • ASUS C.P.R. (CPU Parameter Recall, автоматический возврат BIOS к настройкам по умолчанию при невозможности стартовать (вследствие переразгона))
  • ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS CrashFree BIOS 2 (возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS Q-Fan Technology (изменение скорости вращения вентилятора на процессоре в зависимости от температуры последнего);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS Instant Music (возможность проигрывать музыку с Audio CD без загрузки ОС, доступна только при использовании встроенного звука и PS/2-клавиатуры)
  • ASUS MyLogo2 (возможность вывести на экран собственную графическую заставку при загрузке системы);
  • ASUS Multi-language BIOS (выбор языка отображения BIOS Setup);
  • ASUS WiFi@Home (фирменный разъем на плате (и карта WiFi-b в комплекте у плат серии Wireless Edition) для подключения компьютера к беспроводной сети соответствующего стандарта).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, Bank Interleaving, TRC, TRFC, TRCD, TWR, TRWT, TRAS, TRP
Выбор частоты работы памяти+RAM:CPU = 1:1, 4:3, 3:2, 5:3, 2:1
Настройка работы шины HT+HT Tristate Enable, CRC Flood Enable, HT Frequency (CPU to AGP), HT Data Width (Upstream/Downstream)
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x4—x14
Изменение напряжения ядра процессора+Auto, +100, +200, +300 мВ
Изменение напряжения памяти+Auto, 2,6, 2,7, 2,8 В
Изменение напряжения шины HT-
Изменение напряжения чипсета+2,5, 2,7 В
Изменение напряжения шины AGP+1,5, 1,7 В

Использовалась версия BIOS 1001, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Мы протестировали не так уж много плат с Socket 940, так что, учитывая достаточно слабое влияние используемого чипсета на скорость конкретной модели, сравнение мы проводим не только среди представителей одного чипсета, как обычно. По имеющимся данным вы и сами без труда можете заключить, что при одинаковых таймингах памяти на всех платах получаются чрезвычайно близкие результаты, то есть вообще все модели, позволяющие гибко настроить параметры работы памяти, можно заочно признавать одинаковыми по скорости.

ТестASUS SK8N (nForce3)ASUS SK8V (K8T800)Gigabyte K8NNXP-940 (nForce3)
Латентность чтения из памяти (CacheBurst32), такты113115114
Обработка изображений в Photoshop, мин:сек9:259:329:31
Кодирование MPEG4 (DivX), мин:сек8:388:438:42
Кодирование MPEG4 (XviD), мин:сек17:5618:0218:00
Return to Castle Wolfenstein (Fast@800x600x32), fps254251253
Return to Castle Wolfenstein (Normal@1024x768x32), fps234232232




Дополнительно
