Asus Sabertooth X99

плата серии TUF на чипсете Intel X99


Несмотря на довольно широкий модельный ряд материнских плат на базе чипсета Intel X99, компания Asus продолжает увеличивать ассортимент плат на этом чипсете. Совсем недавно, в рамках выставки CeBIT 2015, компания анонсировала плату Asus Sabertooth X99, которая позиционируется как плата для создания надежных высокопроизводительных систем. Именно эту плату мы и рассмотрим в этой статье.

Напомним, что серия плат Asus TUF (The Ultimate Force) ориентирована на сценарии работы, в которых требуются повышенная надежность и стабильность. Платы этой серии имеют пятилетнюю гарантию и обладают рядом функциональных особенностей, повышающих их надежность.

Комплектация и упаковка

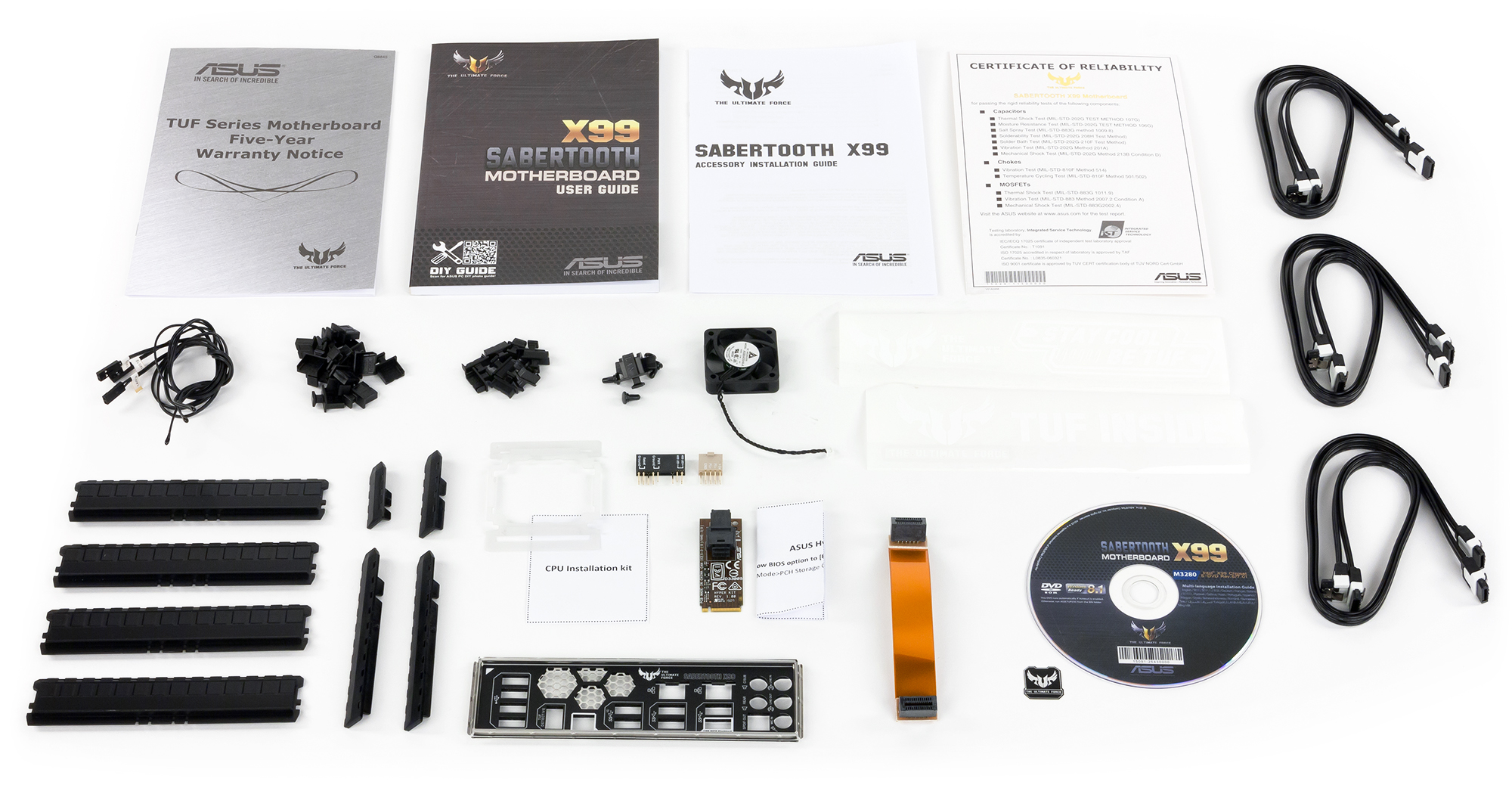

Комплектация платы Asus Sabertooth X99 вполне типична для серии Asus TUF. Она поставляется в коробке в стиле милитари. Кроме самой платы в комплект входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, а два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка для задней панели платы, заглушки для всех слотов и разъемов, один 40-миллиметровый вентилятор для кожуха Thermal Armor и три термодатчика. Имеется сертификат надежности, удостоверяющий, что компоненты платы (конденсаторы, дроссели и MOSFET-транзисторы) соответствуют военным стандартам надежности.

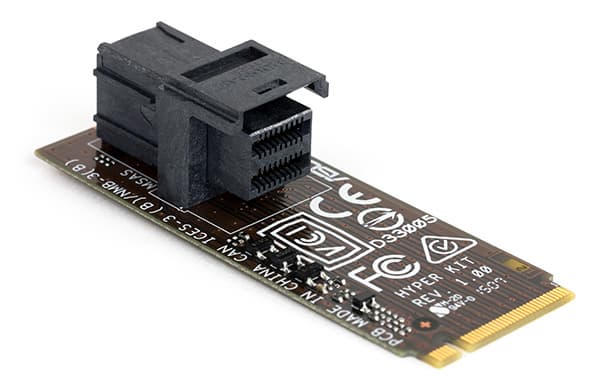

Кроме того, есть еще и переходник Asus Hyper Kit. Это отдельная карта расширения, вставляемая в разъем M.2, а на этой карте имеется разъем SFF-8639 (mini-SAS HD), к которому подключается соответствующий кабель при использовании SAS-накопителя.

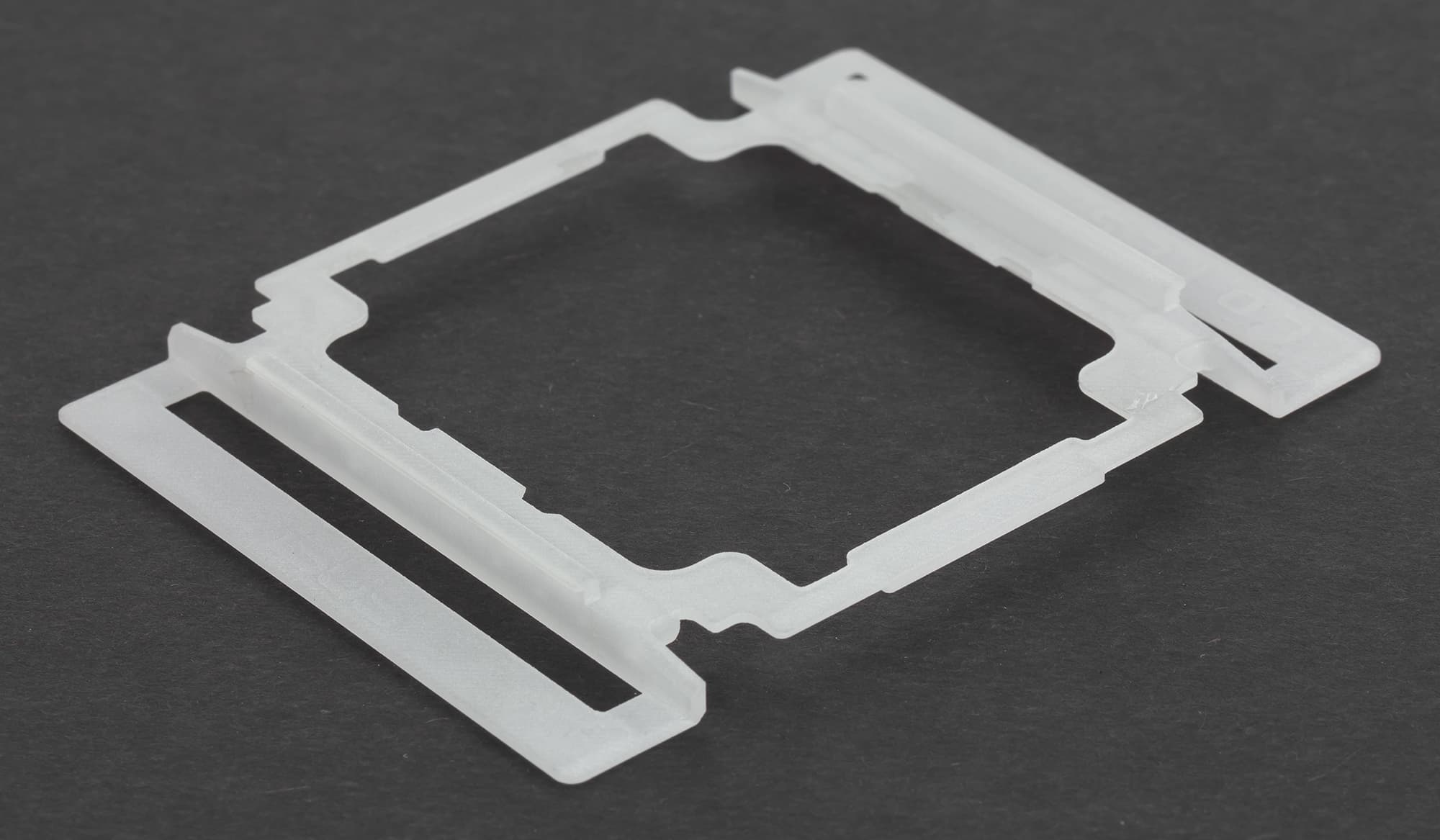

Есть даже специальная пластиковая рамка, которая предназначена для установки процессора в разъем. Можно, конечно, устанавливать процессор и без этой рамки (классический вариант), однако, с этой рамкой обеспечивается дополнительная изоляция контактной площадки от попадания влаги.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Sabertooth X99 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell-E
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218V
Realtek RTL8111GR
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x16/x8
1 × PCI Express 3.0 x8/x4 (в формфакторе PCI Express x16)
1 × PCI Express 2.0 x2 (в формфакторе PCI Express x4)
1 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4, Socket 3)
SATA-разъемы
10 × SATA 6 Гбит/с (чипсет)
1 × SATA Express (включая два порта SATA 6 Гбит/с от чипсета)
USB разъемы
8 × USB 3.0 (чипсет+хаб)
8 × USB 2.0 (чипсет)
2 × USB 3.1 (ASMedia ASM1142)

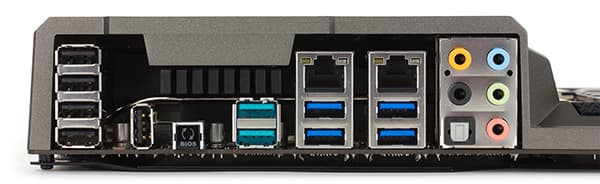

Разъемы на задней панели
2 × USB 3.1
4 × USB 3.0
4 × USB 2.0
1 × USB TUF Detective
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с
1 × SATA Express
10 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения дополнительного вентилятора
3 × разъема для подключения термодатчиков
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
1 × разъем для подключения Thunderbolt-карты
Форм-фактор
ATX (305×244 мм)

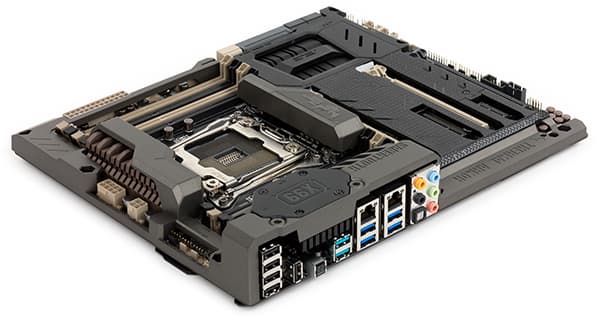

Форм-фактор и кожух Thermal Armor

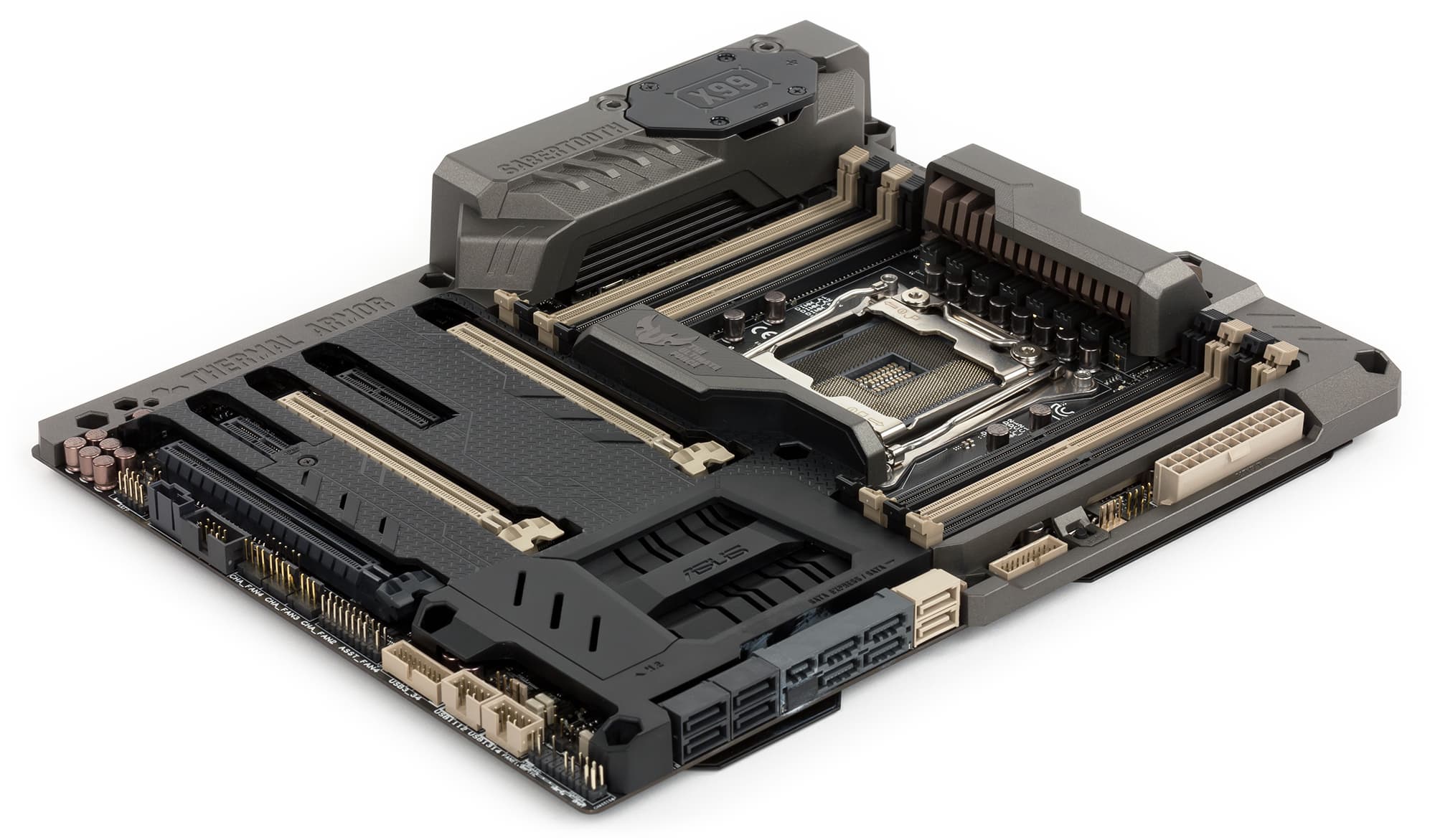

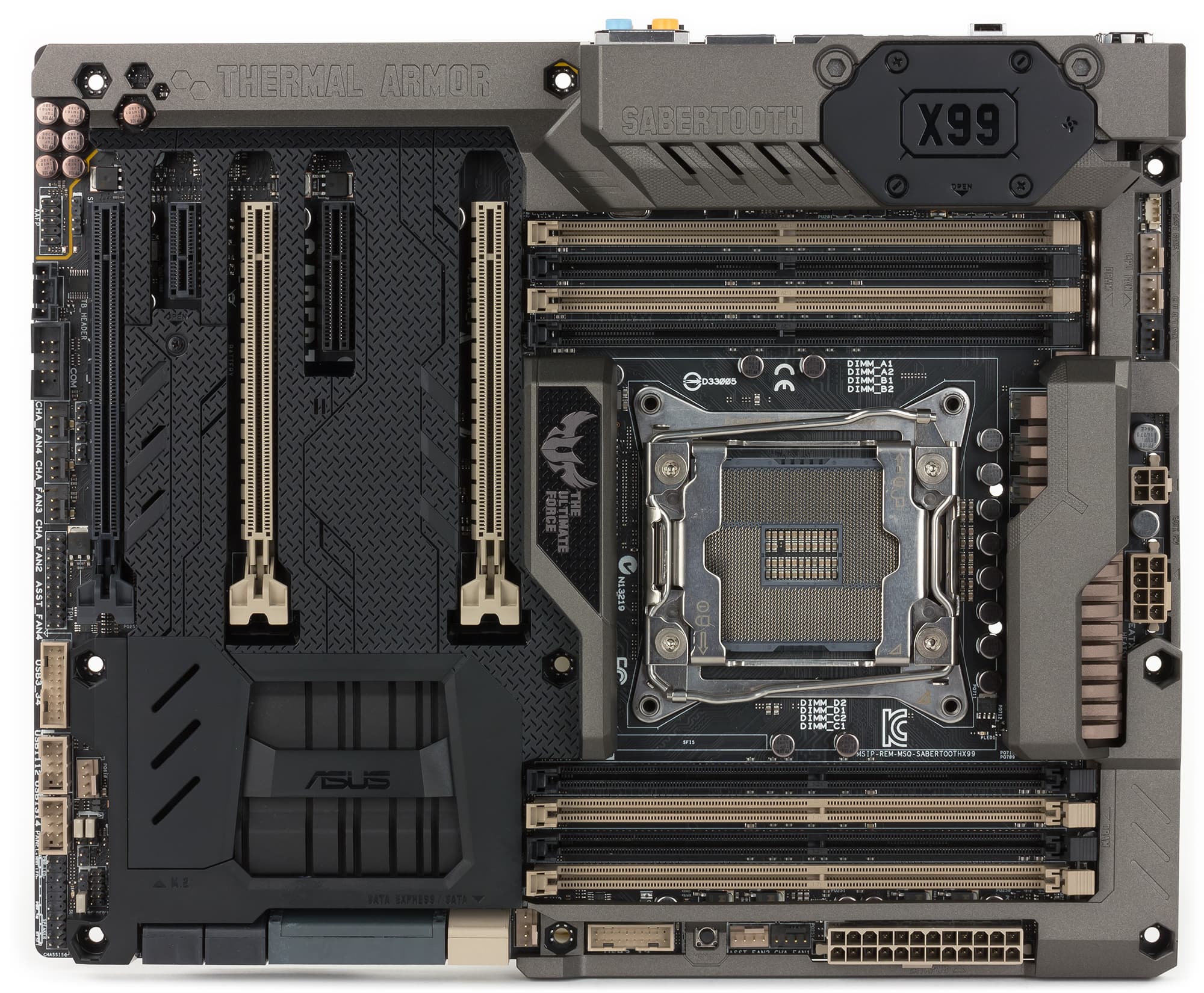

Плата Asus Sabertooth X99 выполнена в форм-факторе ATX (305 × 244 мм).

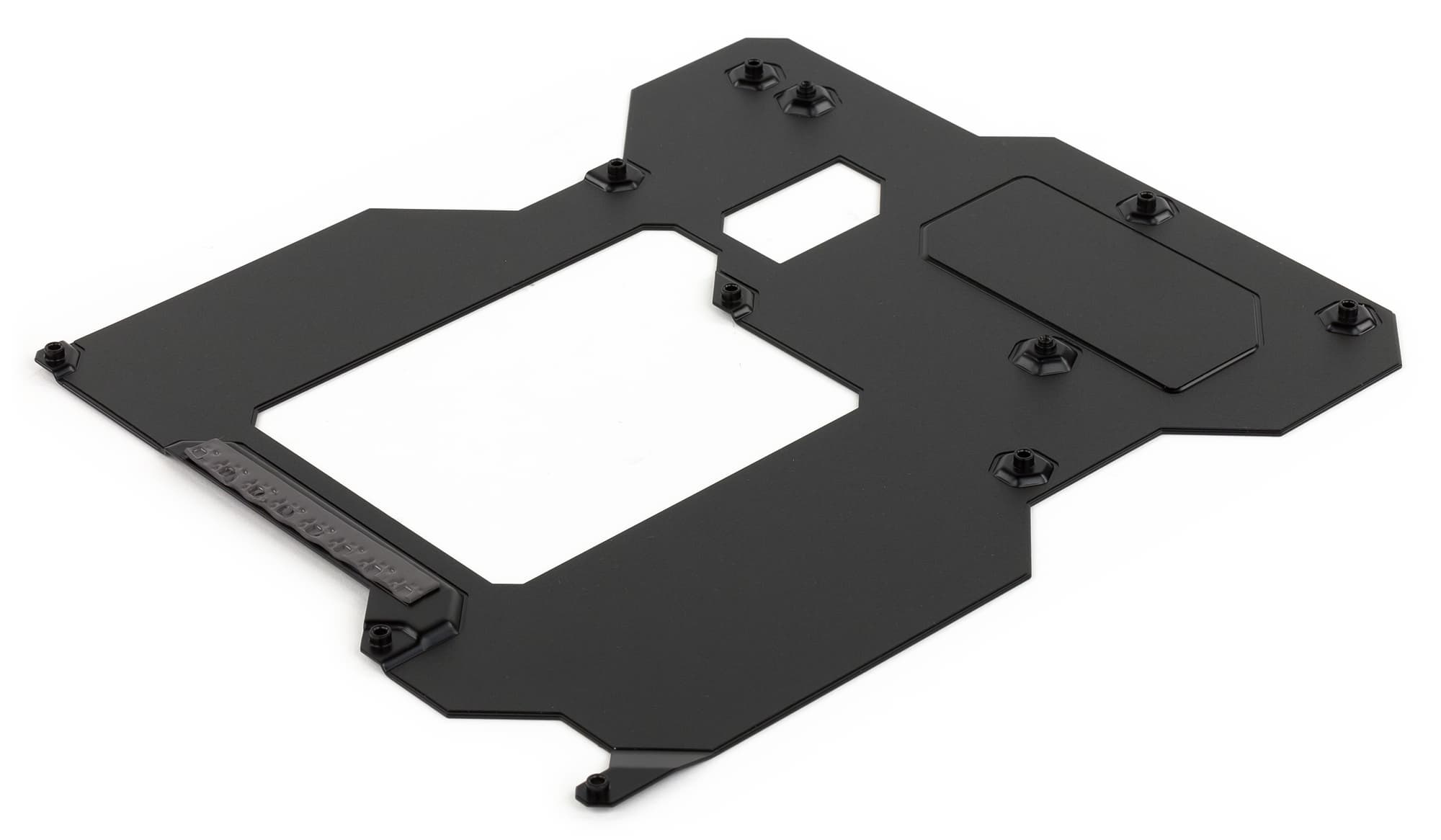

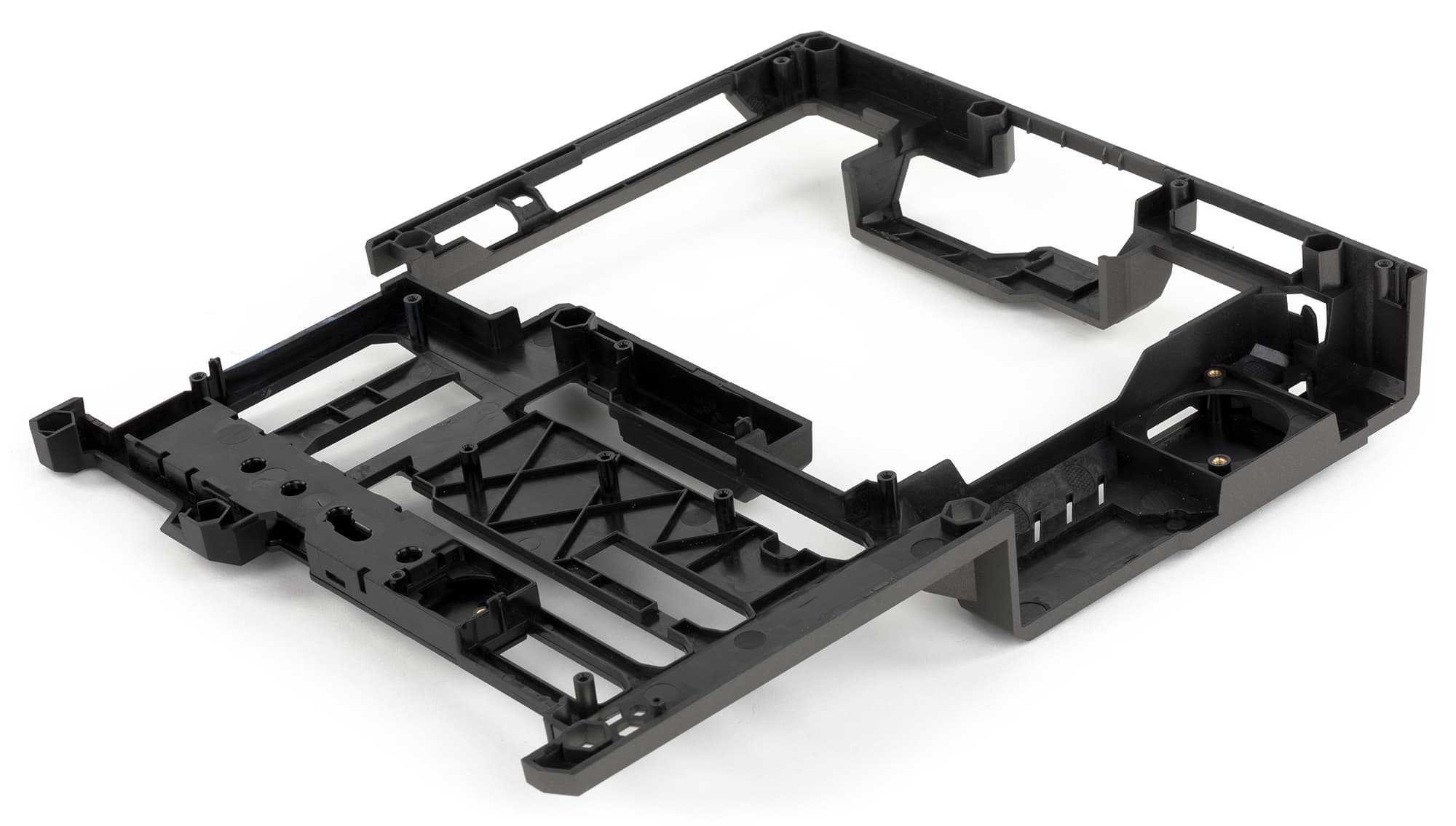

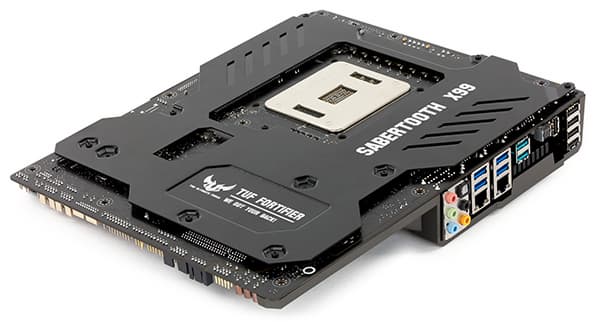

Отличительной особенностью плат серии Asus Sabertooth (не всех, но большинства) является наличие защитного кожуха Thermal Armor, который, по замыслу производителя, должен препятствовать проникновению пыли и оптимизировать охлаждение платы. С лицевой стороны платы кожух сделан из пластика, стилизованного под металл, а с обратной стороны устанавливается металлическая пластина TUF Fortifier, которая препятствует изгибу текстолита и дополнительно рассевает тепло.


Отметим, что кожух Thermal Armor на плате Asus Sabertooth X99 несколько отличается по своей конструкции от кожуха на плате Asus Sabertooth Z97 Mark I. В частности, на плате Asus Sabertooth Z97 Mark I в верхней части кожуха Thermal Armor, рядом с процессорным разъемом, имеются заслонки, которые можно открывать или закрывать, что позволяет при открытых заслонках использовать кулер процессора для охлаждения радиаторов MOSFET-транзисторов. Если же кулер процессора не позволяет этого сделать, то закрытые заслонки позволяют оптимизировать потоки воздуха при установленном в кожух вентиляторе на задней панели.

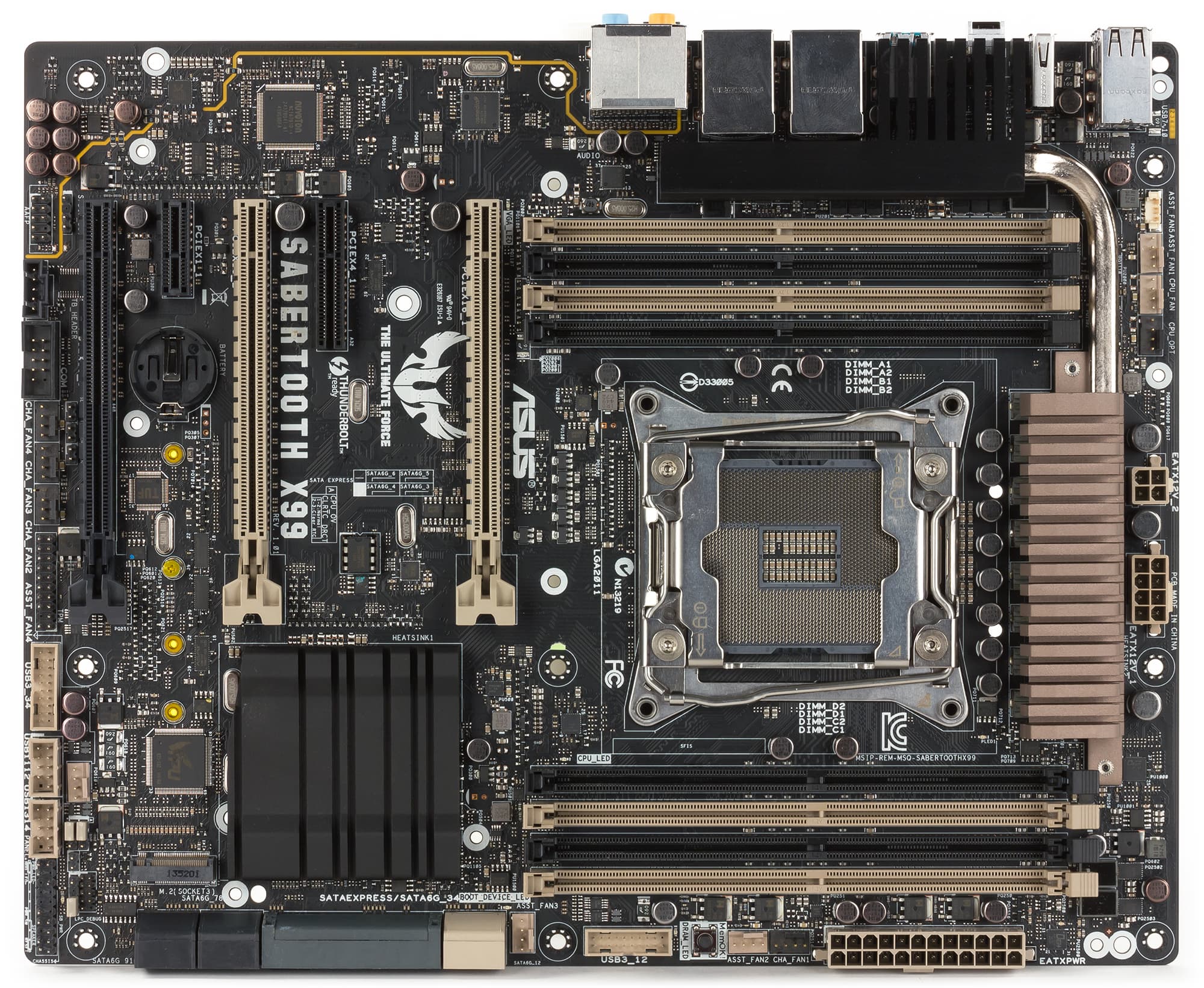

На плате Asus Sabertooth X99 кожух немного проще. Здесь нет открывающихся заслонок, а сам кожух просто частично закрывает массивный радиатор MOSFET-транзисторов регулятора напряжения питания процессора.

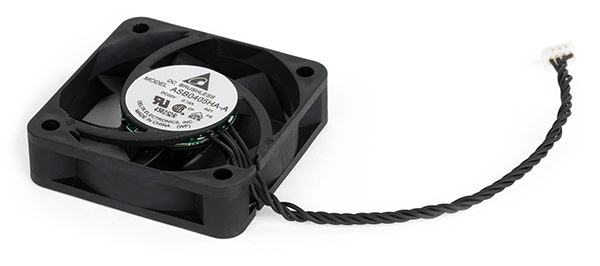

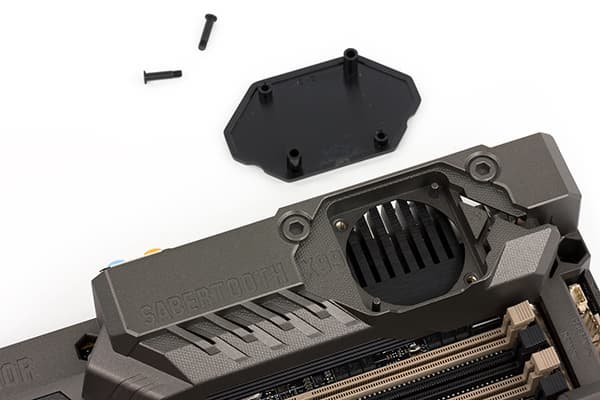

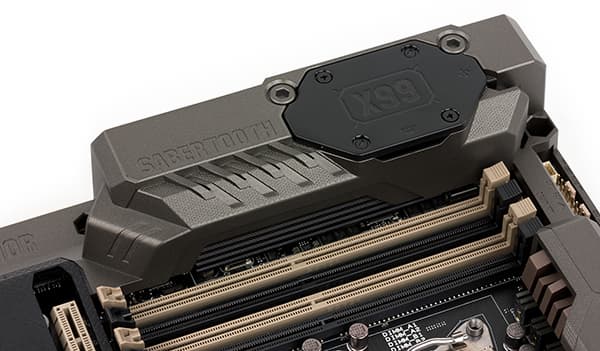

В защитный кожух платы Asus Sabertooth X99 можно установить только один 40-миллиметровый вентилятор (над вспомогательным радиатором около задней панели платы). Ну и для сравнение отметим, что в кожух платы Asus Sabertooth Z97 Mark I устанавливалось два вентилятора: 40-мм и 35-мм.

Как и прежде, на все порты, слоты и разъемы предусмотрены заглушки Dust Defenders, предотвращаюшие попадание пыли и жидкости.


Чипсет и процессорный разъем

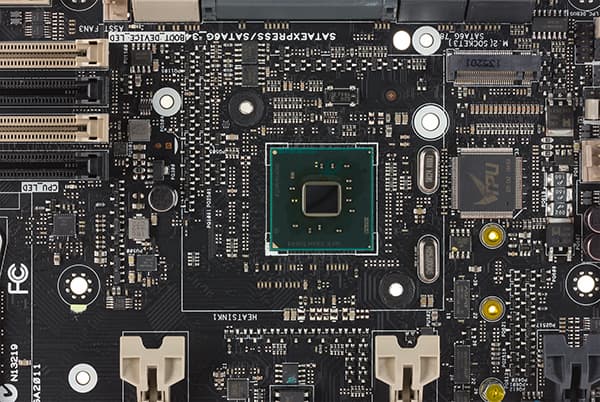

Плата Asus Sabertooth X99 основана на чипсете Intel X99 и поддерживает только процессоры семейства Haswell-E с разъемом LGA2011-v3.

Напомним, что на сегодняшний день семейство процессоров Haswell-E составляют лишь три модели: Intel Core i7-5960X, Core i7-5930X и Core i7-5820K.

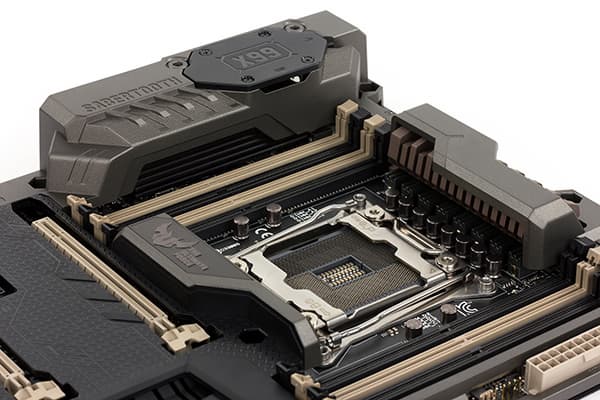

Разъем LGA2011-v3 на плате Asus Sabertooth X99, как и на всех других платах Asus c чипсетом Intel X99, используется фирменный (он называется Asus O.C. Socket). Фишка заключается в том, что в разъеме Asus O.C. Socket больше контактов, чем в стандартном разъеме LGA2011-v3. Эти дополнительные контакты в разъеме позволяют задействовать недокументированные (зарезервированные для отладочных целей) контакты процессора Haswell-E. Часть этих недокументированных контактов — это дополнительные линии питания процессора. И если их задействовать, то можно улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке.

Память

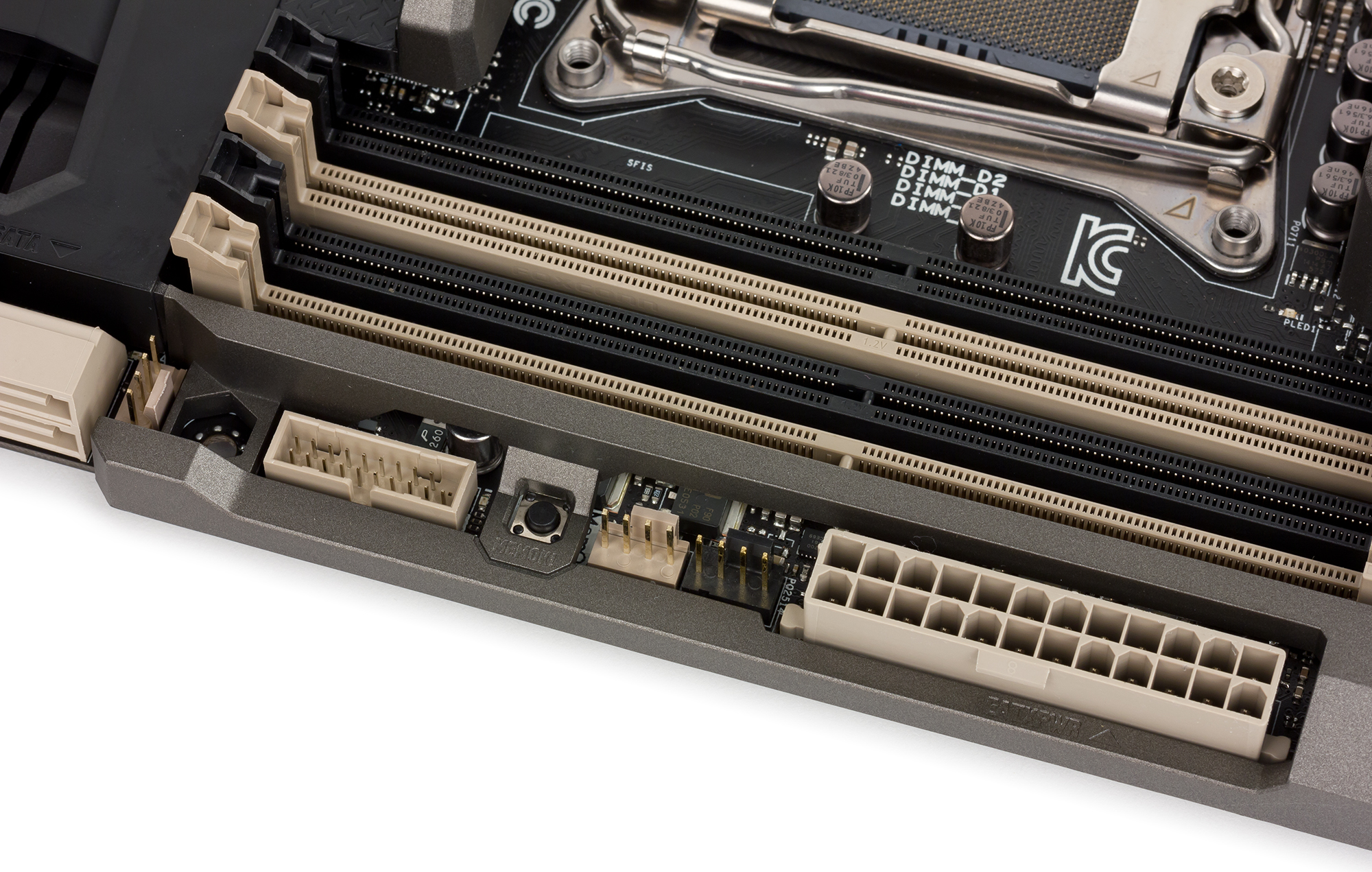

Для установки модулей памяти на плате Asus Sabertooth X99 предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 64 Гбайт (при использовании 8-гигабайтных модулей памяти. Естественно, плата поддерживается память с XMP-профилями.

Слоты расширения

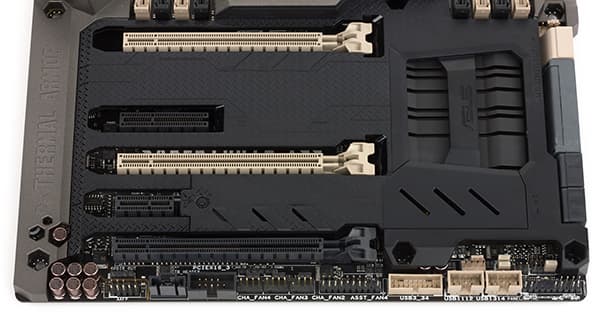

Для установки видеокарт или плат расширения на материнской плате Asus Sabertooth X99 имеется три слота с форм-фактором PCI Express x16, один слот PCI Express 2.0 x1 и один слот с формфактором PCI Express x4.

Слот PCI Express 2.0 x1 реализован с использованием одного чипсетного порта PCI Express 2.0. Слот с формфактором PCI Express x4 реализован с использованием двух чипсетных портов PCI Express 2.0 и, по-сути, является слотом PCI Express 2.0 x2. Важно отметить, что слоты PCI Express 2.0 x1 и PCI Express 2.0 x2 разделяемы друг с другом, то есть, в совокупности для реализации этих двух слотов требуется лишь два чипсетных порта PCI Express 2.0. Если задействуется слот PCI Express 2.0 x1, то слот PCI Express 2.0 x2 будет работать в режиме x1. Ну а если задействуется слот PCI Express 2.0 x2 в режиме x2, то слот PCI Express 2.0 x1 будет недоступен. Сконфигурировать работу слотов можно в UEFI BIOS.

Все три слота с форм-фактором PCI Express x16 поддерживают стандарт PCI Express 3.0 и реализованы с использованием портов PCI Express 3.0 процессора Haswell-E, а режимы их работы зависят от того, какой процессор устанавливается на плате.

Напомним, что процессоры Intel Core i7-5960X и Core i7-5930K имеют встроенный контроллер на 40 портов (линий) PCI Express 3.0 , а вот в процессоре Core i7-5820K контроллер имеет только 28 портов PCI Express 3.0. Соответственно, режим работы слотов с формфактором PCI Express 3.0 x16 зависит от того, сколько портов PCI Express 3.0 в процессоре.

Если считать от разъема процессора, то первый слот стандарта PCI Express 3.0 (PCIe 3.0 x16_1) всегда работает только в режиме x16. Второй слот (PCIe 3.0 x16_2) переключаемый и может работать в режимах x16 и x8. Третий слот стандарта PCI Express 3.0 (PCIe 3.0 x8_3) также переключаемый и может работать на скоростях x8 и x4. Тут важно подчеркнуть, что слот PCIe 3.0 x8_3 разделяем с разъемом M.2. Забегая вперед, отметим, что разъем M.2 на данной плате реализован с использованием четырех процессорных портов PCI Express 3.0. И на слот PCIe 3.0 x8_4 и разъем M.2 в совокупности приходится 8 процессорных портов PCI Express 3.0.

В руководстве пользователя отмечается, что когда используется разъем M.2, то слот PCIe 3.0 x8_4 будет недоступен вне зависимости от того, какой именно процессор устанавливается на плату.

При использовании процессора с 40 портами PCI Express 3.0, слот PCIe 3.0 x8_4 может работать в режиме x4 одновременно с разъемом M.2. Если же слот PCIe 3.0 x8_4 работает в режиме x8, то разъем M.2 будет недоступен. При использовании процессора с 28 портами PCI Express 3.0, слот PCIe 3.0 x8_4 будет недоступен, а разъем M.2 будет доступен.

Если устанавливается процессор с 40 портами PCI Express 3.0, то реализуется следующий режим работы слотов на базе процессорных портов PCI Express 3.0:

Слот Режимы работы
PCIe 3.0 x16_1 x16 x16 x16 x16
PCIe 3.0 x16/x8_2 - x16 x16 x16
PCIe 3.0 x8/x4_3 - - x8 -
M.2 (PCIe 3.0 x4) - - - x4

В случае, если устанавливается процессор с 28 портами PCI Express 3.0, то схема работы слотов немного меняется. Второй слот PCIe 3.0 x16/x8_2 будет работать только на скорости x8, а третий слот PCIe 3.0 x8/x4_3 — только на скорости x4. Ну и опять-таки, слот PCIe 3.0 x8/x4_3 будет доступен только в том случае, если не используется разъем M.2.

Возможные режимы работы слотов в случае установки процессора с 28 портами PCI Express 3.0 представлены в таблице:

Слот Режимы работы
PCIe 3.0 x16_1 x16 x16 x16 x16
PCIe 3.0 x16/x8_2 - x8 x8 x8
PCIe 3.0 x8/x4_3 - - x4 -
M.2 (PCIe 3.0 x4) - - - x4

Естественно, плата Asus Sabertooth X99 поддерживается технологии Nvidia SLI и AMD CrossFireX.

SATA-порты, разъем SATA Express и разъем M.2

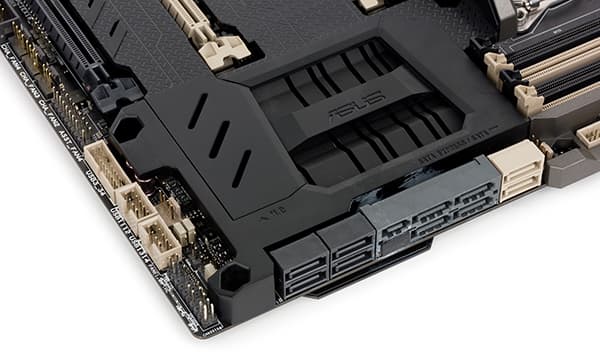

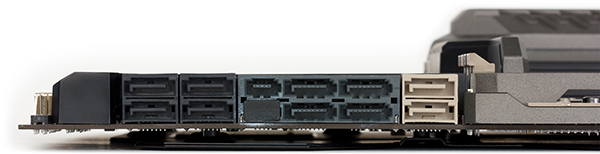

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Шесть из десяти портов SATA 6 Гбит/с, реализованные на базе чипсета, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (это особенность чипсета Intel X99).

Напомним, что в разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два порта PСI Express 2.0.

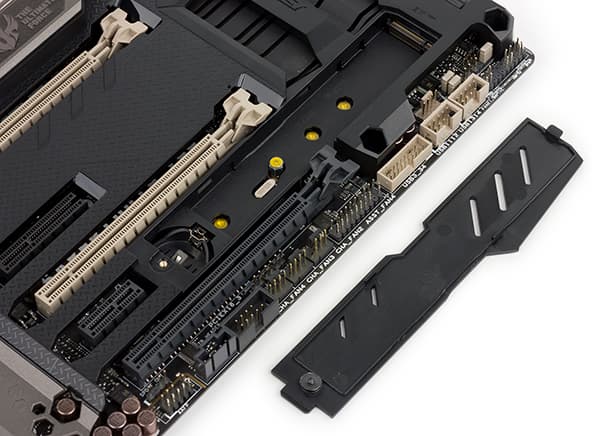

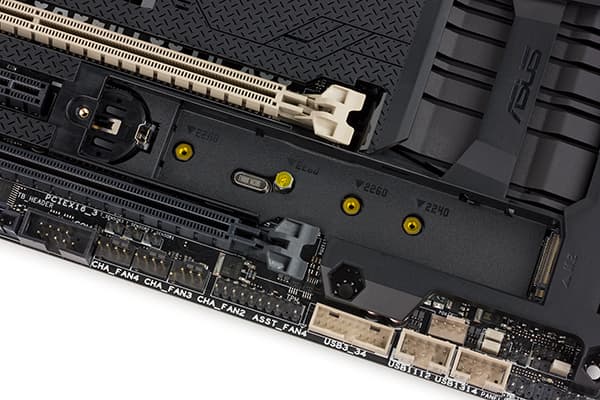

Как уже отмечалось, на плате Asus Sabertooth X99 имеется разъем нового поколения M.2, который реализован с использованием 4 процессорных портов PCI Express 3.0. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку только PCIe накопителей типоразмера 2242/2260/2280/22110.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, восемь портов USB 2.0 и два новых порта USB 3.1. Четыре порта USB 2.0, четыре порта USB 3.0 и два порта USB 3.1 (тип A) выведены на заднюю панель платы, а для подключения оставшихся на плате имеются соответствующие разъемы (два разъема для подключения портов USB 3.0 и два разъема для подключения портов USB 2.0).

Напомним, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Поэтому, для реализации такого количества USB портов применяется дополнительный USB-хаб.

Все порты USB 2.0 реализованы на базе чипсета Intel X99. Четыре порта USB 3.0 также реализованы на базе чипсета Intel X99. А оставшиеся четыре порта USB 3.0 реализованы на базе USB-хаба ASMedia ASM1074. Этот хаб подключен к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0. По всей видимости, судя по расположению хаба на плате, все четыре USB 3.0 порта от этого хаба выведены на заднюю панель платы.

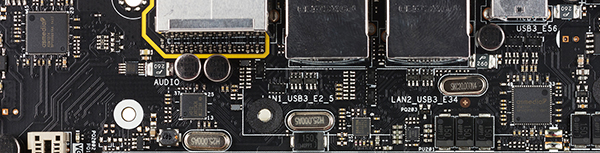

Для реализации двух портов USB 3.1 используется контроллера ASMedia ASM1142. Собственно, тут вариантов нет. Других USB 3.1 контроллеров пока просто не существует.

Напомним, что новый стандарт USB 3.1 предусматривает теоретическую скорость передачи данных 10 Гбит/с, то есть в два раза больше, чем в предусмотрено стандартом USB 3.0 (5 Гбит/с).

Естественно контроллер ASMedia ASM1142 подключен к двум линиям PCI Express 2.0, поскольку одной линии было бы недостаточно для пропускной способности интерфейса USB 3.1.

Говоря о разъемах USB, стоит отметить, что на задней панели платы имеется и еще один специализированный разъем USB, расположенный не горизонтально, как все остальные разъемы, а вертикально. Этот разъем называется TUF Detective. Он предназначен для подключения платы к смартфону или планшету. Скачав бесплатное приложение для смартфона/планшета, можно отслеживать на смартфоне/планшете основные параметры данной платы. Ну естественно, поддерживаются лишь Android-устройства. Впрочем, об этой утилите мы подробно расскажем далее.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализовано два гигабитных интерфейса. Один интерфейс выполнен на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй — на базе сетевого контроллера Realtek 8111GR.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel X99, то получится следующая картина. На слот PCI Express 2.0 x2 и слот PCI Express 2.0 x1 в совокупности требуется два порта PCI Express 2.0 (напомним, что эти слоты разделяемы друг с другом). Еще два порта PCI Express 2.0 задействуют два сетевых контроллера. Кроме того, контроллер USB 3.1 ASMedia ASM1142 — это еще два порта PCI Express 2.0. Далее, под разъем SATA Express требуется еще два порта PCI Express 2.0. В результате получаем, что всего требуется 8 портов PCI Express 2.0, то есть, ровно столько сколько и поддерживает чипсет Intel X99.

Далее напомним, что в чипсете Intel X99 может быть суммарно только 22 высокоскоростных порта ввода/вывода (PCI Express 2.0, SATA, USB 3.0). Причем, часть портов строго фиксирована, а часть может переконфигурироваться.

Давайте посмотрим, как выполняется правило 22 высокоскоростных портов на плате Asus Sabertooth X99.

Прежде всего, отметим, что пять портов USB 3.0 строго фиксировано и ни с чем не разделяется. Далее, восемь портов SATA 6 Гбит/с (те порты, которые не входят в разъем SATA Express) и шесть портов PCI Express 2.0 (два сетевых контроллера, контроллер USB 3.1 и слоты PCI Express 2.0) также строго фиксированы. То есть, строго фиксированы 19 высокоскоростных портов. А вот еще два высокоскоростных порта могут переконфигурироваться по технологии Flexible I/O и могут быть двумя портами PCI Express 2.0 или двумя портами SATA 6 Гбит/с. Все зависит от того, какое устройство подключается к порту SATA Express. Если к разъему SATA Express подключается SATA-устройство или просто используются разъемы SATA 6 Гбит/с, входящие в состав этого разъема, то требуется два порта SATA 6 Гбит/с. В сумме получаем 21 высокоскоростной порт (5×USB 3.0, 10×SATA 6 Гбит/с и 6×PCI Express 2.0).

Если же к разъему SATA Express подключается PCIe-устройство, то требуется два порта PCI Express 2.0. В сумме получаем опять 21 высокоскоростной порт (5×USB 3.0, 8×SATA 6 Гбит/с и 8×PCI Express 2.0).

<

Схема подключения контроллеров к чипсету показана на рисунке.

Дополнительные особенности

На платах серии Asus TUF традиционно реализовано минимум дополнительных особенностей. Конечно же, главная особенность этой платы заключается в использовании высоконадежных компонентов и в наличии защитного кожуха Thermal Armor, о котором мы уже писали.

Кроме того, на задней панели платы имеется традиционная кнопка USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки. Ну и не обошлось без привычной кнопки MemOK! для запуска системы в случае установки «необычных» модулей памяти.

А вот отдельных кнопок включения, перезагрузки и ClearCMOS на плате Asus Sabertooth X99, как и на всех платах серии TUF, не предусмотрено. Отсутствует и индикатор POST-кодов, а также нет тут и каких-либо переключателей, которые стали своеобразным стандартом для топовых плат. Стоит также отметить, что на плате нет разъема PS/2 для подключения мыши или клавиатуры.

Имеется, правда, две перемычки, которые заменяют соответствующие кнопки. Одна (CLRTC) предназначена для сброса настроек UEFI BIOS (Clear CMOS), а вторая (CPU Over Voltage) позволяет увеличить диапазон изменения напряжения на процессоре в более широком диапазоне.

Ну и стоит отметить также наличие трех двухконтактных разъемов для подключения термодатчиков и двухконтактный разъем DirectKey (при его замыкании система перезагружается с выходом в BIOS).

Система питания

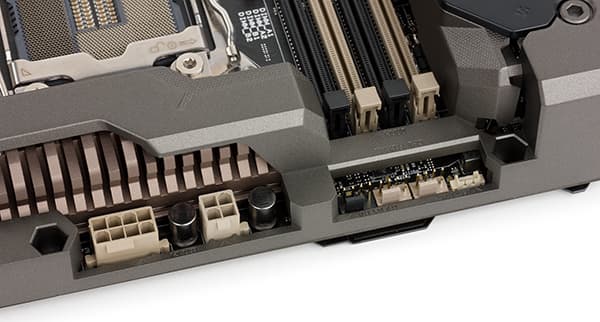

Как и большинство плат, модель Asus Sabertooth X99 имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Дополнительно к этому есть еще и 4-контактный разъем питания ATX 12 В. Причем несмотря на наличие защитного кожуха, подключение этих разъемов не вызывает проблем.

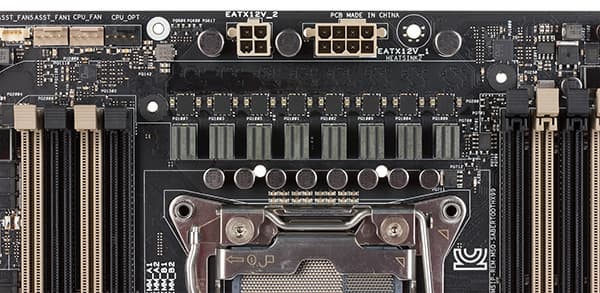

Регулятор напряжения питания процессора на плате Asus Sabertooth X99 является 8-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой APS1257.

Сами каналы питания построены с применением MOSFET-драйверов IR3535 и дискретных MOSFET-транзисторов. Часть MOSFET-транзисторов расположена на обратной стороне платы и контактирует через термопрокладку с нижней частью кожуха TUF Fortifier.


Система охлаждения

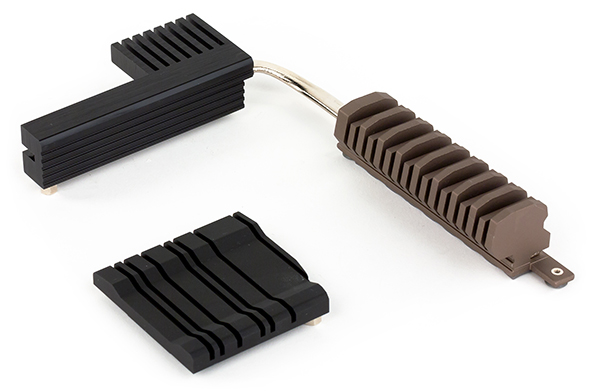

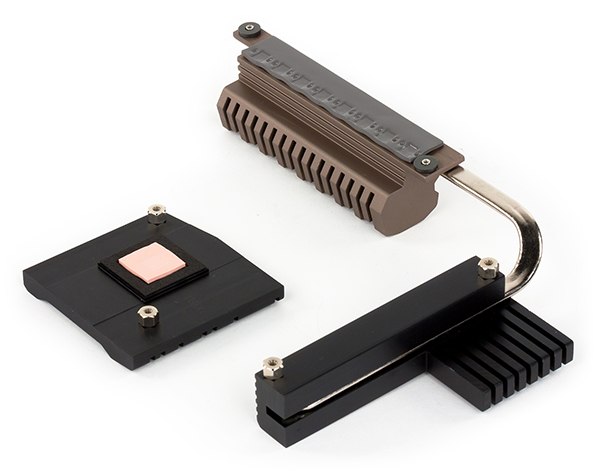

Кроме кожуха Thermal Armor, который выполняет, в том числе, и функцию воздуховода на плате имеется еще два радиатора, связанных тепловой трубкой. Один радиатор закрывает MOSFET-транзисторы, которые расположены на лицевой стороне платы, а другой радиатор является просто дополнением к первому.


Также имеется отдельный радиатор, установленный на чипсете. Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено десять четырехконтактных разъемов для подключения вентиляторов и один нестандартный разъем для подключения дополнительного 40-миллиметрового вентилятора, который вставляется в кожух Thermal Armor.


Добавим также, что на плате имеется три разъема для подключения входящих в комплект термодатчиков. Кроме того, скоростной режим работы всех подключенных вентиляторов можно настраивать в UEFI BIOS или в прилагаемой фирменной утилите Thermal Radar 2.

Аудиоподсистема

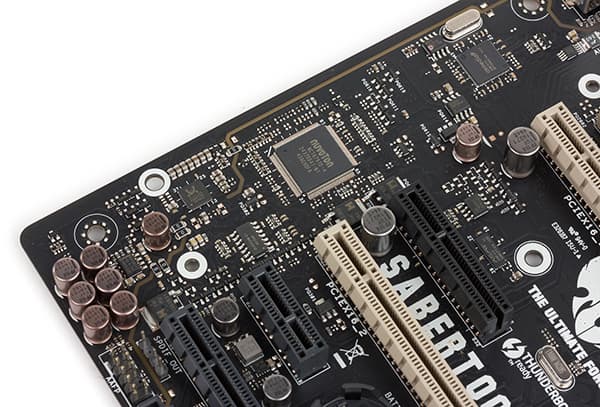

Аудиоподсистема материнской платы Asus Sabertooth X99 включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы традиционно используем внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Увы, но в варианте платы Asus Sabertooth X99 это оказалось невозможным. Точнее, за счет очень высокой интермодуляции сигналов, утилита Right Mark Audio Analyzer 6.3.0 не запускает тест. Причем, мы пробовали переустанавливать операционную систему, сносить и устанавливать аудиодрайвер, но ничего не менялось. Одним словом, на нашей плате со звуком было что то не так.

BIOS и разгонные возможности

На плате Asus Sabertooth X99 используется типичный для всех плат серии TUF (да и не только этой серии) UEFI BIOS. Конечно, с учетом специфики чипсета Intel X99 есть и отличия, но в целом все очень похоже.

Начнем с того, что имеется возможность очень просто обновить версию BIOS, используя для этого утилиту Asus EZ Flash 2 Utility, встроенную в саму BIOS. Все, что для этого нужно — это флэшка, на которую записывается новая версия FIOS.

Традиционно, как и на всех платах Asus, UEFI BIOS имеет два режима отображения: упрощенный EZ-Mode и Advanced Mode. Настройка системы и ее разгон возможен только в режиме Advanced Mode.

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров. А вот тонкая настройка платы и разгон системы доступен только в режиме Advanced Mode.

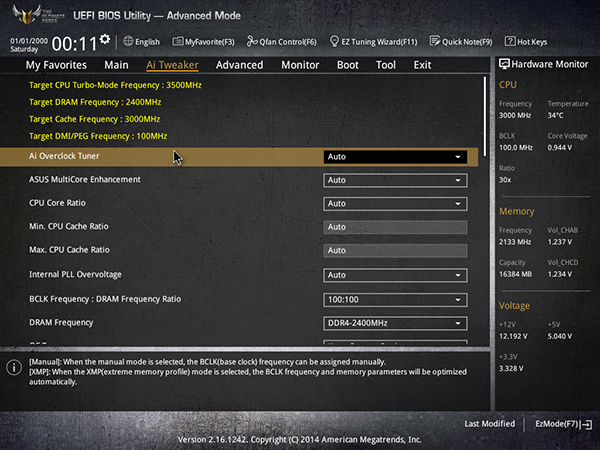

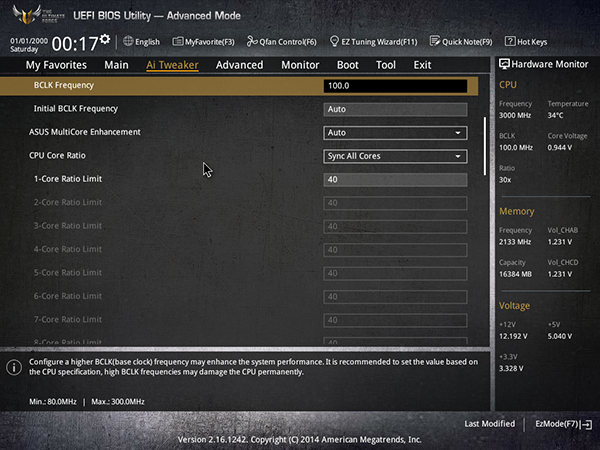

Для разгона процессора и памяти предусмотрена традиционная вкладка AI Tweaker. На этой вкладке можно задать частоту генератора BCLK, задать коэффициент умножения и т.д. Одним словом, здесь все точно так же, как и на других платах Asus с чипсетами Intel 9-й серии.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

Имеется возможность задавать частотный множитель для частоты BCLK (1,00, 1,25, 1,66 и 2,50). То есть опорная частота для ядер процессора получается умножением частотного множителя на частоту BCLK, а частота для элементов Uncore Logic (контроллеры PEG и DMI и т. д.), чувствительных к повышению опорной частоты, остается равной частоте BCLK. Но традиционно на всех платах Asus это реализовано несколько иначе. Задавать сам частотный множитель в данном случае нельзя — он устанавливается автоматически в зависимости от частоты BCLK. В данном случае частота BCLK — это и есть опорная частота для ядер процессора и тактовая частота ядер процессора получается умножением частоты BCLK на коэффициент умножения. При увеличении частоты BCLK частотный множитель устанавливается автоматически, а частота для элементов Uncore Logic (она называется Target DMI/PEG Frequency) получается делением частоты BCLK на частотный множитель.

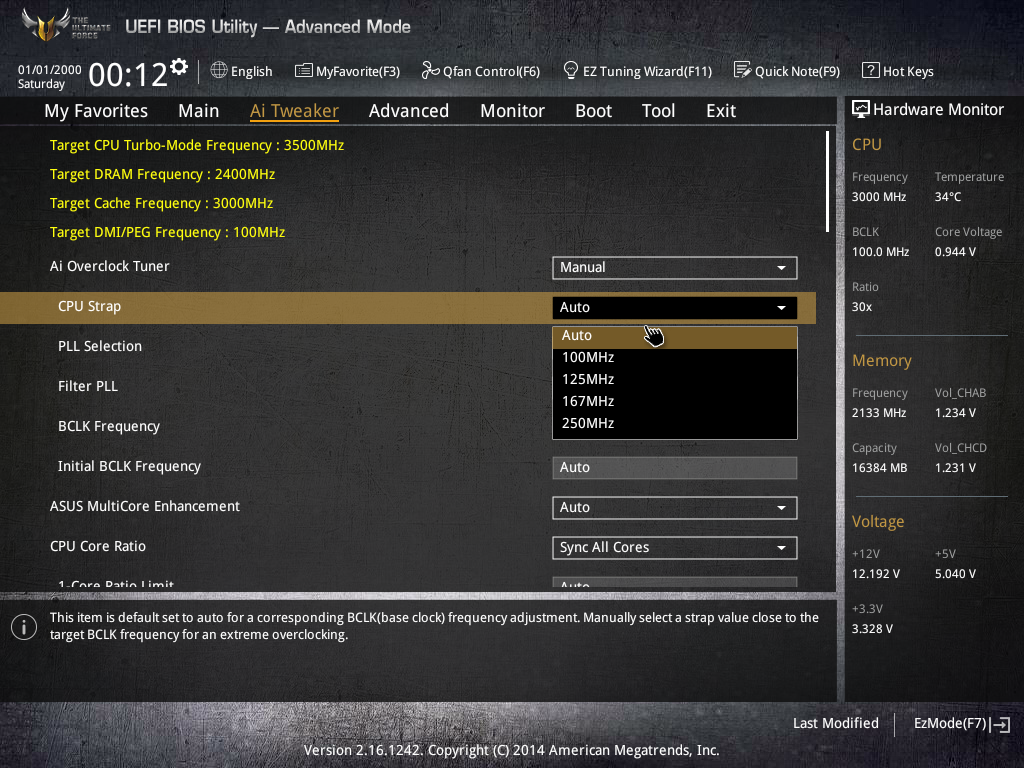

Для удобства в BIOS предусмотрен параметр, называемый CPU Strap, для которого можно выбрать значения Auto, 100, 125, 167 и 250 МГц. Частота CPU Strap синхронизирована с частотой BCLK и если для CPU Strap задать значение 125 МГц, то и значение BCLK станет равным 125 МГц. Фактически, этот параметр позволяет быстро задавать частоты BCLK, для которых значение Target DMI/PEG Frequency составляет ровно 100 МГц.

Кроме коэффициента умножения ядер процессора, в настройках AI Tweaker можно задавать минимальное и максимальное значения коэффициента умножения для кэша L3 (CPU Cache Ratio). По умолчанию эти коэффициенты принимают значения, зависящие от установленной частоты ядер процессора (режим Auto).

В качестве примера укажем, что процессор Intel Core i7-5960X нам удалось разогнать на этой плате только до 4,4 ГГц. Это не самый лучший результат для нашего экземпляра процессора. Лучший результат для этого процессора составлял 4,9 ГГц.

Также в разделе AI Tweaker можно настроить работу модулей памяти, задать частоту интегрированного графического ядра, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания.

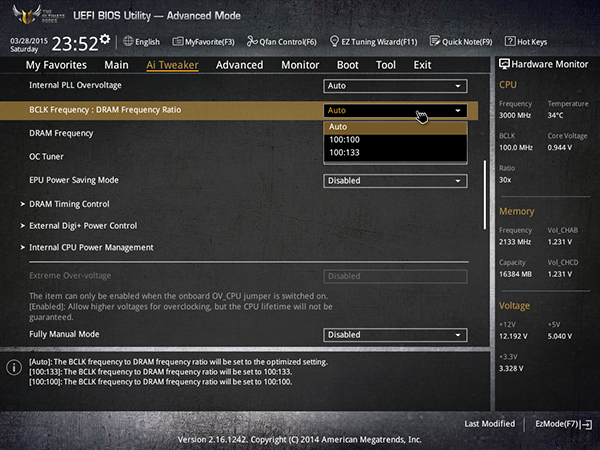

Максимальная частота памяти может быть равной 4000 МГц (при частоте BCLK 100 МГц). Причем, можно задавать соотношение частот BCLK и DRAM (100:100 или 100:133).

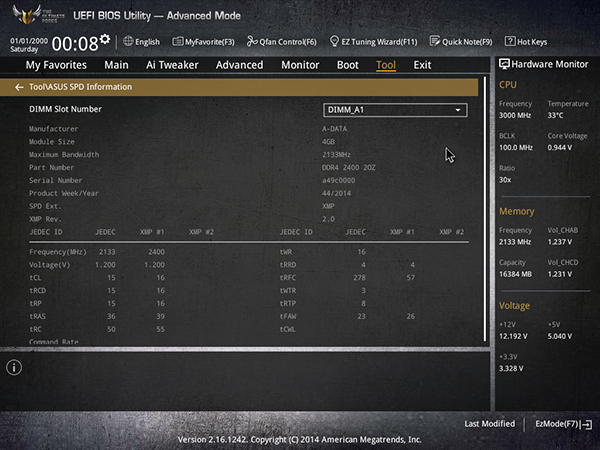

Также предусмотрена возможность просматривать информацию с SPD модулей памяти.

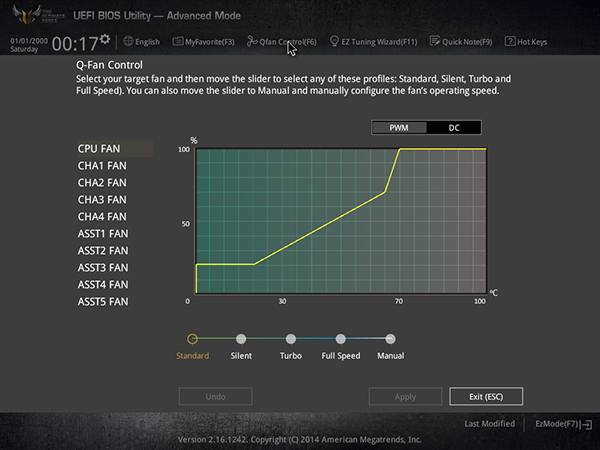

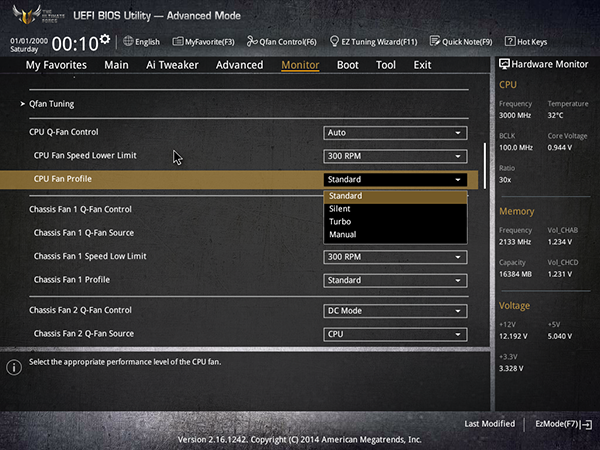

Еще одной особенностью UEFI BIOS является возможность настройки скоростных режимов всех вентиляторов, подключенных к плате. Кроме возможности выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo), можно настроить режим скоростной режим вручную. При ручной настройке скорости вращения вентилятора имеется возможность задать график изменения скважности управляющих PWM-импульсов от температуры процессора по трем точкам.


Впрочем, удобная возможность настройки скоростных режимов вентиляторов предусмотрена не только в UEFI BIOS платы Asus Sabertooth X99, но и во всех платах Asus.

Фирменные утилиты

В комплекте с платой Asus Sabertooth X99 поставляется и большой ассортимент фирменных утилит. Причем, большинство утилит входят в пакет AI Suite 3 (но могут устанавливаться и отдельно). Собственно, данный пакет утилит хорошо известен и входит в комплектацию всех плат Asus, однако... Ни с прилагаемого DVD-диска, ни с сайта производителя, мы не смогли установить пакет AI Suite 3 на плату Asus Sabertooth X99. Отметим, что мы использовали «чистую» операционную систему Windows 8.1 (64-бит). Что-то там явно не так. Скорее всего, этот баг будет в будущем устранен компанией Asus, но пока дела с пакетом фирменных утилит обстоят плачевно. Возможно, вся проблема в том, что у нас был инженерный сэмпл платы.

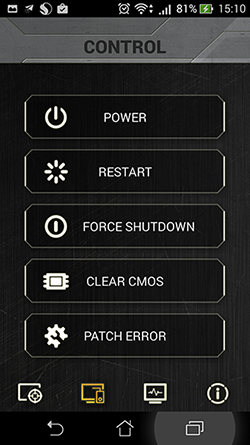

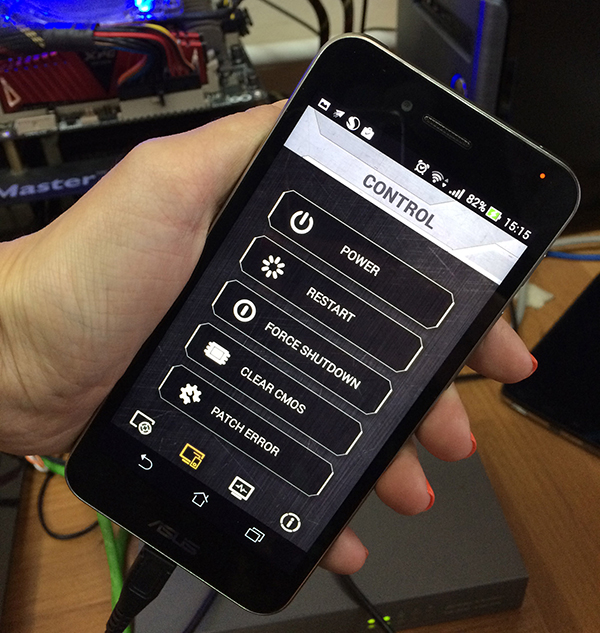

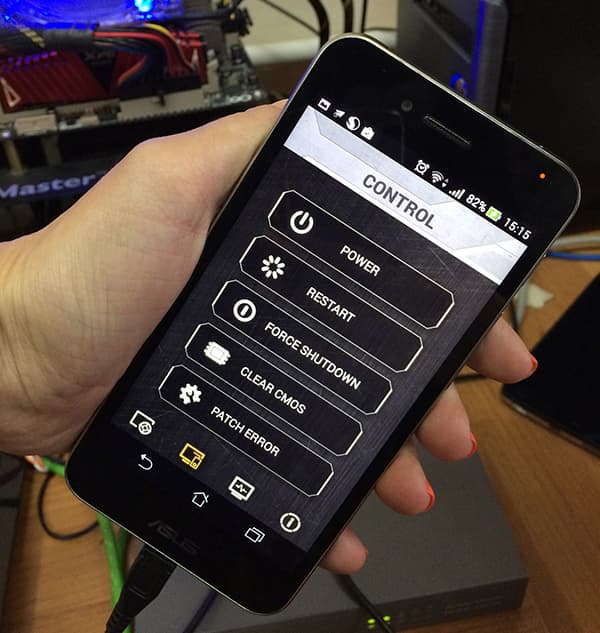

А вот с утилитой TUF Detective, позволяющей управлять системой через Android-смартфон, проблем не возникло (ну или почти не возникло). На сайте компании Asus, в разделе описания платы Asus Sabertooth X99, имеется QR-код для установки данной утилиты на смартфон/планшет. Увы, но ссылка неверная и по ней нельзя установить эту утилиту обычным способом. Впрочем, если в Play Маркет ввести в поиске Asus TUF App, то приложение найдется и его можно будет установить на смартфон. Правда, есть и еще одна «засада», о которой на сайте Asus ничего не говорится. Поставить утилиту TUF Detective можно на любой Android-смартфон, но вот работать она будет только на смартфонах с поддержкой OTG (USB On-The-Go). Если утилита установлена на смартфон с поддержкой OTG, то дальше все просто. Нужно лишь подсоединить смартфон по USB-кабелю к выделенному порту TUF Detective на задней панели платы.

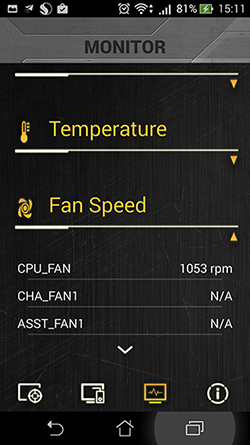

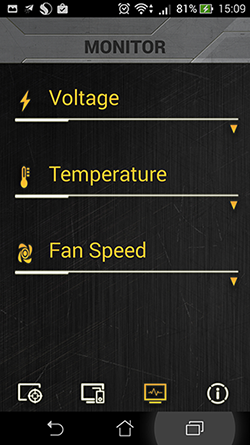

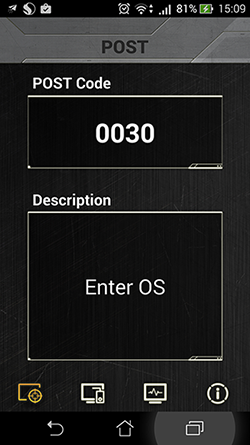

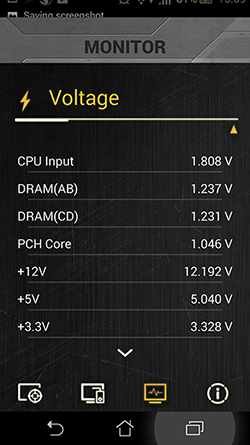

И потом можно отслеживать POST-коды во время загрузки платы, отслеживать напряжения питания, температуру и скорость вращения вентиляторов, а также перезагружать, выключать и включать систему и производить сброс настроек BIOS.







С одной стороны, возможность такого мониторинга и управления платой с использованием Android-смартфона, кажется весьма интересной «фишкой».

Но, с другой стороны, есть масса подводных камней. Как мы уже отмечали, подойдет не любой смартфон (либо нужно использовать Android-планшет, поскольку все планшеты поддерживают OTG).

Кроме того, сам порт TUF Detective находится на задней панели платы. Когда плата или системный блок располагаются на столе, это не проблема, а вот если под столом, то потребуется очень длинный USB-кабель (либо использовать состыковочные кабели).

Ну и кроме того, у многих пользователей возникнет весьма резонный вопрос: а зачем? Действительно, мониторинг системы все же более удобно производить с помощью специализированных Windows-утилит. Пожалуй, единственный случай, когда использование планшета или смартфона для управления платой оправдывает себя, это когда плата не устанавливается в корпус и используется для экспериментов (разгон процессора и т. д.).

Вот если бы подобная возможность была реализована с использованием беспроводного подключения смартфона к плате через Wi-Fi, было бы гораздо более удобно.

Выводы

Плата Asus Sabertooth X99 формально не относится ни к оверклокерской, ни к геймерской серии и позиционируется как плата повышенной надежности для экстремальных режимов использования. Собственно, именно в этом главная особенность этой платы. Отличная система охлаждения и возможность настройки скорости вращения всех подключенных вентиляторов позволяют создавать на базе этой модели не только производительные, но и очень тихие ПК. Плюс к этому, на плате реализованы все новомодные фишки: USB 3.1, SATA Express, M.2 (PCIe 3.0 x4). Ну и наличие защитного кожуха, который является отличной моддинговой фишкой.

На момент написания данного обзора плата Asus Sabertooth X99 еще не поступила в продажу и сказать что-либо о ее стоимости мы не можем. Понятно, что это дорогой и нишевой продукт, не ориентированный на массового пользователя.
Эта плата рассчитана на компьютерных энтузиастов и любителей моддинга.
