Материнская плата Asus Prime B250M-K


Мы уже рассмотрели довольно много плат на новом чипсете Intel Z270. Но в январе этого года компания Intel анонсировала не один, а несколько новых чипсетов 200-й серии, включая H270, B250, Q250 и Q270. По рангу все они стоят ниже топового Z270, но ведь далеко не всем нужны топовые решения. Так что в этот раз мы рассмотрим недорогую плату Asus Prime B250M-K на чипсете Intel B250.

Комплектация и упаковка

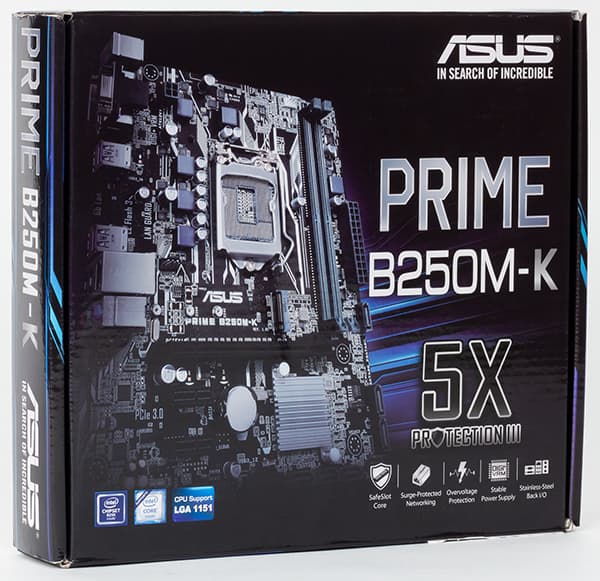

Плата Asus Prime B250M-K поставляется в компактной по размерам коробке, на которой традиционно расписаны все ее особенности.

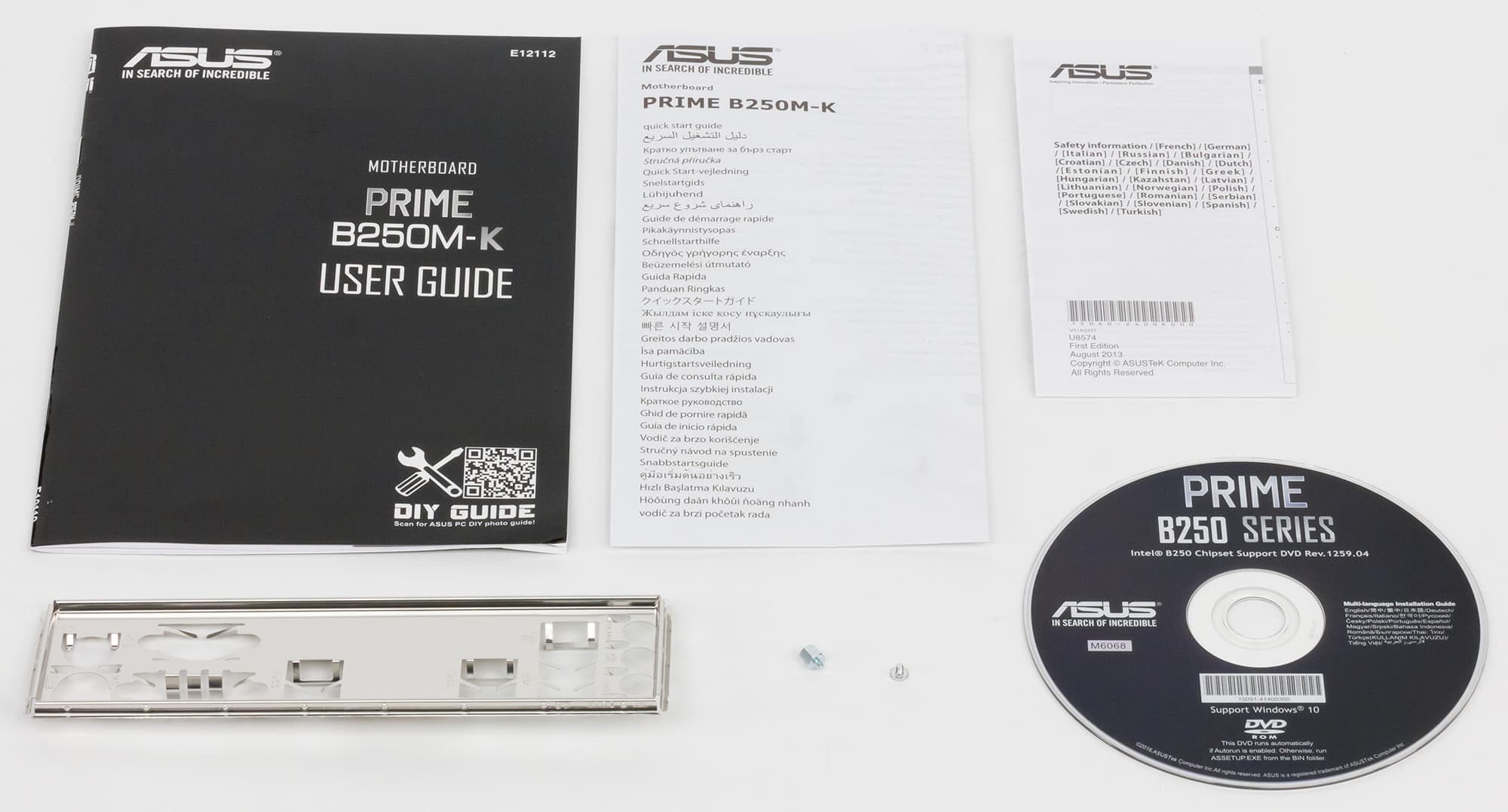

Комплект поставки в данном случае в точности соответствует понятию бюджетного решения. Собственно, в коробке есть лишь инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Prime B250M-K приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core 7-го/6-го поколений
Процессорный разъем
LGA1151
Чипсет
Intel B250
Память
2 × DDR4 (до 32 ГБ)
Аудиоподсистема
Realtek ALC887
Сетевой контроллер
Realtek RTL8111H
Слоты расширения
1 × PCI Express 3.0 x16
2 × PCI Express 3.0 x1
1 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
6 × USB 3.0
6 × USB 2.0

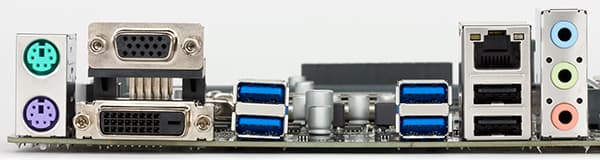

Разъемы на задней панели
1 × DVI-D
1 × D-Sub
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
2 × PS/2
3 аудиоразъема типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
4-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
1 × M.2
2 разъема для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем S/PDIF
Форм-фактор
microATX (226×185 мм)
Средняя цена
T-1716322450
Розничные предложения L-1716322450-10

Форм-фактор

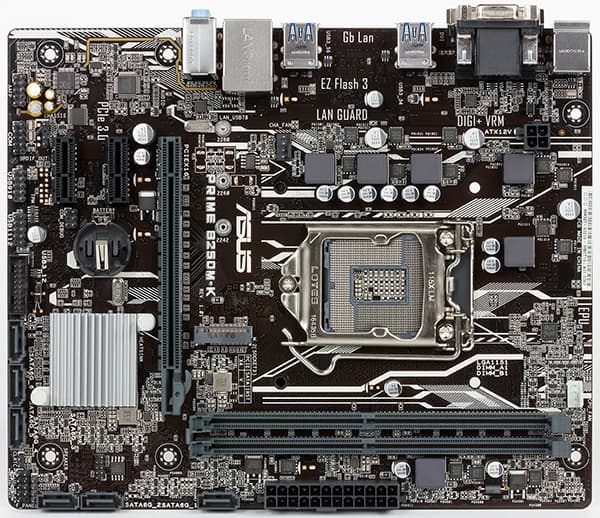

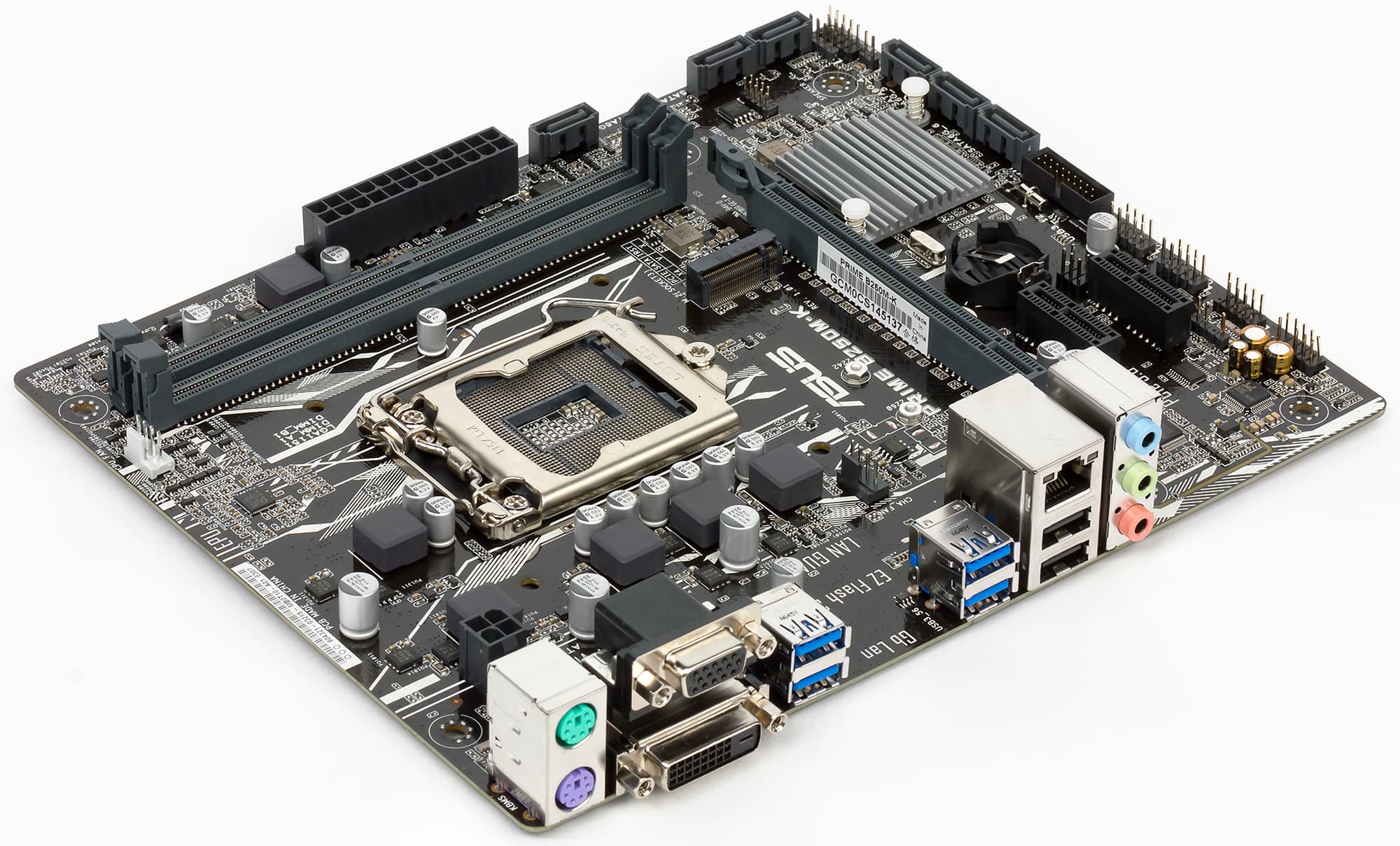

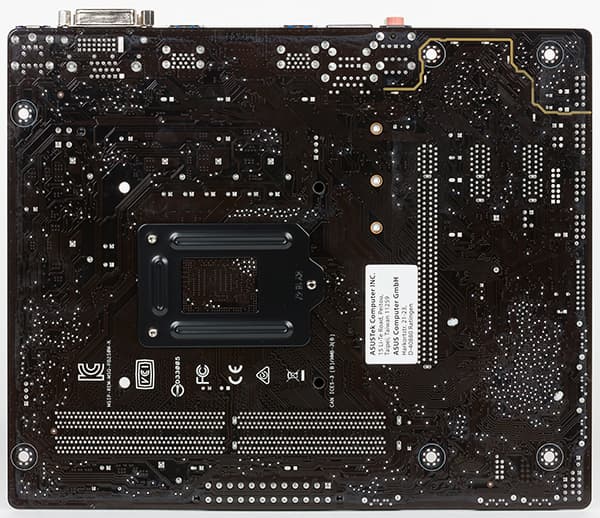

Плата Asus Prime B250M-K выполнена в форм-факторе microATX (226×185 мм), а для ее монтажа в корпус предусмотрено шесть отверстий.


Чипсет и процессорный разъем

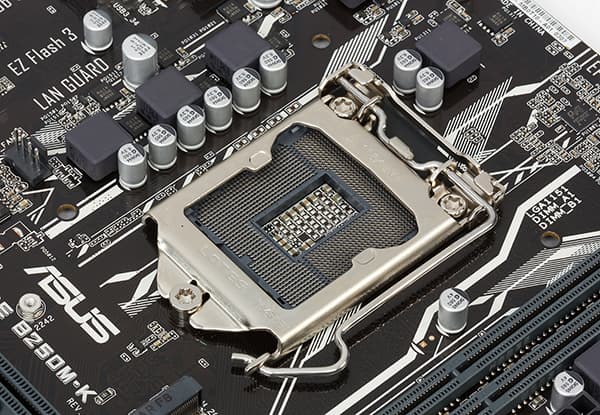

Плата Asus Prime B250M-K основана на чипсете Intel B250 и поддерживает только процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.

Память

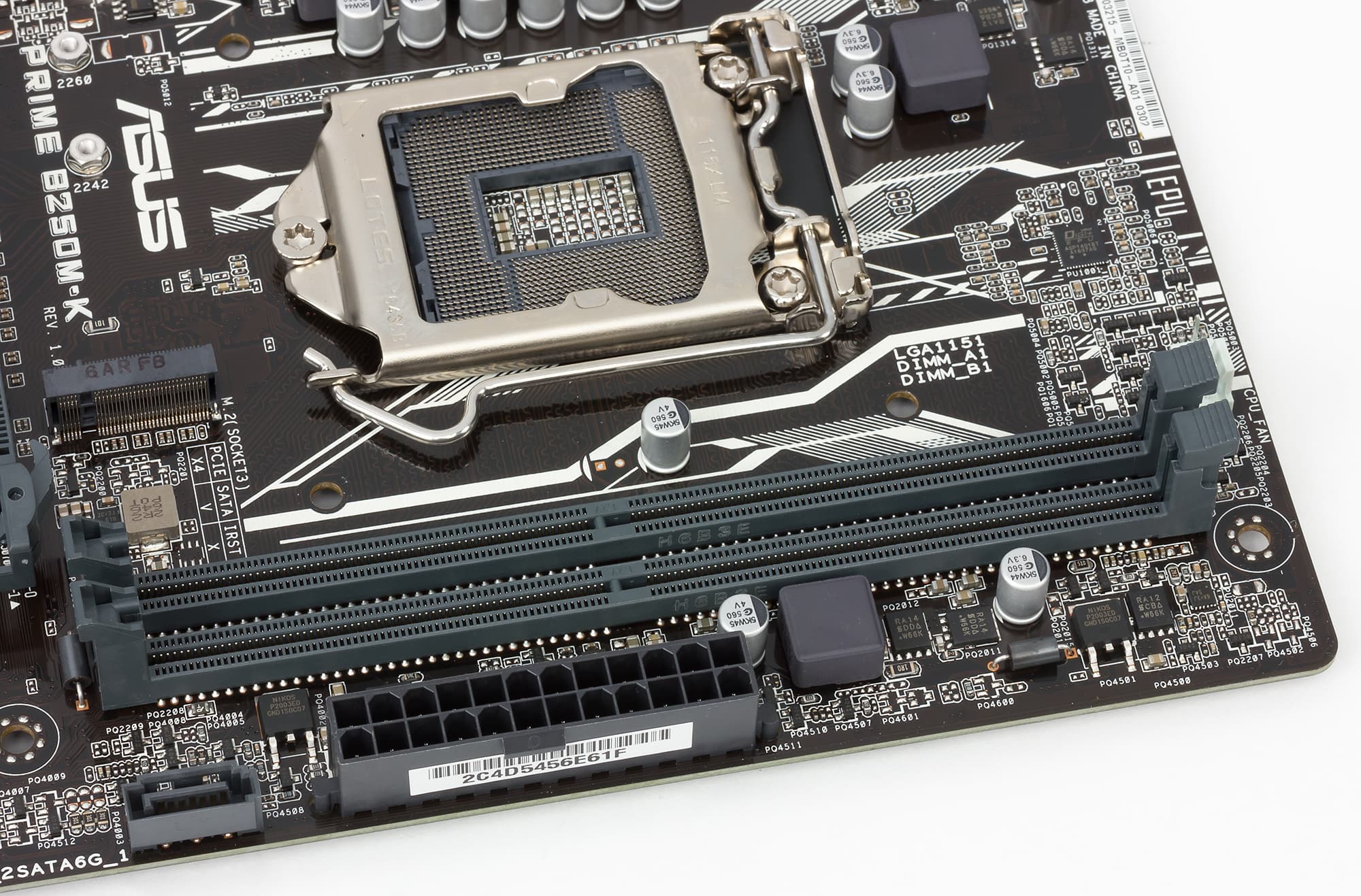

Для установки модулей памяти на плате Asus Prime B250M-K предусмотрено только два DIMM-слота (в бюджетном решении экономят на всем). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 32 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

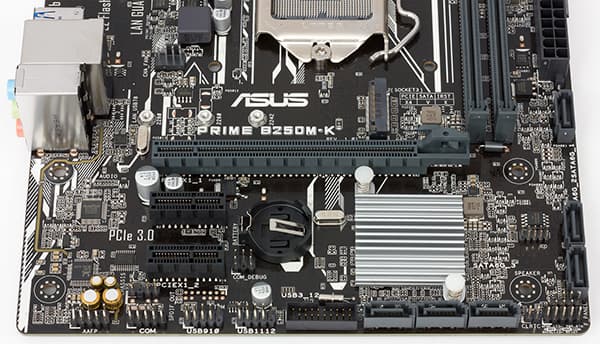

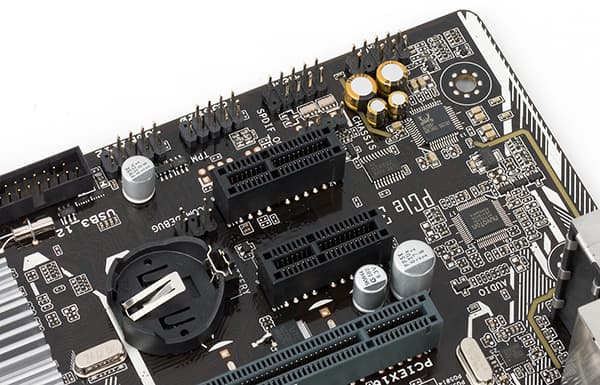

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Prime B250M-K имеется 1 слот PCI Express 3.0 x16, 2 слота PCI Express 3.0 x1 и 1 разъем M.2.

Слот PCI Express 3.0 x16 реализован с использованием 16 линий PCIe 3.0 процессора. Собственно, наличие только одного слота PCI Express 3.0 x16 здесь вполне логично — было бы просто верхом абсурда увидеть на бюджетной плате два таких слота, тем более что без дополнительной логики на платах с чипсетом Intel B250 все 16 процессорных портов PCIe 3.0 группируются только в один порт PCIe 3.0 x16.

Два слота PCI Express 3.0 x1 реализованы с использованием двух чипсетных портов PCIe 3.0.

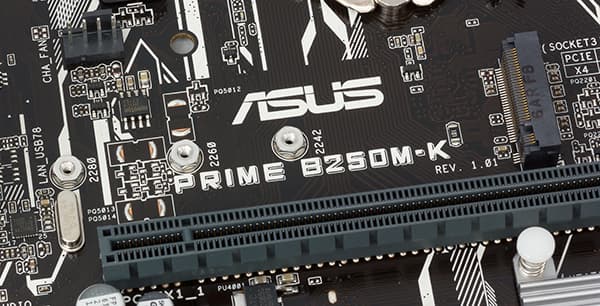

Разъем M.2 позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.

Видеоразъемы

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы DVI-D и VGA (D-Sub). На наш взгляд, набор видеовыходов если и не странный, то спорный. Возможно, производитель намекает на то, что такие платы покупают только пользователи с древними мониторами c разъемом D-Sub. Кстати, напомним, что чипсет нативно не поддерживает VGA-видеовыход, и для его реализации используется чип Realtek RTD 2166.

SATA-порты

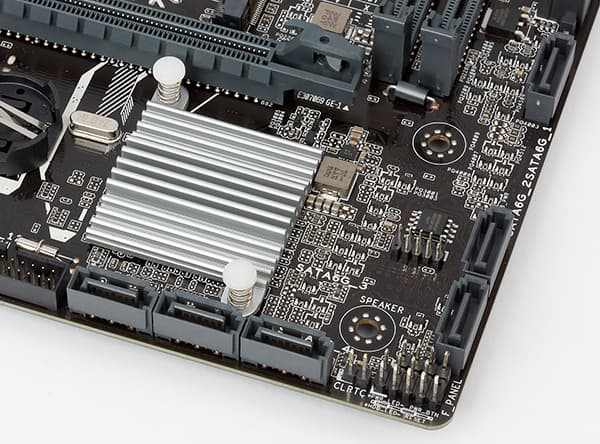

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel B250 контроллера. Все SATA-порты — вертикального типа. Они не поддерживают возможность создания RAID-массивов, что связано с ограничением чипсета.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и шесть портов USB 2.0.

Все USB-порты реализованы на базе чипсета Intel B250 (чипсет поддерживает до 12 портов USB, из которых 6 портов могут быть портами USB 3.0). Два порта USB 2.0 и четыре порта USB 3.0 вынесены на заднюю панель платы.

Для подключения еще четырех портов USB 2.0 на плате есть два разъема (по два порта на разъем). Два дополнительные порта USB 3.0 также подключаются через разъем на плате.

Сетевой интерфейс

Для подключения к сети на плате Asus Prime B250M-K имеется гигабитный сетевой контроллер Realtek RTL8111H. Этот контроллер задействует для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel B250 имеет 25 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. (в чипсете Intel Z270 30 HSIO портов). Это 6 портов USB 3.0, 12 портов PCIe и 6 портов SATA (еще один HSIO порт закреплен за сетевым контроллером физического уровня).

А теперь посмотрим, как все это реализовано в варианте платы Asus Prime B250M-K.

Для разъема M.2 требуется 4 чипсетных порта PCIe 3.0. Кроме того, два слота PCI Express 3.0 x1 и гигабитный сетевой контроллер — это еще 3 порта PCIe. В результате получаем, что требуется 7 чипсетных портов PCIe, то есть, меньше того, что может дать чипсет. Если учесть еще 6 портов USB 3.0 и 6 отдельных порта SATA 6 Гбит/с, получим, что всего потребуется 18 портов HSIO (один порт HSIO конфигурируется либо как SATA-порт, либо как порт PCIe, поскольку один SATA-порт разделяется с разъемом M.2). Как видим, все очень просто.

Блок-схема платы Asus Prime B250M-K показана на рисунке.

Казалось бы, даже скромные возможности чипсета Intel B250 реализованы в данном случае не в полной мере, вполне можно было бы добавить еще что-нибудь, места на текстолите уж точно полно. Правда, еще один разъем M.2 добавить не получится (чипсет Intel B250 поддерживает только один накопитель PCIe x4), но сетевой контроллер или контроллер USB 3.1 — вполне. Однако тогда это будет уже не бюджетный вариант платы начального уровня.

Дополнительные особенности

Собственно, о чем это мы? Ну какие дополнительные возможности могут быть у бюджетной платы? Да никаких. Пожалуй, единственное, что можно с натяжкой трактовать, как дополнительная особенность, это наличие подсветки контура, отделяющего зону аудиотракта. С обратной стороны платы вдоль этого полупрозрачного контура расположены светодиоды желтого свечения, которые заодно подсвечивают и всю плату с обратной стороны.

Система питания

Плата Asus Prime B250M-K имеет 24-контактный и 4-контактный разъемы для подключения блока питания.

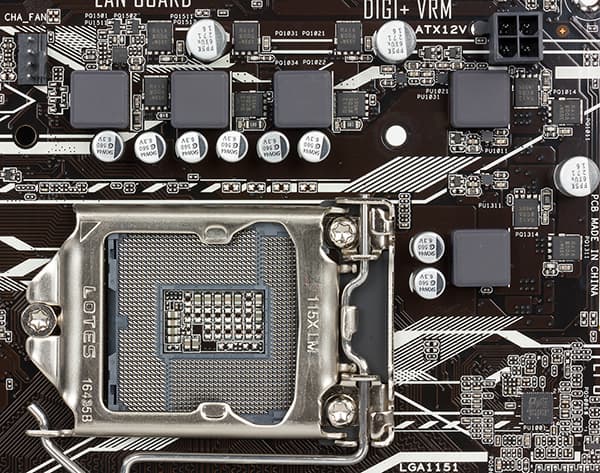

Регулятор напряжения питания процессора 5-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1401. В каналах питания, если мы не ошибаемся, используются MOSFET-транзисторы SIRA RA14 и RA12 компании Vishay.

Система охлаждения

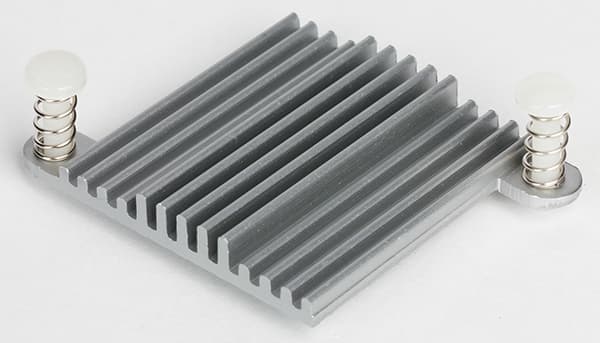

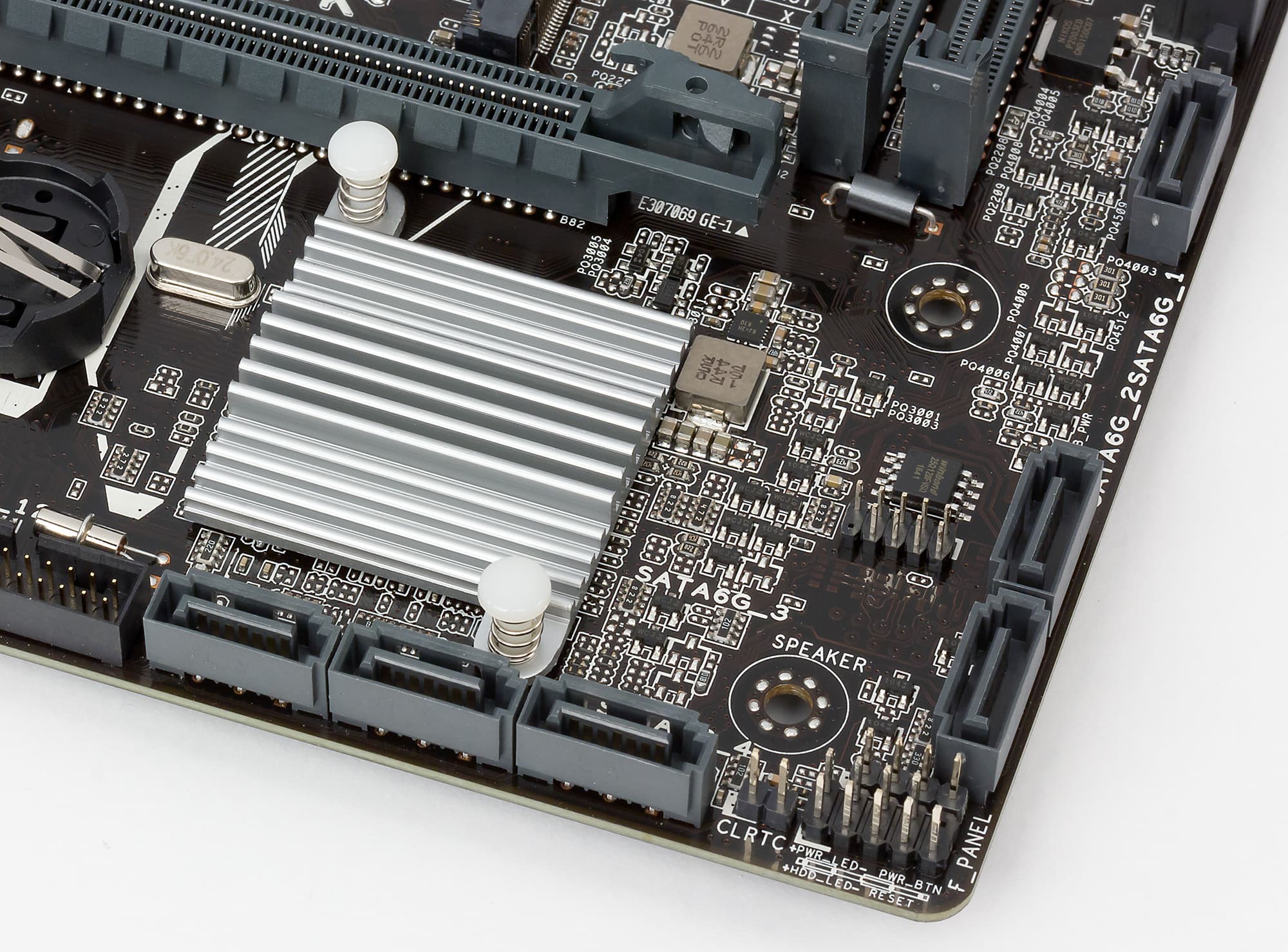

Система охлаждения платы Asus Prime B250M-K состоит всего из одного тонюсенького радиатора на чипсете. Элементы регулятора напряжения питания процессора радиаторами не прикрыты.

Помимо этого на плате имеется два четырехконтактных разъема для подключения вентиляторов.

Аудиоподсистема

Аудиоподсистема платы Asus Prime B250M-K очень простая и основана на аудиокодеке Realtek ALC887.

Элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено три аудиоразъема типа миниджек (3,5 мм).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Конечно, ожидать от такого аудиотракта выдающихся результатов не приходится. Все очень скромненько, бюджетненько. По результатам тестирования аудиотракт на плате Asus Prime B250M-K получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−75,2
Посредственно
Динамический диапазон, дБ (А)
74,4
Посредственно
Гармонические искажения, %
0,0038
Очень хорошо
Гармонические искажения + шум, дБ (A)
−68,5
Посредственно
Интермодуляционные искажения + шум, %
0,045
Хорошо
Взаимопроникновение каналов, дБ
−73,3
Хорошо
Интермодуляции на 10 кГц, %
0,029
Хорошо
Общая оценка
Хорошо

UEFI BIOS

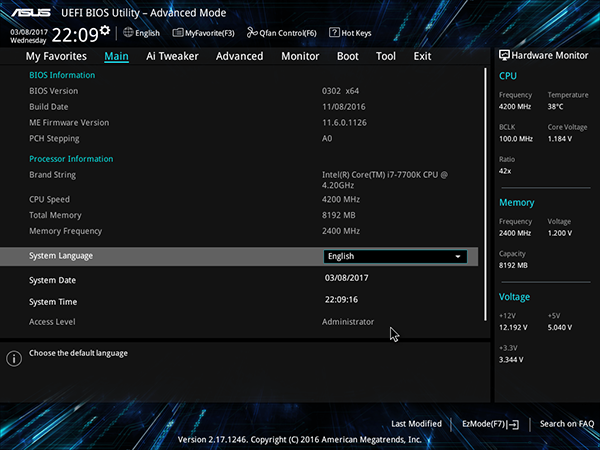

UEFI BIOS платы Asus Prime B250M-K учитывает особенности чипсета Intel B250, но по интерфейсу мало чем отличается от UEFI BIOS, который используется на других платах Asus.

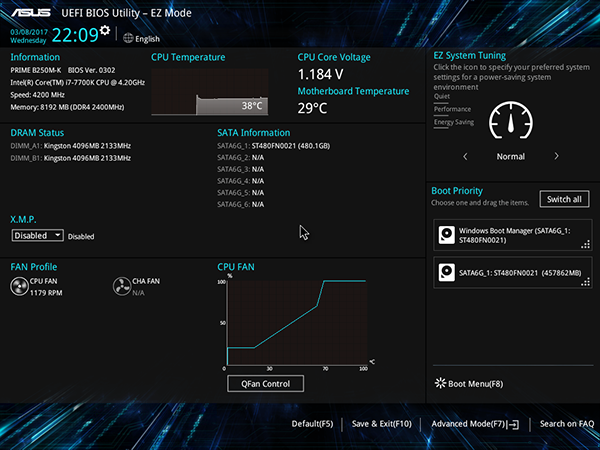

Здесь все стандартно. Есть два режима отображения: упрощенный (EzMode) и расширенный (Advanced).


Напомним, что чипсет Intel B250 не позволяет разгонять процессор и память. Однако в UEFI BIOS имеется традиционная вкладка Ai Tweaker, предназначенная для разгона процессора и памяти. Возможности изменения частоты тактового генератора BCLK в данном случае не предусмотрено вообще. Коэффициент умножения ядер процессора (в варианте процессора K-серии) изменять можно, причем задавать коэффициент умножения можно как для каждого случая числа загруженных ядер процессора, так и одновременно для всех загруженных ядер процессора. Однако максимальный коэффициент, который можно установить, равен максимальному коэффициенту процессора в режиме Turbo Mode. К примеру, в случае процессора Intel Core i7-7700K это 45.

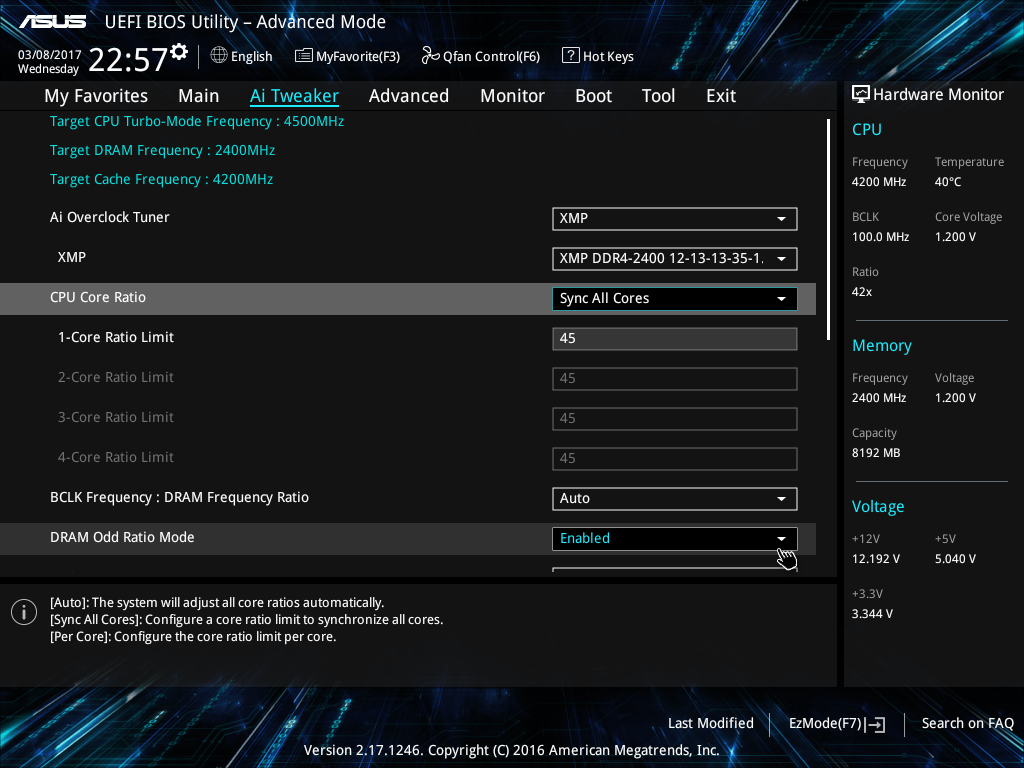

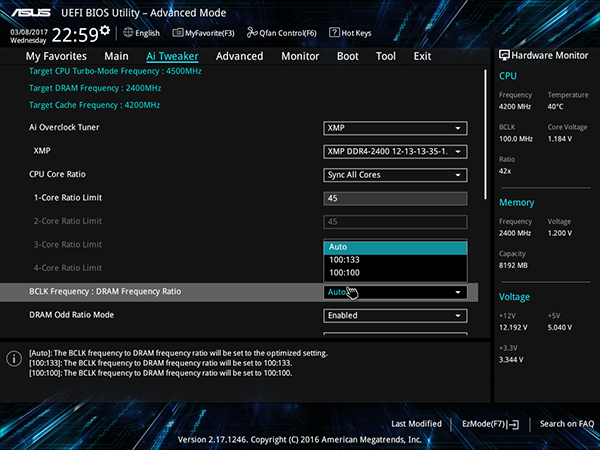

В настройках Ai Tweaker можно также задавать коэффициент BCLK Frequency : DRAM Frequency (100:100, 100:133) и настроить работу модулей памяти.

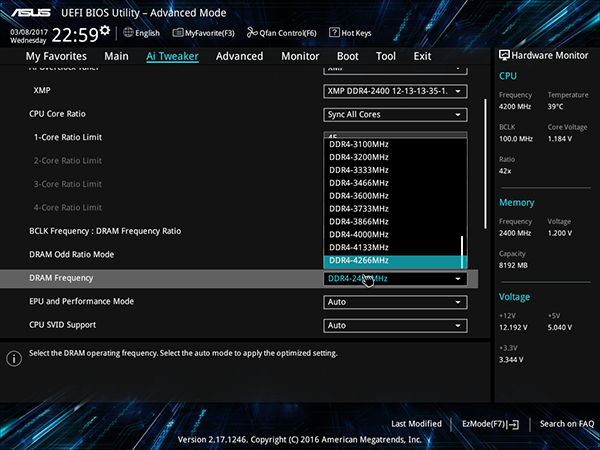

Максимальную частоту модулей памяти DDR4 можно установить равной 4266 МГц, но.... лишь установить. Реально максимальная частота памяти будет составлять лишь 2400 МГц..

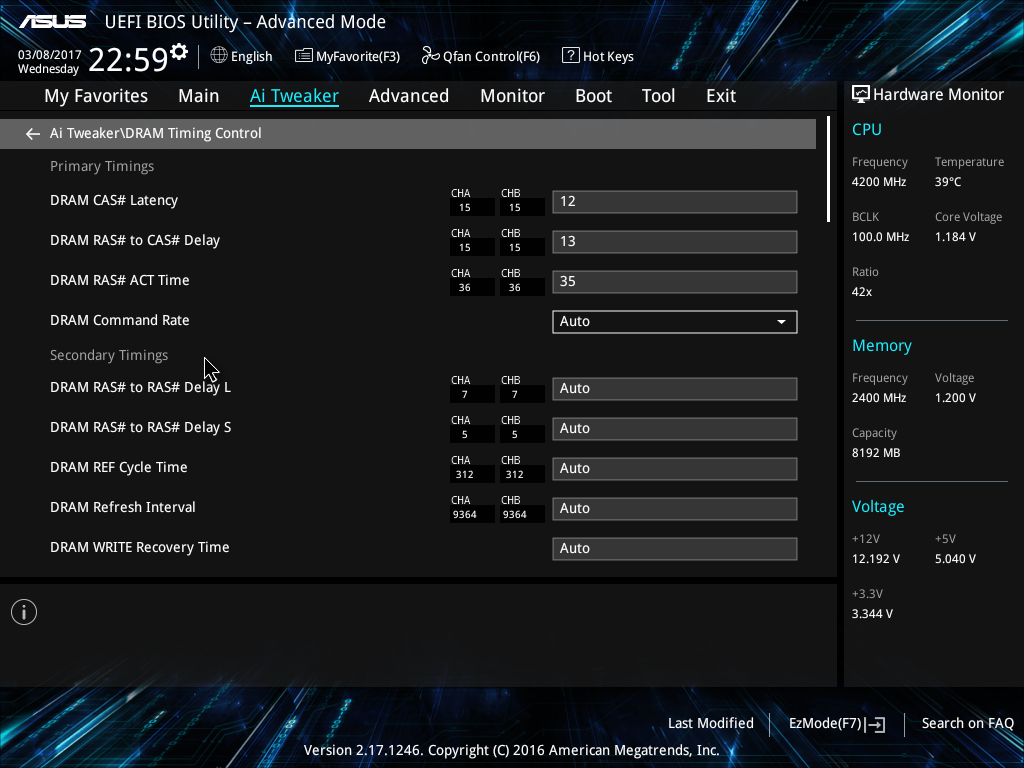

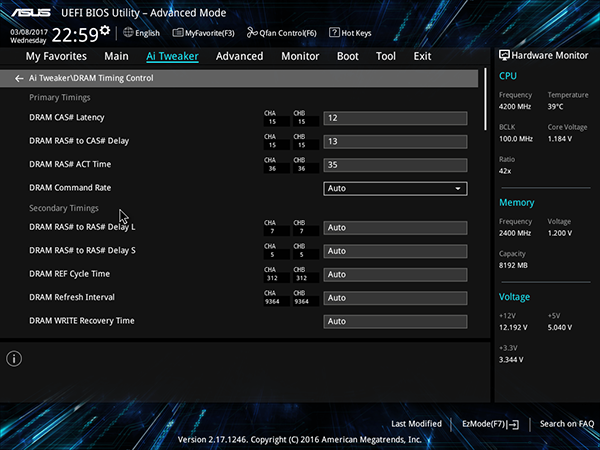

Единственное, что можно сделать с памятью, это поменять тайминги.

Есть возможность активации XMP-профилей памяти, но толку от этого нет, поскольку максимальная частота не может быть больше 2400 МГц (это ограничение чипсета).

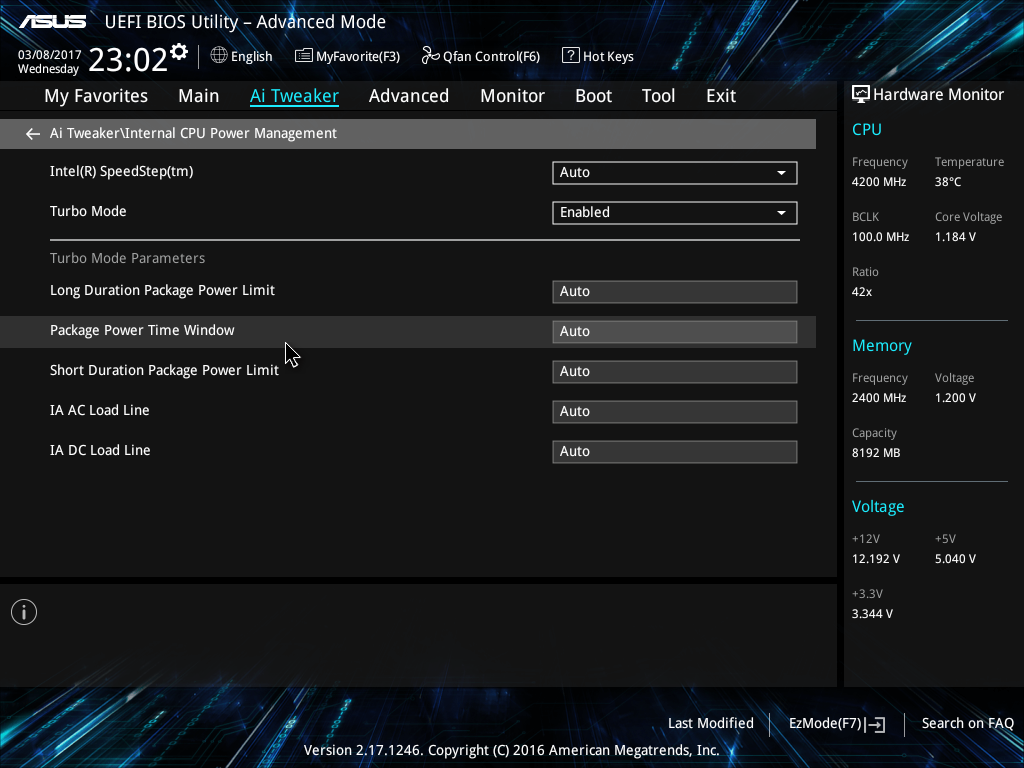

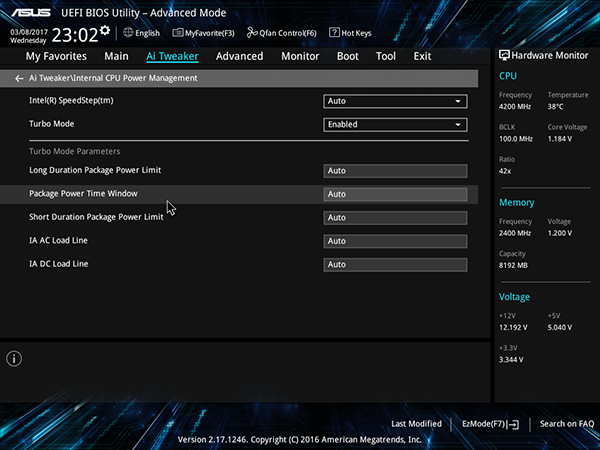

Кроме того, на вкладке Ai Tweaker есть бесполезный (без возможности разгона процессора) подраздел, позволяющий настроить напряжение питания процессора, а также настроить режим работы регулятора напряжения питания.

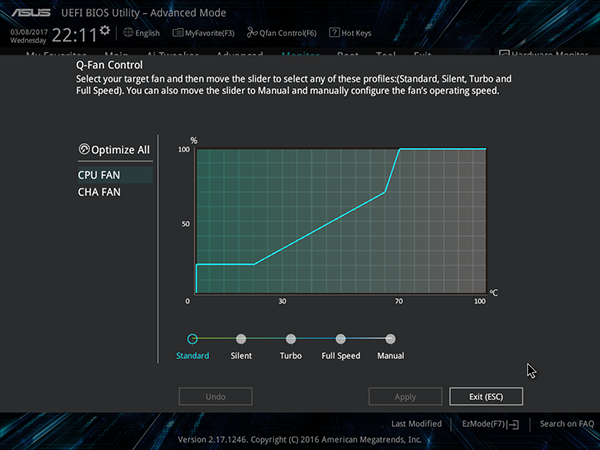

Как и на всех платах Asus, в UEFI BIOS можно настраивать скоростной режим работы вентиляторов, подключаемых к плате. Кроме выбора одного из четырех скоростных пресетов, можно настроить скоростной режим вручную по трем точкам на графике зависимости скорости вращения, задаваемой коэффициентом заполнения управляющих PWM-импульсов, от температуры процессора.

Выводы

Итак, еще раз отметим самое главное. Плата Asus Prime B250M-K выполнена в форм-факторе microATX. Это очень простая плата, в которой не в полной мере реализованы даже возможности чипсета Intel B250. Здесь все по минимуму. Один слот для видеокарты, два слота PCI Express 3.0 x1, причем если устанавливается двухслотовая видеокарта, то один из слотов PCI Express 3.0 x1 будет недоступен (он закрывается видеокартой). Вместо привычных четырех слотов памяти установлено только два, и плата поддерживает максимум 32 ГБ памяти. Аудиотракт на плате самый простенький и, конечно же, не с выдающимися характеристиками. Естественно, ни о каком разгоне процессора в данном случае речь не идет, поэтому нет смысла использовать эту плату в сочетании с процессорами с разблокированным коэффициентом умножения (K-серия). Немного устаревший, рассчитанный на старые мониторы набор видеовыходов и полное отсутствие каких-либо дополнительных возможностей завершают картину. Одним словом, это бюджетная плата.

Но все эти ограничения компенсируются стоимостью Asus Prime B250M-K: розничная цена платы на момент написания статьи была чуть ниже 5 тысяч рублей. И за такие адекватные деньги плата воспринимается уже совсем по-иному. Это основа для «рабочей лошадки», отличное решение для офисного или школьного ПК. Кроме того, она может служить основой и для домашнего универсального недорогого компьютера.


Плата предоставлена на тестирование производителем
