Asus P9D WS

Недорогая плата для рабочих станций на чипсете Intel C226


В ассортименте новых материнских плат Asus имеется отдельная серия WS (Workstation), которая позиционируется как серия плат для рабочих станций. В эту сериювходят восемь «актуальных» материнских плат. Об одной плате (Asus Z87 WS) из этой серии мы уже писали на нашем сайте, а в этой статье мы рассмотрим плату Asus P9D WS.

Отличительной особенностью этой платы является то, что она поддерживает не только процессоры Intel Core четвертого поколения (Haswell), но и новые процессоры серии Intel Xeon E3-1200 v3 (архитектура Haswell).

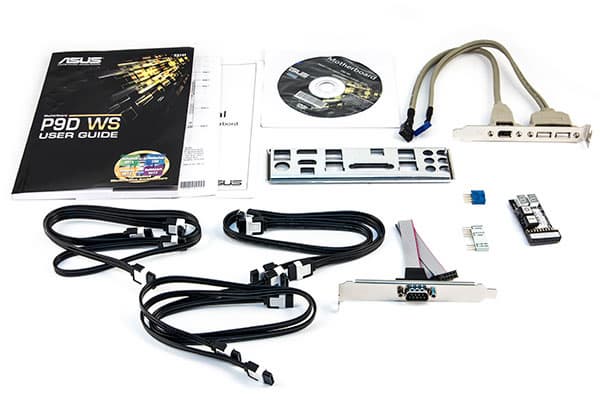

Комплектация и упаковка

Плата Asus P9D WS поставляется в двойной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), заглушка задней панели платы, планка COM-порта, планка под два порта USB 2.0 и один порт FireWire для монтажа на заднюю сторону корпуса. Кром того, есть и традиционный Q-коннектор (им комплектуются все платы Asus) для облегчения подключения корпусных проводов к плате и модуль, называемый G.P. Diagnosis card, на который вынесено индикатор POST-кодов и кнопка включения и перезагрузки.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus P9D WS приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения, Intel Xeon E3-1200 v3
Процессорный разъем
LGA1150
Чипсет
Intel C226
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC892
Сетевой контроллер
2 × Intel i210
Слоты расширения
3 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
1 × PCI Express 2.0 x1
2 × PCI (33 МГц)
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
Количество USB портов
4× USB 3.0
9 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × DVI
1 × S/PDIF (оптический, выход)
2 × USB 2.0
2 × USB 3.0
2 × RJ-45
1 × PS/2
6 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
5 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
4 × разъема для подключения портов USB 2.0
1 × разъем для подключения LPT-порта
1 × разъем для подключения порта FireWire
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×245 мм)

Форм-фактор

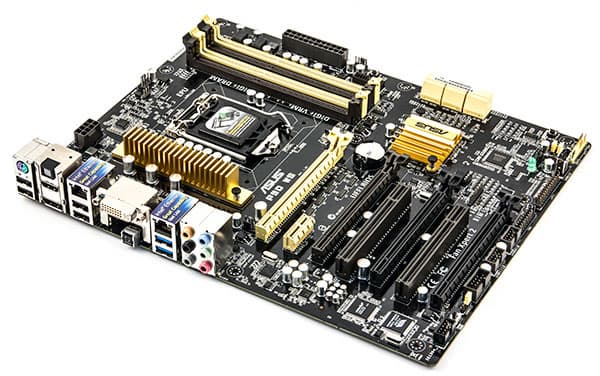

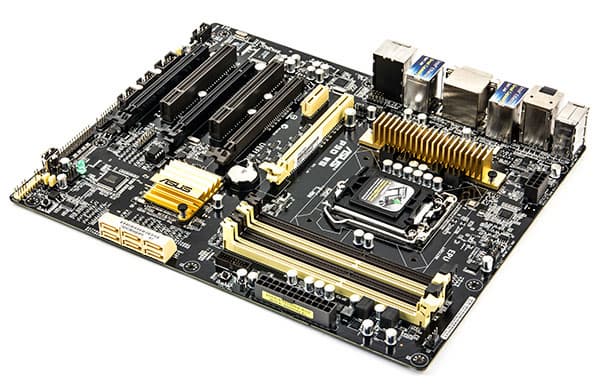

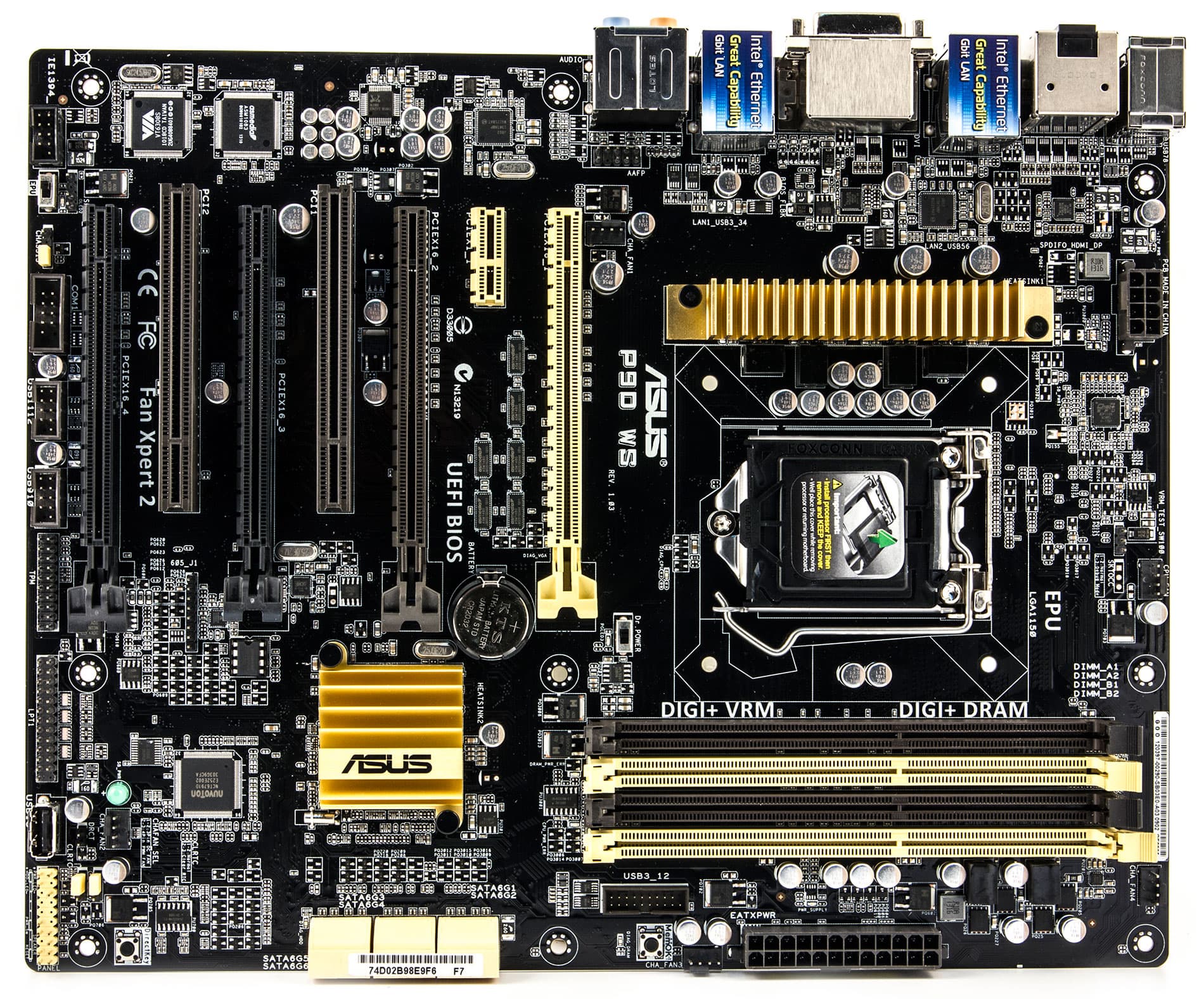

Плата Asus P9D WS выполнена в стандартном форм-факторе ATX (305×245 мм), а для ее монтажа предусмотрены девять стандартных отверстий.

Чипсет и процессорный разъем

Поскольку плата Asus P9D WS поддерживает не только процессоры Intel Core четвертого поколения с разъемом LGA1150, но и новые процессоры серии Intel Xeon E3-1200 v3 (они также имеют разъем LGA1150), основой этой палаты является чипсет Intel C226.

Вообще, по сути, чипсет Intel C226 по своим функциональным возможностям мало чем отличается от чипсета Intel Z87. Главное отличие — это поддержка процессоров серии Intel Xeon E3-1200 v3. А в остальном Intel C226 — это аналог Intel Z87. Так, чипсет Intel C226 поддерживает возможность использования процессорного графического ядра, имеет встроенный контроллер на 8 линий PCI Express 2.0, встроенный SATA-контроллер на шесть портов SATA 6 Гбит/с с возможностью создания RAID-массивов уровней 0,1, 5 и 10 (технология Intel Rapid Storage). Кроме того, чипсет Intel C226 поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0.

Также в чипсет Intel C226 встроен MAC-уровень гигабитного сетевого интерфейса.

А вот набор поддерживаемых чипсетом Intel C226 технологий отличается от набора технологий, поддерживаемых чипсетом Intel Z87.

Технология Intel C226 Intel Z87
Виртуализации Intel VT-d да да
Intel Trusted Execution да нет
Intel vPro да нет
Intel Management Engine да да
Intel для защиты от краж да да
Intel Rapid Storage да да
Intel Rapid Storage enterprise да нет
Intel Node Manager да нет
Intel Standard Manageability да нет
Intel Smart Response да да
Intel Rapid Start да да

Как видим, чипсет Intel C226 поддерживает технологии, актуальные для корпоративного сектора, а чипсет Intel Z87 их не поддерживает.

Память

Для установки модулей памяти на плате Asus P9D WS предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке модулей памяти. Отметим также, что плата поддерживается память с XMP-профилями, а также память c ECC.

Слоты расширения

Для установки видеокарт и плат расширения на материнской плате предусмотрено три слота с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16), один слот с форм-фактором PCI Express 2.0 x16, один слот PCI Express 2.0 x1 и два слот PCI.

Слоты с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16) реализованы с использованием 16 линий PCI Express 3.0 процессоров Haswell. Они работают следующий образом.

Первый (если считать от процессорного разъема) слот PCIe 3.0 x16 (он маркируется желтым цветом) может работать на скорости x16 или на скорости x8. Второй слот PCIe 3.0 x16 (они маркируются коричневым цветом) может работать на скорости x8 или на скорости x4 Ну а третий слот PCIe 3.0 x16 всегда работает на скорости x4.

Если используется только одна дискретная видеокарта, то ее рекомендуется устанавливать в первый слот PCIe 3.0 x16, который в этом случае будет работать на скорости x16.

При использовании двух видеокарт их нужно устанавливать в первый и второй слоты PCIe 3.0 x16. В этом случае обе карты будут функционировать на скорости x8.

В конфигурации с тремя видеокартами их устанавливают в первый, второй и третий слоты PCIe 3.0 x16. В этом случае первый слот будут функционировать на скорости x8, а второй и третий — на скорости x4.

Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 линий PCI Express 3.0 (всего их насчитывается шесть на плате).

Интересно, что данная плата не поддерживает технологию NVIDIA SLI. А вот технология AMD CrossFireХ поддерживается даже в случае установки четырех видеокарт (еще одна в слот с форм-фактором PCI Express 2.0 x16, функционирующий на скорости x4).

Слоты PCI Express 2.0 x1, и PCI Express 2.0 x16, функционирующий на скорости x4, реализованы с использованием пяти линий PCI Express 2.0, поддерживаемых чипсетом Intel С226.

Поскольку сам чипсет Intel С226 не имеет нативной поддержки шины PCI, для реализации двух слотов PCI (32-битных) на плате используется мостик PCIe—PCI, в качестве которого выступает контроллер ASMedia ASM1083.

Видеоразъемы

Несмотря на тот факт, что данная плата, в силу своего позиционирования, подразумевает использование дискретной графики, на ней реализованы порты DVI-I (1920×1200 @60 Гц), HDMI (4000×2000 @24 Гц) и DisplayPort (3200×2000 @60 Гц) для подключения монитора в том случае, если используется встроенное в процессор графическое ядро. Кроме того, поддерживается возможность одновременного подключения трех мониторов.

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено четыре порта USB 3.0 и девять портов USB 2.0. Причем, четыре порта USB 3.0 и четыре порта USB 2.0 выведены на заднюю панель платы. Еще один порт USB 2.0 реализован на самой плате, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения двух портов USB 3.0 и два разъема для подключения четырех портов USB 2.0).

Все порты USB реализованы на базе чипсета Intel С226, никаких дополнительных хабов и контроллеров не применяется.

Аудиоподсистема

Аудиподсистема на плате Asus P9D WS основана на базе 8-канального HD-кодека Realtek ALC892. Собственно, учитывая, что эта плата не позиционируется как игровая или как плата для мультимедийного ПК, где нужна продвинутая аудиподсистема, применение этого недорогого кодека вполне логично о обосновано.

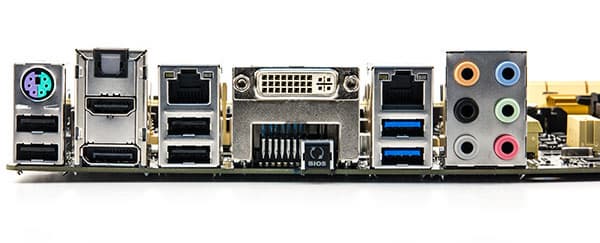

На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus P9D WS реализовано два гигабитных интерфейса на базе двух контроллеров Intel i210. При этом поддерживается функция объединения каналов связи с целью увеличения пропускной способности.

Дополнительные особенности

К дополнительным особенностям платы стоит отнести наличие разъемов для подключения COM-порта, порта Firewire (IEEE 1394) на базе контроллера VIA VT6308S, LPT-порта и даже разъема PS/2 для подключения мыши или клавиатуры. В принципе, для рабочей станции, наличие таких разъемов лишнем не будет. Правда, вот планки с LPT-портом в комплекте нет, а приобрести ее отдельно сегодня уже проблематично.

Как уже отмечалось, данная плата комплектуется модулем G.P. Diagnosis card, на котором расположены кнопки включения и перезагрузки, а также индикатор POST-кодов. Данный модуль устанавливается в разъем TPM (Trusted Platform Module), предназначенный для модуля TPM. Правда, при установке модуля G.P. Diagnosis card на плату, он оказывает развернутым кнопками и индикатором к самой плате, что не очень удобно при работе.

Среди других особенностей платы стоит отметить наличие традиционных для плат Asus кнопок DirectKey (позволяет легко заходить в BIOS), MemOK! (для запуска системы в случае установки «необычных» модулей памяти) и BIOS Flashback (для обновления BIOS с USB-флэш накопителя).

Есть на плате и традиционный переключатель и EPU, а также переключатель, Asus Dr. Power. Этот переключатель позволяет активировать одноименную функцию (при установке соответствующей утилиты), смысл которой заключается в отслеживании проблем с блоком питания и выводу на экран соответствующих уведомлений. А вот переключателя TPU на плате отсутствует, что вполне логично, поскольку рабочая станция не предполагает возможность разгона процессоров.

Система питания

На плате Asus P9D WS имеются стандартные 24-контактный и 8-контактный разъемы для подключения блока питания. Никаких дополнительных разъемов для подключения питания не предусмотрено. Вообще,обычно на топовых материнских платах с возможностью установки четырех видеокарт предусматривается дополнительный разъем питания. К примеру, на плате Asus Z87-WS, которая также ориентирована на рабочие станции, на ней имеется не один, а два 8-контактных разъема для подключения блока питания. Кроме того, имеется и еще один 6-контатный разъем EATX 12 В. Однако, в случае с платой Asus P9D WS в дполнительном питании нет необходимости, поскольку о разгоне видеокарт на данной плате речи не идет.

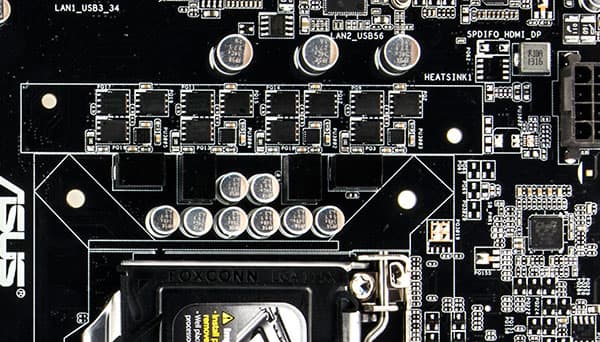

Судя по количеству дросселей, регулятор напряжения питания процессора является 4-канальным и основан на PWM-контроллере Digi+ с маркировкой ASP1108. Каждый канал питания включает в себя отдельный MOSFET-драйвер и три MOSFET-транзистора производства ON Semiconductor (два транзистора 4937N и один транзистор 4955N).

Система охлаждения

Система охлаждения на плате на плате Asus P9D WS довольно простая и включает в себя всего два небольших радиатора. Первый радиатор установлен на MOSFET-транзисторах регулятора напряжения питания процессора, а второй — на чипсете Intel C266.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Один разъем предназначен для подключения вентилятора кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Кроме того, на плате имеется перемычка, которая позволяет выбрать тип подключенных корпусных вентиляторов (трехконтактные или четырехконтактные).

Следует отметить, что плата Asus P9D WS не позволяет контролировать скорость вращения трехконтактных вентиляторов (управление по напряжению). То есть, поддерживается только PWM-управление скоростью вращения четырехконтактных вентиляторов.

UEFI BIOS

Если говорить об UEFI BIOS, то, несмотря на схожесть интерфейса, он отличается от UEFI BIOS на других платах Asus.

В дальнейшем мы рассмотрим особенности UEFI BIOS версии 1205 на примере процессора Intel Core i7-4770K с разблокированным коэффициентом умножения.

Собственно, как и на всех платах компании Asus, UEFI BIOS на плате Asus P9D WS имеет два режима отображения: простой (EZ Mode) и полный (Advanced Mode). Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров. А вот тонкая настройка платы и разгон системы доступен только в режиме Advanced Mode.

Опять таки, как и на всех платах Asus, имеется возможность очень просто обновить версию UEFI BIOS, используя для этого встроенную в сам UEFI BIOS утилиту ASUS EZ Flash 2 Utility. Все, что для этого нужно — это флэшка, на которую записывается новая версия UEFI FIOS.

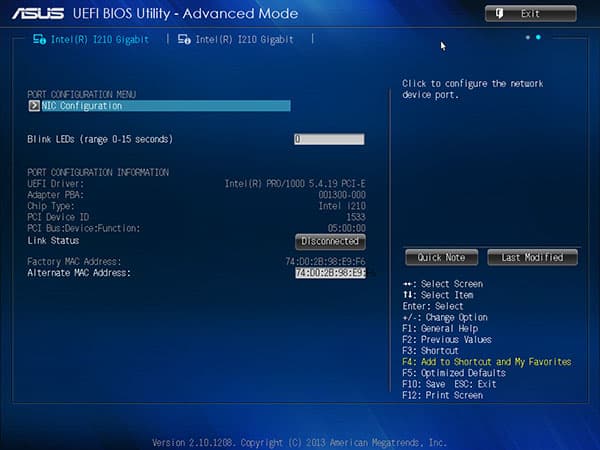

Есть в UEFI BIOS платы Asus P9D WS и две закладки, позволяющие настраивать режим работы сетевых контроллеров Intel i210 (на других платах Asus, в UEFI BIOS таких закладок, естественно, нет)

Ну и, конечно же, возможности UEFI BIOS платы Asus P9D WS в плане разгона системы существенно отличаются от возможностей UEFI BIOS на платах Asus с чипестом Intel Z87.

Для разгона процессора и памяти традиционно предназначена вкладка Ai Tweaker. Вообще, для всех плат Asus на базе чипсета Intel Z87 разгон процессора возможен только при активированной технологии Intel Turbo Boost и только, когда для параметра Ai Overclock Tuner на вкладке Ai Tweaker установлено значение XMP или Manual. В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора.

В UEFI BIOS платы Asus P9D WS с чипсетом Intel C226 все немного иначе. Во-первых, для параметра Ai Overclock Tuner предусмотрено только два значения: XMP и Auto. При выборе значения XMP активируется XMP профиль для модулей памяти и появляется возможность менять коэффициент умножения ядер процессора. Однако возможность изменения частоты тактового генератора BCLK не предусмотрена.

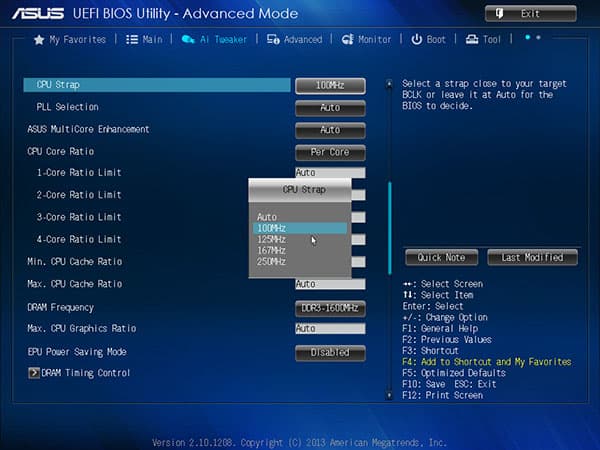

Впрочем, имеется параметр CPU Strap (аналогичный параметр предусмотрен и в UEFI BIOS других плат Asus на базе чипсета Intel Z87) , для которого можно выбрать значения Auto, 100, 125, 167 и 250 МГц. Частота CPU Strap синхронизована с частотой BCLK и если для CPU Strap задать значение 125 МГц, то и значение BCLK станет равным 125 МГц. Фактически, этот параметр позволяет быстро задавать частоты BCLK, для которых значение DMI/PEG Clock составляет ровно 100 МГц.

Коэффициент умножения можно задавать для каждого случая числа загруженных ядер процессора, а можно задавать одновременно для всех загруженных ядер процессора.

Кроме коэффициента умножения ядер процессора, в настройках Ai Tweaker можно задавать минимальное и максимальное значения коэффициента умножения для кэша L3 (CPU Cache Ratio). По умолчанию эти коэффициенты принимают значения, зависящие от установленной частоты ядер процессора (режим Auto).

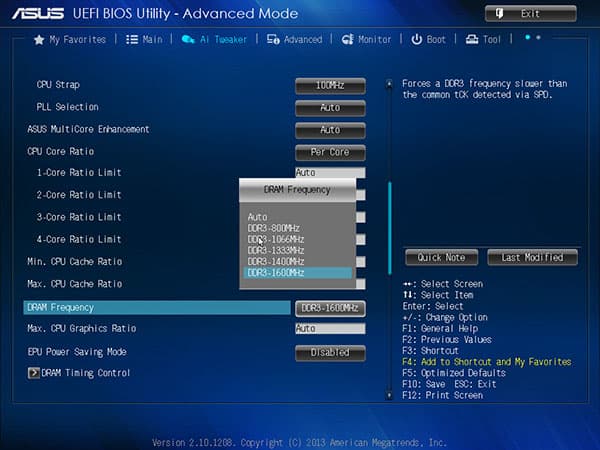

Так же, имеется возможность задавать максимальную частоту графического ядра и выбирать частоту работы памяти DDR3. Правда, если на платах Asus c чипсетом Intel Z87 максимальная частота памяти может составлять до 3200 МГц, то на плате Asus P9D WS предусмотрено только пять режимов работы памяти: DDR3-800/1066/1333/1400/1600 (при значении CPU Strap 100 МГц).

Так же в разделе Ai Tweaker можно настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания.

Кроме того, как и на всех платах Asus, в UEFI BIOS платы Asus P9D WS имеется возможность настроить скоростные режимы всех вентиляторов, подключенных к плате. Однако делать это лучше не в UEFI FIOS, а с использованием утилиты Fan Xpert 2, входящей в состав фирменного пакета Asus AI Suite III.

Ну а теперь о самом главном.

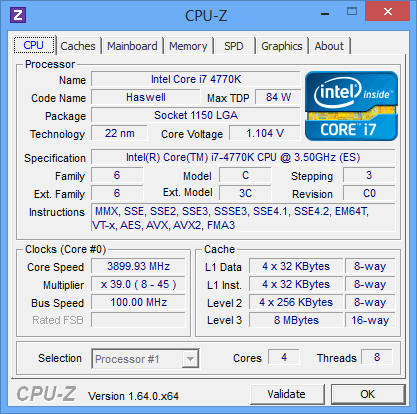

Несмотря на формальную возможность менять коэффициент умножения ядер процессора (для разблокированных процессоров K-серии), на самом деле, чипсет Intel C266 этого не поддерживает. То есть, при частоте BCLK 100 МГц можно, к примеру, выбрать коэффициент умножения для ядер процессора 45, однако при загрузке процессора максимальный коэффициент умножения будет равен 39 (в соответствии с режимом Turbo Boost).

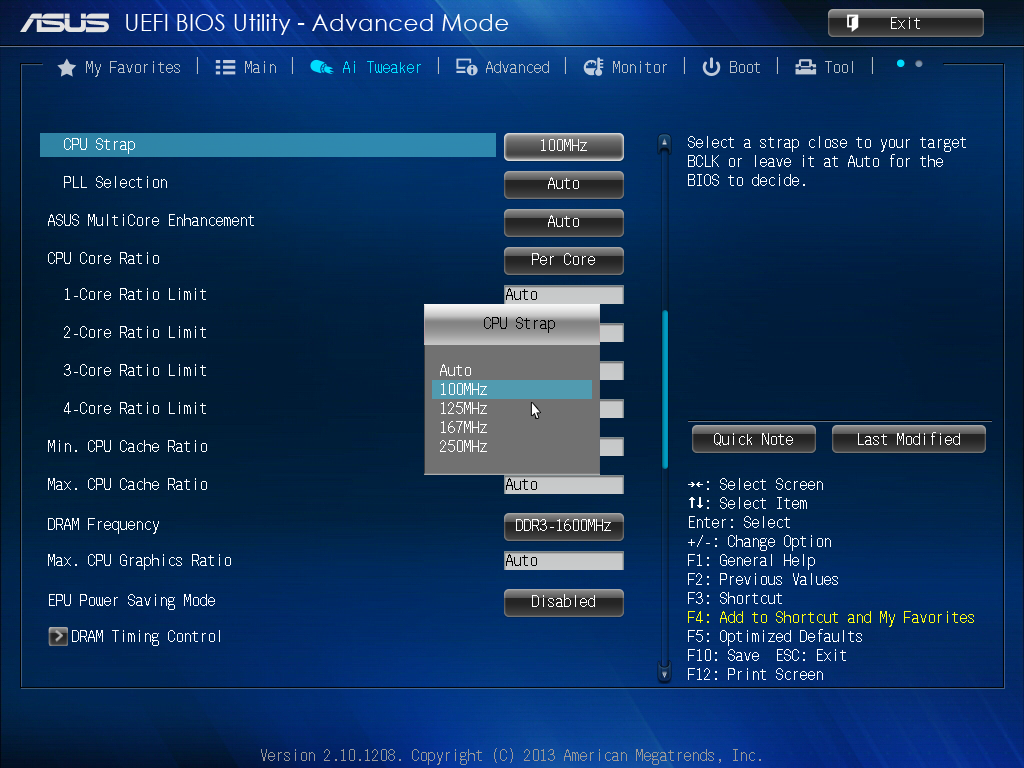

В UEFI BIOS можно задать значение CPU Strap 125, 167 или 250 МГц, но! Система при этом не будет грузиться вообще. То есть, по всей видимости, чипсет Intel C266 просто не поддерживает возможность изменения частоты BCLK.

Вообще, складывается ощущение, что к плате Asus P9D WS просто «топорно», на скорую руку привинтили UEFI BIOS от платы на чипсете Intel Z87. Причем, кое-что «подпилили», но многое так и не успели.

Одним словом, эта плата не позволяет разгонять процессоры, а все имеющиеся разгонные настройки в UEFI BIOS — это не более, чем фикция.

Конечно, многие скажут, что возможность разгона процессора на рабочей станции — это не актуально. Возможно, это и так. Однако уж коль скоро в UEFI BIOS имеются настройки, позволяющие разгонять процессор, то хотелось бы, что бы они работали.

Фирменные утилиты

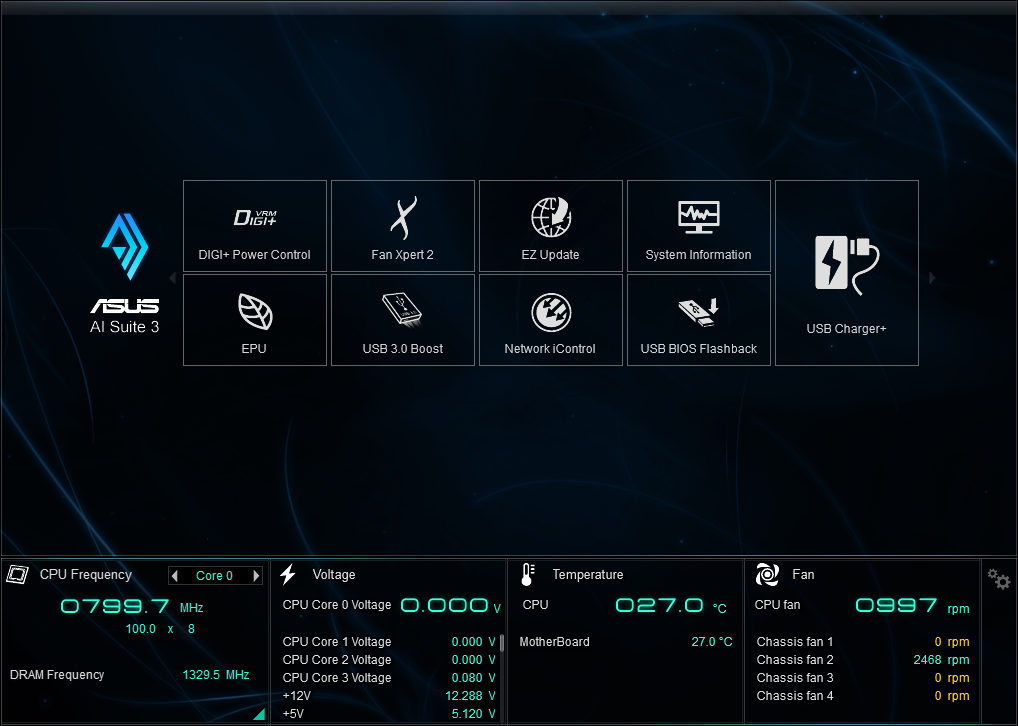

Традиционно, в комплекте со всеми платами Asus поставляется и ряд фирменных утилит. Причем, большинство этих утилит входит в пакет Asus AI Suite III, который объединяет их общим интерфейсом. К плате Asus P9D WS так же прилагается пакет Asus AI Suite III, однако в силу особенностей платы, он несколько отличается от пакета Asus AI Suite III для плат Asus на базе чипсета Intel Z87.

Так, вместо утилиты Dual Intelligent Processors 4 в состав пакета Asus AI Suite III для платы Asus P9D WS входит утилита Asus Performance and Power Saving Utilities, которая объединяет в себе утилиту XFan Xpert 2, EPU и Digi+ Power Control. Собственно, эти утилиты присутствуют и в пакете Dual Intelligent Processors 4, но, помимо них, имеются также и утилиты 4-Way Optimization и TPU, которые позволяют разгонять процессор. Ну а по причине невозможности разгона процессора на плате Asus P9D WS, в пакете Asus Performance and Power Saving Utilities эти утилиты отсутствуют.

Собственно говоря, без возможности разгона процессора утилита Digi+ Power Control становится практически бессмысленной. Ну действительно, зачем настраивать регулятор напряжения питания процессора и памяти, если не предполагается их разгон?

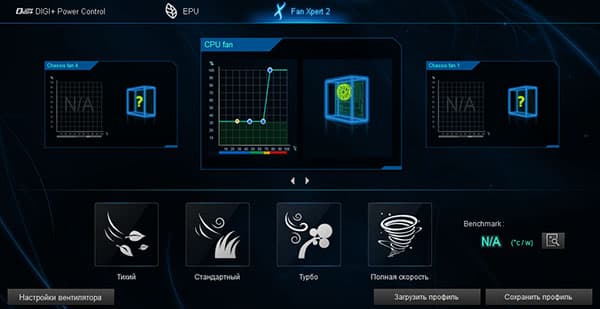

А вот утилита XFan Xpert 2, которая позволяет настраивать режим работы вентиляторов, весьма актуальна.

Что же касается остальных утилит, входящих в пакет Asus AI Suite III, то они точно такие же, как и на всех других платах Asus.

Выводы

Итак, в заключение еще раз остановимся на плюсах и минусах платы для рабочих станций Asus P9D WS.

Судя по логотипам на коробке, эта плата оптимизирована под такие приложения, как Adobe Photoshop CS6, AutoCAD 2013, SolidWorks 2012 и Invertor 2012. Правда, в чем заключается эта оптимизация — непонятно.

К особенностям данной платы можно отнести тот факт, что она поддерживает и процессоры Intel Core четвертого поколения, и процессоры серии Intel Xeon E3-1200 v3. Является ли данная особенность преимуществом этой платы — вопрос сложный. Но в любом случае вместе с процессорами серии Intel Xeon E3-1200 v3 получают поддержку памяти ECC и набор технологий, не поддерживаемых чипсетом Intel Z87.

К минусам платы формально можно отнести невозможность разгона процессора (несмотря на кажущуюся возможность разгона в настройках UEFI BIOS).

Как мы уже отмечали, в ассортименте компании ASUS имеется несколько моделей плат, ориентированных на рабочие станции. В частности, это Asus P9D WS и Asus Z87 WS. Плата Asus Z87 WS основана на чипсете Intel Z87 и позволяет разгонять процессоры Intel K-серии, она более навороченная, имеет больше SATA-портов и портов USB 3.0. С другой стороны, на плате Asus Z87 WS нет слотов PCI и нет разъема для подключения LPT-порта.

С другой стороны, есть и заметные отличия в ценовой политике. Если плата ASUS P9D WS стоит порядка 8 тыс. руб., то плата ASUS Z87 WS обойдется уже в 11-12 тыс. руб.  В любом случае, выбор мы оставляем за читателями.
