ASUS P5GDC-V Deluxe — системная плата на базе чипсета Intel 915G


Топовая плата на базе i915G Express впечатляюще выглядит и в сравнении с продуктами конкурентов на более «престижных» чипсетах (например, i925X). Модель интересна не только своей богатой функциональностью подключения периферии, но и поддержкой обоих типов памяти. Как это влияет на скорость — читайте в разделе с результатами предварительного тестирования.

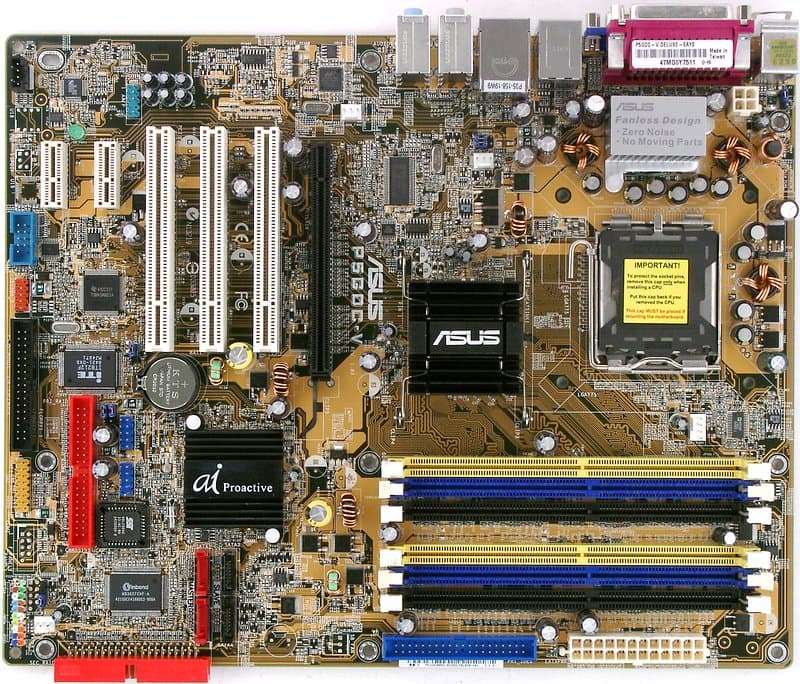

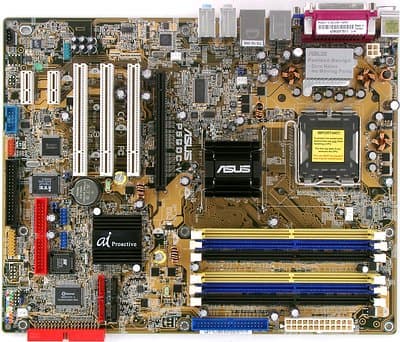

Количество разъемов IDE/SATA обрекает плату на их не совсем удачное взаимное расположение, но это, пожалуй, единственный заметный недостаток разводки. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом — крайне не рекомендуется и даже запрещается физический контакт с «внутренностями» системы до полного обесточивания платы. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 1 конденсатор на 1500 мкФ, 4 по 1000 мкФ и несколько менее емких. Также на плате находятся стабилизаторы напряжения шины PCIEx16 (включающий 2 конденсатора по 1000 мкФ) и памяти (4 по 1000 мкФ, усилен применением индуктивных элементов).

На момент написания статьи в линейке плат ASUS на i915G было всего две модели, включая уже рассмотренную ранее P5GD1-VM (mATX). Очевидно, что сравнивать их напрямую некорректно, интереснее факт почти полной идентичности описываемой платы и P5GDC Deluxe/Pro на i915P — это единственные модели ASUS под два типа памяти. P5GDC Pro заметно попроще, а обе Deluxe-модели отличаются только чипсетом, и даже разводка у них единая, причем разведены, но не распаяны на этих платах разъем для подключения второго COM-порта на планке (но он реально не распаян ни на одной модели) и разъем S/PDIF. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627EHF-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 4 вентиляторов (с возможностью включения Q-Fan для двух их них);
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, поддержка всех современных процессоров, включая модели Celeron D);
  • 2 разъема под DDR2 SDRAM DIMM (до 2 ГБ DDR2-400/533, модули объемом от 256 МБ, поддерживается установка частоты памяти в 600 МГц, что, впрочем, практически лишено смысла) и 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR333/400, модули объемом от 256 МБ), одновременно возможно применение только модулей одного типа памяти;
  • Слот PCIEx16 (с защелкой);
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный EPS12V (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом нельзя использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — один из них «чипсетный» (на 2 устройства ATA100), еще 2 функционируют за счет дополнительного контроллера, подключаемые к ним диски (4 ATA133) можно объединить в RAID-массив уровней 0, 1 или 0+1;
  • 4 разъема SATA (Serial ATA) — все «чипсетные», подключаемые к ним диски можно объединить в 2 независимых RAID-массива уровней 0, 1 или Matrix RAID;
  • 2 разъема для подключения планок с дополнительными портами USB (2.0);
  • Разъем для подключения планки с портом FireWire;
  • Разъем для подключения Game-порта;
  • Разъем для подключения COM-порта;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 4 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT, S/PDIF-Out типов Toslink и Coaxial, 1 D-Sub (VGA);
  • 2 порта USB и FireWire;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Center/Sub, Rear, Side);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна серии AI Proactive;
  • Документация: руководство пользователя материнской платы на английском языке, краткое руководство пользователя платы на 5 языках, включая русский;
  • Кабели: 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода — все черного цвета с логотипом компании; также 4 кабеля Serial ATA (с двумя переходниками-разветвителями PCPlug-SATA для питания 4 устройств);
  • Планка на заднюю панель компьютера с 1 портом FireWire;
  • Планка на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Планка на заднюю панель компьютера с COM-портом;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • DirectX 9.0b;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • ASUS AI Booster;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • InterVideo WinDVD Platinum 5;
    • InterVideo WinDVD Creator Platinum 2;
    • InterVideo WinRip 2.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека C-Media CMI9880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и выходами S/PDIF;
  • Сетевой, на базе микросхемы Marvell 88E8053-NNC, с поддержкой 10/100/1000 Мбит/с Base-T (PCIE Gigabit Ethernet);
  • IDE RAID, на базе микросхемы ITE IT8212F, с поддержкой RAID уровней 0, 1, 0+1 и JBOD, 2 разъема ATA133 на 4 устройства;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.16, -0.84Хорошо
Уровень шума, дБ (А): -88.6Хорошо
Динамический диапазон, дБ (А): 88.2Хорошо
Нелин. искажения, %: 0.040Хорошо
Интермод. искажения, %: 0.045Хорошо
Взаимопроникновение каналов, дБ: -84.1Очень хорошо

Общая оценка: Хорошо (подробнее). HDA-кодек C-Media CMI9880 пользуется достаточной популярностью у производителей материнских плат, но вот качество интегрированного звука у таких моделей, как правило, не поднимается выше оценки «хорошо».

Фирменные технологии

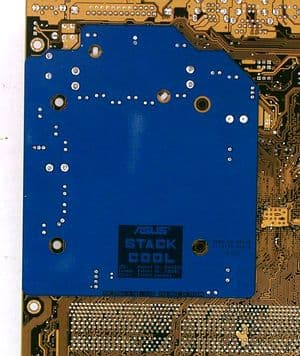

  • ASUS Stack Cool (пассивное охлаждение электронных компонентов в цепи преобразователя напряжения процессорного питания, используются радиаторы с обеих сторон платы);
  • ASUS NOS (динамический разгон процессора при повышении нагрузки и возврат к начальному состоянию после перехода в простой);
  • ASUS AI Net2 (распознавание сетевым контроллером места повреждения интерфейсного кабеля даже без загрузки ОС);
  • ASUS CrashFree2 BIOS (возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме);
  • ASUS C.P.R. (CPU Parameter Recall — автоматический возврат BIOS к настройкам по умолчанию при невозможности стартовать вследствие переразгона);
  • ASUS Q-Fan2 Technology (автоматическое изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS Multi-language BIOS (выбор языка отображения BIOS Setup);
  • ASUS MyLogo 2 (возможность вывести на экран собственную графическую заставку при загрузке системы).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с устройств USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, RAS Act. To Precharge Delay, Write Recovery Time
Выбор частоты работы памяти+Auto, DDR2-400, DDR2-533, DDR2-600, DDR333, DDR400
Настройка работы шины PCI-E-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин PCI/PCI-E+PCI-E = Auto, 90—150 МГц с шагом 1 МГц;
PCI = 33,33 МГц, Auto (изменять в соответствии с частотой PCI-E), To CPU (изменять в соответствии с частотой FSB)
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x28
Изменение напряжения ядра процессора+1,3625—1,7 В с шагом 0,0125 В
Изменение напряжения памяти+DDR2 = 1,8, 1,9, 2,0, 2,1 В;
DDR = 2,6, 2,7, 2,8, 2,9 В
Изменение напряжения чипсета+Auto, 1,5 и 1,6 В
Изменение напряжения шины PCI-E-

Использовалась версия BIOS 1003, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Производительность платы, поддерживающей два типа памяти — это всегда интересно. Впрочем, никаких сюрпризов на этот раз не обнаружилось: нет загадочных падений скорости в Photoshop, низкоуровневое тестирование легко выявляет тип используемой памяти, но разница от применения DDR400 и DDR2-533 в реальных приложениях почти незаметна. Что касается сопоставления с конкурирующими моделями (на том же чипсете с соответствующим типом памяти), то можно назвать ASUS P5GDC-V Deluxe одной из быстрейших плат на рынке, если разница в десятые доли процента вообще заслуживает особого выделения.

ТестASUS P5GD1-VM (DDR400)Intel D915GUX (DDR2-533)ASUS P5GDC-V Deluxe (DDR400)ASUS P5GDC-V Deluxe (DDR2-533)
Архивирование в 7-Zip, мин:сек7:227:387:237:35
Кодирование MPEG2 (Mainconcept), мин:сек17:4817:4717:3417:35
Обработка изображений в Photoshop, мин:сек8:238:218:168:19
Return to Castle Wolfenstein (Fast@800x600x32), fps236233235236
Return to Castle Wolfenstein (High@1280x1024x32), fps178176177177
