ASUS P4V800-X — системная плата на базе чипсета VIA PT800


Эта плата относится к бюджетной линейке компании и основана на бюджетном, хотя и абсолютно современном чипсете, так что чего-либо экстраординарного в комплектации, функциональном обеспечении или возможностях настройки и разгона от нее ждать не стоит. Единственным, что нам хотелось бы отметить у этой модели, является наличие в комплекте шлейфов нетрадиционного черного цвета с логотипами ASUS и (у одной из очень немногих компаний на рынке) краткого руководства пользователя на русском языке.

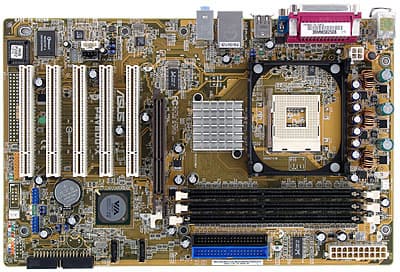

Разводка платы довольно удачна, хотя уменьшенная (относительно стандарта) ширина накладывает, конечно, свой отпечаток: расположение разъемов аудиовходов перед слотами PCI, а разъемы FDD и SATA RAID — позади них, все-таки может создать некоторые трудности с подключением. Также отметим, что использование современного видеоускорителя с «двухэтажной» системой охлаждения автоматически вычеркивает один PCI-слот из списка доступных. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ).

Представляемая модель является (по крайней мере, на текущий момент) единственной в линейке компании на VIA PT800, так что мы не можем ничего сказать по поводу судьбы разведенных, но не распаянных разъема второго COM-порта и фирменного слота ASUS WiFi. Размер платы — 305х195 мм («зауженный» ATX, крепление к корпусу шестью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, заявлена поддержка процессоров на ядре Prescott);
  • 3 разъема под DDR SDRAM DIMM (до 3 ГБ (3 модулей) DDR200/266/333, 2 ГБ (2 модулей) DDR400, ECC не поддерживается; список сертифицированных модулей DDR400 можно найти в руководстве пользователя или на сайте ASUS);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — «чипсетные», режимы RAID JBOD, 0 и 1;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-IN;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

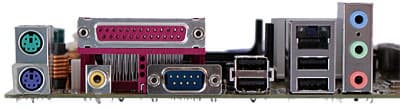

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 S/PDIF-Out типа Coaxial, 1 COM-порт;
  • 2 порта USB (2.0);
  • 2 порта USB (2.0) и 1 RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна серии X-Series;
  • Документация: руководство пользователя материнской платы на английском языке, краткое руководство по установке и настройке платы на 6 языках, включая русский;
  • Кабели: 2 Serial ATA, один ATA66/100/133 и шлейф для подключения дисковода (оба черного цвета с логотипом компании);
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе возможностей чипсета и PHY-контроллера Realtek RTL8201BL, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, Bank Interleaving, Burst Length, Command Rate
Выбор частоты работы памяти+Auto, 200, 266, 333, 400 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x28
Изменение напряжения ядра процессора+Auto, Over Voltage
Изменение напряжения памяти+Auto, 2,6, 2,7 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1003, как последняя из доступных на время проведения тестирования.

Производительность

Согласно данным предварительного тестирования, эта модель является самой медленной из уже исследованных нами представительниц чипсета. Впрочем, даже в самых чувствительных к скорости памяти тестах она уступает своим прямым соперницам не более 5%, а в большинстве случаев речь идет о 2—3% разницы.

ТестABIT VI7ASUS P4V800-XGigabyte 8VT800
Архивирование в 7-Zip, мин:сек6:437:016:48
Кодирование MPEG4, мин:сек30:0630:1129:34
Return to Castle Wolfenstein (Fast@800x600x32), fps206203206
Return to Castle Wolfenstein (Normal@1024x768x32), fps195192194
Serious Sam: The Second Encounter (Speed@800x600x32), fps127125126
Serious Sam: The Second Encounter (Normal@1024x768x32), fps121121121


Материнская плата ASUS P4V800-X предоставлена компанией OLDI
