ASUS P4T533-С — системная плата на базе чипсета i850E

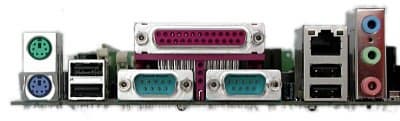

Плата не сильно изменилась по сравнению с моделью P4T533-E, основанной на предыдущей версии чипсета от Intel с поддержкой памяти RDRAM. Из явных, на первый взгляд, отличий можно заметить лишь появление контроллера шины USB 2.0, также изменилось расположение разъемов на задней панели платы, что вызвано необходимостью вывода дополнительных портов USB. Из любопытных мелочей стоит отметить исчезновение из руководства пользователя раздела, описывающего настройку BIOS платы.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 11 языках, включая русский;
  • Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Заглушку на заднюю панель платы;
  • 2 модуля C-RIMM;
  • Наклейку с описанием разъемов и переключателей платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS MyLogo;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Adobe Acrobat Reader;
    • 3Deep;
    • CyberLink VideoLive Mail;
    • CyberLink PowerPlayer SE;
    • Winbond Voice Editor;
    • PC-Cillin 2000;
    • DirectX 8.1.

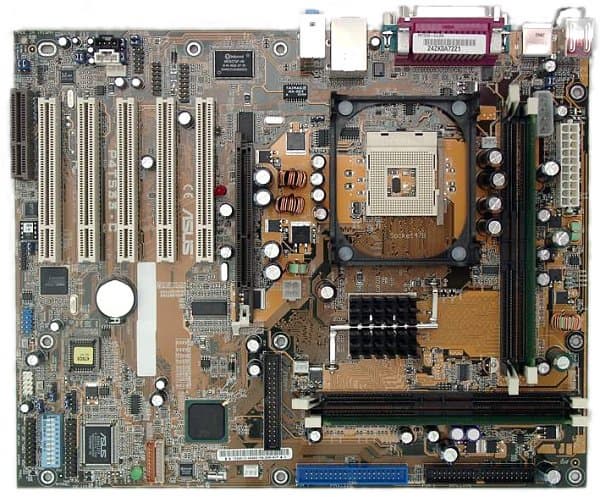

Разводка платы имеет ряд стандартных недостатков: разъемы аудиовходов находятся перед слотами PCI, а расположение разъема FDD не позволяет с удобством его использовать. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с поддержкой аудиосистем 5.1 и разъемом для подключения фронтальных аудиовыходов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер шины USB 2.0, реализованный на базе микросхемы NEC D720100AS1, с поддержкой 4 портов.

Благодаря использованию I/O-контроллера Winbond W83627GF-AW на плате реализована поддержка (и имеются разъемы для подключения) считывателей смарт-карт и флеш-карт форматов Memory Stick и Secure Digital.

На плате применены фирменные технологии компании ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы), ASUS MyLogo (для отображения картинок на экране при загрузке системы), ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03), ASUS Q-Fan (для автоматического контроля за скоростью вращения вентилятора) и ASUS EZ Flash BIOS (для возможности перепрошивки BIOS без загрузки системы с дискеты).

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ASUS ASIC AS99127F. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 4 RIMM RDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1/ 4 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора режима работы функции JumperFreeEnable/Disable
Набор переключателей для выбора частоты FSB100, 103, 105, 110, 133, 136, 138 и 140 МГц
Набор переключателей для выбора коэффициента умножения процессораx12-x24
Перемычка для включения возможности запуска компьютера с клавиатуры PS/2
Перемычка для включения возможности запуска компьютера с клавиатуры USB
Перемычка для включения/выключения контроллера USB 2.0
Перемычка для увеличения напряжения питания процессора на 0,1 В
Перемычка для выбора режима работы канала Bass/CenterBass/Center / Center/Bass
Перемычка для выбора устройства для вывода звуковых оповещений системыBuzzer/ Line Out
Из BIOS, основанного на версии 6.0 от AwardНастройки таймингов памяти+RDRAM Turbo Mode
Выбор частоты работы памяти+при FSB 100 МГц: Auto, PC600 и PC800;
при FSB 133 МГц: Auto, PC800 и PC1066
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100, 103, 105, 108, 110, 112, 115, 118, 120, 122, 125, 130, 133, 136, 138, 140, 142, 144, 145, 148 и 150 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1007 beta 002, как последняя из доступных на время проведения тестирования.

Плата в целом понравилась, единственным минусом, пожалуй, является ее цена, которая, впрочем, не должна испугать собирающих топовый компьютер на базе одной из топовых моделей процессора Pentium 4.

Результаты тестов:
