ASUS P4S800D-E Deluxe — системная плата на базе чипсета SiS655TX


  • Чипсет SiS655TX (использован северный мост SiS655TX и южный — SiS964)

Как мы уже упоминали при описании платы P4S800D Deluxe на SiS655FX, - обе Deluxe-модели на новых двухканальных чипсетах SiS похожи, словно близнецы. Однако P4S800D Deluxe в массы так и не пошла, а вот представляемой сегодня модели светит отличное будущее, с учетом ее высокой скорости, хорошей комплектации и прекрасной функциональности при относительно низкой стоимости.

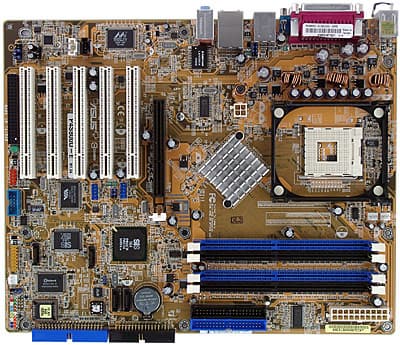

Разводка платы, конечно, неидеальна, но будем справедливы — при такой функциональной насыщенности все могло быть гораздо хуже. В итоге же «положенные на бок» разъемы FDD и IDE RAID помешают только в случае использования экстремально длинных карт расширения, разъемы SATA и SATA RAID в силу своих небольших габаритов затеряются между PCI-картами, и только кабели от аудиовходов действительно будут мешаться в корпусе (эти разъемы расположены перед слотами PCI). Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. Наличие напряжения +5 В Standby индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ).

На плате разведена, но не распаяна микросхема сетевого PHY-контроллера Realtek, — она применяется в модели P4S800D (на SiS655FX), у которой сетевой интерфейс (Fast Ethernet) обеспечивается MAC-контроллером южного моста чипсета, а микросхема Gigabit Ethernet отсутствует. Вдобавок P4S800D лишена контроллера FireWire и дополнительного контроллера SATA/IDE RAID на чипе SiS180 — они просто не распаяны, так как PCB у всех моделей на SiS655FX/TX общая. Отличия модели P4S800D Deluxe (на SiS655FX) от описываемой состоят (помимо, разумеется, другого северного моста) в использовании иного аудиокодека (Analog Devices AD1980) и гигабитного сетевого адаптера (3Com Marvell 940-MV00). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, заявлена поддержка процессоров на ядре Prescott);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, для включения двухканального режима требуется симметричное заполнение разъемов одного цвета попарно одинаковыми модулями, список сертифицированных модулей памяти можно найти в руководстве или на сайте ASUS);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Слот ASUS Wi-Fi (предназначен для установки фирменной карты расширения — адаптера беспроводной связи стандарта Wi-Fi-b);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные» (подключаемые диски могут работать по протоколу ATA133), функционирование третьего обеспечивается дополнительным контроллером (подключаемые к нему диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками SATA);
  • 4 разъема SATA (Serial ATA) — 2 из них «чипсетные» (подключаемые диски могут быть объединены в RAID-массив уровней 0, 1 и JBOD), функционирование еще 2 обеспечивается дополнительным контроллером (подключаемые к ним диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками PATA);
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения второго COM-порта;
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планок с дополнительными звуковыми выходами и S/PDIF-Out;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 S/PDIF-Out типа Coaxial, 1 COM-порт;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна серии AI Series;
  • Документация: руководство пользователя материнской платы на английском языке, краткое руководство по установке и настройке платы на 12 языках, включая русский;
  • Кабели: 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода — все черного цвета с логотипом компании, и 2 Serial ATA (с одним переходником-разветвителем питания PCPlug-SATA);
  • Планка на заднюю панель компьютера с портом FireWire;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Analog Devices AD1888, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;
  • Сетевой, на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
  • SATA/IDE RAID, на базе микросхемы SiS180, с возможностью создания RAID уровней 0, 1, 0+1 и JBOD, поддержкой 2 разъемов SATA и 1 разъема ATA133;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.19, -0.21Очень хорошо
Уровень шума, дБ (А): -84.9Хорошо
Динамический диапазон, дБ (А): 84.8Хорошо
Нелин. искажения, %: 0.0057Очень хорошо
Интермод. искажения, %: 0.017Очень хорошо
Взаимопроникновение каналов, дБ: -84.4Очень хорошо

Общая оценка: Хорошо (подробнее). По всем параметрам звук этой платы заслуживает хороших оценок, так что может стать вполне реальной альтернативой недорогой звуковой карте.

Фирменные технологии

  • ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS CrashFree BIOS2 (возможность автовосстановления BIOS при загрузке со специальной дискеты или CD);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS Q-Fan Technology (автоматически контролируемое изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo2 (возможность вывести собственную графическую заставку вместо обычной картинки POST);
  • ASUS Instant Music (возможность проигрывания Audio CD без загрузки ОС);
  • CPU Parameter Recall (автоматический сброс настроек BIOS на начальные при невозможности загрузиться (обычно вследствие переразгона) без необходимости использовать перемычку на плате);
  • ASUS WiFi@Home (фирменный разъем для карт расширения на плате).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, Precharge Delay, RAS to CAS Delay, RAS Precharge, Command Rate
Выбор частоты работы памяти+Auto, 200, 266, 333, 400, 450, 500, 533 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x28
Изменение напряжения ядра процессора+Auto, 1,3—1,95 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,55, 2,65, 2,75, 2,85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS 1003 beta 001, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Согласно данным предварительного тестирования, эта модель выглядит чуть-чуть быстрее, чем вторая (и последняя из рассмотренных на момент подготовки статьи) представительница чипсета. Впрочем, цифры говорят сами за себя, ни о каком заметном превосходстве в реальных тестах говорить невозможно.

ТестASUS P4S800D-E DeluxeGigabyte 8S655TX Ultra
Архивирование в 7-Zip, мин:сек8:248:26
Кодирование MPEG2, мин:сек10:4410:58
Обработка изображений в Photoshop, мин:сек12:2312:19
Return to Castle Wolfenstein (Fast@800x600x32), fps213209
Serious Sam: The Second Encounter (Speed@800x600x32), fps131128

Результаты тестов:
